    前言：

電腦的極速擴充可以分為內接式或外接式，內接可以從主機板的 PCIe 插槽或 M.2 SSD 下手，而外接目前則是 Thunderbolt™ 連接埠的天下 (規格簡稱為 TBT3 或 TBT4) ，只需要一條 TBT 線就可以搞定。當然還有目前尚不太普及的 USB4。現行的筆電或是準電腦都慢慢普及搭載了 Thunderbolt™ 3，所以想要高速傳輸介面，Thunderbolt™ 外接盒目前一直還是首選。

U.2 是什麼規格？

今天要開箱的這台 OWC 發售的「MERCURY PRO U.2 DUAL」是一台擁有 TBT3 連接介面的外接盒，不過內部是「U.2」的規格，講到 M.2 可能許多人知道，但 U.2 是什麼規格呢？

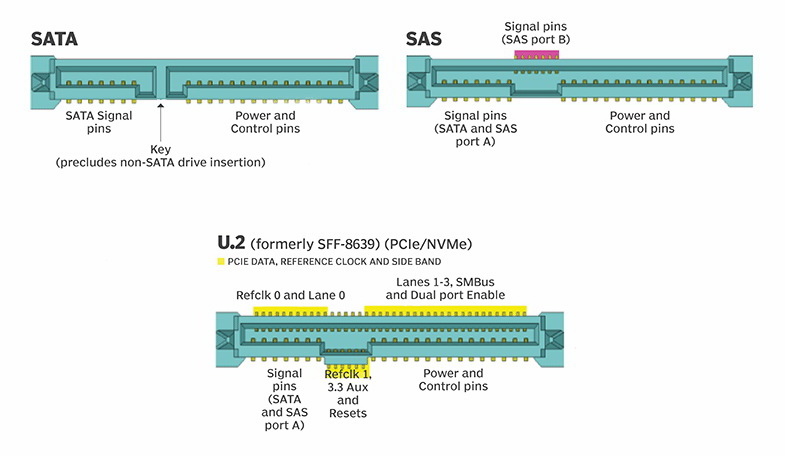

▼雖然之前本站有文章提過，不過還是幫大家複習一下 U.2 與 SATA、SAS 介面的不同，U.2 它等於用盡了連接頭所有的接觸面，端子密度增加，原本的型號為 SFF-8639 但已更改為 U.2，

▼各種主流連接規格的速度如下，如圖中所述，U.2 支援 NVMe 協議，而且走 PCIe 3.0 x 4 通道，理論傳輸速度高達 32Gbps，這可說是企業級的效能了，比起 SATA 介面更是快了五倍以上，

既然 U.2 這麼好，這個規格為何沒有普及？

首先，U.2 SSD 因為具備穩定、超高速、低延遲等特性，當時推出的相關產品在市面上多數價格高昂，諸多廠商或許也在觀望，導致能買到的 U.2 SSD 種類稀少，而且能對應的主機板也很少，形成曲高和寡的局面。反而近年來 M.2 SSD 異軍突起，價格親民許多，已經走入大眾市場。

U.2 介面有哪些產品？

雖然 U.2 介面沒有普及，不過既然頻寬這麼高，不拿來運用實在可惜，OWC 沒有放棄這個機會，推出了許多 U.2 的相關產品，每個產品本站都有介紹過，

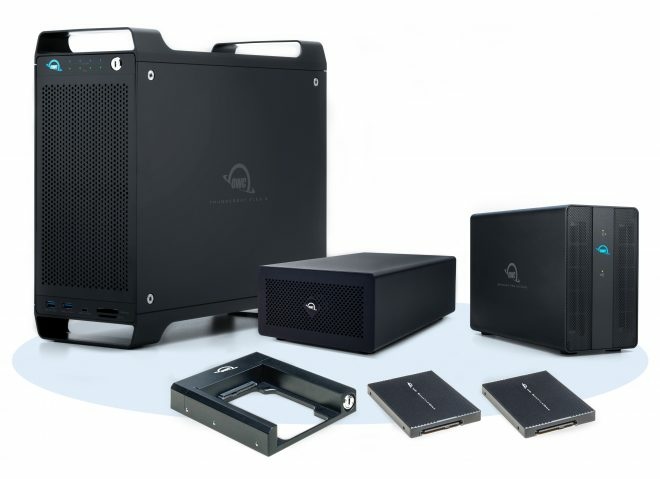

▼這張圖裡面有「THUNDERBAY FLEX 8」，「MERCURY HELIOS 3S」及今天的主角「MERCURY PRO U.2 DUAL」，底下則是可快速抽換的「U.2 SSD 轉換套件」及「U2 ShuttleOne」，

▼這張圖裡面有「U2 SHUTTLE，「U2 ShuttleOne」，「U2 2.5 吋 SSD」，

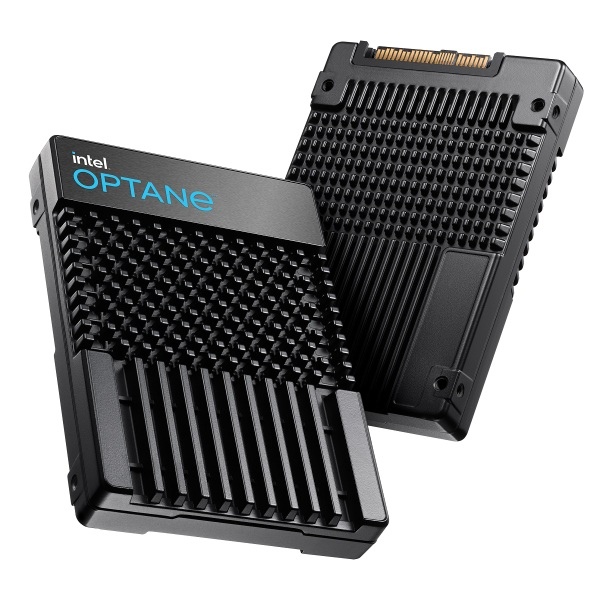

▼Intel 發售過的 U2 2.5 吋 SSD，本站也有介紹過，

    開箱：

▼MERCURY PRO U.2 DUAL 盒裝是黑色為底，藍色銀河系，屬於儲存系列。

▼正面就有產品的照片，產品標語是「為了多樣化需求的極速大容量儲存設備」，是一台雙槽的 Thunderbolt 儲存方案，最多可以安裝 8 條 M.2 SSD，為創作者理想的備份儲存裝置，

▼側面標註了產品特色：

• 快如閃電，效能最高達到 2447MB/sec (2800MB/sec)
• 適用於多樣化的工作流程
• Thunderbolt 介面相容於 Mac 與 PC 雙系統
• 搭配「OWC U2 Shuttle」，最多可安裝 8 條 M.2 SSD

▼背面的文字內容與上面差異不大，照片上的說明為：

A. 免費試用 SoftRAID 14 天，可運用軟體製作磁碟陣列
B. 可搭配「OWC U2 Shuttle」安裝 M.2 SSD
C. 相容於 Mac 與 PC 雙系統
D. 配置 3.5 吋雙槽 U.2 介面插槽
E. 雙 Thunderbolt 連接埠可再擴充串接至多 5 台 TBT 設備，或連接 USB-C 設備，或連接 DisPlay Port
F. Kensington 防盜鎖孔

▼另一側條列許多規格：

【包裝內容】
■ 1x 產品本體
■ 1x Thunderbolt™ 3 線材
■ 1x 電源供應器
■ 1x 快速入門指南

【規格】
■ 連接介面 (晶片)：2個 Thunderbolt 3 (USB-C) 連接埠 (Intel JHL6540)
■ 支援規格：兩顆 2.5" 或 3.5" U.2 固態硬碟 (SSD)
■ 1 個 OWC U2 Shuttle 可容納 4 條 M.2 NVMe SSD
■ 磁碟陣列：
● RAID 0/1/4/5/1+0：可使用SoftRAID XT 軟體設置 ; Windows 僅支援 Raid 0/1 模式
● JBOD：獨立使用
■ 電源：外部電源 AC 100~240V，50/60Hz，2.0A ; 直流輸出：12V/10A (120W)
■ 硬體要求：採用 Thunderbolt™ 3 / 4 接口的 Mac 或 PC
■ 支援系統 (macOS)：macOS 10.13 / macOS 10.14 / macOS 10.15 / macOS 11.x
■ 支援系統 (Windows OS)：Windows Server 2016 / Windows 10 64-bit
■ 產品尺寸(長x寬x高)：23.9cm x 8.5cm x 14.7cm
■ 產品重量：1.5kg

【保固】
■ 3 年有限保修

▼拿一顆 3.5 吋傳統硬碟比較一下尺寸，

▼打開上蓋，內部有一張說明紙，

▼內容與上面的說明相同，就不再重複，

▼再往下打開就可以看到本體與電源供應器，

▼所有內容物一覽：

■ 1x 產品本體
■ 1x 電源供應器
■ 1x Thunderbolt™ 3 線材
■ 1x 電源線
■ 2x 固定螺絲

▼為了方便區分，OWC 他們的電源供應器都有貼紙標示，

▼電源供應器規格，交流輸入： AC 100~240V，2.0A，50/60Hz ; 直流輸出：12V 10A (120W)，為翌勝電子製造，

▼搭配一條三孔電源線，

▼電源線夠粗夠勇，規格為 3X18AWG 0.824mm 300V，也是翌勝電子製造，

▼Thunderbolt™ 3 線材的連接頭為 USB-C 型式，請認明閃電標誌，

▼長度，含兩端線頭為 70cm，

▼不含兩端線頭 (只計線身) 為 62.5cm，

▼機器本體的外觀設計簡潔，使用高品質的鋁材，黑色烤漆，側邊有 OWC Logo 及產品型號，

▼正面分為三個區塊，左右兩側是散熱板遍佈細孔，中間是 OWC 信仰燈與硬碟動作燈號，

▼通電時中央 Logo 會顯示白光，Thunderbolt 作動時會顯示藍光，

▼背面有兩個 Thunderbolt USB-C 連接埠、散熱風扇開孔、電源 DC 插孔及 Kensington 防盜鎖孔，

▼底部有產品名稱及序號貼紙，台灣製造，四個角落有防滑橡膠墊，

▼鏡頭拉近可以看到機殼的陽極處理，防止明顯的指紋，橡膠墊厚實，

▼全部物件重量約為 2132 公克，希望未來 OWC 的產品其電源供應器可以使用 GaN 技術使體積縮小一些，

    組裝：

▼拆裝的過程需要兩種螺絲頭，一個是十字 PH1，一個是星型 T9，如果有「OWC Advanced ToolKit 72」電腦 DIY 工具組就簡單多了。以十字頭卸下本體後面的上下兩顆螺絲，

▼就可以將內部的托架由前側滑出，

▼托架整個滑出之後是這樣的狀態，兩側各為 HDDA 與 HDDB，尺寸是 3.5 吋的硬碟大小，

▼直立時可以說是左右各一槽，橫放時也可說是上下各一槽，

▼連接端為 U.2 介面，

▼PCB 板及風扇等零組件都在後面，

▼由正上方往下拍，

▼可以看到使用的晶片是 Intel 的 JHL6540 方案，有興趣的朋友可以查查，這是一顆 Thunderbolt™ 3 Controller，

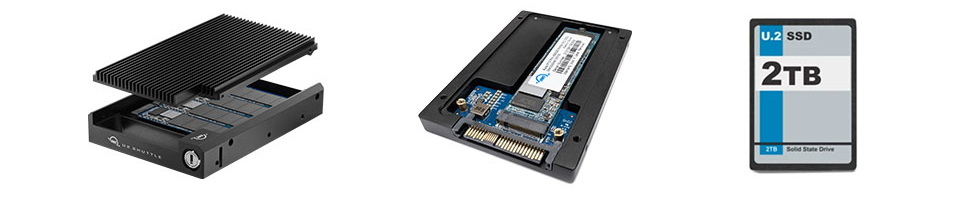

▼托架可以對應的產品有三種，由左到右分別是 OWC U2 SHUTTLE，U2 ShuttleOne，U2 2.5 吋 SSD，在前言有稍微提過，

▼先來仔細看看 OWC U2 ShuttleOne，它是一個可以抽拔的轉換設備，由 M.2 SSD 插槽轉換為 U.2 介面，

▼產品特色如下：

■ 靈活：在幾分鐘內輕鬆安裝 NVMe M.2 SSD
■ 可交換：保護您的 SSD 連接端免受磨損
■ 突破速度限制：PCIe Gen 1~4 認證，適用於當今和未來的 SSD，高達 8,000MB/s
■ 廣泛的兼容性：用於 2.5 吋 U.2 托架和 OWC ThunderBay Flex 8、Mercury Pro U.2 Dual 和帶 U.2 NVMe 交換系統的 Mercury Helios 3S
■ 最佳散熱：全金屬外殼使硬碟保持低溫且高速運行。

▼打開後就是 U2 ShuttleOne，沒有其他物件，

▼完全鋁合金製造，黑色質感良好，規格詳細如下：

【規格】
■ 外殼材質：金屬鋁材
■ 外形尺寸：2.5吋
■ 連接介面：NVMe U.2 (PCIe 4.0 x4)
■ 內接插槽：NVMe M.2 M-Key 2230~2280 (PCIe 4.0 x4)
■ 支援系統 (macOS)：macOS 10.13.6 或更高版本，(Windows OS)：Windows 10 或更高版本
■ 推薦環境：0°C ~ 70°C (工作溫度) / -40°C ~ 85°C (儲存溫度) / 5%RH ~ 95%RH 不凝結 (相對濕度)
■ 產品尺寸(長x寬x高)：10.1cm x 7.0cm x 0.9cm
■ 產品重量：134g

【備註】
■ 需要主機系統或機箱上支持 NVMe (PCIe) 的 U.2 背板/連接器，例如 OWC ThunderBay Flex 8（僅頂部 4 個托架，推薦左上角）、帶有 U.2 NVMe 交換系統的 OWC Mercury Helios 3S ，或 OWC Mercury Pro U.2 Dual

【包裝內容】
■ 1x 產品本體

【保固】
■ 3年有限保修

▼與 2.5 吋傳統硬碟對照一下，幾乎相同大小，

▼端子連接處的比較，U.2 與 SATA 的差異，

▼拆開底蓋的螺絲孔徑比較小，需要用到 PH0 或 PH00 規格的十字頭，

▼拆開之後就是這樣，本體有可以安裝 NVMe M.2 SSD 的凹槽，對應許多尺寸 (2230-2280)，底蓋有散熱膠條，

▼裝上一條常見的 1TB 的 2280 M.2 SSD，

▼鎖回底蓋之後就可以裝入先前的 MERCURY PRO U.2 DUAL，

▼再來看看 OWC U2 SHUTTLE，事實上就是把 4 條 M.2 NVMe SSD 轉為 U.2 介面的一個轉換盒，也是快速抽取式的解決方案，

▼打開後有一張說明紙，同時看到本體與卡在泡棉內的鑰匙，

■ 1x 產品本體 (不含硬碟)
■ 2x 鑰匙
■ 1x快速入門指南

▼快速入門指南上有規格，詳細條列如下：

【規格】
■ 認證：BSMI / CE / FCC / RCM / VCCI
■ 外殼材質：金屬鋁材
■ LED指示燈：活動指示燈
■ 支援系統 (macOS)：因主機設備而異，(Windows OS)：因主機設備而異
■ 硬體要求：與 OWC Helios 3S、ThunderBay Flex 8，以及支援 U.2 的電腦和可用的 3.5 英吋硬碟架一起使用。
■ 驅動程式 (macOS)：不用額外安裝，(Windows OS)：不用額外安裝
■ 連接介面：U.2 NVMe (PCIe 3.0 x4)
■ 傳輸速率 (Max)：8GT/s (64GB/s)
■ 支援安裝槽：4 個 NVMe M.2 2280 M-Key 槽
■ 插槽規格 (晶片)：PCIe 3.0 X4，NVMe 1.3 (Asmedia ASM2812X)
■ 推薦環境：5°C ~ 35°C (工作溫度) / -20°C ~ 60°C (儲存溫度) / 5%RH ~ 95%RH 不凝結 (相對濕度)
■ 電源：由安裝主機供電
■ 產品尺寸(長x寬x高)：14.6cm x 10.2cm x 2.3cm
■ 產品重量：416g

【磁碟陣列】
■ 磁碟陣列：透過額外另購的磁碟陣列軟體
■ 支援軟體架構的陣列模式：SoftRAID Lite ( Raid 0 / 1 )，SoftRAID ( Raid 0 / 1 / 4 / 5 / 1+0 )

▼簡單俐落的散熱鰭片設計，隨附兩支鑰匙，鑰匙其實目前只適用於 Mercury Helios 3S，重要資料多了一層保護，

■ OWC U2 SHUTTLE 目前相容於 OWC 以下三種機型：具有 U.2 NVMe 交換系統的 Mercury Helios 3S 或 ThunderBay Flex 8（僅頂部 4 個托架）。
● Thunderbay Flex 8（不可鎖）
● Mercury Pro U.2 Dual（不可鎖）
● 具有 U.2 NVMe 可互換系統的 Mercury Helios 3S（可鎖）

▼背面由上而下，有 U.2 連接端子，產品名稱及序號貼紙，底下除了鑰匙卡榫還有一個方便用手拉出的凹槽，

▼前面提過，鑰匙上鎖只適用於 Mercury Helios 3S 這個產品，

▼將 OWC U2 SHUTTLE 與 3.5 吋傳統硬碟做個比較，尺寸幾乎相同，

▼再看一次 U.2 連接介面與 SATA 介面的比較，

▼厚度也幾乎相同，

▼接著進入組裝的環節，先由側邊將 4 個螺絲鬆開，

▼打開有散熱鰭片的上蓋，上蓋內側有淺藍色的大塊散熱膠，內部是 PCB 板，

▼鬆開底部的螺絲之後就可以安裝 M.2 NVMe SSD，規格是 M key 2280，這次借了總共八條 SSD 來測試，每條都是 1TB 容量，

▼卡入托架的 U.2 接口之後，就成為這樣子，

▼側邊有四個螺絲可以上鎖，

▼別忘了上下 (也可說是左右) 都可以安裝，這樣總共就裝了 8 條 M.2 SSD，

▼重量因此超過 3kg，

    效能測試：

測試環境：

作業系統：Microsoft Windows 10 Pro 64bit (21H01)
處理器：Intel Core i7-11700K
記憶體：Kingston HyperX Fury DDR4-3600 CL18 64GB Kit (2 x 32GB)
主機板：ASUS ROG MAXIMUS XIII HERO (Z590)
顯示卡：Nvidia GeForce RTX 3080 Ti
系統碟：OWC Mercury Electra 6G SSD 1TB
擴充碟：Samsung 980 Pro PCIe 4.0 NVMe M.2 SSD 1TB

磁碟陣列軟體：SoftRAID Pro 3.0.6.21 (Windows 版本) ( Raid 0 / 1 / 4 / 5 / 1+0 ) (於 2021/12/16 結束了 Beta 測試，推出正式版，後續也會推出中文版，

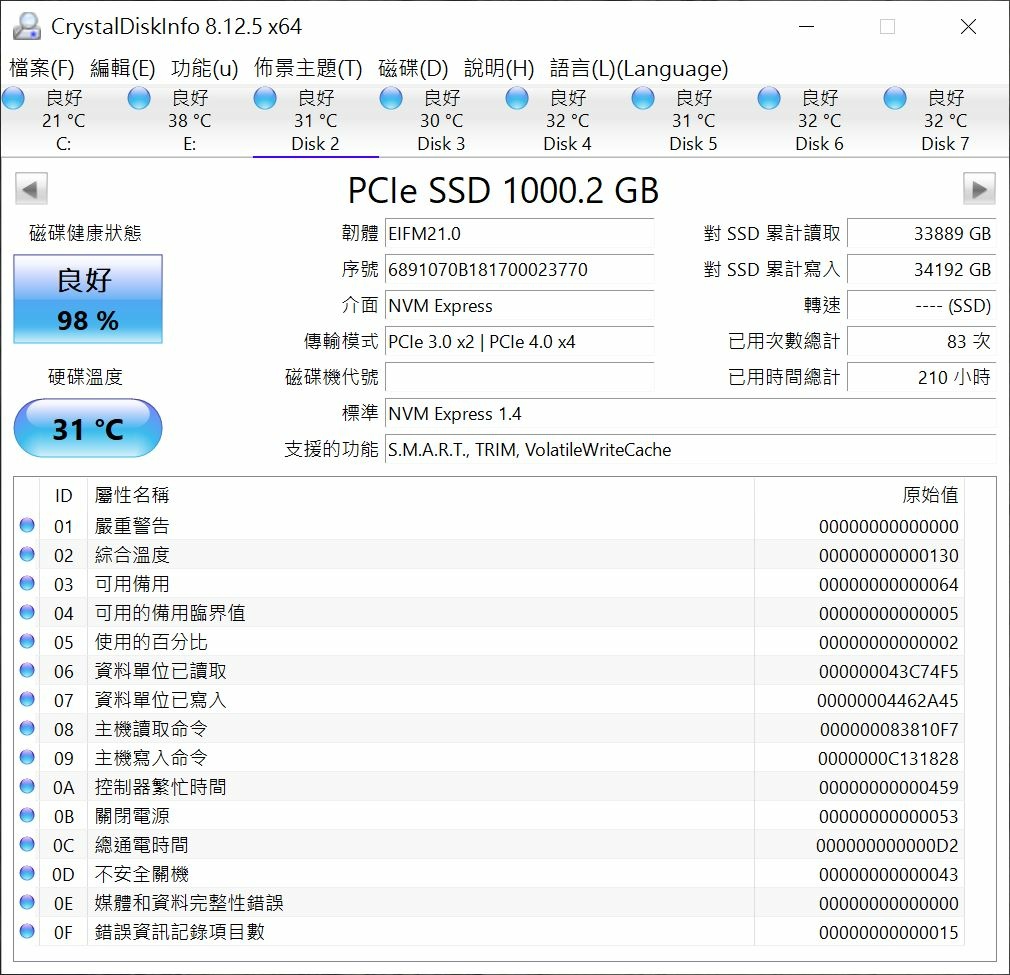

▼首先測試單條 SSD 的 U2 ShuttleOne，資訊可以用 CrystalDiskInfo 檢視，是 Gen4 的 M.2 SSD，

▼SoftRAID 正確抓到一條 SSD，

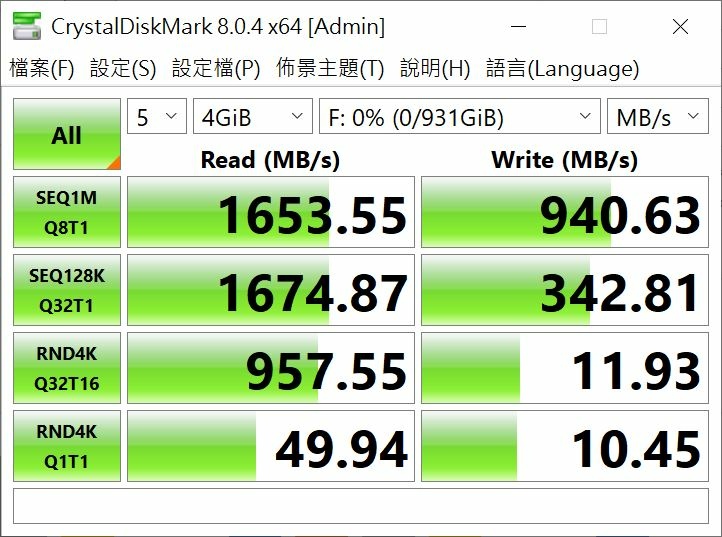

▼以 CrystalDiskMark 8.0.4 檢測循序存取，讀取達 1653.33 MB/s，寫入達 940.63 MB/s，算是 OK 的速度，

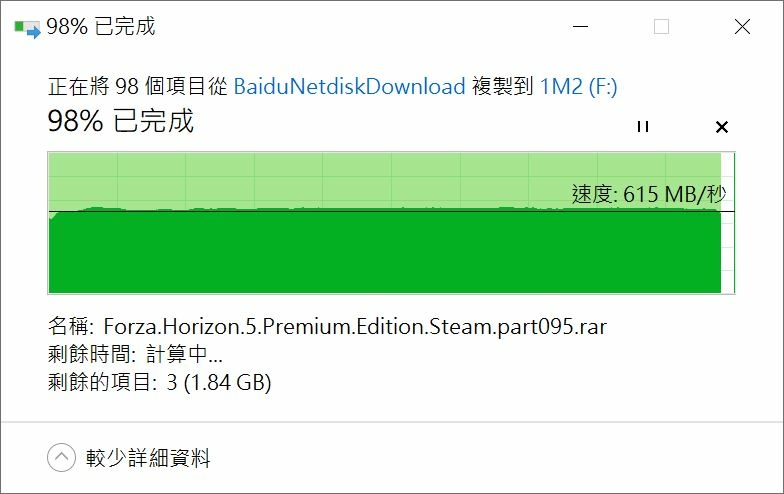

▼實際拷貝數個分割檔，速度平穩維持在 615MB/sec 上下，

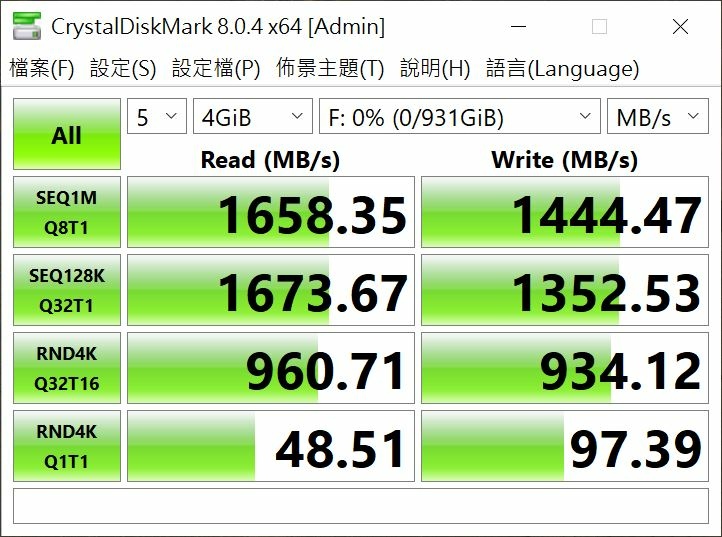

▼同樣是單條 SSD (完全同品牌同批號)，但是裝在 U2 Shuttle 裡面，寫入速度卻不同，

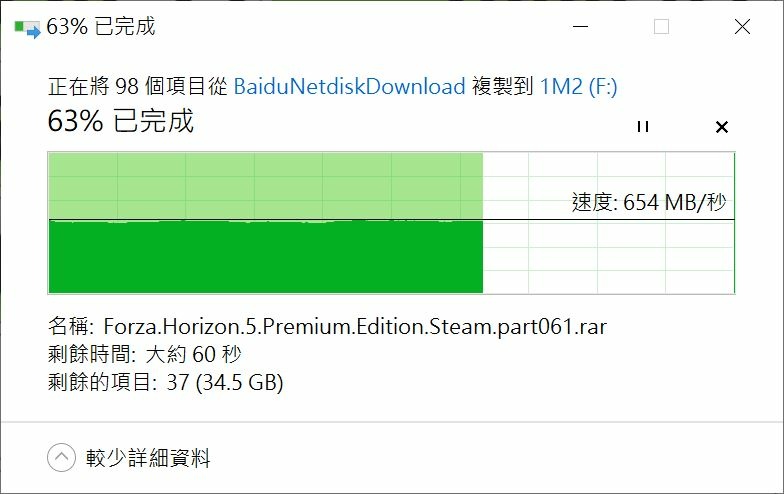

▼實際拷貝數個分割檔，速度當然也就不同了，平均穩維持在 650MB/sec 上下，比放在 U2 ShuttleOne 快了 35MB/sec，

▼再來測試連接一台 U2 SHUTTLE，SoftRAID 抓到 4 條 M.2 SSD，確認容量皆為 1TB (實際可用容量 931.5GB)，製作 RAID 的方式在底下的 8 條 SSD，就不再重複

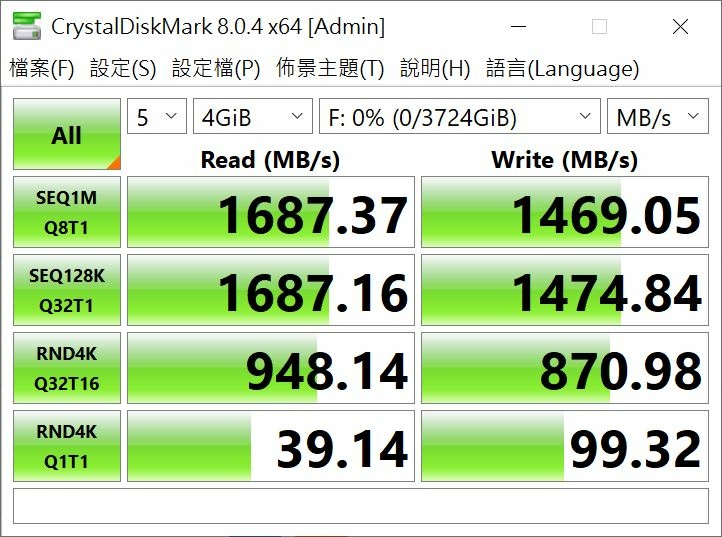

▼以 CrystalDiskMark 8.0.4 檢測循序存取，讀取達 1687.37 MB/s，寫入達 1469.05 MB/s，速度很不錯，

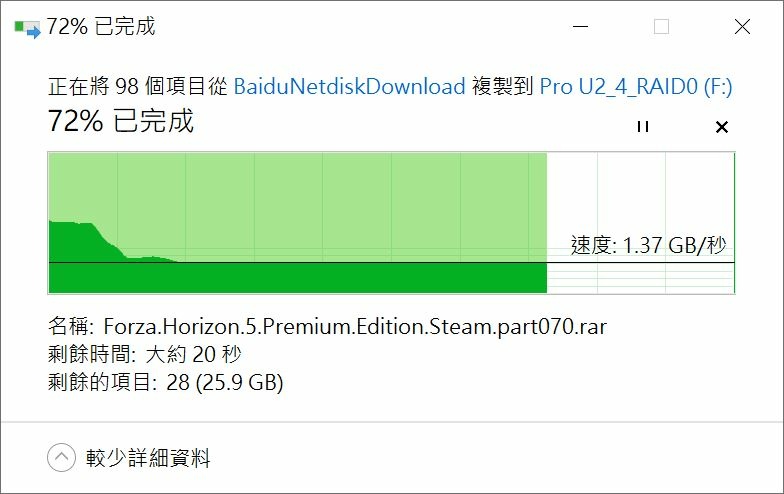

▼實際拷貝數個分割檔，速度平穩維持在 1370MB/sec 上下，

▼再來測試連接兩台 U2 SHUTTLE，Windows 的磁碟 管理 工具可以看到 8 條 M.2 SSD，

▼SoftRAID 抓到前述的 8 條 M.2 SSD，確認容量皆為 1TB (實際可用容量 931.5GB)，

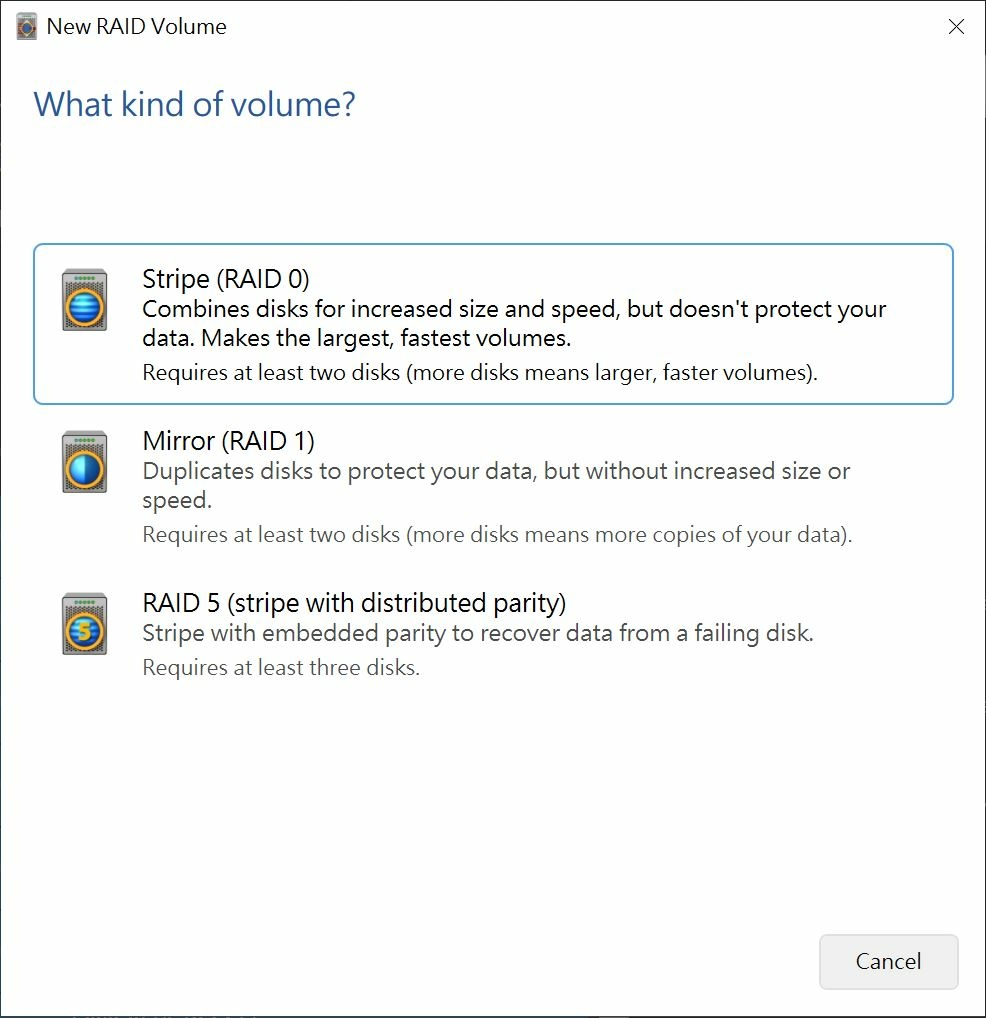

▼開始製作 RAID，先測試製作最快速度的 RAID0，

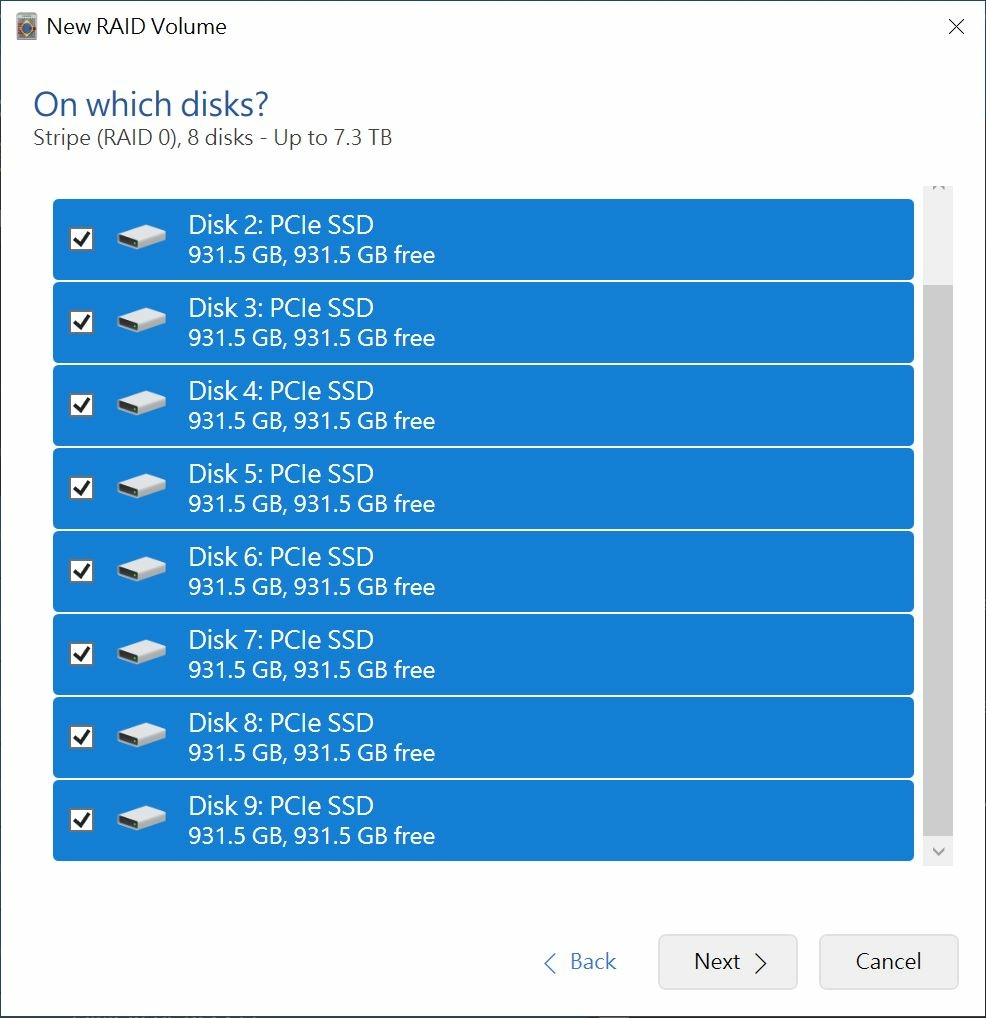

▼全選 8 條 M.2 SSD，

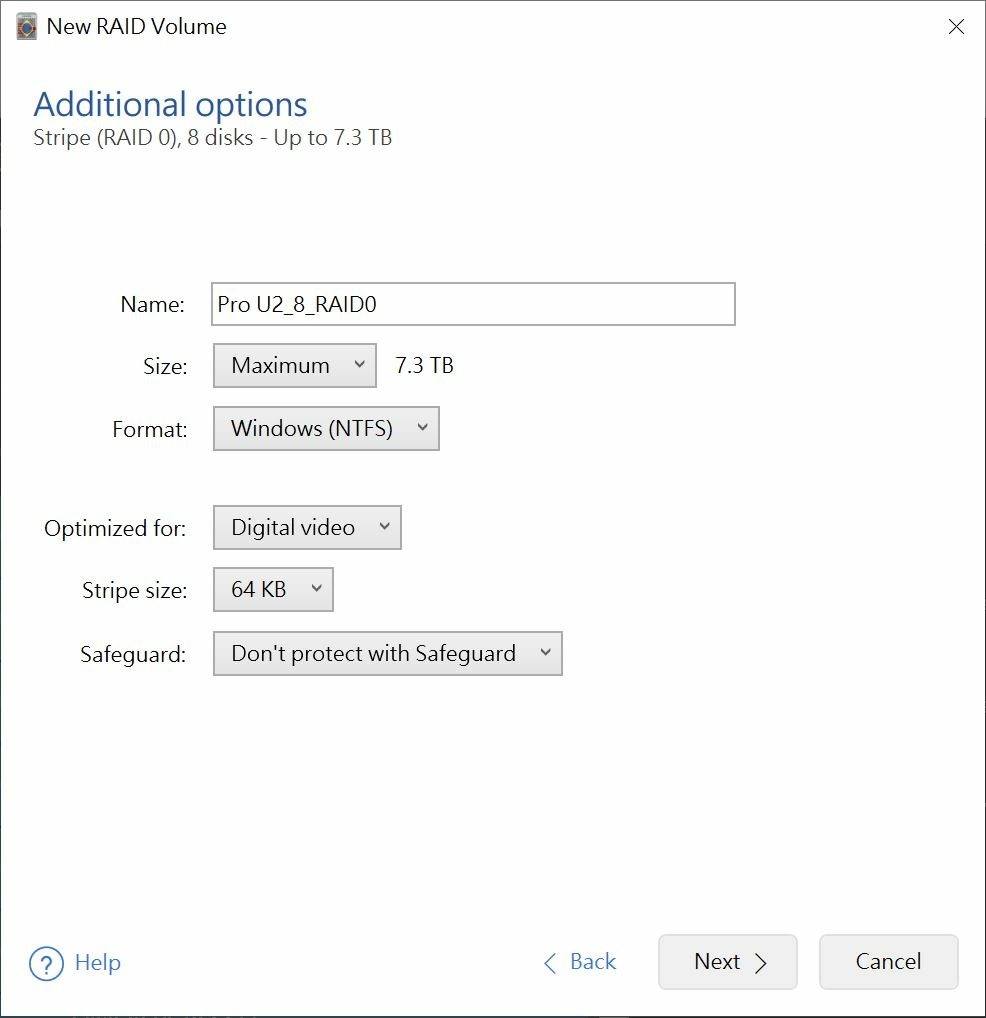

▼這時可以幫 RAID 取個名稱，設定希望的格式，設定希望拿來做什麼 (例如剪接或工作站)，還有要不要做保護，以免誤刪磁區，

▼製作完成，容量為 7.3TB，正確無誤，

▼可以回頭檢視 RAID 的組態，

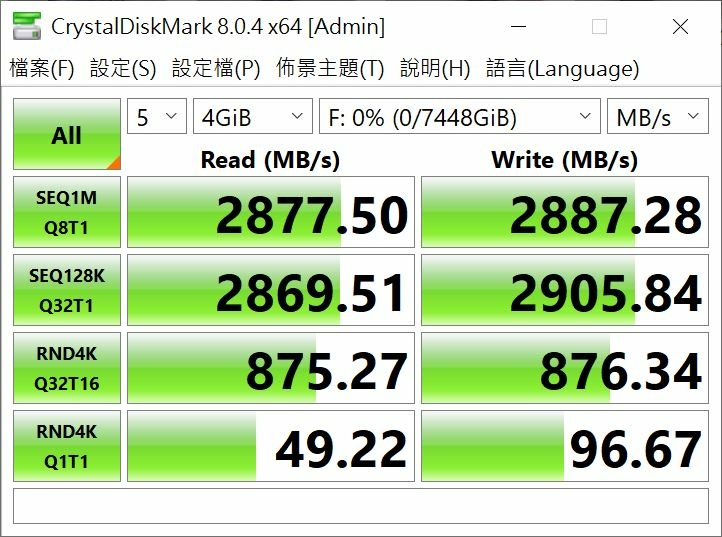

▼以 CrystalDiskMark 8.0.4 檢測 U2 SHUTTLE 的循序存取，讀取達 2877.50 MB/s，寫入達 2887.28 MB/s，皆超過官方的規格描述，爽度很高，

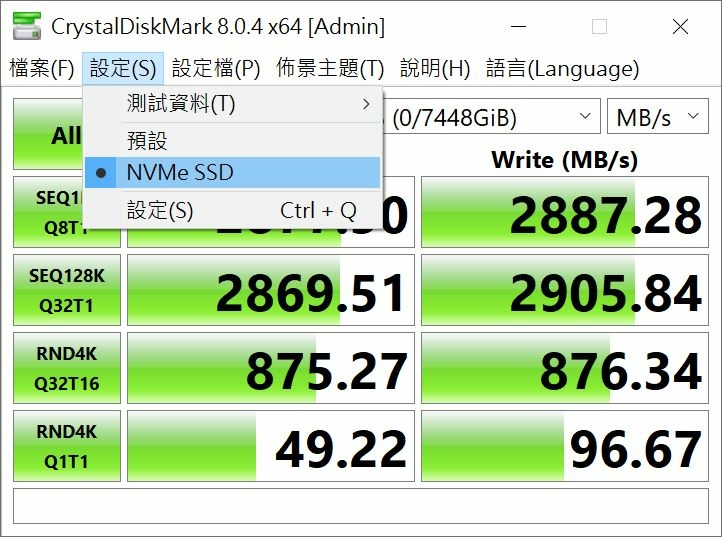

▼測速之前記得要更改為 NVMe SSD，底下的 RND4K 數據才不會被低估了，

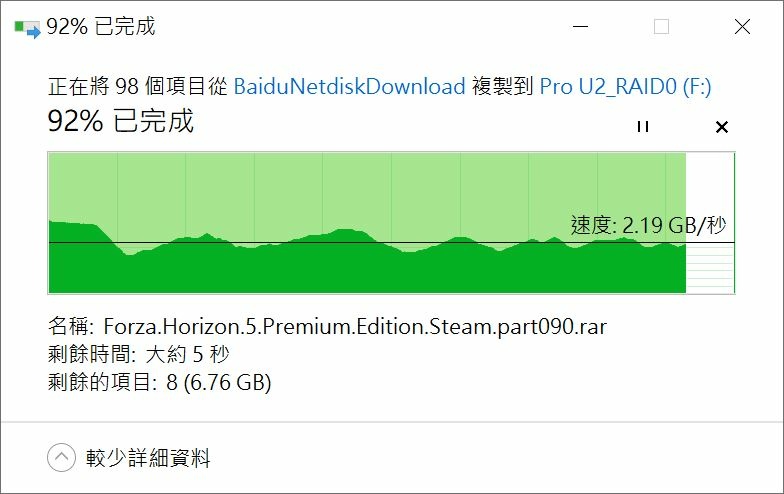

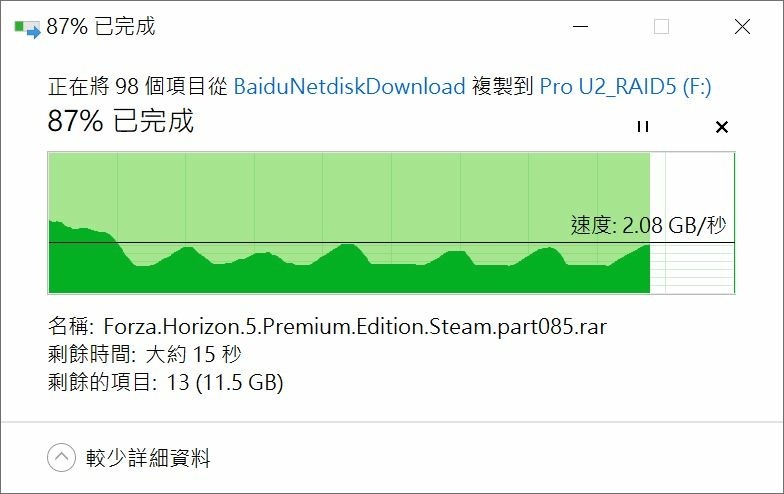

▼實際拷貝數個分割檔，速度都能維持在 2GB/sec 上下，

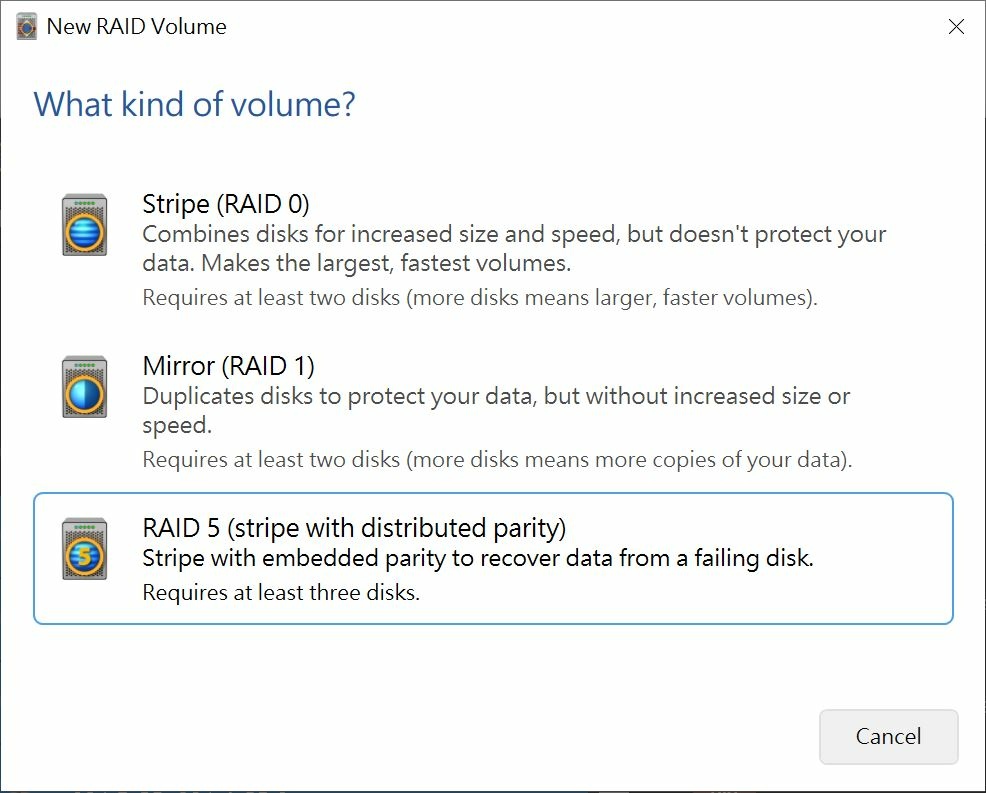

▼如果重新製作為 RAID5 磁盤，

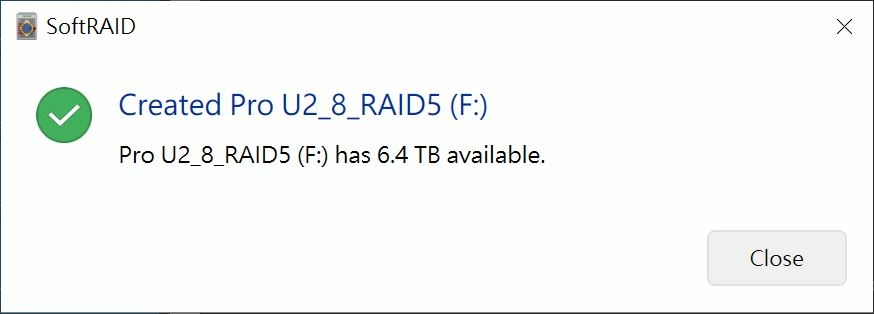

▼容量會減少一條 (N-1)，變為 6.4TB，

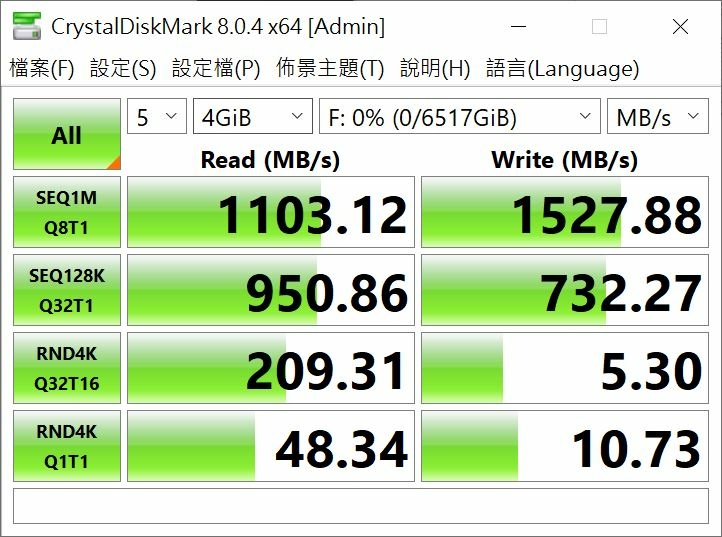

▼同樣以 CrystalDiskMark 8.0.4 檢測循序存取，讀取達 1103.12 MB/s，寫入達 1527.88 MB/s，速度掉了約一半，

▼實際拷貝數個分割檔，速度大約維持在 1.3GB/sec 上下，

▼製成一張圖表比較方便檢視及比較，

    MAC 上的測試：

▼因為取得了兩顆 WD 提供的 U.2 NVMe SSD，容量是 4TB，由連接端確認是 U.2 沒錯，

▼這樣就可以在 A、B 兩面各裝一顆，

▼連接到 MacBook Pro  之後開啟 SoftRAID，注意左側的兩個問號，確定辨認到兩顆 U.2 SSD，SoftRAID 可以同時看到包含序號及韌體，

▼開始製作磁碟陣列 RAID 0，檔案系統就用 APFS 即可，

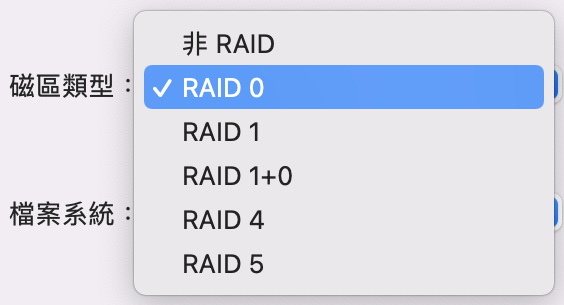

▼順帶一提，SoftRAID 在 MAC 上可以製作的磁碟陣列格式比 PC 版更完整，不過因為 PC 版比較晚開發的關係，可以期待未來更新後加入新功能，

▼製作完成後，有 7.68TB 的容量可用，

▼以 AJA System Test 測試，讀取達 2027 MB/s，寫入達 2391 MB/s，速度令人滿意，

▼以 Disk Speed Test 測試，讀取達 1746.2 MB/s，寫入達 2003.9 MB/s，速度也還不錯，

    結語：

由以上的測試可以看到因為晶片的不同，U2 ShuttleOne 與 U2 Shuttle 只裝單條 M.2 SSD 跑出的效能並不同。

使用在什麼情境？

MERCURY PRO U.2 DUAL 完全符合影音創作的流程及多樣化的需求，例如拍片現場適合用 MERCURY HELIOS 3S，影音剪輯適合搭配 THUNDERBAY FLEX 8 或用 MERCURY PRO U.2 DUAL 備份儲存，這些不同場合或部門可以透過 U2 SHUTTLE，U2 ShuttleOne 或 U2 SSD 迅速交換檔案，達到有效率的團隊合作。

對於個人用家來說，它就是個高速的外接盒，手邊的四條以上 M.2 SSD 可以拿來做陣列，跑出不錯的速度。不過您可能會說：速度被外接的 Thunderbolt 3 侷限住了，只剩下 2800MB/sec，我單條 M.2 SSD 接在主機板上都比這快很多，或用個小小 Thunderbolt 3 外接盒也能相同速度 (例如 OWC Envoy Pro FX)，根本沒甚麼了不起。但別忘記 M.2 SSD 裝在主機板會佔用 PCIe 通道，MERCURY PRO U.2 DUAL 還能方便攜帶移動，更加上 SoftRAID 做成 RAID5 的資料安全性。

提示：

因為 U.2 SSD 在台灣的購買管道相對比較少，曾經也遇到客戶將 SATA SSD 安裝至 MERCURY PRO U.2 DUAL 後無法動作的狀況，因此 OWC 將會以預裝 U.2 SSD 的方式出貨，而非以 0GB 的形式，有興趣的朋友可以注意一下。
