前言：
個人寫過許多 Thunderbolt 3 (以下簡稱 TB3) 外接盒，說實在功能如此齊全的外接盒還是第一次見到，之前寫過的 ThunderBay 8 也只有磁碟陣列儲存的功能，而今天要開箱的 ThunderBay Flex 8 (以下簡稱 Flex 8 ) 則囊跨了「磁碟陣列 8 bay 儲存」、「8 個連接埠擴充 ( Dock 擴展塢)」、「1 個 PCIe 擴展插槽」等多方面的應用，事實上，這台機器的誕生可說是來自於好萊塢電影工作者的實際工作流程，仗著 TB3 高達 40Gb/s 的頻寬，例如 4K / 8K 影像的後製剪輯可利用上排 4 Bay 的高速 U.2 SSD 做為拍攝現場素材過檔或是影片剪輯，下排 4 Bay 配置大容量 SATA / SAS HDD 設定 RAID 5 作為影片資料的儲存與備份，更可以在 Flex 8 內部安裝例如影像擷取卡、10GbE 網卡、M.2 SSD 卡、甚至是硬體 RAID 卡等各式 PCIe 擴充卡，而且背面的 DisplayPort 1.4 輸出可以直接在 4K / 8K 螢幕上檢視影像成果。如此豐富且靈活的擴充方式只需要一條 TB3 線材就可以搞定，真的非常方便。
特色：
1. 上排四個插槽除了直接支援 SATA 介面外, 也支援更高速的 U.2 介面 SSD。(附註：M.2 NVMe SSD 則需要透過轉接卡，SAS 介面硬碟需要安裝 SAS PCIe 控制卡)
2. 透過安裝 SoftRAID 軟體磁碟陣列，可以建立 RAID 0, 1, 4, 5, 0+1 等磁碟陣列模式 (但 SoftRAID Win 版目前不支援 RAID 5)
3. 具備 PCIe x16 的擴充插槽 (速度為 PCIe 3.0 x4 )
4. 擴充基座 Dock 功能，包含 SD 4.0 與 CFexpress 兩種高速讀卡機和三個 USB 10G HUB
5. 背面的兩個 Thundrtbolt 3 連接埠，可提供菊鏈串接 (Daisy Chain)，也提供 PD 85W 供電 (Power Delivery)
6. 背面的 DisplayPort 1.4 可支援 8K 影像輸出
開箱：
▼拿到產品發現果然是旗艦機種，以一顆 3.5 吋的硬碟作比較，Flex 8 的盒裝體積與桌上型電腦機殼的包裝差不多大，箱體以瓦楞紙為材料，正面印有產品的線條輪廓圖，
▼底下標註了產品的特點，如同前言所述，適用於影像圖像工作者的工作流程，可靈活混合使用各種儲存媒體，而且傳輸速度最高達到 2750 MB/s，
▼擴充基座的部分可以連接各式周邊，也可以供電 (Power Delivery)，背面的 DisplayPort 1.4 連接埠則可以對應 8K 螢幕輸出，
▼可以透過 SD 4.0 與 CFexpress 高速讀卡機輸入各式檔案或素材，速度高達 985 MB/s，並具備 PCIe 擴充卡槽的功能。
▼側面比較重要的內容是 Daisy Chain 可以額外擴充五台機器，
▼翻到背面也是線條輪廓圖，
▼仔細看一下，其中原本的 SATA 介面卡可以更換為 SAS RAID 控制介面卡，
▼上排的 4 個硬碟插槽可以直接對應 U.2 SSD，
▼開箱囉，上蓋打開後有 OWC 的感謝文，
▼再開一層就是配件盒，
▼所有的配件如下，
▼其中有上鎖硬碟槽的兩把鑰匙，有 OWC Logo，
▼一包固定硬碟或 SSD 的螺絲，分為 3.5 吋與 2.5 吋硬碟的兩種規格，
▼內附一條 0.5 米的 TB3 連接線，稍微短了些，
▼電源線的部分是「鎰勝工業」的全銅 14AWG，線芯規格：300V VW-1，功率：15A 125V (1875W)，
▼裡面有一支小工具，其中一頭是十字螺絲起子，另一頭是六角扳手，
▼繼續往下開箱就看到主機本體，
▼主機造型可以說是致敬 Apple， 產品尺寸(長x寬x高)：39.0cm x 14.9cm x 34.9cm，重量約 9.2kg，
▼顏色是太空灰，整個都是陽極處理的霧面鋁合金，中間的側板上有 OWC logo 與產品名稱「ThunderBay Flex 8」，側板的四個角落有固定螺絲，
▼上方設計為提把造型，
▼主機正前方的上面有一塊亮面塑膠板，左邊是 OWC Logo，接上電源會發光，右邊是鑰匙孔，中間圖示說明了上方四槽可以同時使用 U.2 SSD 或 SATA 介面的硬碟，下方四槽可使用 SATA 介面硬碟，接上電源也會發光，方便監控是哪一顆硬碟在存取，
▼正面底部則是 Dock 擴充基座，由左到右分別是兩個速度達到 10Gb/s 的 USB-A 3.2 連接埠，一個速度也是 10Gb/s 的 USB-C 3.2 連接埠，右側是 CFexpress 與 SD 4.0 (UHS-II) 的讀卡插槽。
別小看這樣的 Dock，USB 可以讓你連接隨身碟，接上鍵盤，甚至可以外接音效處理器、混音器、視訊處理器等各式設備。有了讀卡機，數位相機想過個 RAW 檔也沒問題。
▼前蓋開了許多散熱孔，隱約可以看到內部的硬碟插槽，散熱風向是從前方吸入向後排出，
▼看一下底部側邊，組裝細緻度不錯，側板的螺絲也很精緻，
▼轉到背面，
▼上半部是風扇散熱口，按照慣例使用「建準電機 SUNON」的風扇，尺寸 120mm，
▼中間是 PCIe 插槽，而且還有兩個 TB3 連接埠，其中一個支援 PD 85W，一個 15W，另外還有一個 DP 1.4 連接埠，底下是電源線連接孔與電源開關 (有綠色燈號)，左側邊還有一個小小的 Kensington 防盜鎖孔，
▼看完了外部來看看裡面，先拿鑰匙開鎖，
▼順時針旋轉 1/4 圈後可以拉開前蓋，
▼由上往下看，卡榫在底部，
▼拿下前蓋，反過來會看到八個導光柱，右邊白色是 Logo 的導光塊，因為燈號的顏色不同故以白色的圓孔紙作遮光，
鑰匙可以收納在蓋子的背面，
▼硬碟托盤與以往筆者開箱的機器相同，使用免工具螺絲固定，可以輕鬆的拆裝，
▼下排也是一樣的排列，
▼托盤挖了圓形散熱孔，可對應 3.5 或 2.5 吋硬碟，
▼取出托盤後向主機內部看，上下排的插槽形狀略有不同，因為上排可以額外對應 U.2 規格 SSD，

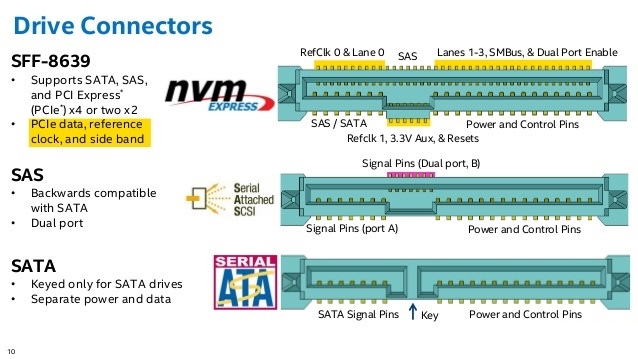

▼有關 U.2 (正式名稱為 SFF-8639) 與 SATA 的腳位差異可以看這張圖，
▼取出內附的六角扳手鬆開側板的四顆螺絲，
▼拆下之後露出側邊的 PCIe 插槽，由上而下總共有三個插槽，
▼1 號是原本就已經安裝ㄉ PCIe to 8 個 SATA 的控制板 (Controller)，中間 2 號預留了一個規格為 PCIe Gen3 x 4 的插槽，3 號則是 TB3 與 DP 1.4 的控制板，
這張 PCIe to SATA controller 事實上也可更換為 SAS controller，這樣就可以使用更快速的 SAS 硬碟。
中間預留的 PCIe 插槽可以相容許多 PCIe 介面的擴充卡，舉凡音效卡、視訊擷取卡、硬體 RAID 卡，甚至未來會開箱的 M.2 SSD RAID 卡 (OWC Accelsior 4M2) 等等，
相容的擴充卡尺寸為「半長，全高，單寬度」。
▼3 號是TB3 與 DP 1.4 的控制板，
▼這裡試著安裝 10GbE 網卡，
▼插上去之後變成這樣，
▼各式各樣的設備如果想要安全卸載，這時候就需要官方的免費軟體，OWC Dock Ejector，這個軟體比 Windows 右下角的移除方式更好的是可以一鍵移除所有 Flex 8 連接中的裝置，而且會自動偵測未寫入的資料或是使用中的磁碟，
實際測試：
接著進入測試的環節，電腦使用 MacBook Pro (Model A1708)，這邊準備了各種形式的儲存媒體來測試，也測試了多顆硬碟在 SoftRAID 之下的表現，避免擷取的圖片過多顯得混亂，測試後的數據最後會製成圖表來看。
有關 SoftRAID 的好處可以直接看這裡，簡單說有以下特色：
1. 先進功能：可建立 RAID 0、1、4、5、1 + 0（10）組態（即將推出 RAID 6、6+），並經過 SoftRAID Pro（僅限於 Mac）得到有關硬碟和 RAID 運行狀況的電子郵件通知
2. 組態驗證：RAID 組態的驗證可確認能夠讀取，校驗正確並且最大程度的減少任何潛在的故障風險
3. 硬碟認證：硬碟在使用前可先經過認證，以確保它們可以安全的儲存資料
4. 保持警戒狀態：預測性的警告有助於防止突發的硬碟故障
5. 出色的表現：比 Apple 內建的 RAID 模式快 86％
6. 全面支援：TRIM 的全面支援可提高所有 RAID 等級的內接和外接 SSD 性能
▼Flex 8 插上插座之後，與電腦連接只需要一條 TB3 線就可以存取 Flex 8 又同時可以供電給 MacBook Pro。
▼火力展示的時候到了，3.5 吋傳統 HDD 使用 Seagate 16TB IRONWOLF 吶嘶狼 NAS 專用硬碟，8 顆合計可提供 128TB 的超大容量，
▼2.5 吋 SSD 的部分使用 OWC 自家的 Mercury Extreme Pro 6G 容量 1TB，這顆 SSD 出廠前經過 7 個階段的測試，穩定度可說是專業用家的首選，而且擁有 Blackmagic 官方認證，原廠公佈的傳輸速度為讀取：559MB/S，寫入：527MB/S，
▼U.2 這個規格前面有提到，因為價格因素目前多出現在專業領域，台灣市場上現階段的選擇很少，這裡測試使用 Intel 的 OPTANE SSD 905P 容量 480GB，
▼光是看到散熱顆粒就令人興奮，才 480GB 就要價近 15000 元台幣，特色是寫入壽命相當長，有興趣的朋友可以查查網路資料，
▼SD 記憶卡的測試使用 TOSHIBA 的 EXCERIA PRO 容量 32GB 來做測試，官方公佈數據為 讀取：260 MB/s，寫入：240 MB/s，
▼CFexpress 記憶卡的測試使用 SanDisk Extreme PRO 容量 128GB，官方公佈的數據蠻嚇人的，讀取：1700 MB/s，寫入：1200 MB/s，
▼M.2 SSD 的部份我們以 OWC 自家的外接盒來測試，使用之前開箱過的 Envoy Pro EX 外接盒，這個外接盒在溫度方面的表現良好，
▼筆者撰寫的開箱文於 Mobile01 論壇網站被列為精華文章，
▼內部裝上 OWC 自家的 Aura P12 容量 4.0 TB，這個容量目前在市面上不太容易買到 (2020/08)，
▼使用 PHISON 的顆粒，
▼安裝過程就不再贅述，
▼硬碟托盤的固定沒什麼難度，
▼測試這些設備只要接上前面 DOCK 的連接埠，
▼記憶卡直接插上，
其他應用：
▼還記得之前開箱過的 Helios 3S 嗎？ 使用那時候的「U.2 轉接托盤」可以把昂貴的 U.2 SSD 透過轉接托盤裝入 Flex 8，這樣可以降低 U.2 SSD 連接器在反復安裝 / 拆卸過程中造成的磨損。
如果只有單顆 U.2 SSD，記得裝在上排四槽 (4 Bay) 的最左邊效能會更好。
▼如果有一台 OWC Helios 3S 擺在剪輯後製工作室，就可以從拍攝地點的 Flex 8 直接抽取 U.2 轉接托盤把資料拷貝過去，OWC 連這樣的工作流程都考慮如此周詳，
▼另外，如果手上有 M.2 NVMe SSD 也不用擔心，透過坊間販賣的 M.2 to U.2 轉接器，照樣可以裝入 Flex 8，端看如何靈活運用，
數據表現：
▼這邊只象徵性的擺上幾張截圖，其他數據請看最後的圖表，例如接上 8 顆 2.5 吋 SSD，Mercury Extreme Pro 6G，
▼以 SoftRAID 將 8 顆 1T SSD 製作成 RAID 0，
▼總容量 7.68T，
▼測試軟體使用常用的 AJA Video Systems，讀取達到 2452 MB/sec，寫入 2241 MB/sec，
▼另外使用 Blackmagic Design 的 Disk Speed Test 做測試，讀取達到 1603.6 MB/sec，寫入 1625.9 MB/sec，數據差了一些，
▼當然在 MAC OS 上要做成 RAID 5 也沒有問題，
▼最後來看整理出來的圖表，測試使用 AJA 與 Blackmagic 兩種軟體，分別以不同的顏色來代表，數字的單位是 MB/s。測試環境已經寫在最上面那一行。
首先，Blackmagic 測出來的數據都稍微比 AJA 低一些，SSD 的表現勝過傳統 HDD，兩種記憶卡的速度也算是可以接受，4T SSD 因為受限於 Envoy Pro Ex 外接盒只有 Type-C 所以速度受限了。
最後則是 U.2 的表現非常亮眼，單顆就幾乎可與 8顆 2.5 吋 SSD 做 RAID0 的速度相匹敵，不愧是新一代的媒體，
結論：
這台旗艦機其實在各方面都是為了影像工作流程而設計，豐富又彈性的配置可搭配各式情境，測試的結果符合預期，U.2 與 SSD_RAID0 幾乎榨乾 TB3 的傳輸極限，
雖然 Flex 8 的價格略高，但只要能加快工作效率，所謂時間就是金錢，就算對玩家來說也是個功能齊全的外接盒，
原廠提供 3 年有限保修，在此強烈推薦相關專業領域人士使用。
