   前言：

因為先前寫過 「堅固與多樣的儲存方案 - OWC ThunderBay 6，6 槽高速 Thunderbolt 3 硬碟外接盒」，今天的主角 ThunderBay 8 顧名思義就是再多了兩槽的產品，配置了 8 個熱插拔的硬碟支架，這個支架使用手轉螺絲不需工具，可以立即更換硬碟，當然也可以混合或任意搭配 2.5"（無需轉接器）和 3.5" HDD 和 SSD。

以 3.5 吋硬碟目前業界的最高容量 20 TB 來說 (2022/08)，假設預算沒有限制，塞滿這台 OWC ThunderBay 8 等於可以擁有 160 TB 的總容量，相比於 ThunderBay 6 的 120TB 增加 40 TB，足足增加了 30%。別認為這樣就滿足了，一台 ThunderBay 8 有兩個 Thunderbolt 3 連接埠，因此最多可再串接五個額外的 Thunderbolt 設備，160TB x 總共六台 6 = 960TB。 這麼巨大的容量，傳輸速度當然不能馬虎，OWC ThunderBay 8 擁有專業級的傳輸速度，透過 Thunderbolt 3 可以達到接近 2600MB/s 的實際速度。

大家都知道 Thunderbolt 早就通過 Mac 和 Windows 認證，也就是隨插即用不需驅動程式。另外，因為 ThunderBay 8 有一定的重量，假設無意間拉扯到連接線就可能造成資料的損失，OWC 因此設計了一個 Cling On 防掉裝置，可以防止線材連接時不慎脫落，以免工作中斷和可能的資料遺失，設計非常周到 (這個小配件需要加購)。

ThunderBay 8 還有 DisplayPort 1.2，用於連接 4K 顯示器，可以擴展工作區域，事實上就是把 Thunderbolt 3 頻寬分了一部分給影像傳輸。

與之前相同，OWC ThunderBay 8 隨機附贈 SoftRAID XT 軟體 (OWC & AKITIO 產品專用，Pro 版則沒有品牌限制)，可以配置各種不同模式的磁碟陣列，讓內部的硬碟發揮到淋漓盡致。

   開箱：

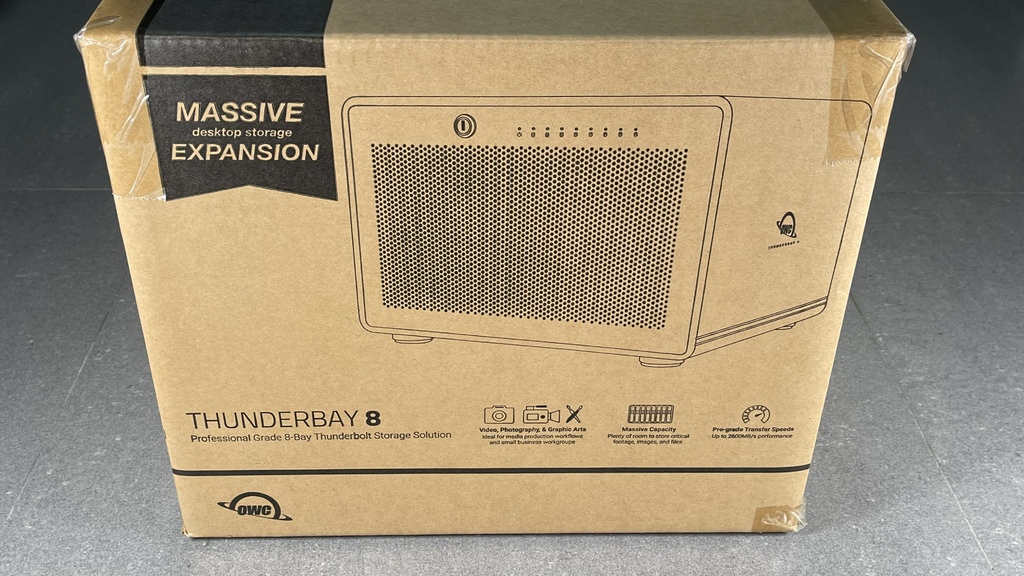

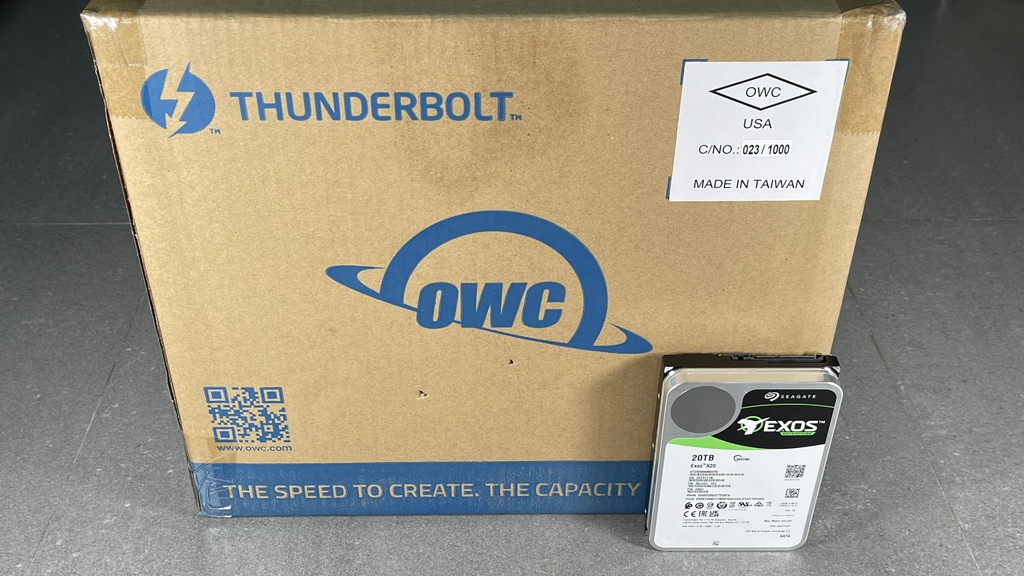

▼收到時的箱體蠻大的，以 3.5 吋硬碟當作比例，其實這個紙箱只是外箱運輸箱，

▼裡面還有一層，這才是產品的外箱包裝，正面有產品示意圖，Slogan 是延伸桌面的巨量儲存，適合影音創作者，傳輸速度可以達到 2600MB/sec 的專業級速度，其實就是 Thunderbolt 3 的頻寬 (Thunderbolt 4 也相同)，

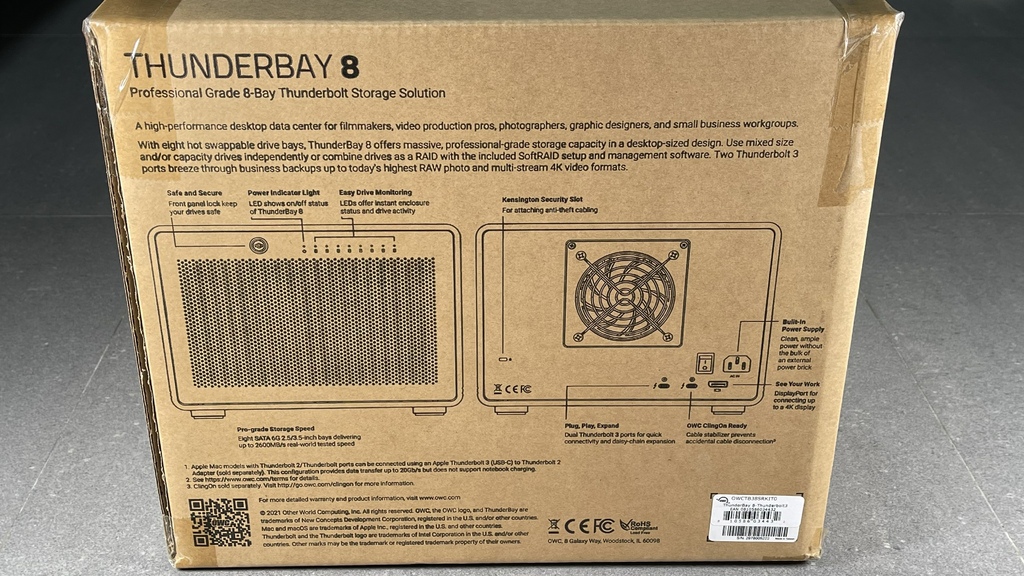

▼紙箱背面則是詳細規格，筆者只講幾個重點，Thunderbolt 2 的用家透過轉接器轉為 Thunderbolt 3 就可以使用。

▼打開紙箱會看到感謝詞，OWC 致力於提升客戶的潛能與儘量採用環保材質，

▼因為 ThunderBay 8 本體重達 7.3 公斤，裡面有黑色厚實的防震泡棉襯墊，本體被包覆在藍色的提袋裡，上面有四張說明圖紙，旁邊有白色的配件盒，

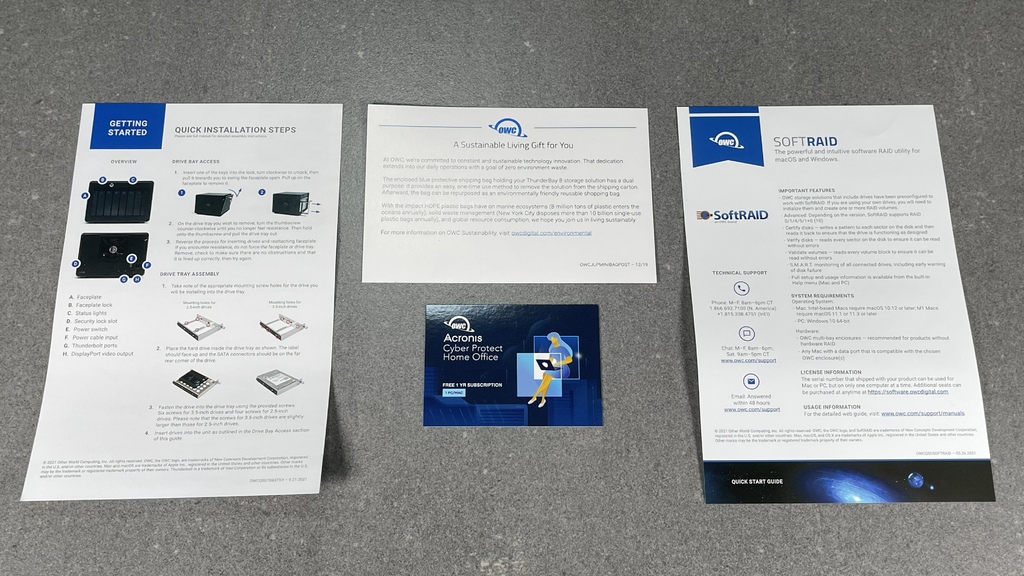

▼內附的四張說明圖紙，

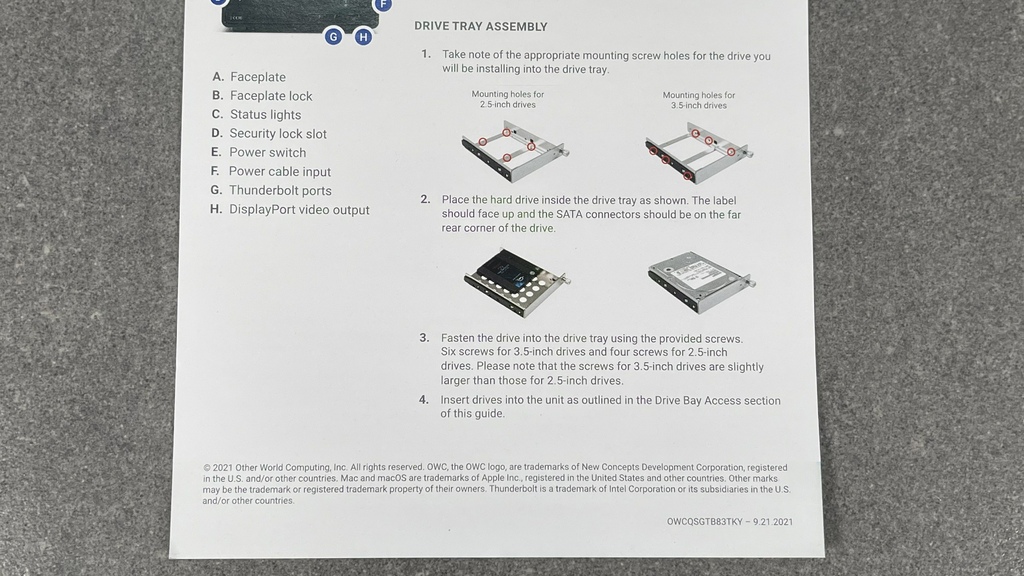

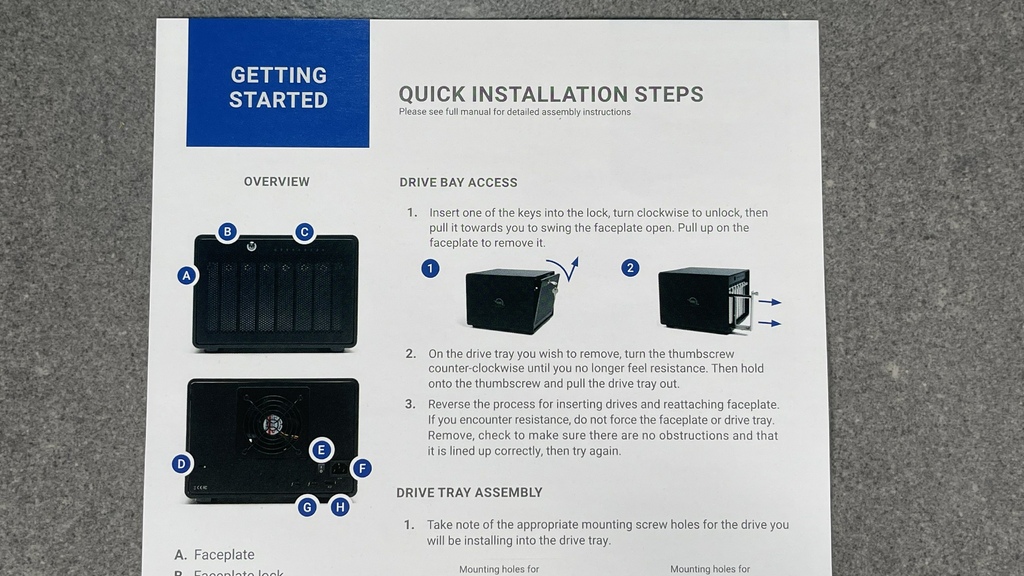

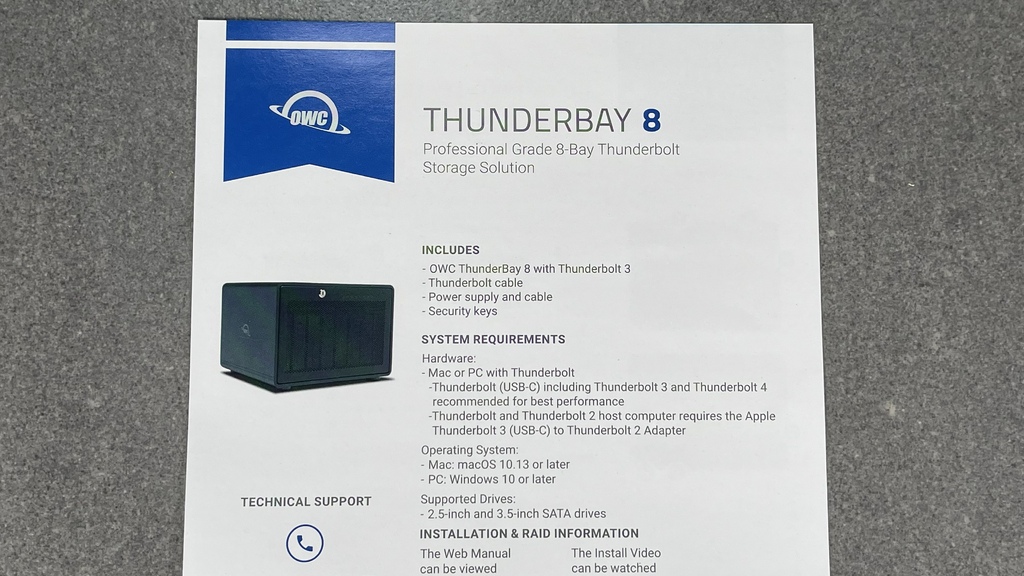

▼第一張是快速安裝步驟，寫的蠻詳細的不過應該沒什麼難度，打開前面板，抽出硬碟托盤，

▼裝上硬碟之後插回硬碟托盤，再來就是接上 Thunderbolt 3 連接線與電源線，

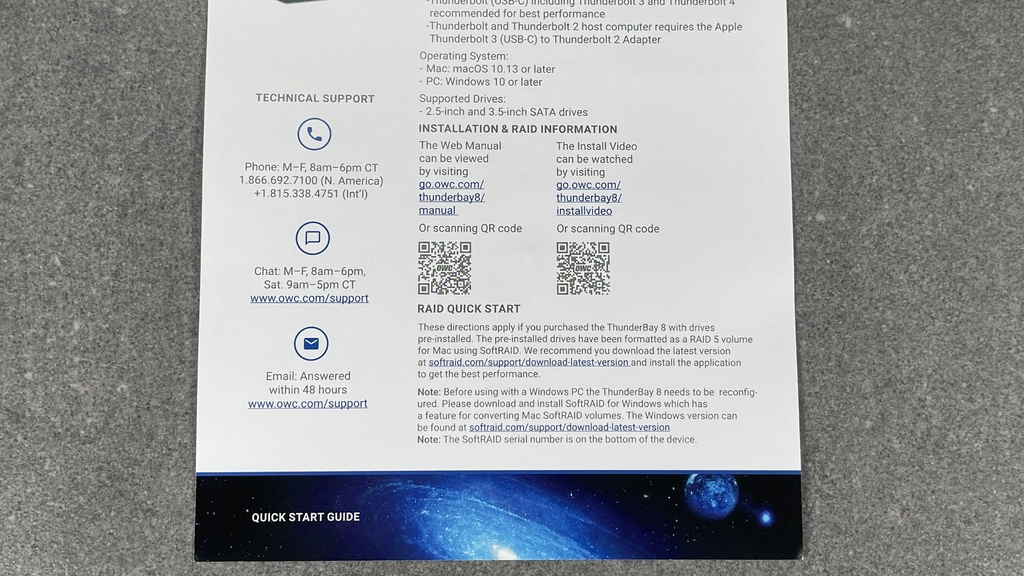

▼另一面是規格表，

• 外殼材質：高品質金屬鋁材
• 認證：CE / FCC / VCCI / RCM / BSMI / Thunderbolt
• 支援系統 (macOS)：macOS 10.13 / 10.14 / 10.15
• 支援系統 (Windows OS)：Windows 10 64bit / Windows Server 2016
• 硬體要求：採用 Thunderbolt 3 接口的 Mac 或 PC (Thunderbolt 2 需要透過認證過的轉接裝置才可以使用)
• 驅動程式 (macOS)：不需額外安裝
• 驅動程式 (Windows OS)：不需額外安裝
• 連接介面(晶片)：Thunderbolt 3 (Intel JHL6540) ; SATA控制器 (JMicron JMB-585)
• 傳輸速率：Thunderbolt 3 (40Gb/s 或 5000MB/s)
• 支援規格：8 顆 2.5" 或 3.5" SATA I~III 硬碟
• 電源：外部電源 AC 100~230V，50/60Hz ; DC 12V/25A
• 推薦環境：溫度 5°C ~ 35°C (工作中) / 溫度 -20°C ~ 60°C (儲存) / 8%RH ~ 90%RH 不凝結 (相對濕度)
• 產品尺寸(長x寬x高)：24.0cm x 26.0cm x 24.0cm
• 產品重量：7.3kg

Display Port：

• 支援 2 個 4K@60Hz 顯示器或 1 個 5K@60Hz 顯示器
• Thunderbolt 3：通過本機 Thunderbolt 3 顯示器可提供 5K@60Hz 的性能，或通過 Thunderbolt 顯示器或 USB-C 顯示轉接器可達到 4K@60Hz
• DisplayPort 1.2：4K@60Hz

磁碟陣列：

• JBOD：獨立使用 8 顆硬碟，
• RAID 0 / RAID 1 / RAID 4 / RAID 5 / RAID 1+0

▼底下有美國的公司資料，但台灣就直接找 OWC 台灣分公司就可以 (本文最後有聯絡資訊)，

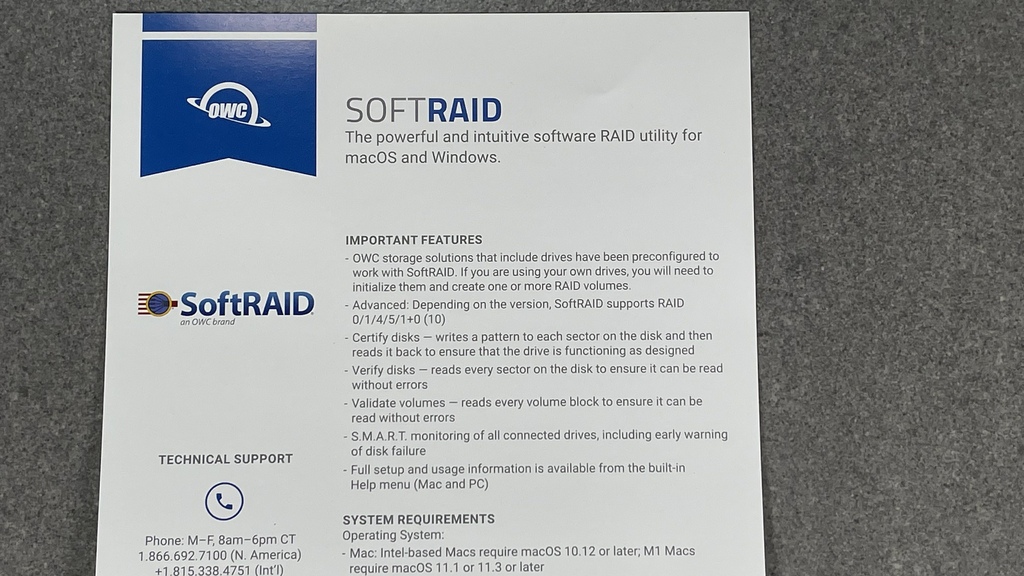

▼另外還有一張 SoftRAID 的解說紙，SoftRAID 這個軟體已經可以對應 macOS 與 Windows 雙系統，強大的地方就在於它可以支援多種磁碟陣列格式，包括 RAID 0/1/4/5/1+0 (10)。其他還有磁碟認證、磁區認證、裝置認證、磁碟監控等等功能，是非常值得信賴的軟體。

▼第三張是免費贈送 Acronis 一年訂閱，Acronis 獲得許多獎項肯定，目的是在保護用戶的備份檔案和檔案恢復，以及免受各種網路威脅與入侵，

▼背後有使用序號，詳細內容可以參考這個網址的繁體中文介紹，

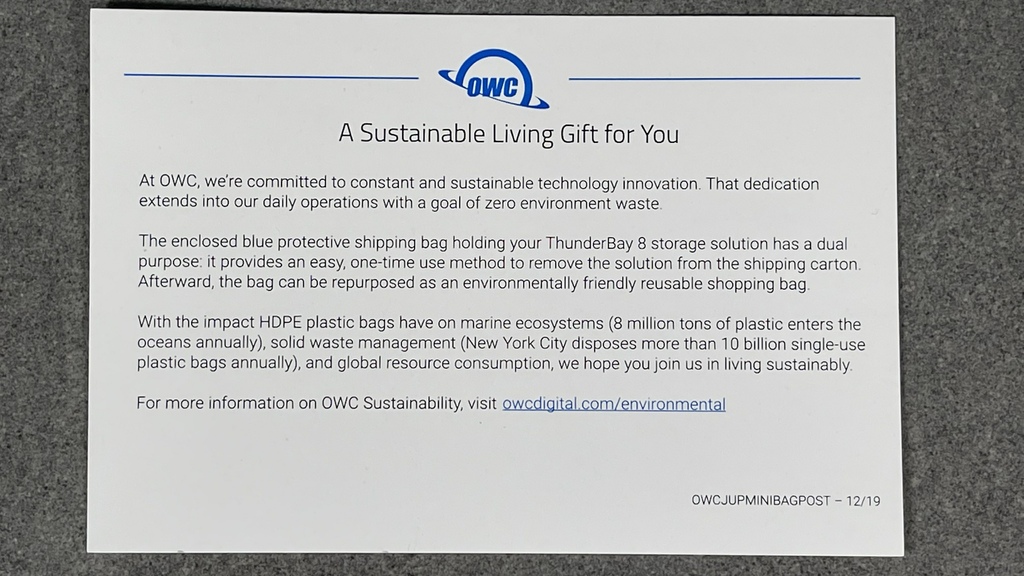

▼最後一張是有關環保的呼籲，藍色袋子可以反覆使用，

▼來看看藍色的提袋，握把有兩圈縫線，很堅固的感覺，藍白兩色是 OWC 慣用的配色，

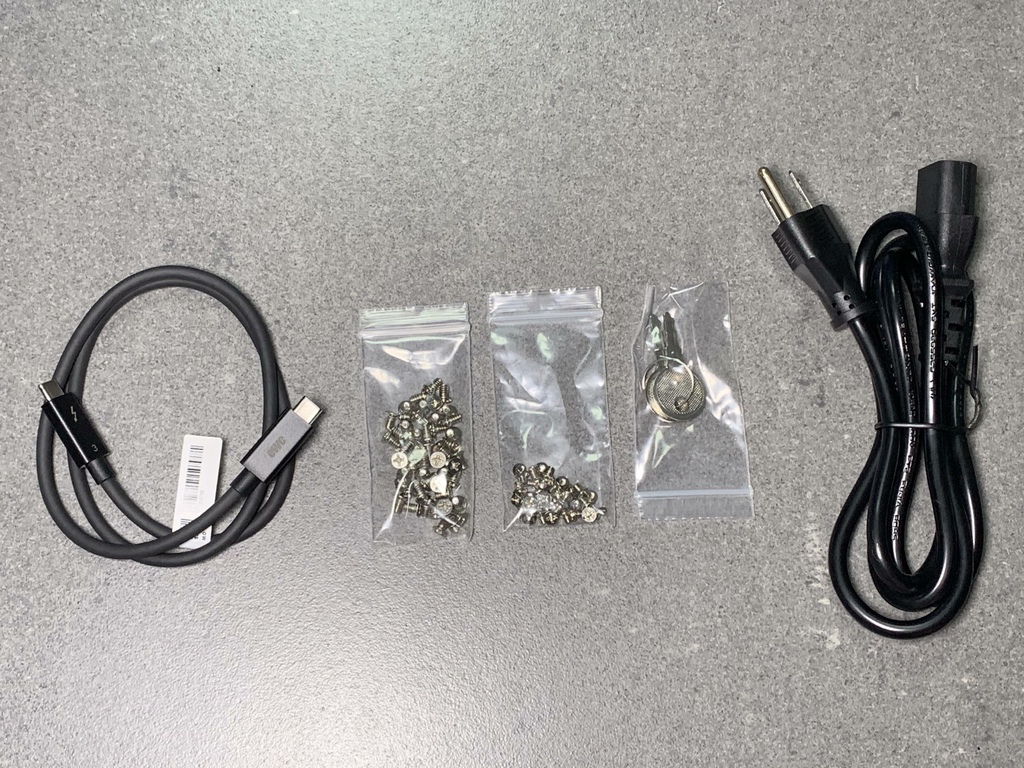

▼配件盒內的所有配件，包括 50cm 長的 Thunderbolt 3 線材一條、固定硬碟的螺絲 (2.5 / 3.5")、前面板鑰匙兩支、電源線等等。

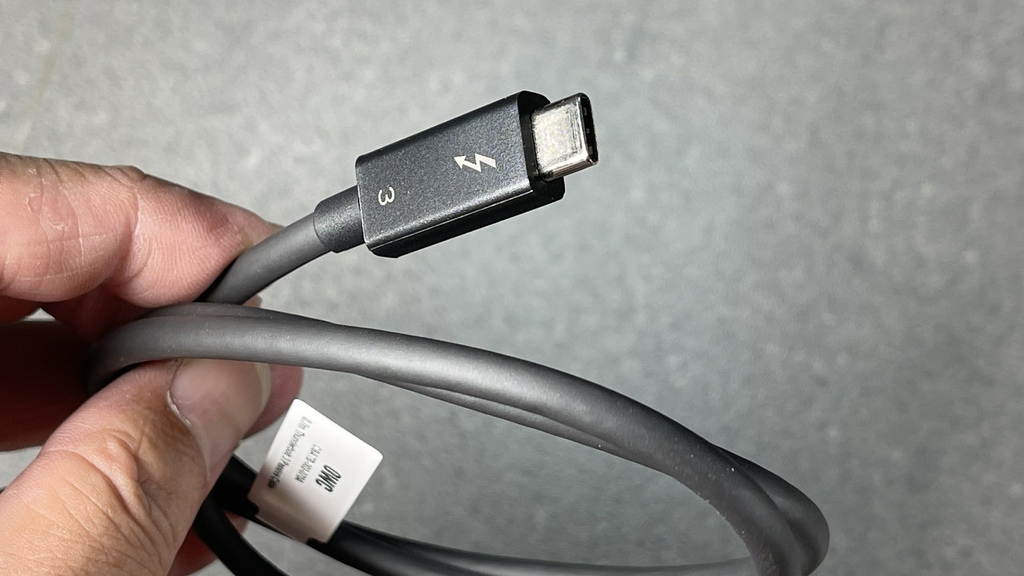

▼Thunderbolt 3 線材，請認明閃電標誌，

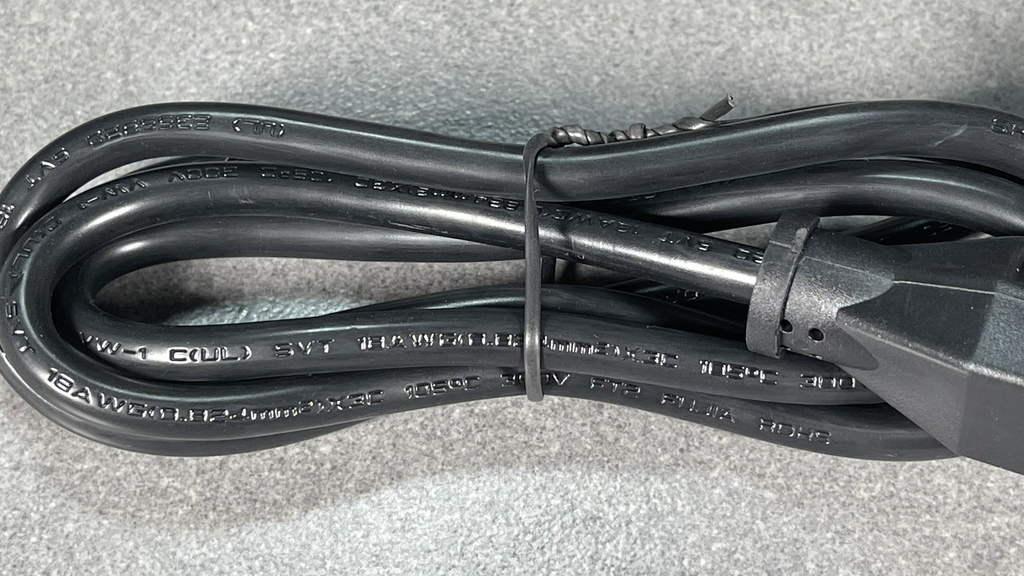

▼電源線的部分是「FUJIA 福佳電器」的 18AWG，線芯規格：300V VW-1，

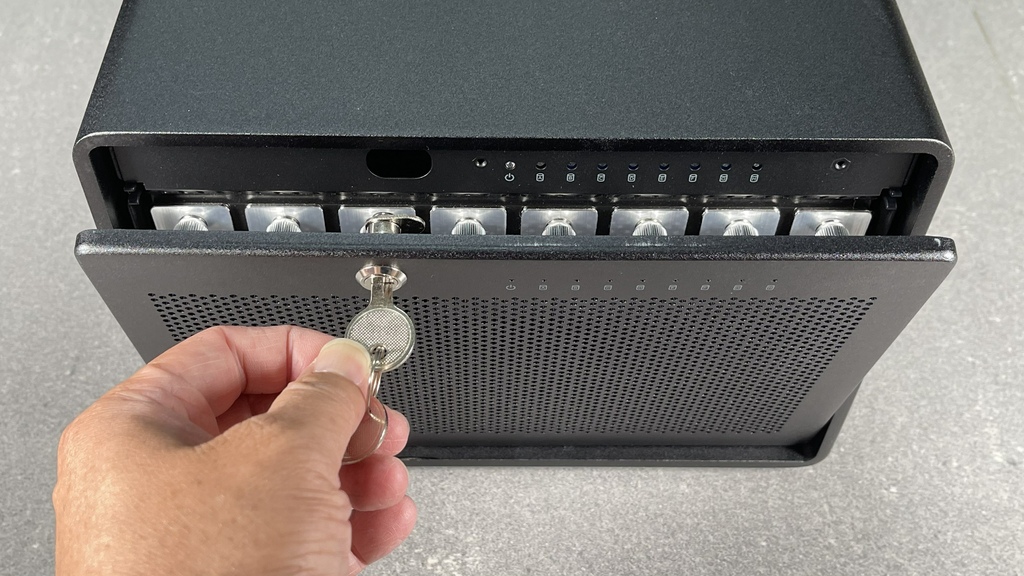

▼鑰匙可以鎖住前面板，這當然是防君子防不了小人，不過至少可以避免硬碟被快速拔走，

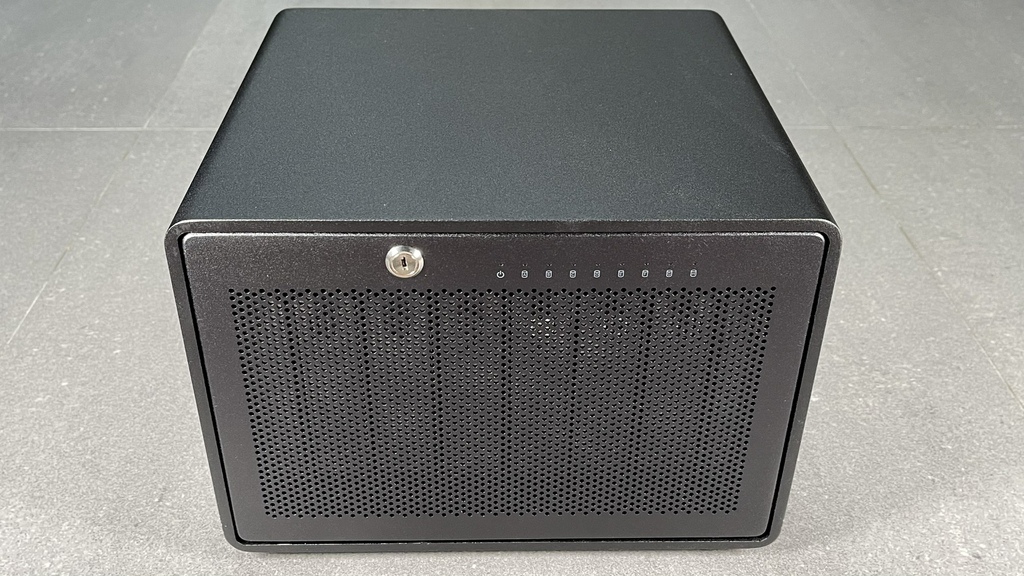

▼本體正面有一塊前面板，佈滿散熱孔，上面有鑰匙孔可以上鎖，旁邊有一排電源與硬碟的運作燈號，

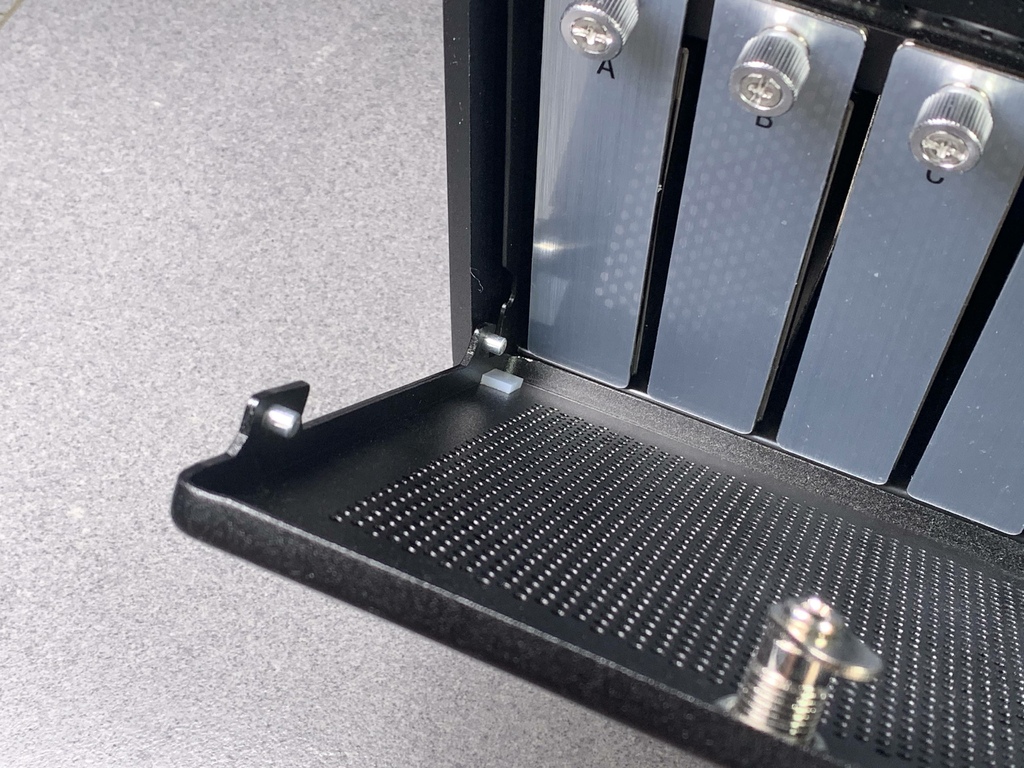

▼打開前面板，兩側有溝槽卡扣，

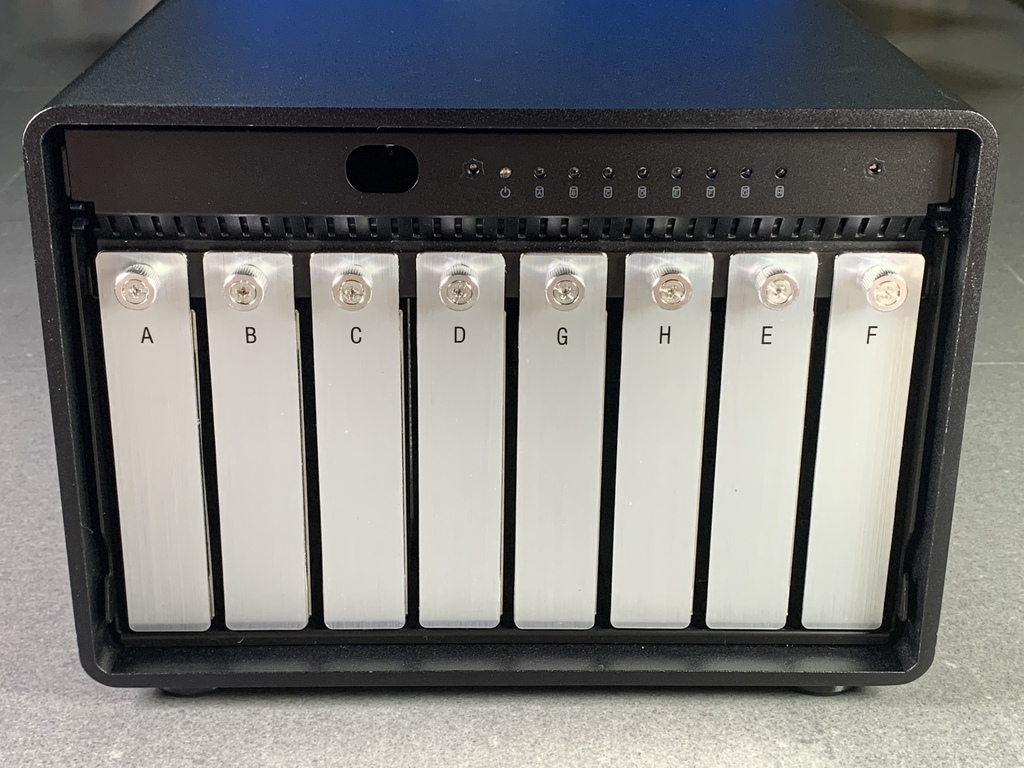

▼內部有八個硬碟托盤，分別標註了 A 至 F，使用手動免工具的螺絲固定，鬆開後就可以抽出。整排燈號最左邊那顆是電源燈號，

▼機體側面有 OWC Logo，

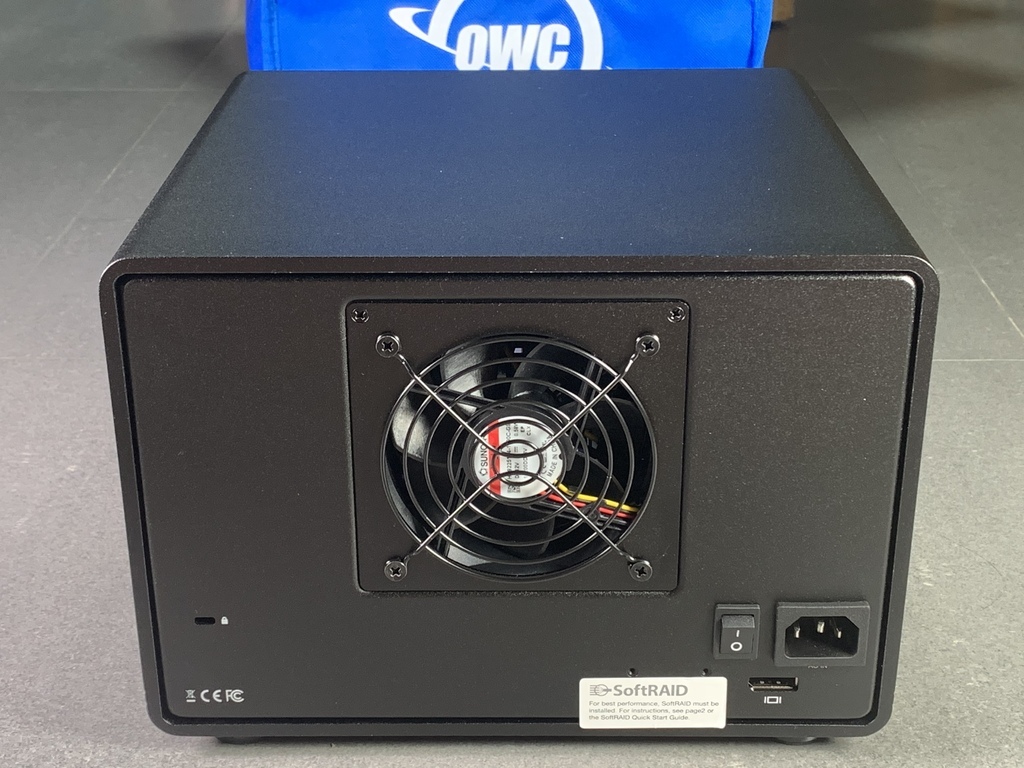

▼背面由左至右則是 Kensington 防盜鎖孔、風扇散熱口、電源開關、電源線接孔、兩組 Thunderbolt 3 接孔與一組 DisPlayPort 1.2 接孔。

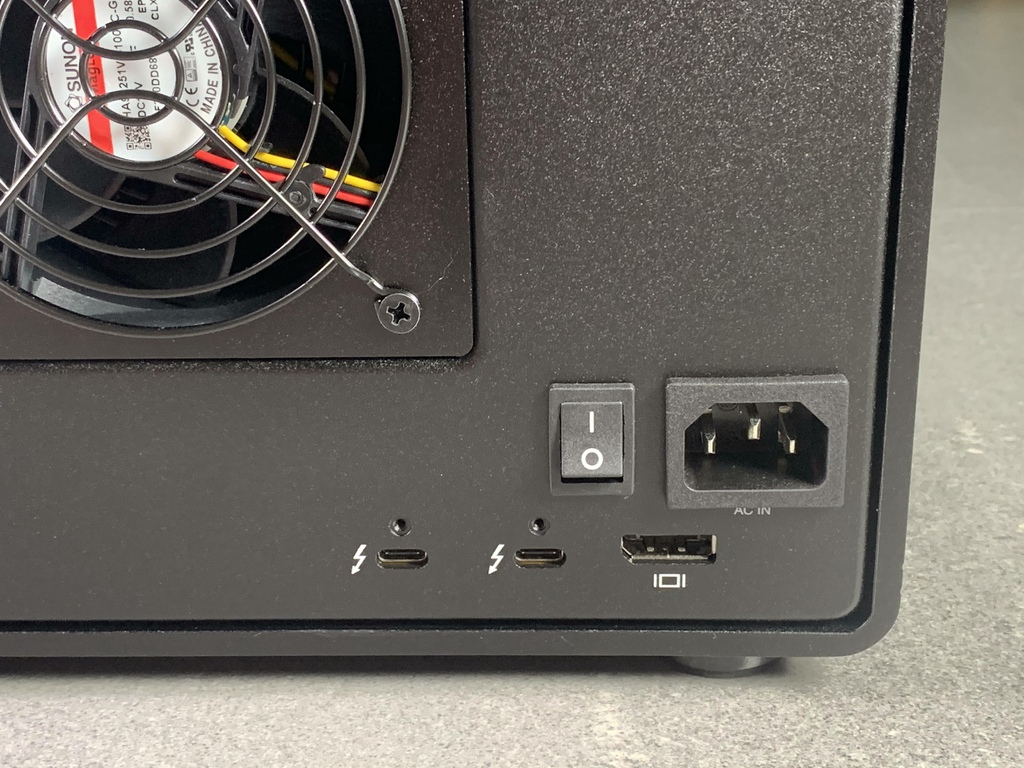

▼放大來看，使用 SUNON ( 建準電機 ) 的磁懸浮 (MagLev) 風扇，能讓風扇噪音降到最低。兩組 Thunderbolt 3 接孔方便菊鍊串接，

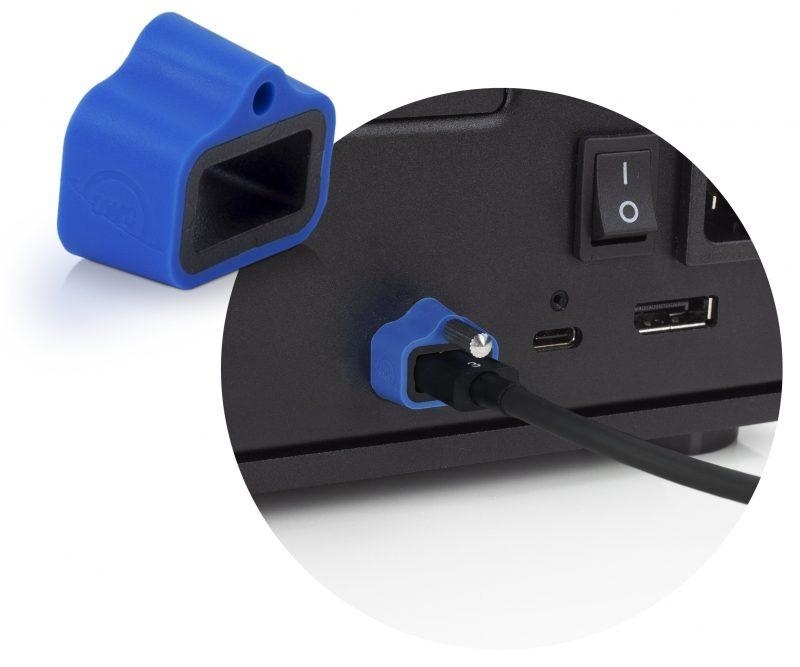

▼每個 Thunderbolt 3 接口上都有一個小螺絲孔，其實這是為了搭配之前介紹過的 OWC Cling On™，可以防止線材因拉扯造成的不慎脫落，不過這個小配件需要加購，一組兩顆是 499 元，

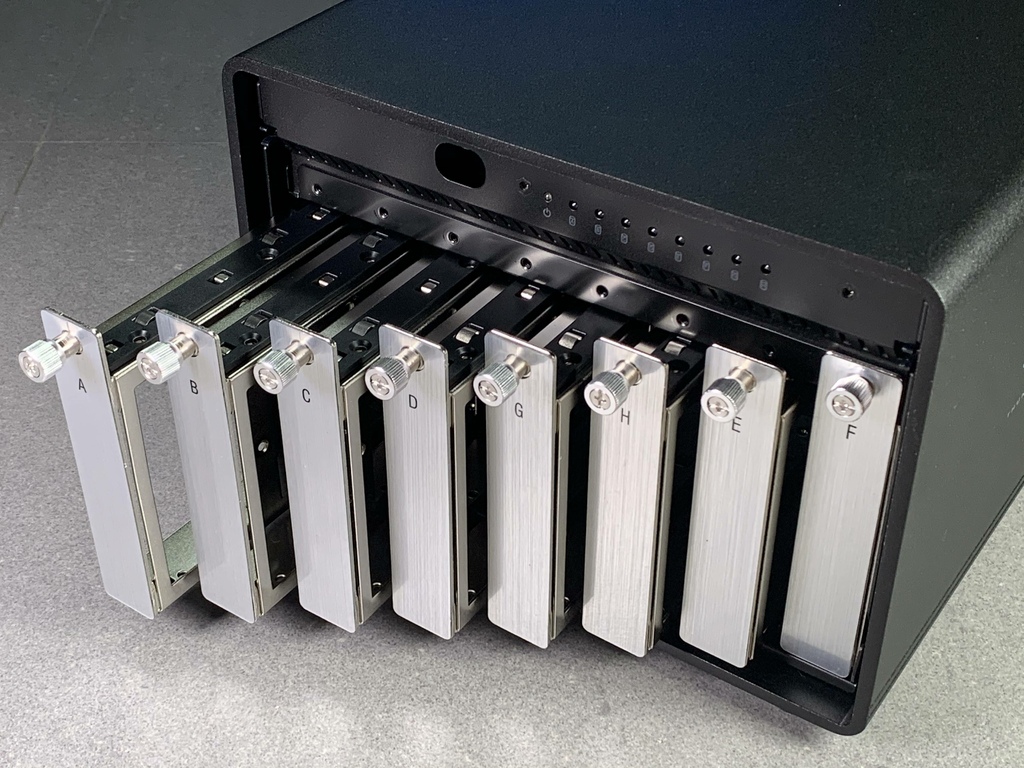

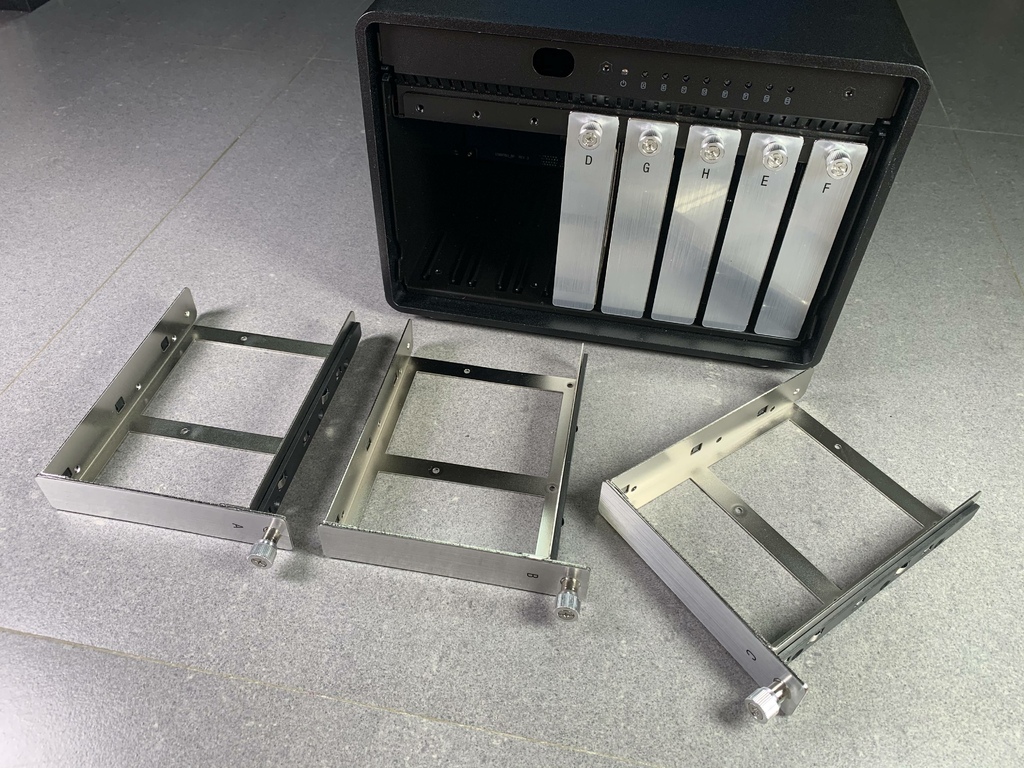

▼硬碟托盤沿用之前的規格，固定 2.5 吋的 HDD 或 SSD 固態硬碟皆不需轉接器，

▼全部裝上硬碟的話還是挺壯觀的，

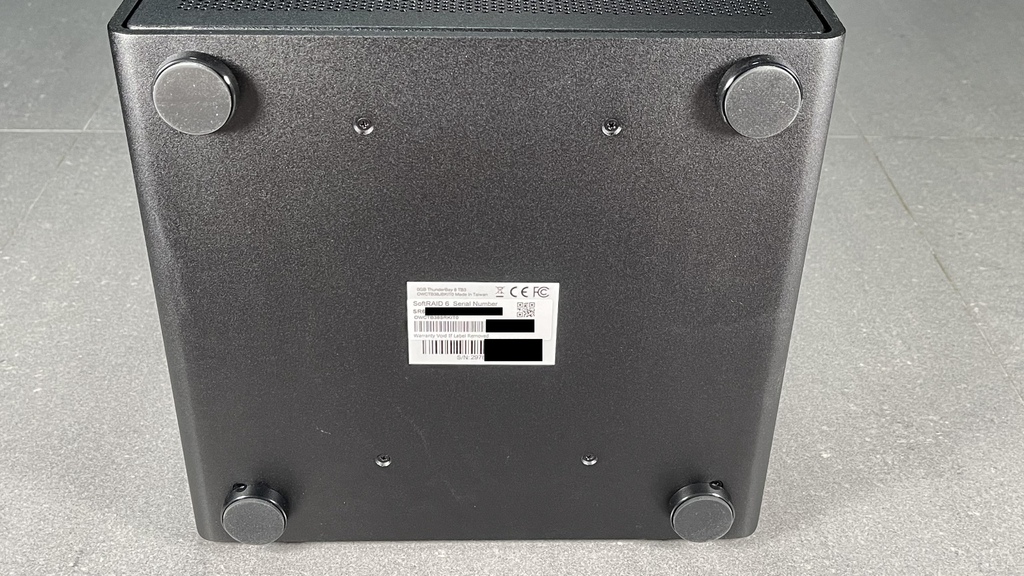

▼翻到底部，四個角落是防滑防震墊，中央則有一張序號貼紙，版本是 SoftRAID 6，(未來 Mac 用的 SoftRAID 6 版本將不再提供 Lite 版本)

▼防滑防震墊也相對厚實，

    關於 SoftRAID：

SoftRAID 的強大在於可以用軟體做 RAID 磁碟陣列 (Win 版 RAID 0/1/5，Mac 版 RAID 0/1/4/5/1+0 )，一般都要靠硬體陣列卡或是軟體並不穩定，本文中的 ThunderBay 8 可以建立兩組 RAID 5 (4Bay + 4Bay) 分別使用，降低硬碟毀損造成資料遺失的機率。

不過 SoftRAID 並非只有設置磁碟陣列這麼簡單，它還會偵測你的硬碟，照顧你資料的安全，在快要故障之前提醒你備份或更換硬碟，相關的詳細介紹請參考小弟寫的這篇專文，不過因為相距之前寫 SoftRAID 已經有蠻長一段時間，SoftRAID 現在已經有 Win 版而且中文化了，讓我們來看看詳細的功能。

有關 SoftRAID 簡單來說有以下特色：

1. 先進功能：可建立 RAID 0、1、4、5、1 + 0（10）組態（即將推出 RAID 6、6+），並經過 SoftRAID Pro（僅限於 Mac）得到有關硬碟和 RAID 運行狀況的電子郵件通知
2. 組態驗證：RAID 組態的驗證可確認能夠讀取，校驗正確並且最大程度的減少任何潛在的故障風險
3. 硬碟認證：硬碟在使用前可先經過認證，以確保它們可以安全的儲存資料
4. 保持警戒狀態：預測性的警告有助於防止突發的硬碟故障
5. 出色的表現：比 Apple 內建的 RAID 模式快 86％
6. 全面支援：TRIM 的全面支援可提高所有 RAID 等級的內接和外接 SSD 性能

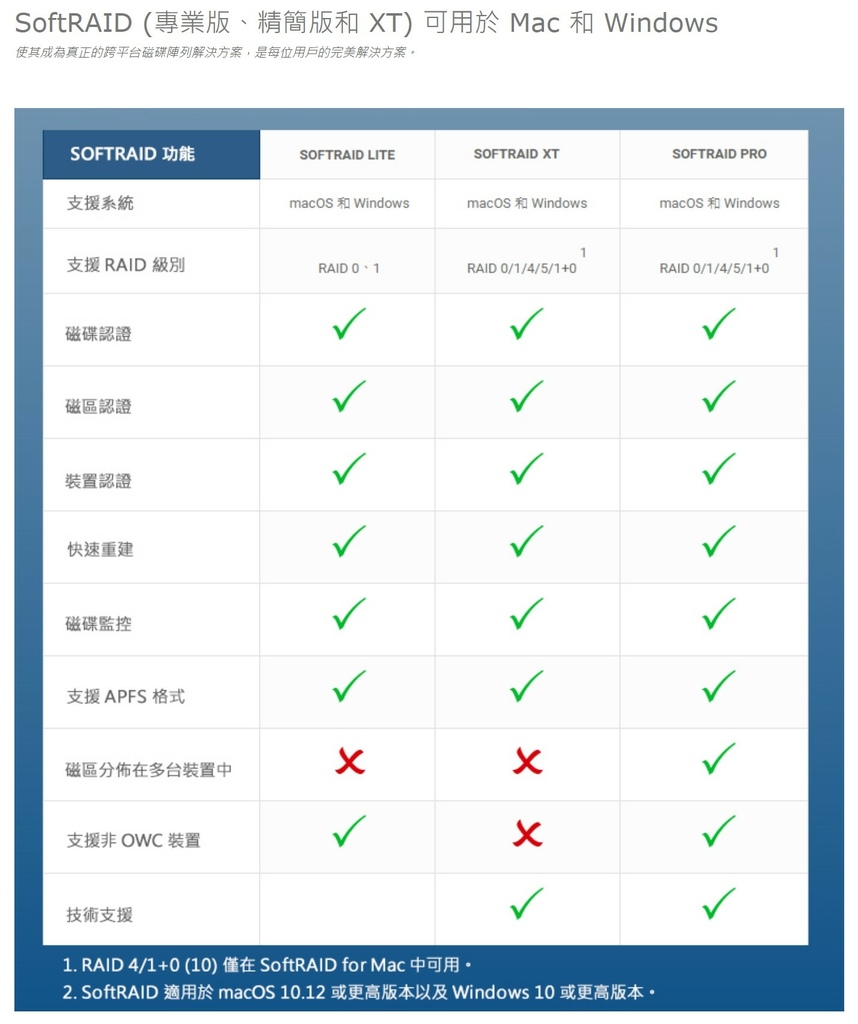

▼不同版本的功能看這張表可以一目瞭然，

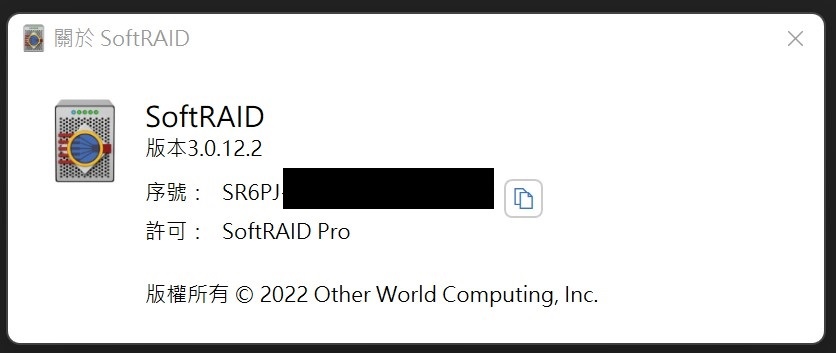

▼目前最新的版本是 3.0.12.2 (2022/09)，

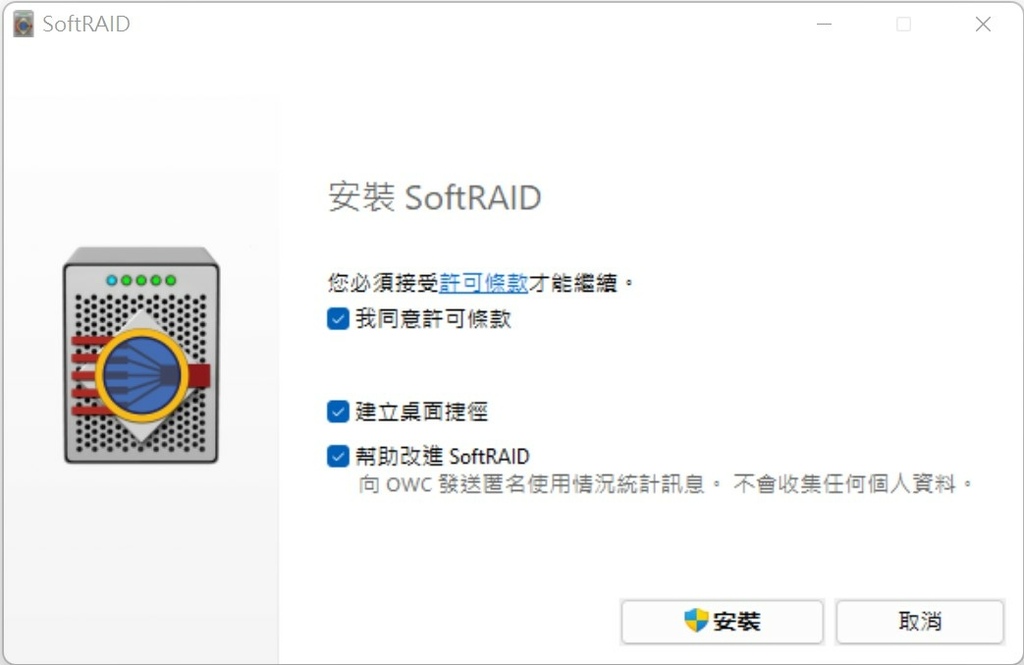

▼安裝過程相當簡單，與一般的 PC 程式沒有太大差異，

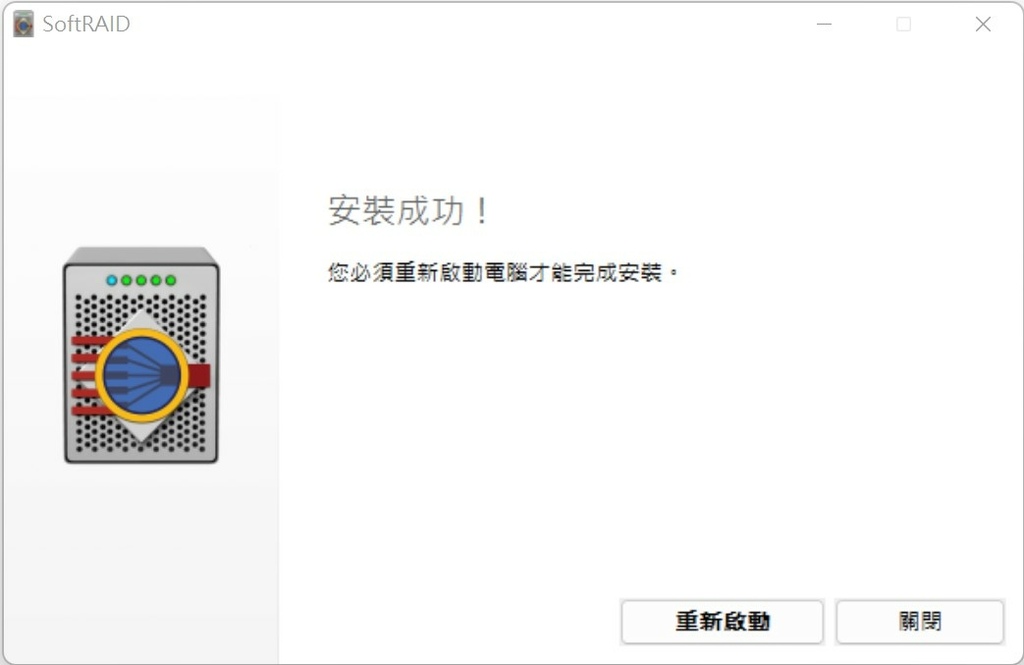

▼重新啟動就安裝完畢了，

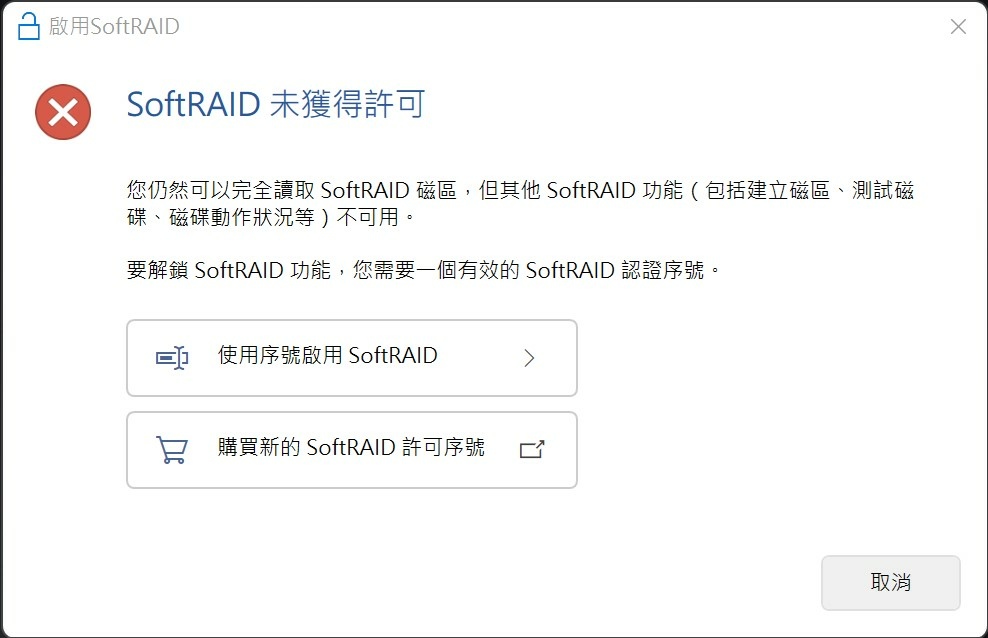

▼官網有試用版本，可以評估過之後再購買，評估時間到期之後需要購買序號以啟用，

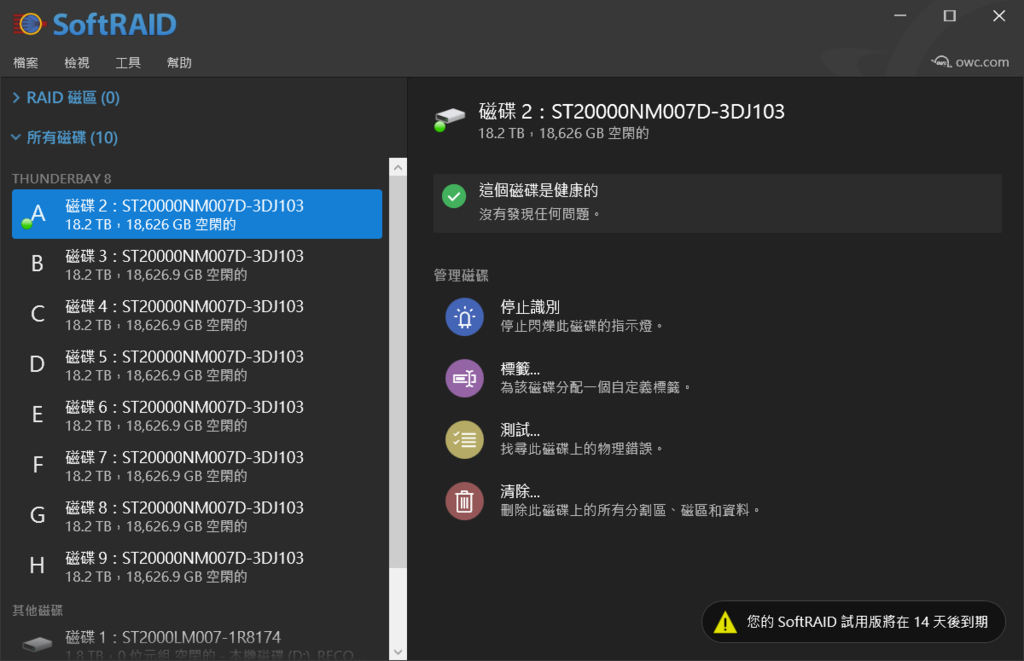

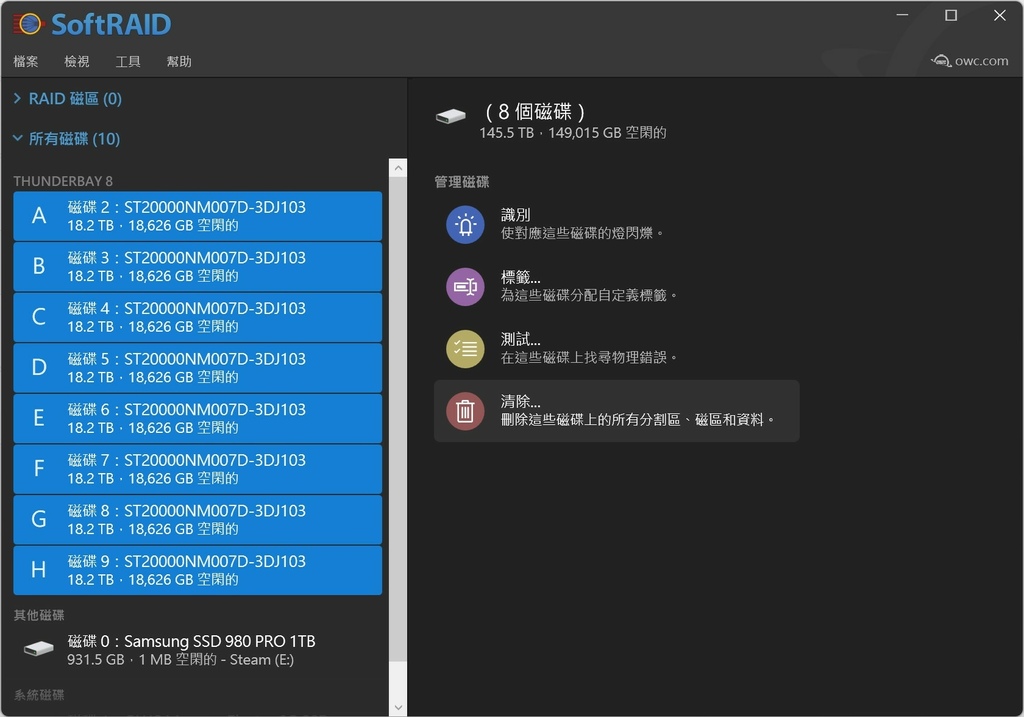

▼以 ThunderBay 8 為例，一次可以抓到所有共 8 顆硬碟，

▼如果點選其中一顆硬碟，例如看到 A 旁邊多了一個綠色圓點，這時 ThunderBay 8 機器上相對應的指示燈號就會閃爍，讓你識別選的是哪一顆實體硬碟，

右側會告訴你磁碟是健康的，可以按下「管理磁碟」的藍色按鍵停止識別，

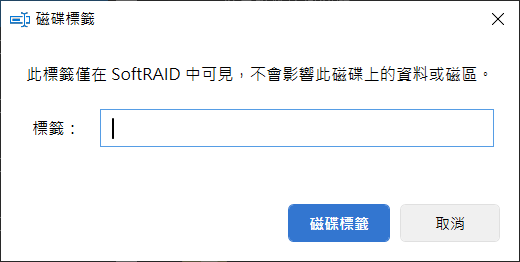

▼標籤是讓你在 SoftRAID 中對某顆磁碟做註記，不影響資料或磁區，

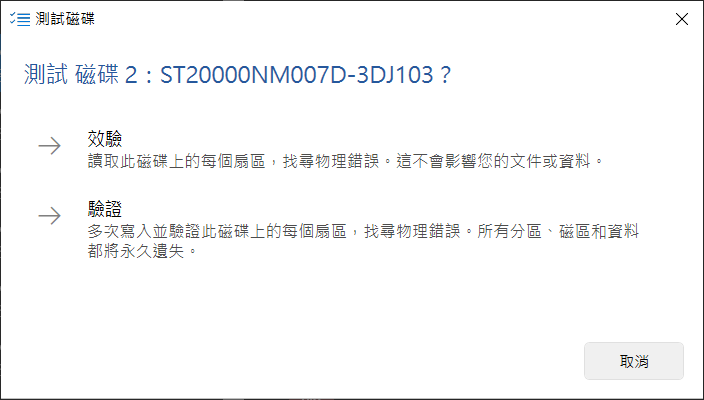

▼測試磁碟這裡有兩個功能，包括效驗與驗證 ( 這裡應該是文字錯誤，正確為「校驗」) ，個別說明如下，

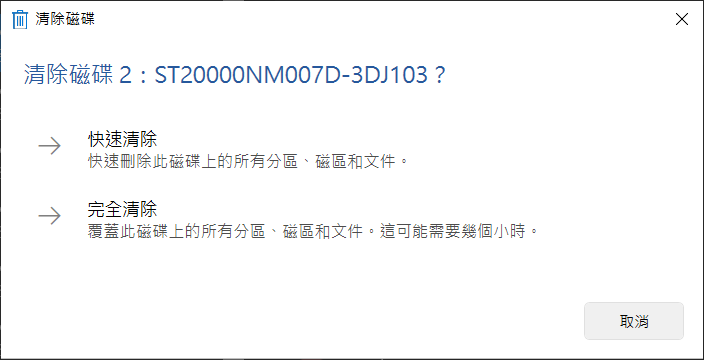

▼清除磁碟也分成快速清除與完全清除兩種，這裡「文件」應該翻譯為「檔案」比較好，

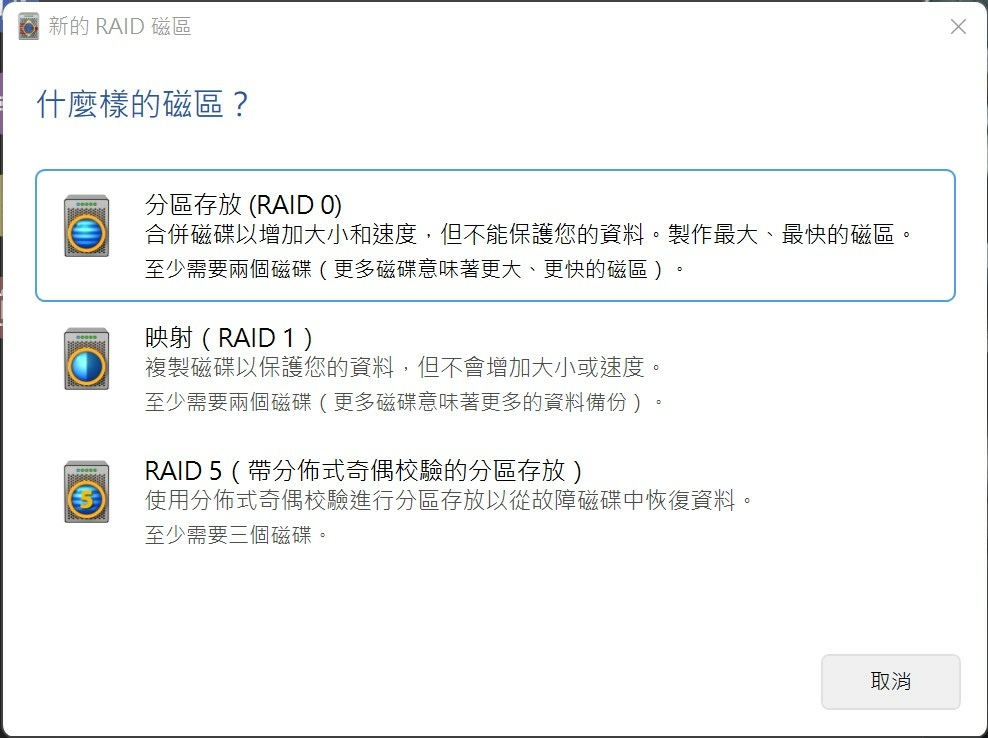

▼製作 RAID 磁區有三種選擇，其功能差異可參考以下的說明，前面提過，PC 版也可以製作 RAID 5，

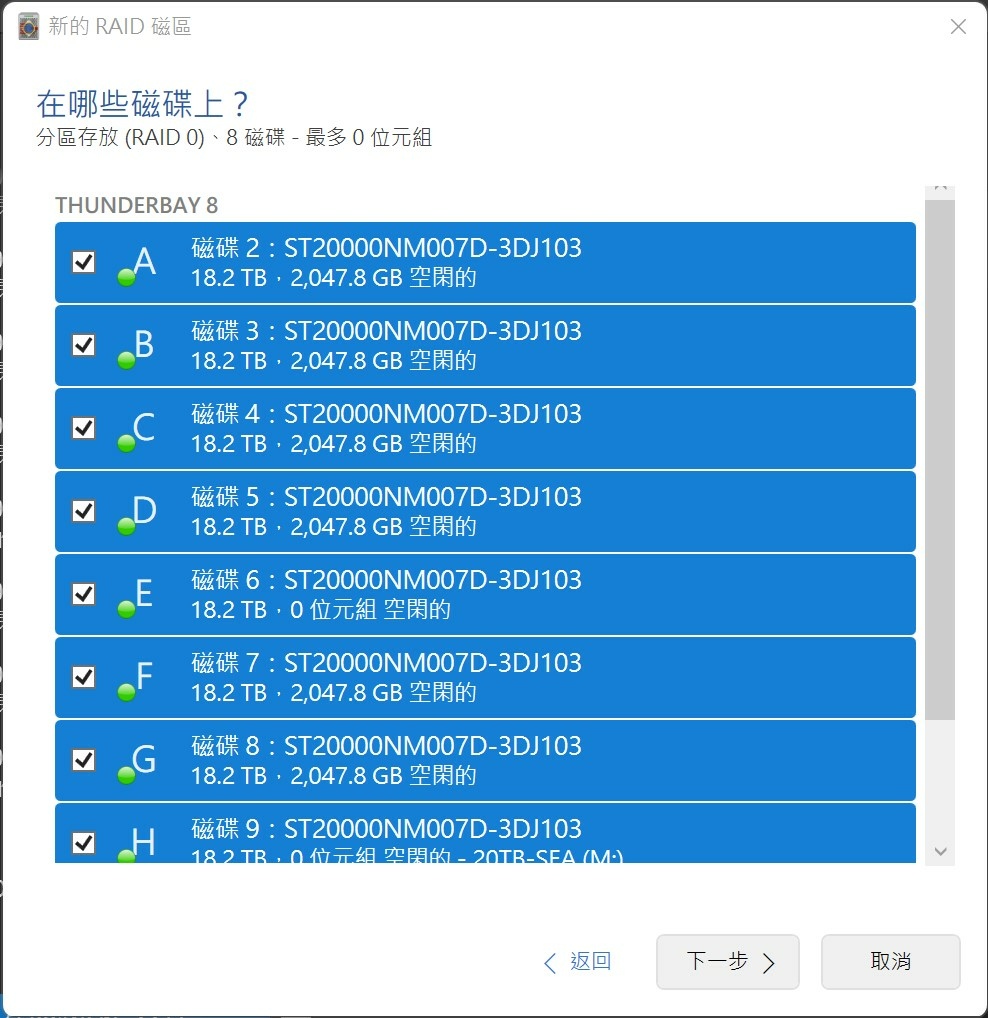

▼選擇要製作的硬碟 (磁碟)，「空閑的」如果翻譯為「剩餘的」會好一點，

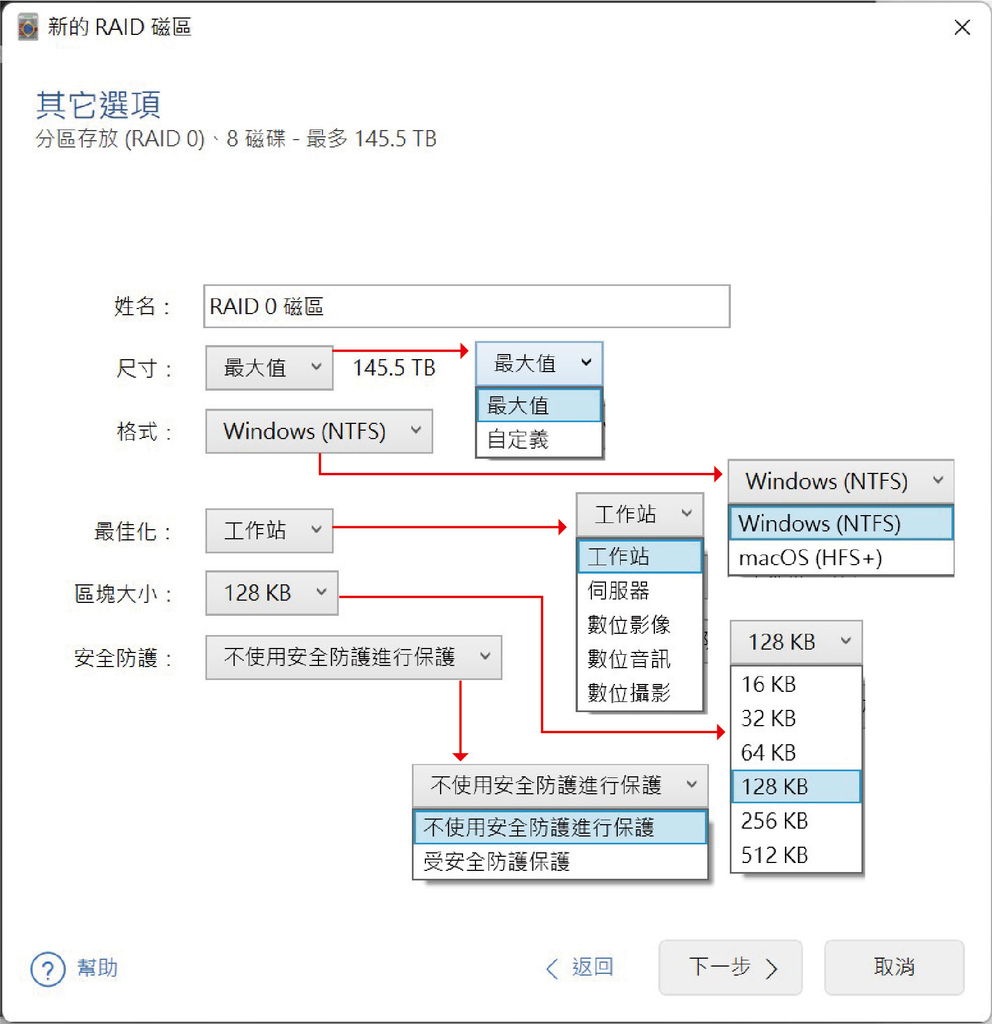

▼我利用截圖方式把每個選項放到旁邊可以快速理解，所謂的「安全防護」就是不讓你誤刪的意思，多了一層保護，

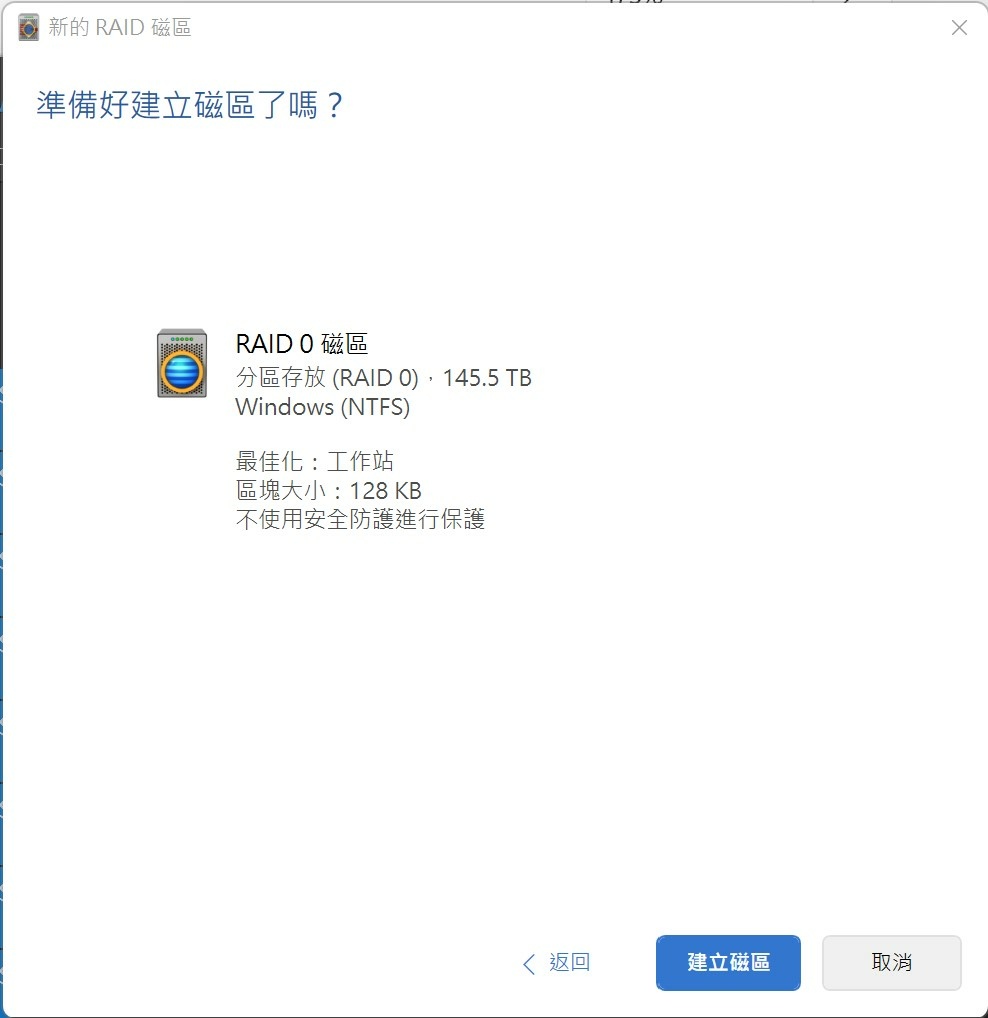

▼最後做確認就可以建立磁區了，

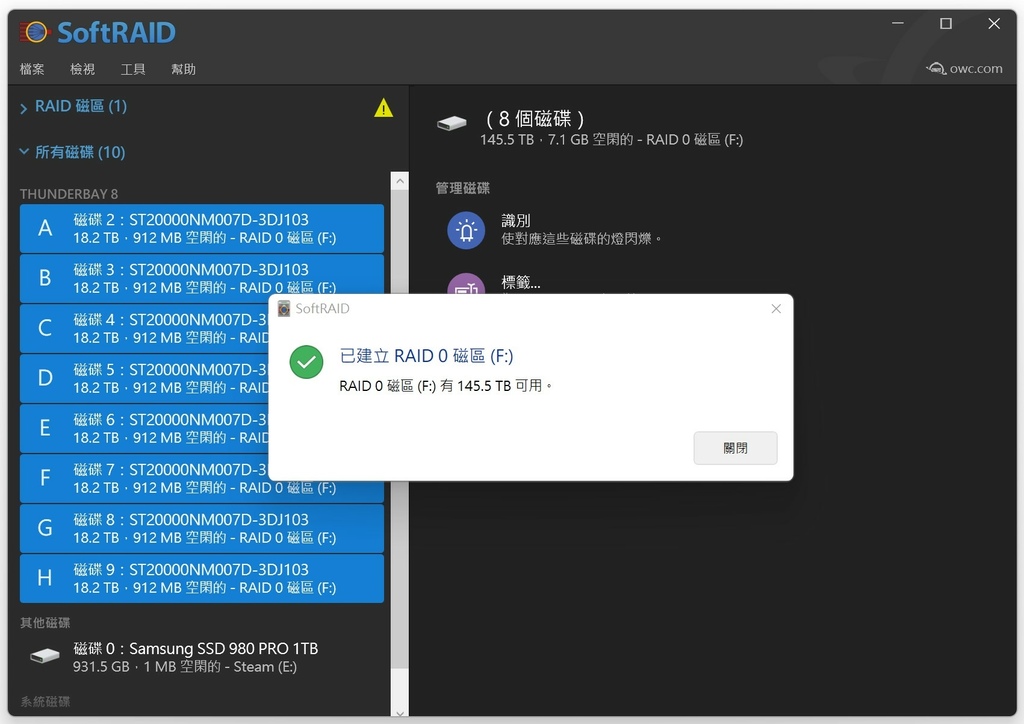

▼RAID 磁區已經完成。

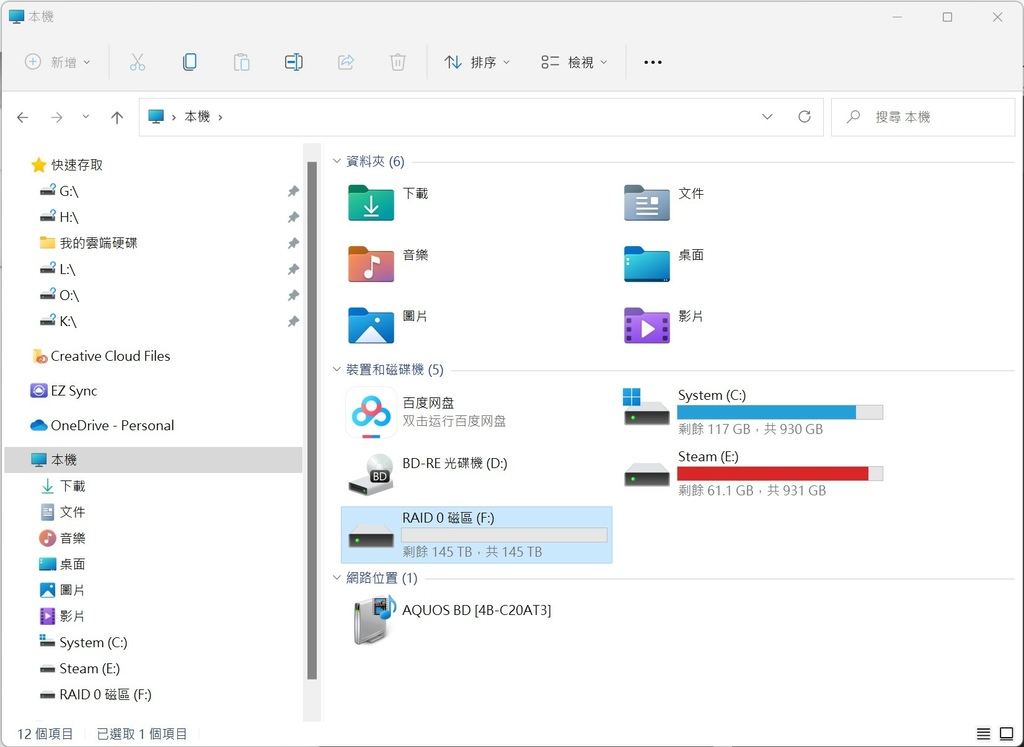

▼到 Windows 的檔案總管確認一下，果然出現了一個磁碟，

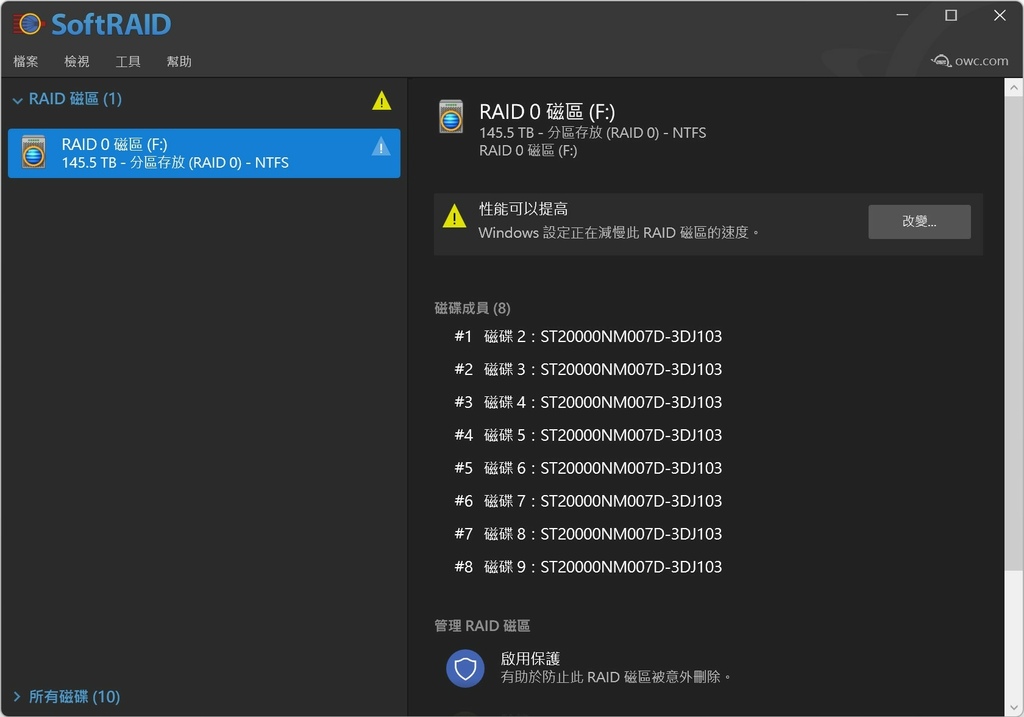

▼回到 SoftRAID，有時候可以見到三角形的驚嘆號，其實可由此處更改 Windows 的設定以提升磁碟速度，

▼實際由主機板上的 M.2 NVMe SSD 拷貝到這個剛設定好的磁區，速度還是蠻不錯的，

▼再來聊聊 SoftRAID 的選單，總共有「檔案」、「檢視」、「工具」、「幫助」這四個項目，「檔案」中可以設定新的 RAID 磁區，

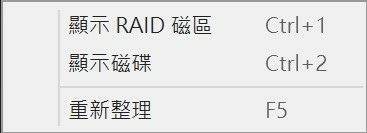

▼「檢視」中可以顯示 RAID 磁區或顯示磁碟，或是做重新整理 (顯示最新的組態)，

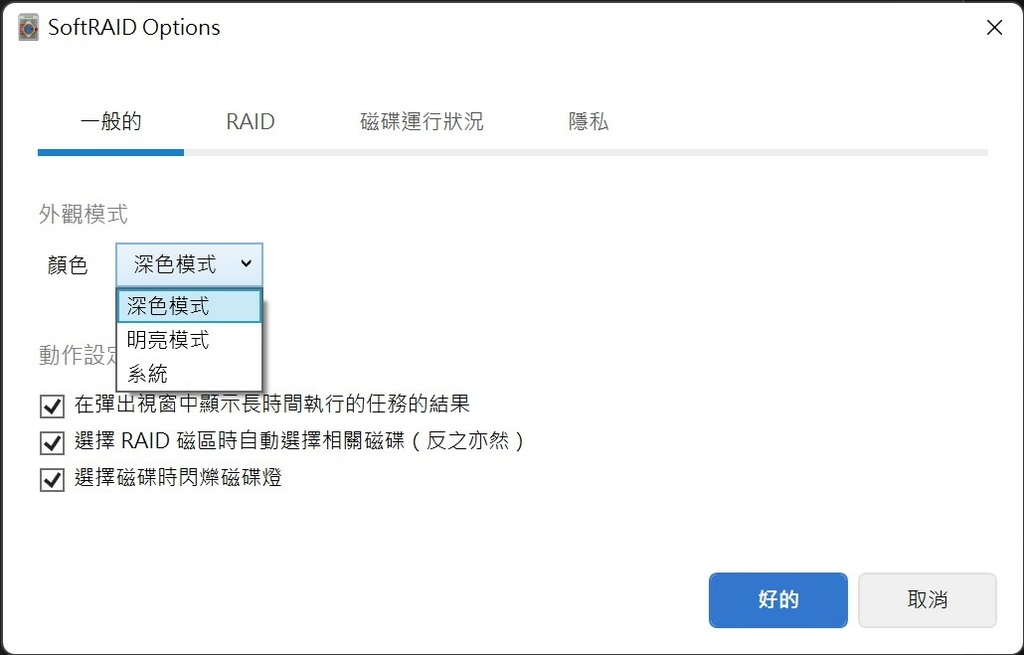

▼「工具」中有許多設定，例如可以更改外觀，我個人喜歡深色模式，

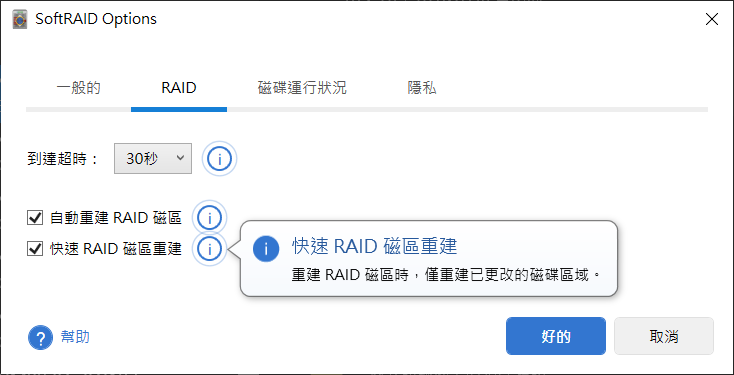

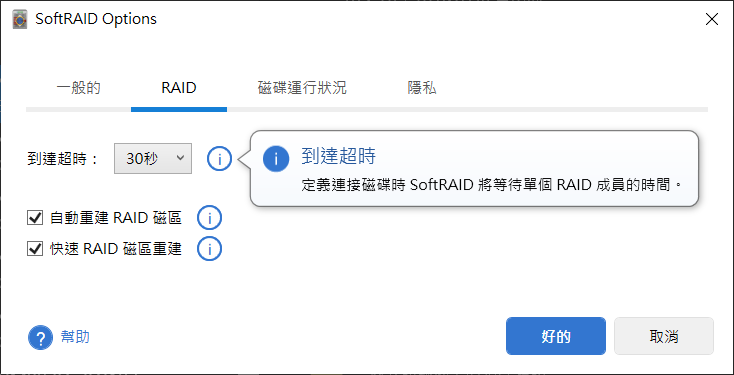

▼RAID 選項中有「到達超時」，

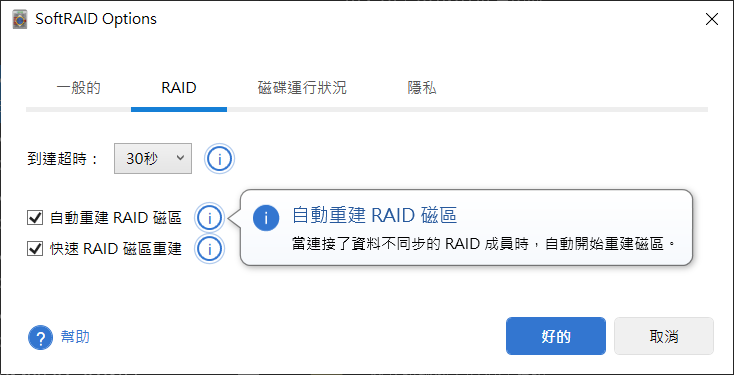

▼有自動重建 RAID 磁區，

▼有快速 RAID 磁區重建，

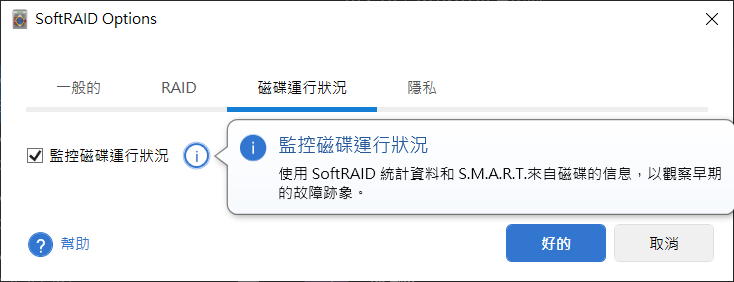

▼磁碟的運行狀況也可以加以監控，提前告知故障，

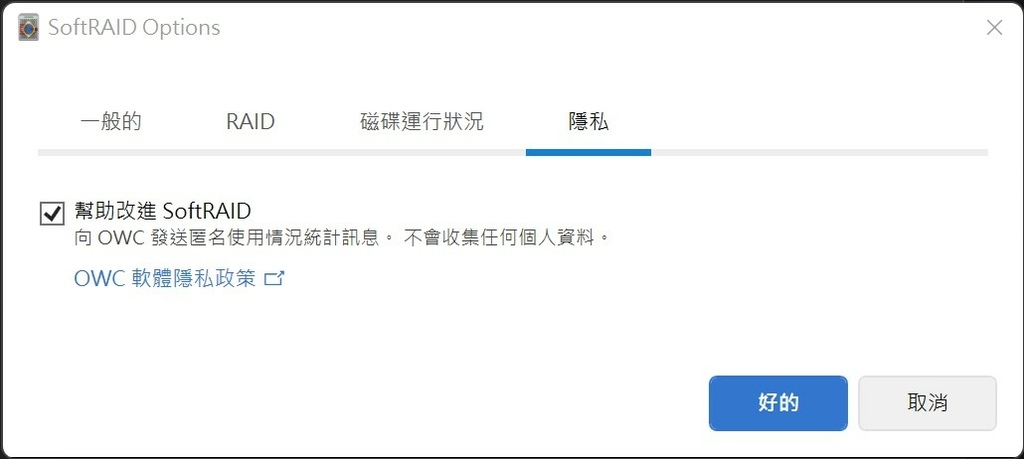

▼最後是隱私設定，

▼「幫助」這個項目主要就是可以手動檢查更新、停用序號、獲取幫助或支援或是顯示使用日誌等等，

   實際測試：

測試環境：

作業系統：Microsoft Windows 10 Pro 64bit (21H2)
處理器：Intel Core i7-11700K
記憶體：Kingston HyperX Fury DDR4-3600 CL18 64GB Kit (2 x 32GB)
主機板：ASUS ROG MAXIMUS XIII HERO (Z590)
顯示卡：Nvidia GeForce RTX 3080 Ti
系統碟：OWC Mercury Electra 6G SSD 1TB
擴充碟：Samsung 980 Pro PCIe 4.0 NVMe M.2 SSD 1TB

測試軟體：CrystalDiskMark 8.0.4，AJA Disk Test

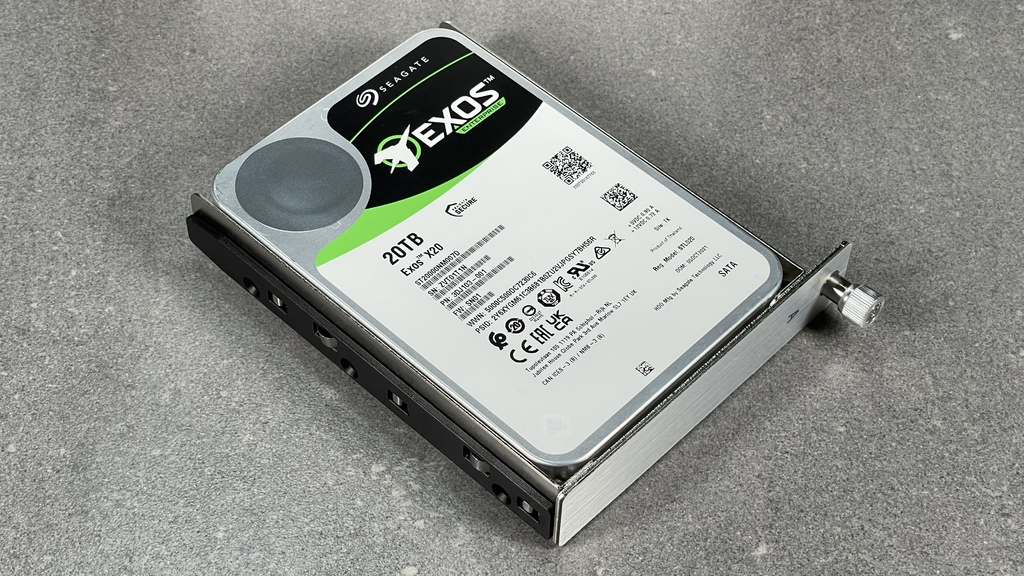

▼這次承蒙 Seagate (希捷) 出借目前業界最大容量的 20TB 企業級 CMR 技術硬碟八顆，EXOS X20 (型號 ST20000NM007D)，官方公佈的最大傳輸速率為 285MB/s，

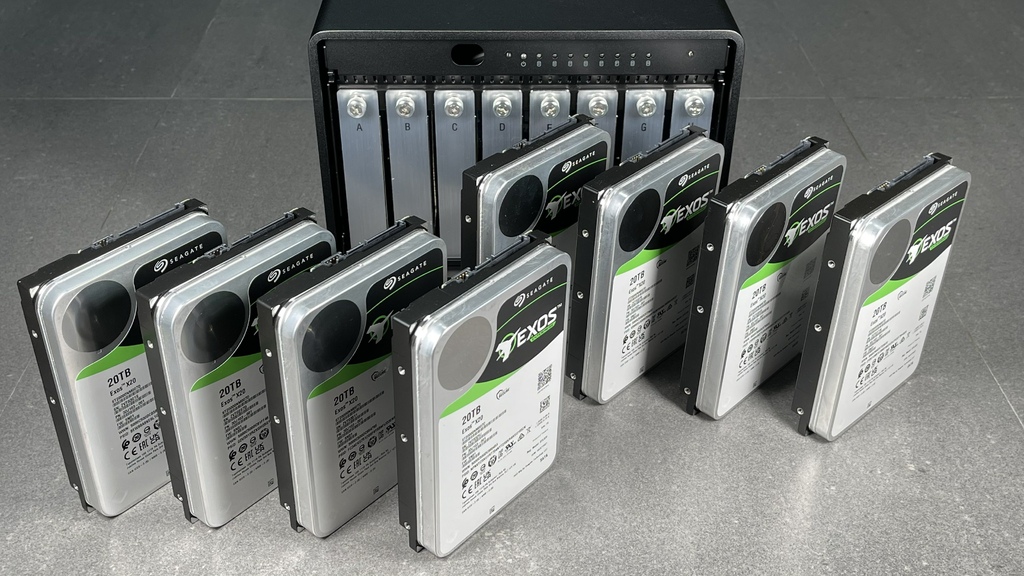

▼8 顆的總容量 160TB，以目前市價一顆大約 21790 元台幣來說，這裡全部就大約 17 多萬元了～，

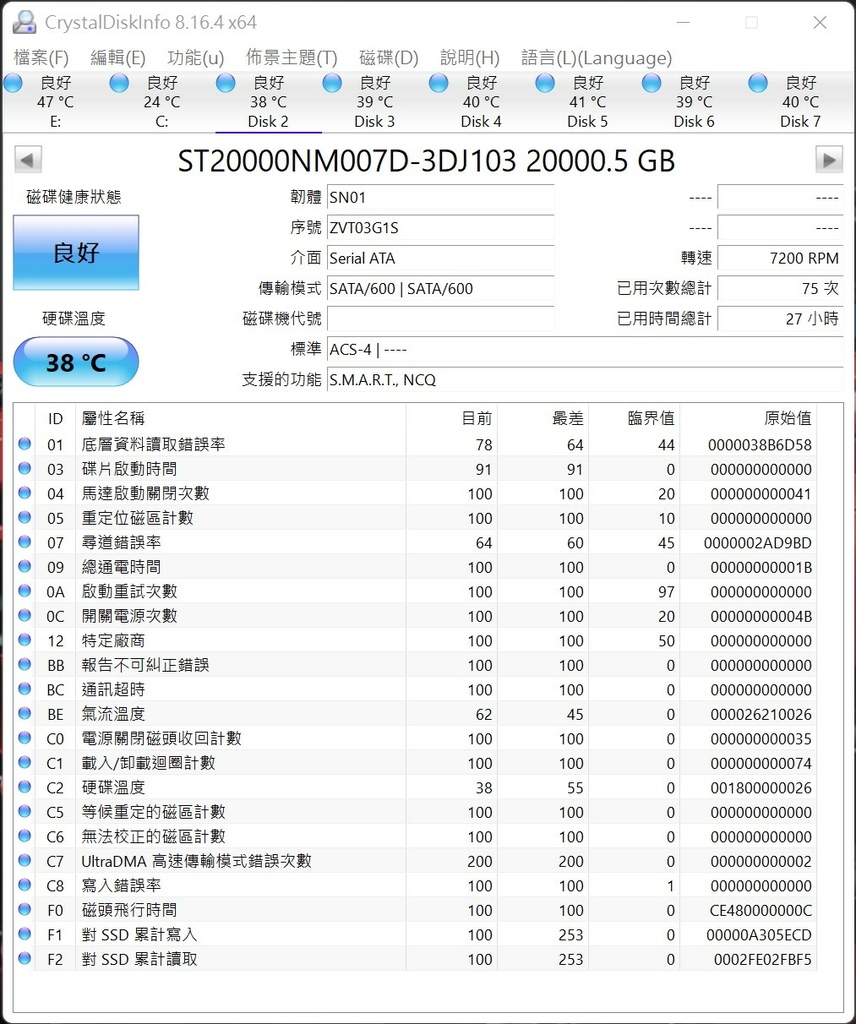

▼以 CrystalDiskInfo 檢測，得到的資料如下，

▼一開始先測試 Seagate 20TB 單顆 EXOS X20 硬碟的效能，未做 RAID，以 AJA System Test 測試，讀寫大約落在 260MB/s 左右，比以往的 16TB 又快了 20MB/s

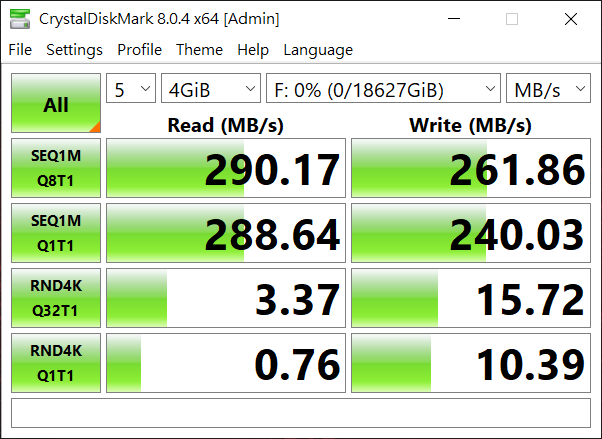

▼以 CrystalDiskMark 8.0.4 測出的數據幾乎與官方公佈的最大傳輸速率 285MB/s 相同，

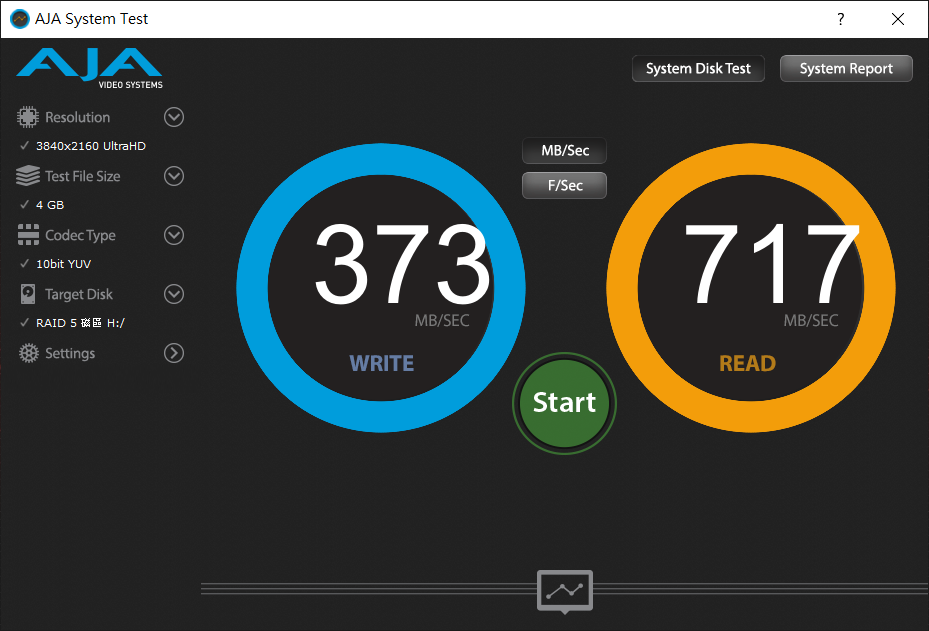

▼關於做磁碟陣列，因為有 8 Bay 可以使用，舉凡 RAID 0, 1, 5 都可以支援，我們先用 8 顆 20TB 做個大家最常用的 RAID5 看看，RAID5 會少一顆容量，所以是 140TB (實際 130TB)，以 AJA System Test 測試，讀寫有些差距，讀取 717 MB/s，寫入 373 MB/s，

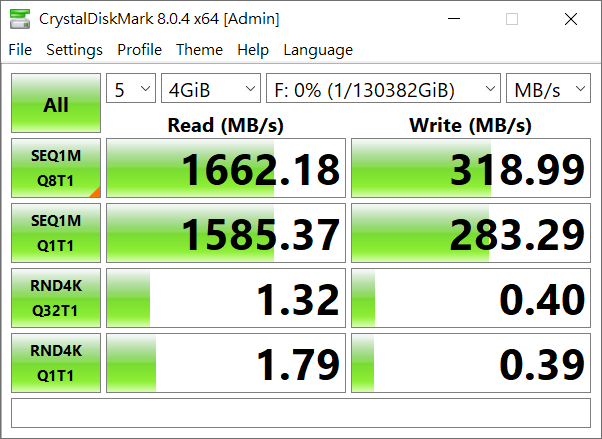

▼以 CrystalDiskMark 8.0.4 測出的數據就更加奇妙，讀取 1662MB/s，寫入 318 MB/s，差距蠻大，這是非常奇怪的狀況。事實上我用了三台不同的 PC 及筆電做驗證，結果還是差不多，因此得到的結論應該是 SoftRAID 目前對於 PC 版本的 RAID 5 效能較差，尤其是在寫入的部分，看看之後的更新能否改善了。

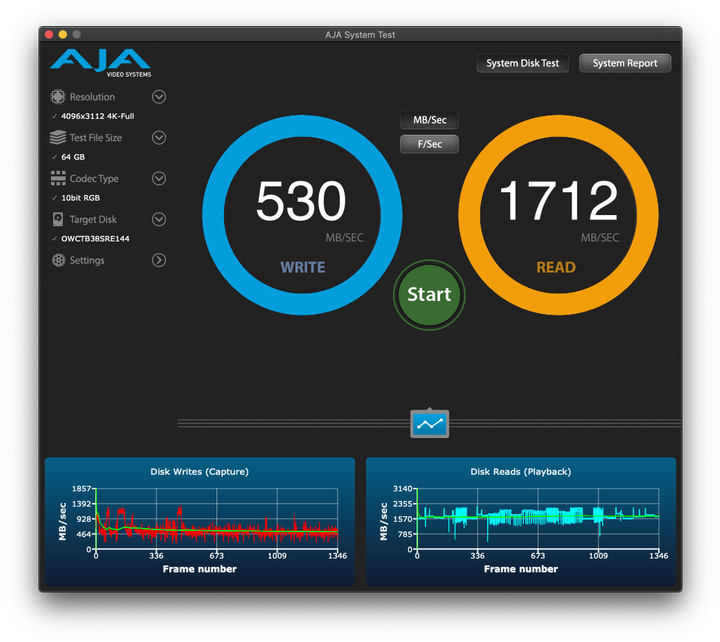

▼對比 OWC 美國官網提供的數據，在 MacOS 上做 RAID5，寫入速度確實比較快，

▼針對 8 顆硬碟做 RAID 0，以 AJA System Test 測試，數據很不錯，讀取 2060 MB/s，寫入 1982 MB/s，

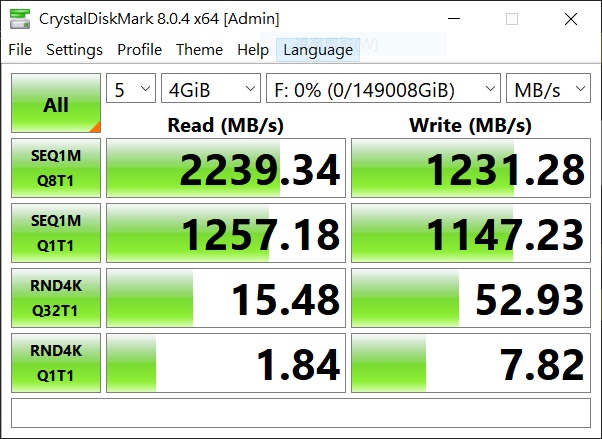

▼以 CrystalDiskMark 8.0.4 測試，數據上有一些差異，讀取 2239 MB/s，寫入 1231 MB/s，

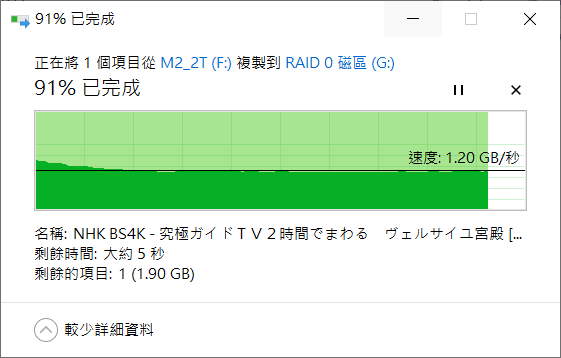

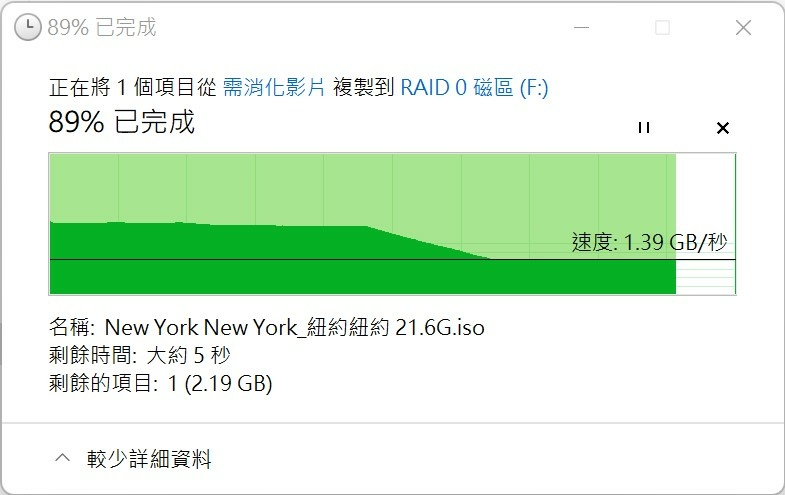

▼實際傳輸速率約落在 1200MB/s 左右，算是不錯的表現，

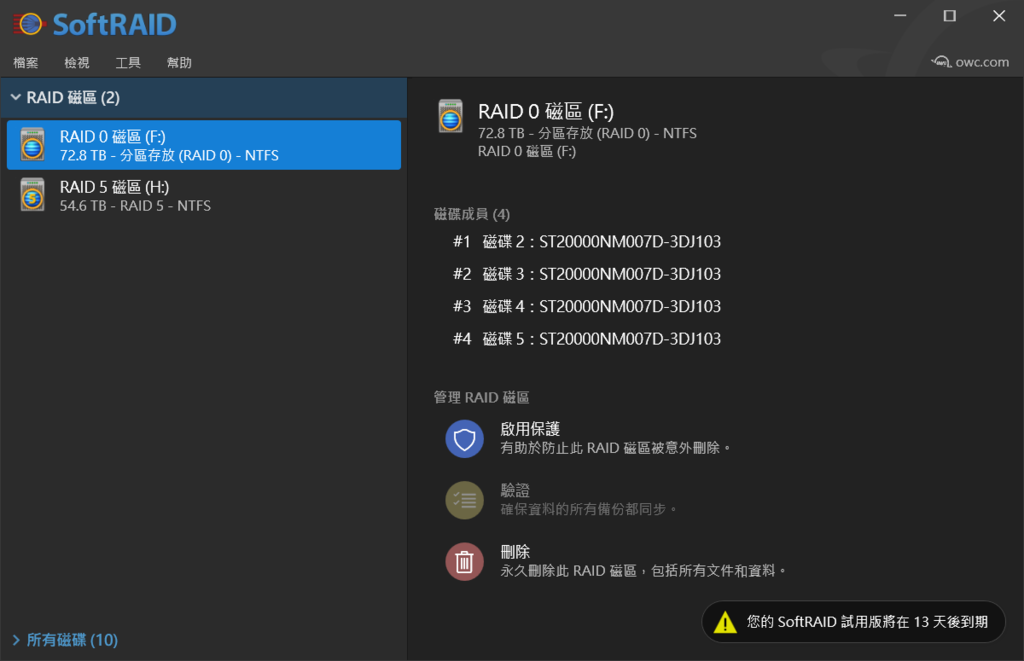

▼由上可以看到，RAID 0 得到速度，RAID 5 得到檔案的保障，有沒有可能魚與熊掌兼得呢？回頭想想，這台 ThunderBay 8 擁有 8 顆硬碟耶，可以建立兩組 RAID 啊！ (4Bay + 4Bay) 分別使用不就搞定了嗎？設定一下就會得到下圖的情況，

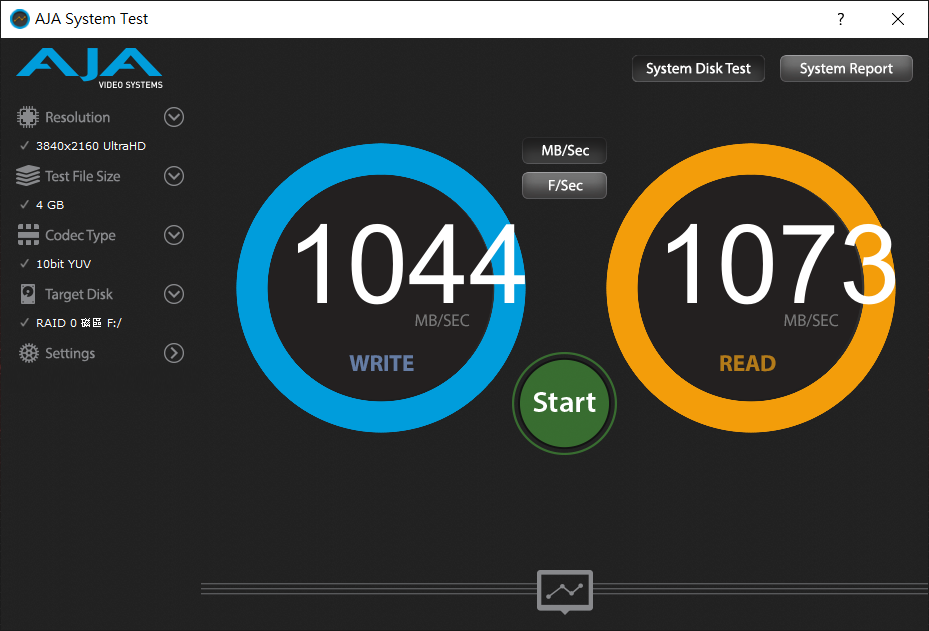

▼以 4Bay 做 RAID 0，以 AJA System Test 測試，讀取 1073 MB/s，寫入 1044 MB/s，幾乎就是 8Bay RAID 0 的一半速度，

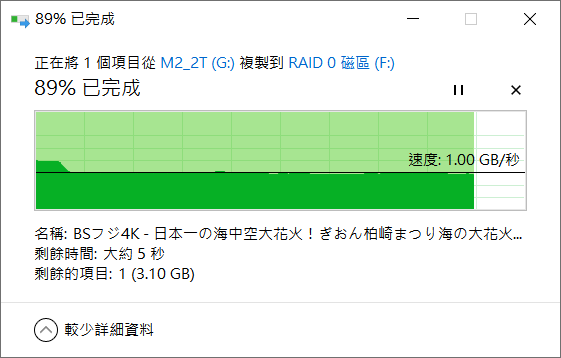

▼實際傳輸速率約落在 1000MB/s 上下，合乎測試結果，

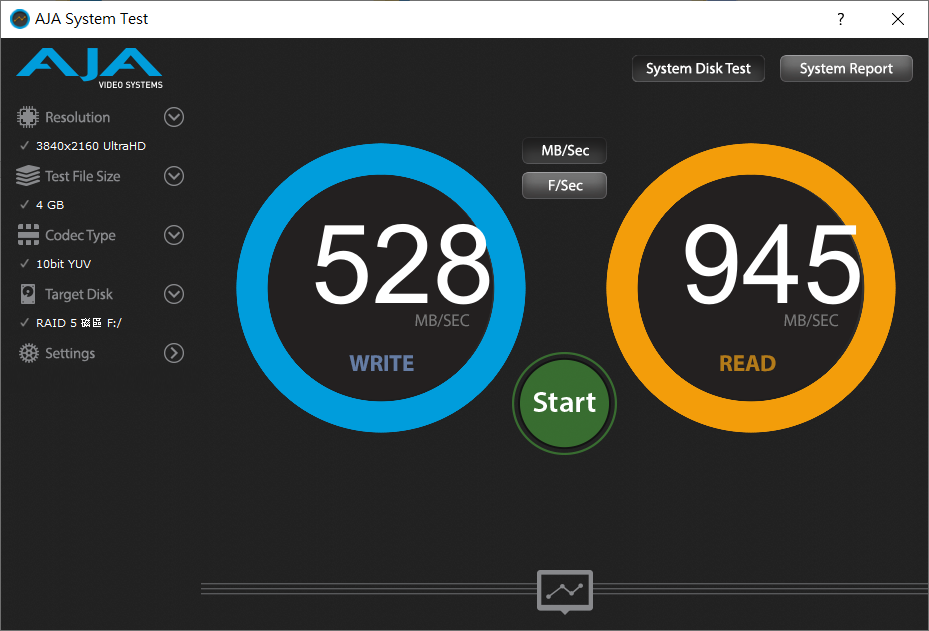

▼如果 4Bay 做 RAID 5，以 AJA System Test 測試，讀取 945 MB/s，寫入 528 MB/s，

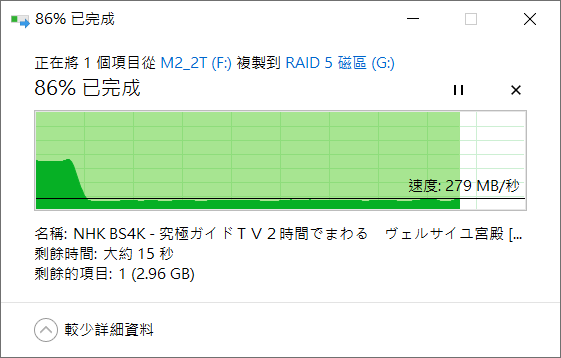

▼實際傳輸速率約落在 280MB/s 左右，還是比較慢的。

    結語：

其實 SoftRAID 在 ThunderBay 8 建立的 RAID 可以運用多種變化，例如 4Bbay + 4Bay、5Bbay + 3Bay 或 6Bay + 2Bay 等等組合，是個堅固與多樣的儲存方案，因此 ThunderBay 無疑是專業用家實用的好選擇。比較可惜的是 PC 這邊 RAID5 的效能稍微差一點，如果是在 MacOS 上使用 APFS 格式就不會有效能上的問題。

優點：

1. 總容量最高達 20TB x 8 = 160 TB，兼具容量與速度，甚至可以菊鍊方式擴充至六台。

2. 配備 Kensington 安全孔與前蓋板鑰匙，減低被竊風險。

3. 隨機附贈的 SoftRAID 軟體支援多樣化的 RAID 創建方式。

建議改進：

1. SoftRAID 的繁體中文用語修正。(這很快可以改正)

2. SoftRAID 的 PC 版針對 RAID5 的效能提升。
