 前言:

AKiTiO 的 Node 擴充盒系列在艾客優品的努力經營之下,產品算是非常齊全了,有興趣可以參考小弟過往的文章,

但這系列在專業領域出現了一些使用回饋:一個插槽不夠用啊!

桌機的主機板 PCIe 插槽通常至少有兩組,因此這個時候,Node Duo 誕生了~~

 開箱:

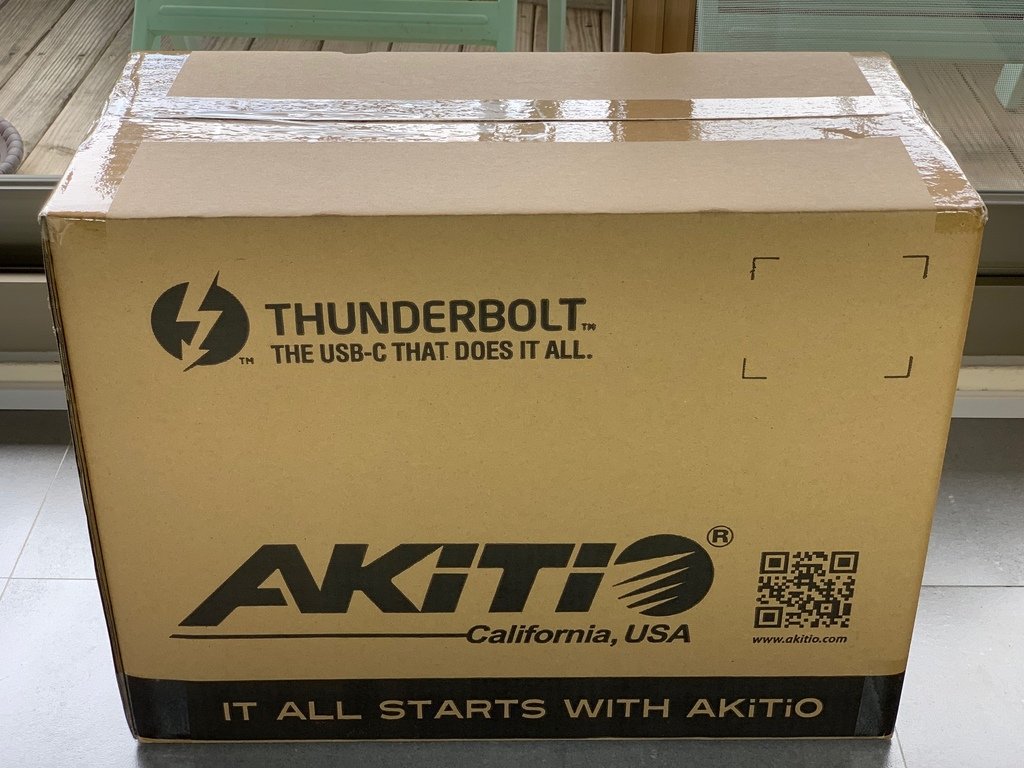

▼箱體還蠻大的,看起來很牢固,


▼果然,拍攝中兒子跳上去也沒問題,老爸可是捏了把冷汗,


▼外箱裡面還有一個內箱,因為重量稍重所以設計了提把,



▼看到了嗎?很大方的內附一條免費 2米 Thunderbolt™ 3 線材,


▼箱子側面標註了特色,

  • 兩個 Thunderbolt™ 3 連接埠
  • DisplayPort 輸出可擴充成雙螢幕
  • USB-C 供電功能 ( PD ) 提供 60W 電源
  • PCIe Gen 3.0 x2 規格可安裝 2 張 PCIe 卡
  • 每個插槽 (PCIe x16 插槽) 提供到 25W 的電力
  • 外接 150W 電源


官網上描述的特色:
  • Thunderbolt™ 3 雙向 40Gbps 閃電般的傳輸介面。
  • 2 個 PCIe x16 插槽,支援半長、全高、雙卡寬度。
  • 2 個 PCIe x16 插槽,支援 PCI Express 3.0 x2 規格。
  • 額外提供顯示器輸出的 DisplayPort 連接成雙螢幕模式。
  • 可串接 Thunderbolt 3、USB3.1 和 DisplayPort 設備。
  • 一個 USB-C 連接埠,提供 60W 充電功能,給相容的筆電使用。
  • 大面積網版開孔加速機殼風扇的主動式散熱。
  • 手提把設計,兼具美觀與攜帶功能。


▼把內箱打開之後是泡棉,有兩個洞方便拿取,


▼裡面有一包說明文件跟機器本體,左邊那盒則是線材,


▼說明文件包括了安裝手冊、專用貼紙、提醒升級 TB3 的說明紙等等


▼安裝手冊是多國語言,


▼線材包裡面有電源供應器、電源線、免費的 2 米 TB3 線材,還有魔鬼氈束線帶 (辨認用),


▼過去多半都是附上 0.5米的線,這次直接附上 2 米 TB3 線,這條線光市價就接近 2000 元了,長度也很夠用了,


▼電源供應器的體積稍微偏大,不過輸出可以達到 12V 12.5A,也就是名符其實的 150W,足以應付兩張 PCIe 卡,


▼它的接頭是 6 Pin,連接更牢固,線材可以承受 300V,攝氏 80 度 C,


▼電源線這端也同樣很安全,線夠粗,


 本體外觀:

這次的烤漆顏色與以往有些差異,是更深一點的金屬灰,整體看起來與 MAC 電腦非常協調,體積當然比以往略大,


握把的部分算是順手,不過感覺邊緣還可以再圓滑一點會更好,


正面是 AKiTiO 的 Logo 銘牌,兩邊是散熱孔,


銘牌與烤漆的質感都很好,它同時也是電源燈號,橘色是電源開啟,藍色是已連線 TB3,


側面也有整塊的散熱網,左側的凹槽是前方,凹槽的設計是方便用家取出內部的機架,

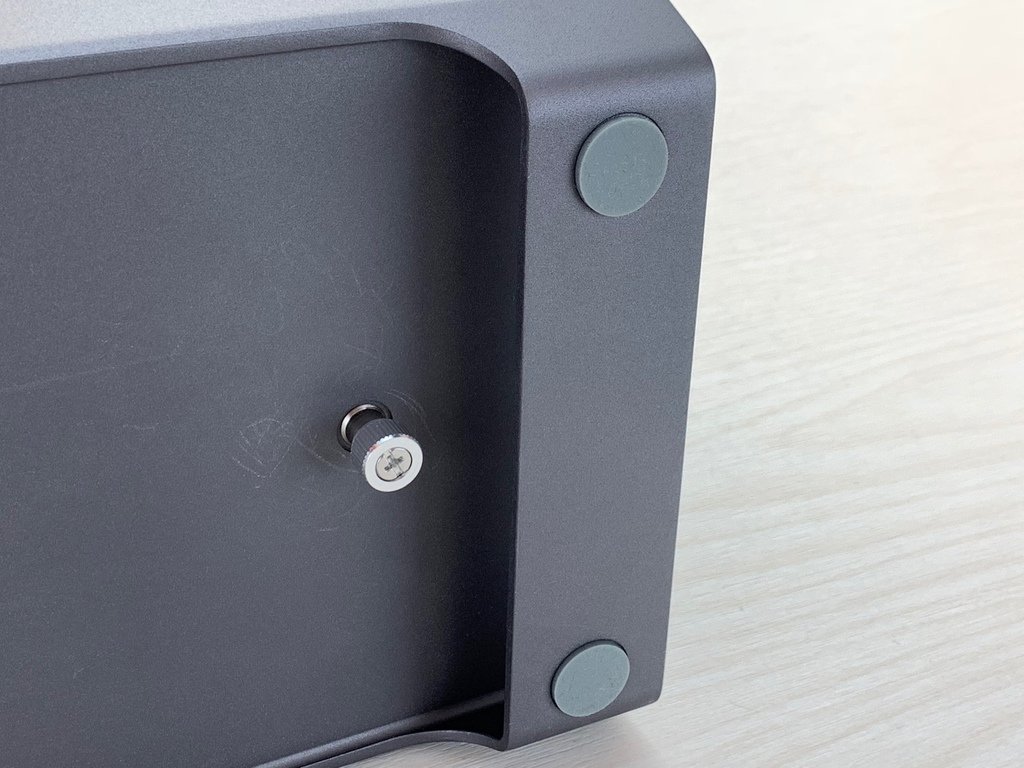

往上翻起,底部除了四個大塊的防滑膠墊以外,中間還有兩個免工具的螺絲,


螺絲其實就是為了固定內部機架,


螺絲以徒手鬆開就可以將內部機架抽出


接著翻到背面,類似許多桌機機殼,有四個 PCIe 孔,每個孔都有檔板,( Node 字樣左邊有一塊方形痕跡,後面揭曉其功能 )


左側有 DisplayPort 連接埠,兩個 Thunderbolt 3 連接埠 ( 一個 15W,一個 60W ),最下面是電源供應器 6 pin 插孔 DC 12V,中央還有 Kensington 防盜鎖孔,

其中 60W 的 TB3 連接埠可以為筆電充電,但要注意,並非所有的筆電都支援 TB3 連接埠供電,


拉出中間的機架就會看到風扇與 PCB 基板,


▼換個角度來一張


▼移除外殼就剩下內部,底下是兩個 PCIe 插槽,


▼前方是 12cm 的散熱風扇,


▼ PCB 板在內側。

這裡同時也可以看到雙檔板對於厚卡也沒問題,


▼PCIe 擋板上的螺絲也很貼心的使用免工具螺絲,


▼接下來看看外殼,底下中間有螺絲孔


▼正面看過去更清楚


▼兩側是散熱網孔,然後有溝槽,


▼如果將風扇拆下來,


▼風扇與 PCIe 板,中間連著電源線,


▼固定風扇的螺絲是使用六角星狀螺絲,


▼左邊是前方那塊,導電可以讓 LOGO 發光,右邊是風扇,


▼風扇照慣例採用 SUNON 的磁浮風扇,減低風切聲,12V 1.9W


 測試:

▼趕緊把各式各樣的 PCIe 介面產品拿出來測試,一字排開,相當壯觀!

Node Duo 支援的是標準「半長全高」2 Slot 寬度的 PCIe 卡,不過如果是長卡當然也可以不裝外殼使用,


▼原廠建議的尺寸如下:


▼左上是價格驚人的 Intel Optane SSD 905P,右上是 AKiTiO 自家的 10GbE 網路卡 (將會有一篇專文介紹),

然後是 Gigabyte 的短卡顯卡 GTX 1070,右邊是 SAS 硬碟轉接卡,最下面是 ASUS 長卡顯卡


▼Intel Optane SSD 905P,拿在手上有一種莫名的興奮感,因為實在是太強大,


▼同時也蠻感動的,這麼高階的產品來自於台灣,容量高達 1.5TB,


▼忍不住多拍了幾張,通電時,散熱塊中間會有燈光效果,


▼SSD 905P 與 10GbE 網路卡,長度完全沒問題,



▼搭配 Gigabyte 的短卡 GTX 1070 也沒有問題,



但如果安裝一張 ASUS 的長卡顯卡,就會發現凸出來了,如同前面所述,必須將前面板及風扇拆掉,


▼凸出來不打緊,電源怎麼接呢


▼後方有一個小孔,


▼可以把電源線從側面拉進來,但是單一條還沒問題,如果是兩條電源線的線徑,這個孔就太小了,


▼原廠當然有想到這個問題,所以背面還有一塊處理過的金屬片,需要時可以用工具將它移除變成更大的開孔,


▼這樣就可以從後方穿過,



▼但一般 PC 的 ATX 電源供應器不接上主機板是無法過電的,需要用一個跳線蓋,


這個跳線蓋在 PS_ON# (Power Supply On) 這個接腳上做了跳線,蠻方便的,


▼接好後就變成這樣子,


▼當然,如果你的顯卡需要更高的供電瓦數,也可以換成別的電源供應器,底下這款是從 Node 上拆下來的,


▼這樣更袖珍簡潔,


▼想查詢自己的顯卡供電是否足夠,原廠建議的電源配置如下:




 測試:

必須要說明的是,由於 Thunderbolt 3 的頻寬為 40Gbps,平均分給 2 組 PCIe 插槽就成為 PCIe x2 的頻寬;假設是需要 PCIe x4 頻寬的 10GbE 網卡或 PCIe SSD 來說,相對的性能上會打折扣。

Intel 905P 因為有其他用途所以暫時無法借測。

▼將 Node Duo 接上電腦,會出現提示訊息,

Node Duo01.JPG

▼可以選擇永遠連接,不用每次再設定

Node Duo02.JPG

首先是技嘉的 GTX 1070 短卡(半長),使用 CPU-Z 來檢查,可以看到 GTX 1070 的資訊

Node Duo03.JPG

▼如果是筆電的 CPU 內建的 HD 620,使用 FurMark 測試,分數只有 118 分

Node Duo04.JPG

▼筆電經過 TB3 外接 Node Duo,GTX 1070 讓分數達到 1278 分,開外掛了!!


接著換上 Nvidia GeForce GTX Titan X 長卡,


以 GPU-Z 同樣可以抓到,


試玩一下 Project Cars 2,以筆電原本的實力根本無法看到最棒的畫面,


▼有了 Node Duo + GTX TITAN X,直接效能全開。。。


▼細緻度破表了!!



▼插花一下推薦一個商品,使用 RockTek (雷爵科技) 的 GP1000 遊戲手把,可以完整模擬微軟 XBOX 的手把,操作上每個按鍵都可以對應,還有震動功能,



 結語:

Node Duo 可以搭配用家不同的需求,在擴充其他 PCIe 介面的設備時比起 Node 更有彈性,而與電腦之間只需要一條 Thunderbolt 3 連接線,確實相當方便。

整體的做工跟質感也維持 AKiTiO 的高標準,唯一的小缺點就是對應長版顯示卡的時候比較不美觀,但短版顯卡的使用者就沒有這個困擾,以上給各位參考

 廠商資訊:

廠商名稱:AKiTiO 艾客優品
廠商電話:0800-890-828
廠商網址:www.akitio.com.tw
建議售價:13,800元
