本篇文章內容較長，可以跳躍觀看，
前言：
並非每個人都有桌上型電腦，許多人擁有的可能是移動方便的筆電或是節省空間的小電腦 (例如 iMac、Mac mini、Intel NUC)，
這些使用者如果想要擴充功能就需要今天的主角了，Thunderbolt 3 連接埠 (以下簡稱 TB3) 就是讓你只需要一條線就可以擴充，現行的筆電或是小電腦都慢慢普及搭載了 TB3 。
今天要開箱的這台 OWC 發售的「Mercury Helios 3S」是一台擁有 TB3 及 PCIe 介面的小型外接盒，有了 PCIe 的介面等於可以擴充許多功能，諸如以下：
- 10GbE 網卡 >> 網路速度由一般的 1GbE 提升至 10GbE
- 音效擷取卡(音效卡) >> 音效擷取功能。擴充為 5.1 或 7.1 聲道。解碼高音質 Hi-Res 音樂格式。
- PCIe 轉 SAS 或光纖連接介面 >> SAS 硬碟或高速光纖網路
- 磁碟陣列卡 >> 可做磁碟陣列 RAID
- PCIe 介面的 SSD >> 等於是高速外接硬碟，尤其是當今熱門的 M.2 NVMe SSD，可當遊戲或專業圖像運算的暫存區
- 影像擷取卡 >> 目前主流的擷取卡已經可以擷取 4K 60p HDR 的影像，直播主或實況主常用
- U.2 NVMe SSD 轉接套件 >> U.2 是高速、大容量的代名詞，極可能成為未來之星
【產品特色】
- 兩個 Thunderbolt 3 連接埠
- 專用的 DisplayPort 1.4 連接埠
- 用於半長，全高，單寬度或雙寬度的 PCIe 卡
- 輕鬆安裝介面卡，無需工具
- 工作同時充電：85W 可為筆記型電腦充電
【產品規格】
- 外殼材質：金屬鋁材
- 支援系統 (macOS)：macOS 10.13 或之後版本
- 支援系統 (Windows OS)：Windows 10 或之後版本
- 硬體要求：採用 Thunderbolt 3 連接埠的 Mac 或 PC (Thunderbolt 2 需要透過認證過的轉接裝置才可以使用)
- 驅動程式 (macOS)：不需額外安裝
- 驅動程式 (Windows OS)：不需額外安裝
- 連接介面(晶片)：Thunderbolt 3 (Intel JHL7440) ; DisplayPort 1.4
- 傳輸速率：Thunderbolt 3 (40Gb/s 或 5000MB/s)
- 支援插槽：PCIe（X16）插槽
- 插槽規格：PCIe 3.0 x4
- 電源：外部電源 AC 100~240V，50/60Hz ; 直流輸出：12V/12.5A
- 產品尺寸(長x寬x高)：23.3cm x 14.3cm x 8.2cm
- 產品重量：1.6Kg
【使用 PCIe 卡 - 注意事項】
- 一張 PCIe 3.0 卡，半長，全高和雙寬
- 利用 PCIe 3.0 x4 連接埠的 PCIe 卡。不支持至少需要 8 條或更多 PCIe 通道的 PCIe 卡。
- 不支援 GPU
- 如果該卡需要驅動程式，則必須支持 Thunderbolt。
- 不支持需要 75W 以上的卡。
▼OWC 的產品包裝配色為藍白色，正面有產品名稱與照片，Chassis 是機架的意思，
▼左下角有幾個特色的圖示，分別是：
- 工作同時充電：可為筆記型電腦充電 (等於可以減少占用一個連接埠)
- DisplayPort 支援 4K 解析度輸出
- 對應 Mac 及 Windows 雙系統
- 具備 Thunderbolt 3 連接埠

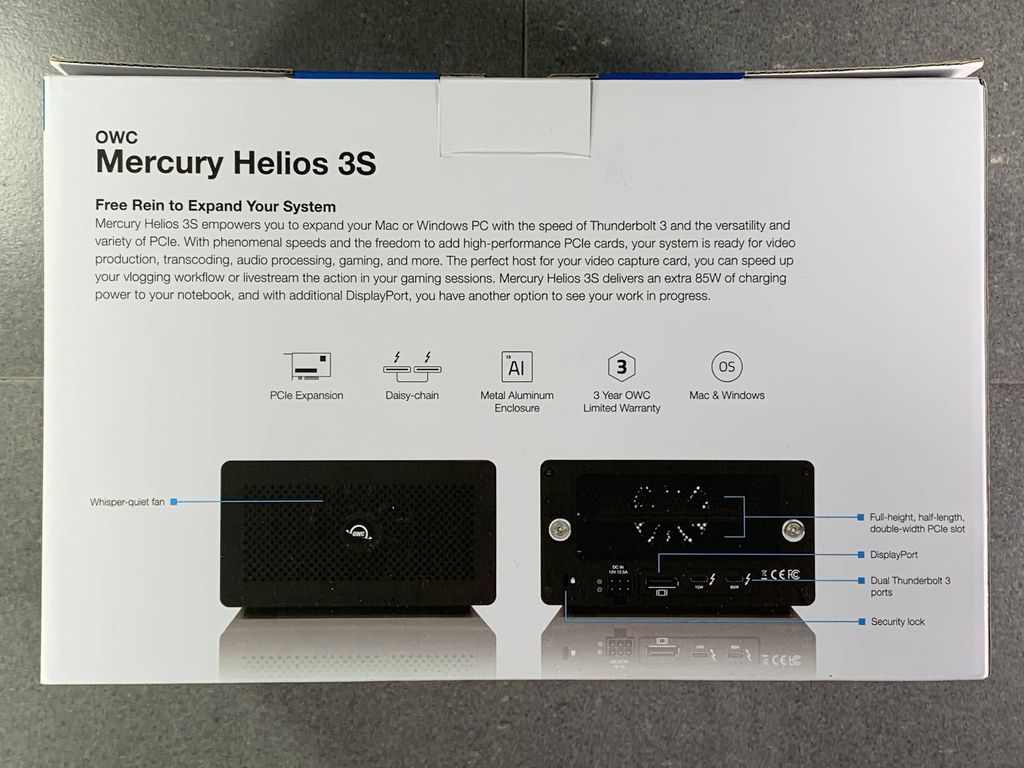

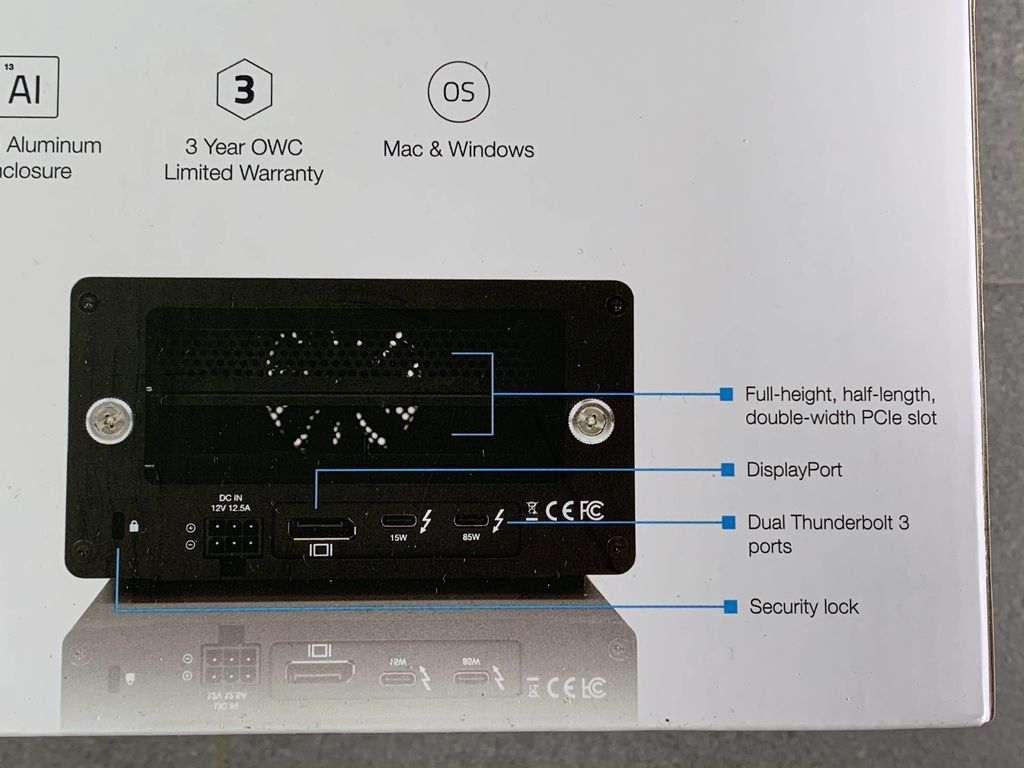

▼盒裝背面有產品圖示，PCIe 擴充、對應菊鍊、鋁製金屬機殼、3 年有限保修、對應 Mac 及 Windows 雙系統，
▼正面有安靜的風扇，
▼背面的 I/O 我們後面再看，

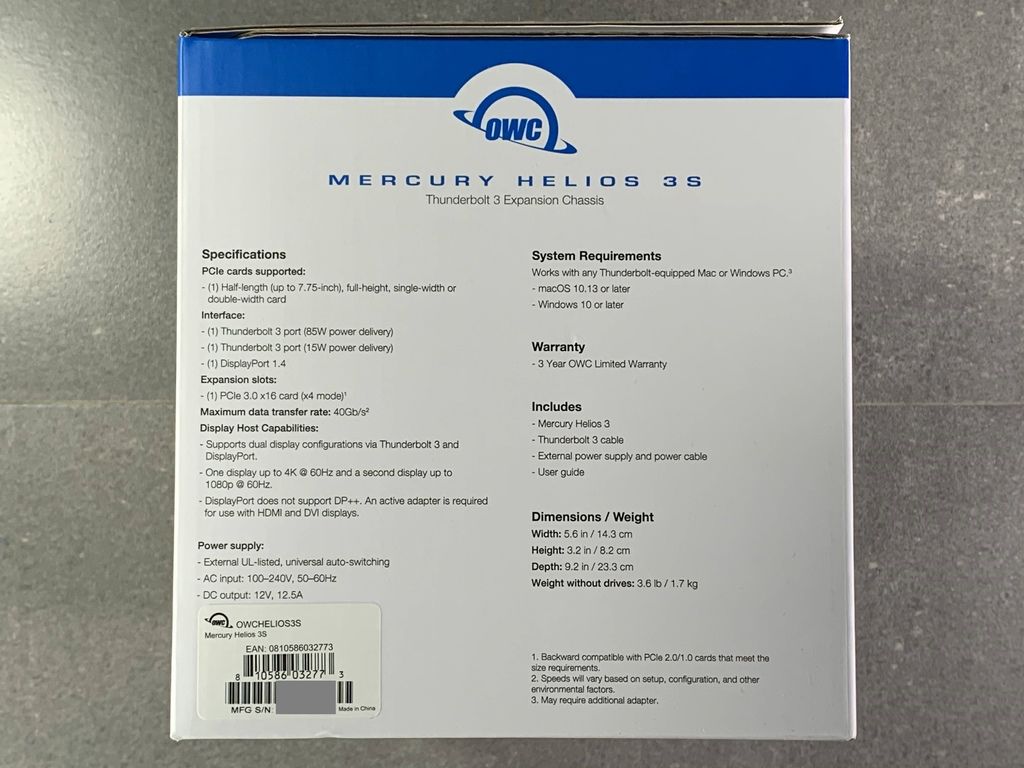

▼盒裝側邊則是規格表，比較需要注意的有
- 對應雙螢幕輸出 DisplayPort + TB3
- 這時 DisplayPort 支援 4K 60p，但 TB3 就只能支援到 1080p 60p
- DisplayPort 不支援 DP++

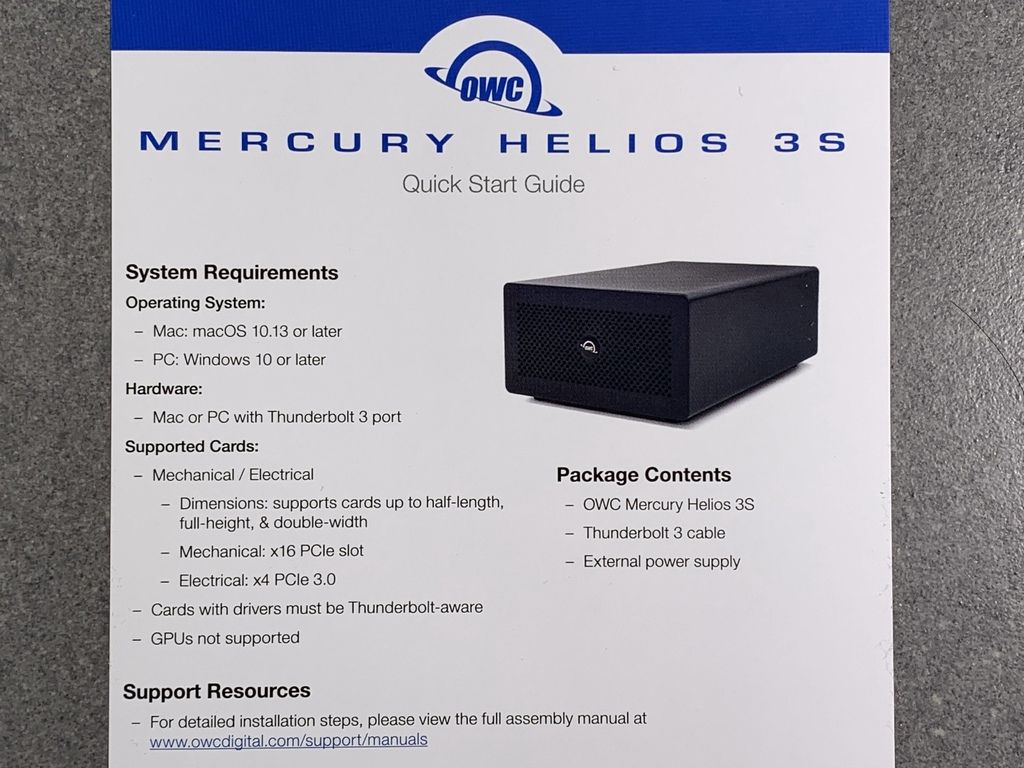

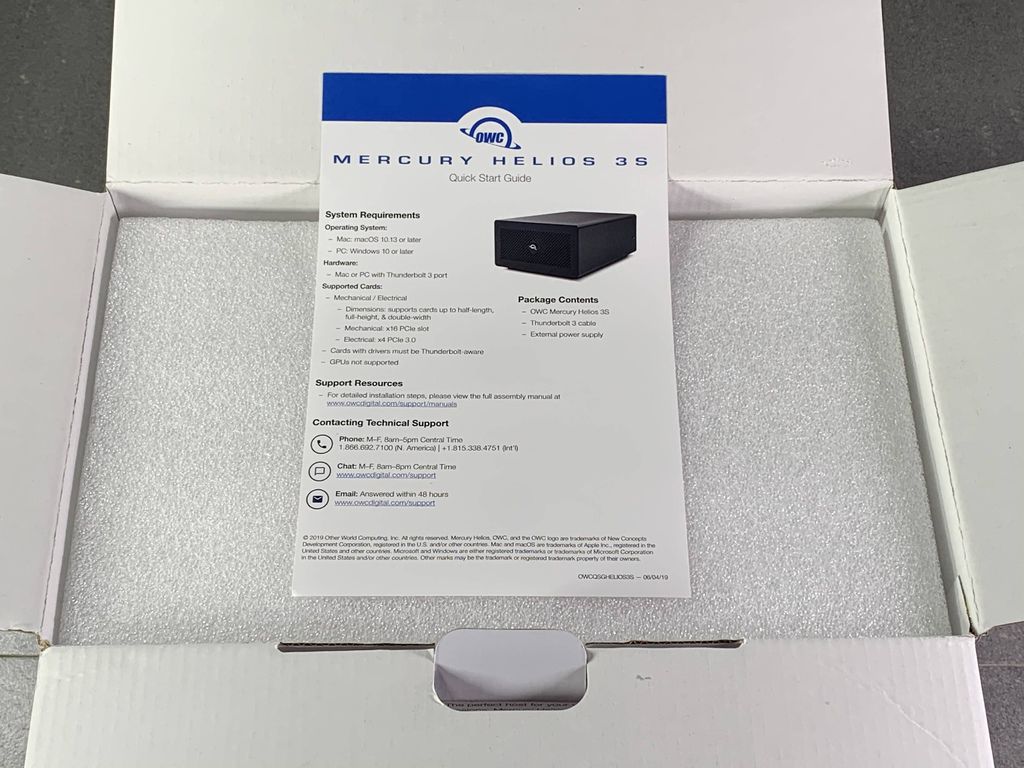

▼打開之後裡面有一張使用說明文件，
▼內容與盒裝側面差不多，
▼再往下就是本體與配件盒，

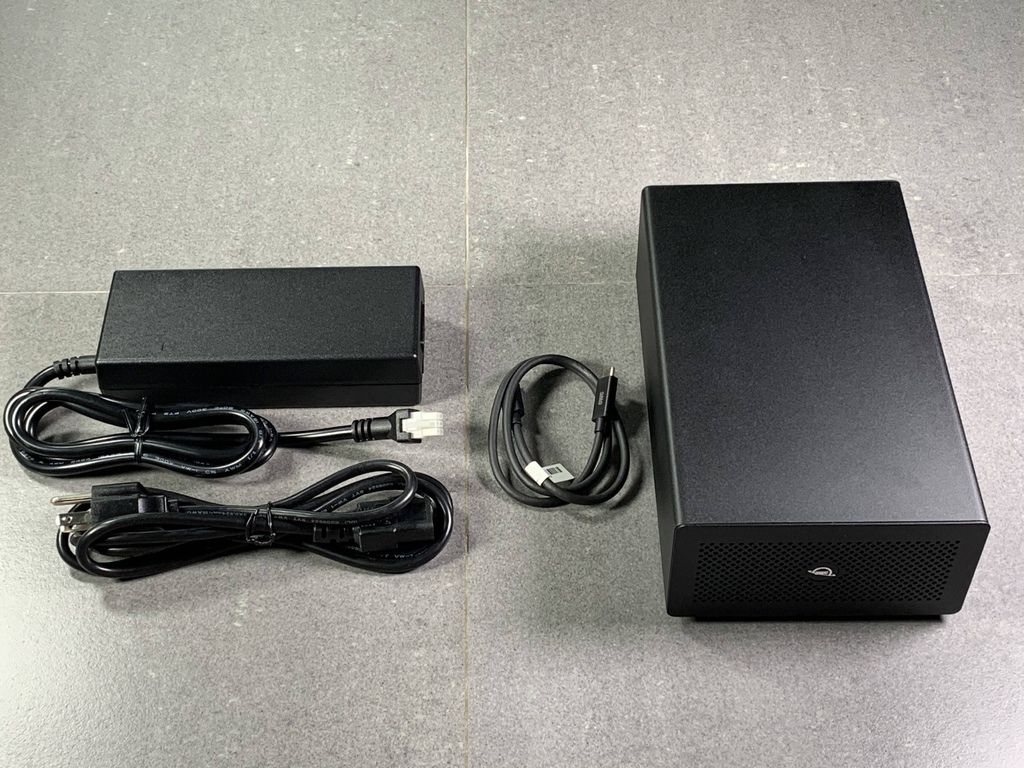

▼所有的內容物如下，包括電源供應器、電源線、TB3 線材及本體，

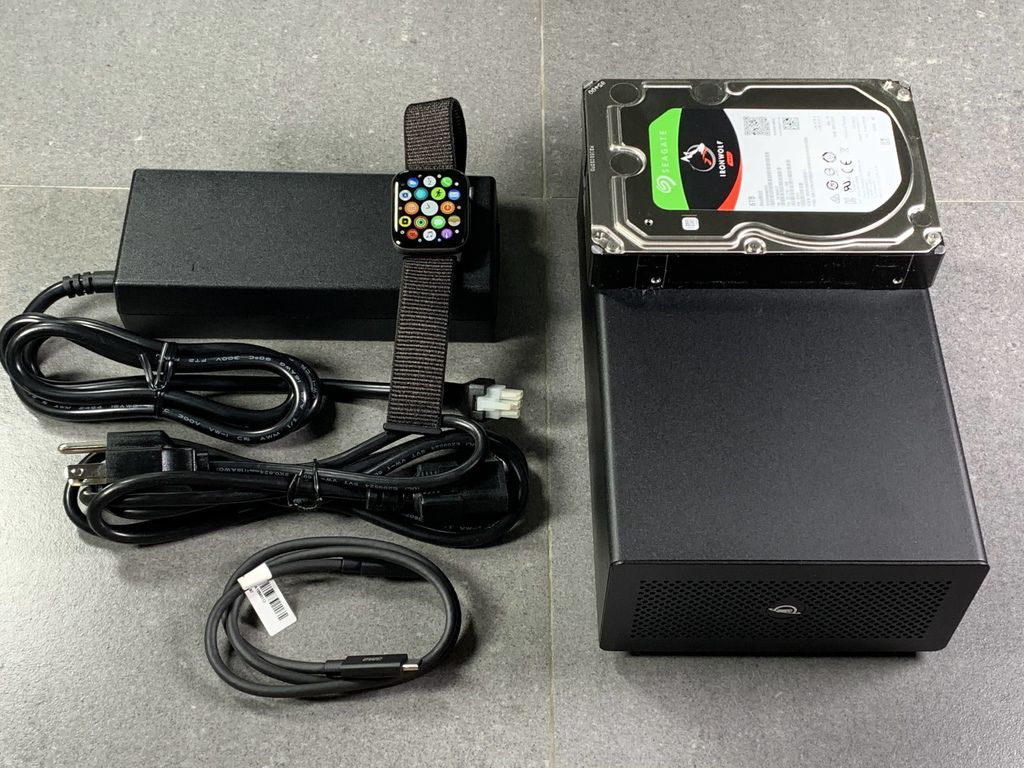

▼以 Apple watch 及 3.5 吋硬碟作為尺寸比較，

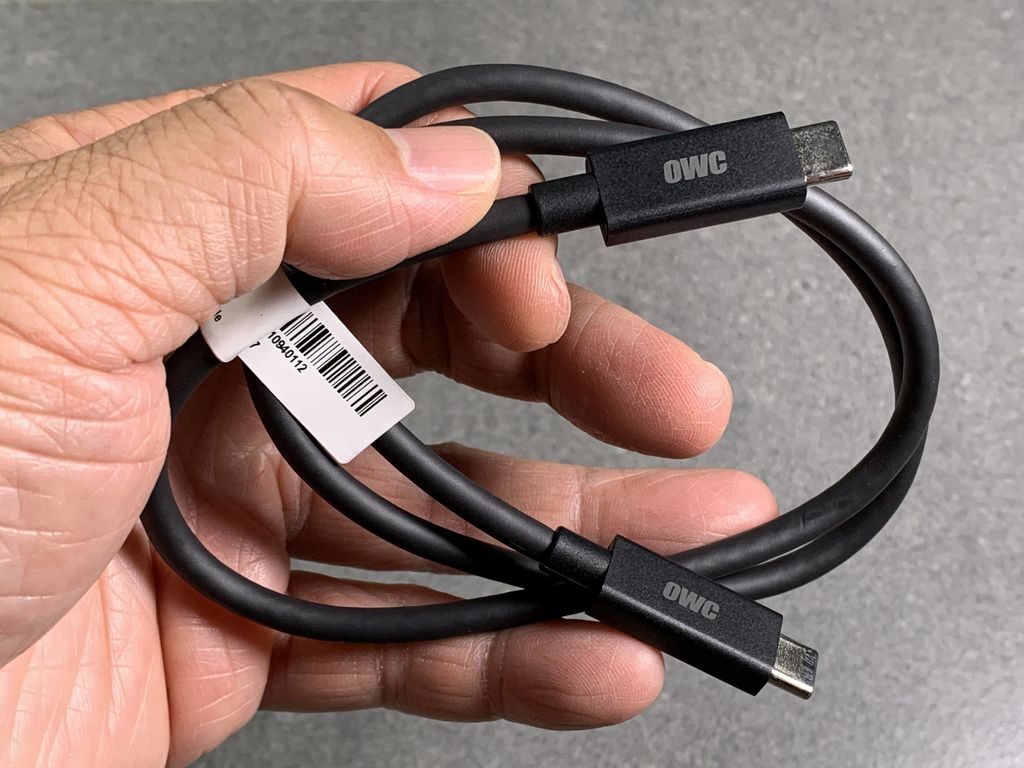

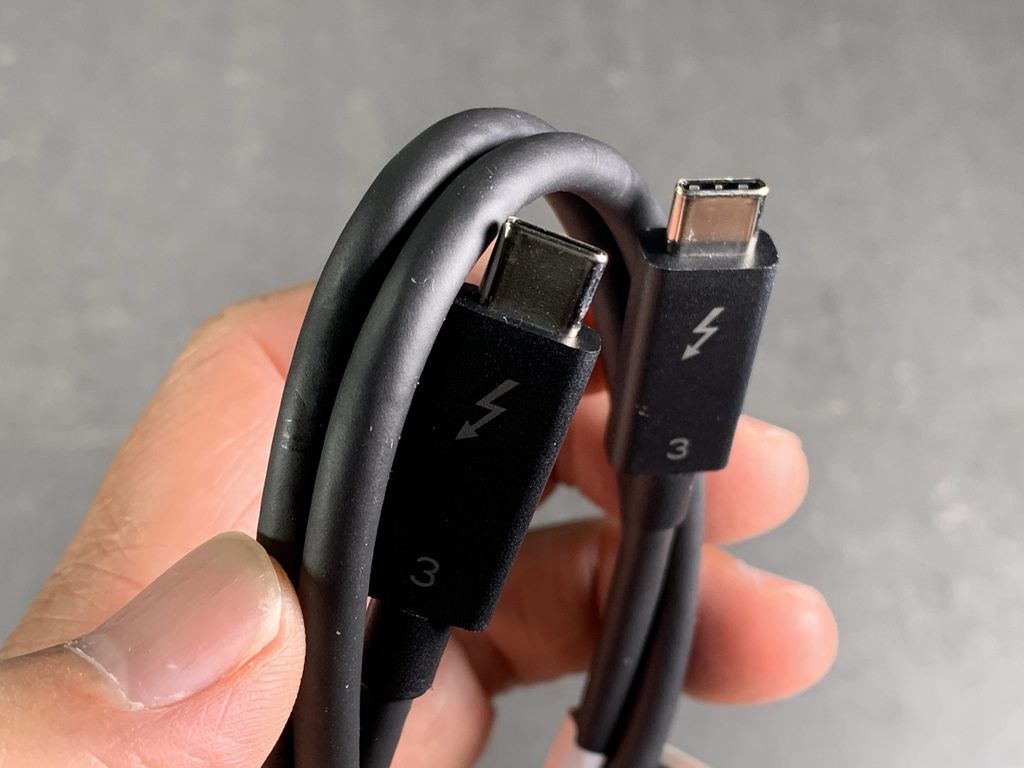

▼TB3 線材上面有 OWC logo，長度為 30cm，
▼請認明閃電標誌，

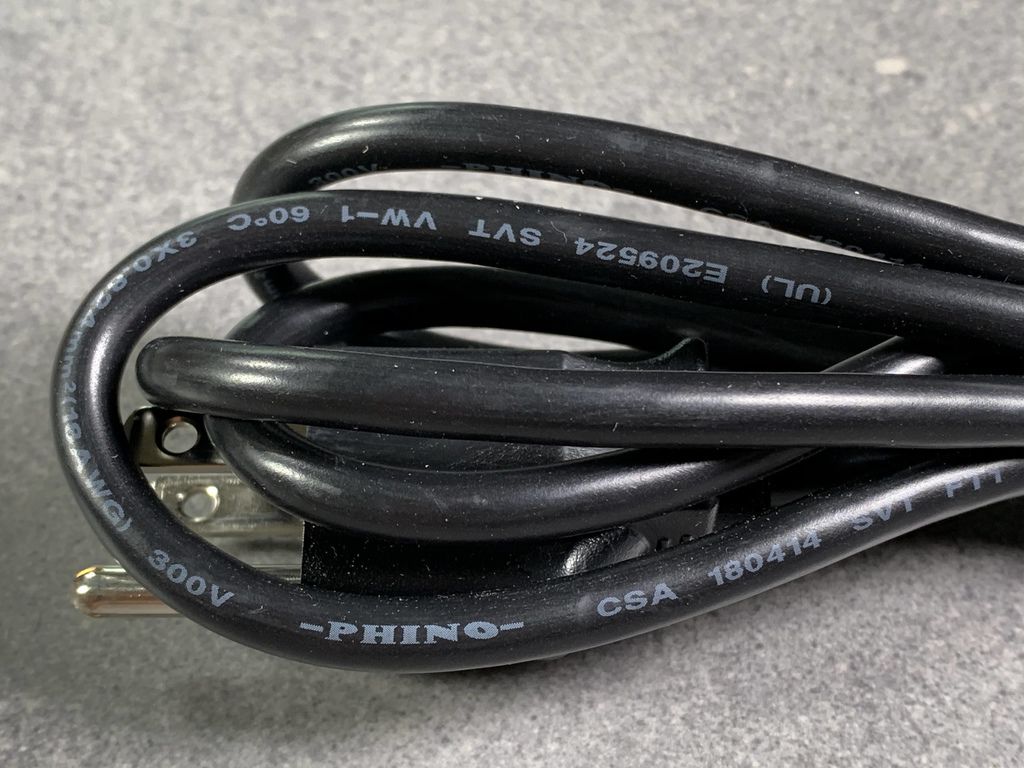

▼電源線為「儀軍電線電纜股份有限公司」承製，導體使用裸軟銅絞線並以 PVC 絕緣包覆，額定溫度: 60℃，額定電壓: 300V，通過 UL VW-1 垂直耐燃測試，

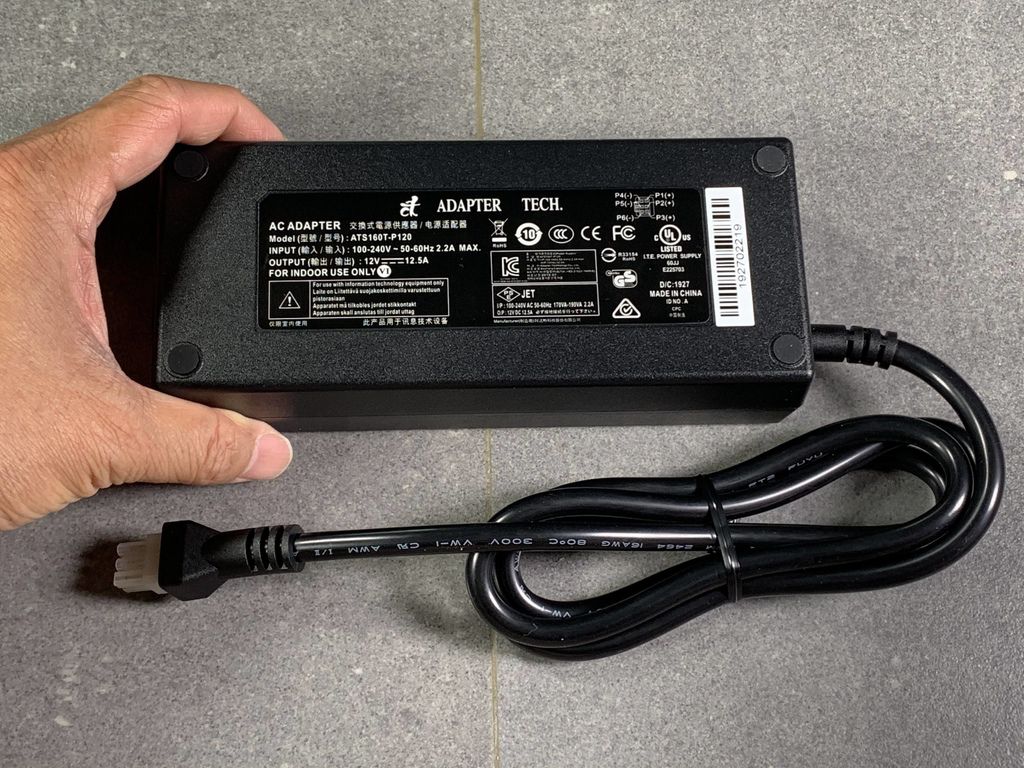

▼電源供應器體積有點大，

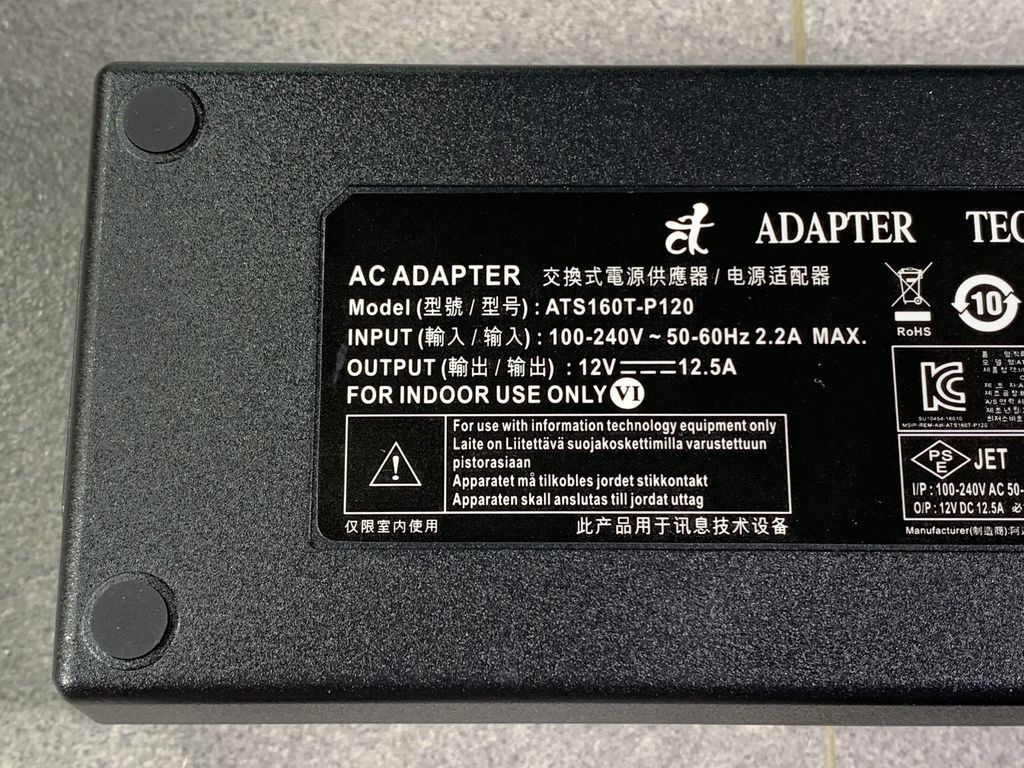

▼輸出達到 150W，非常充足，

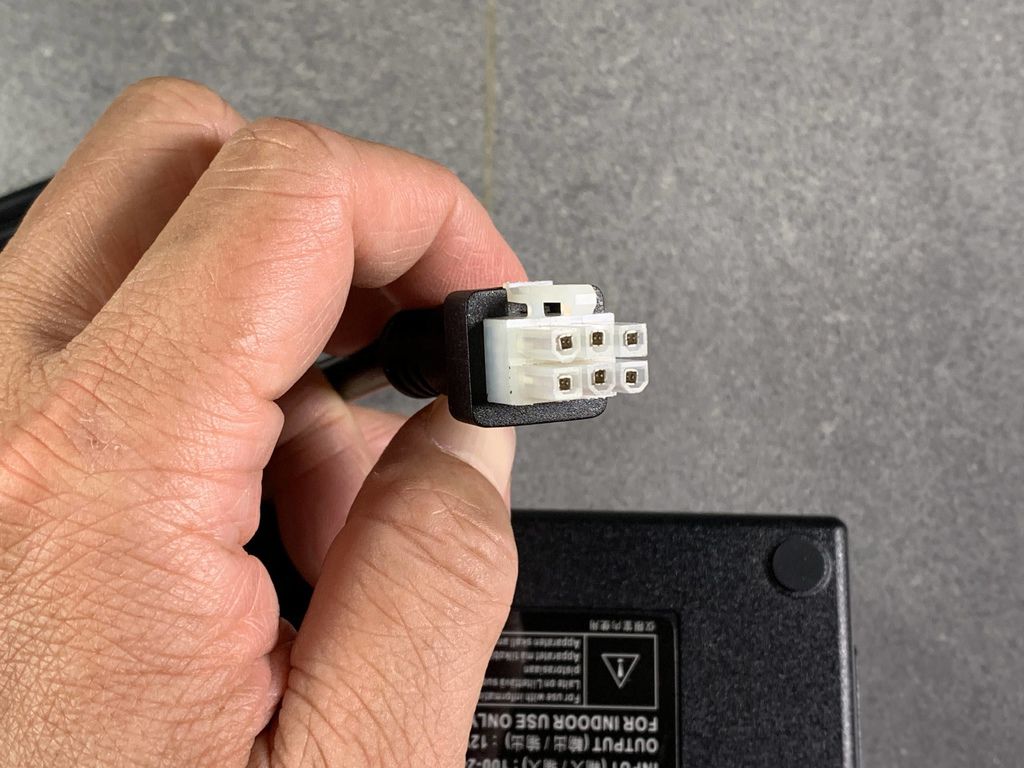

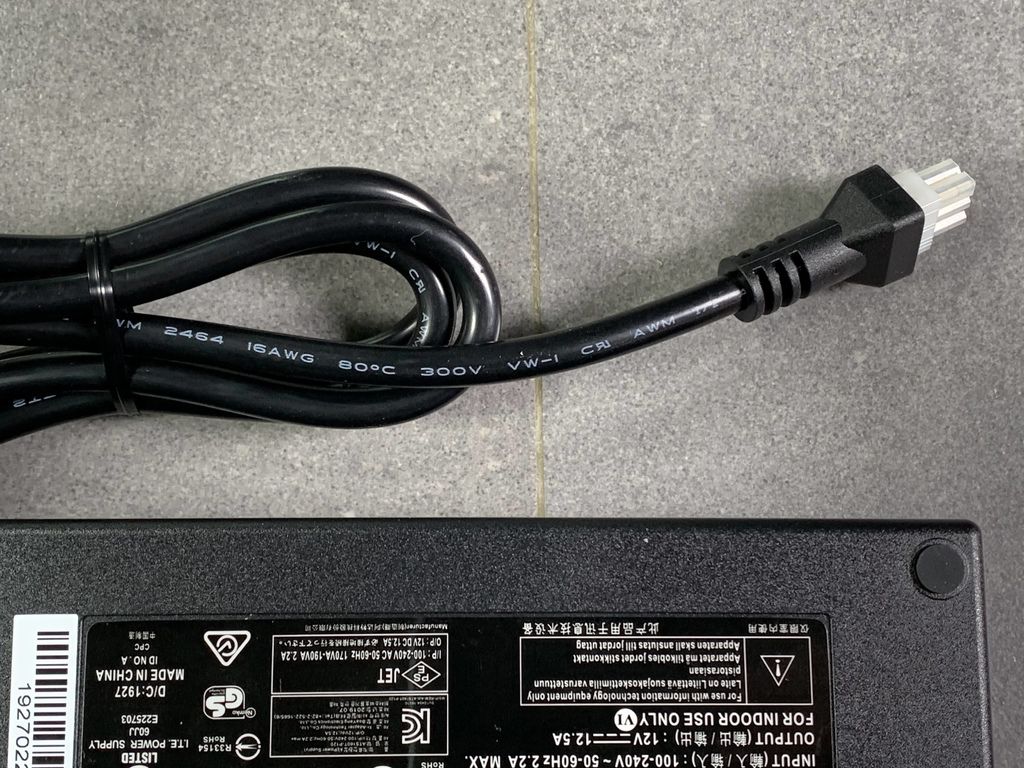

▼電源供應器的電纜末端採用 6 pin 電源接頭，好處是可以固定住本體而不易脫落，
▼纜線比電源線更粗，額定溫度: 80℃，額定電壓: 300V，同樣通過 UL VW-1 垂直耐燃測試
▼
▼OWC 在塑膠袋包裝都會印上警語，避免給兒童玩耍以免窒息，

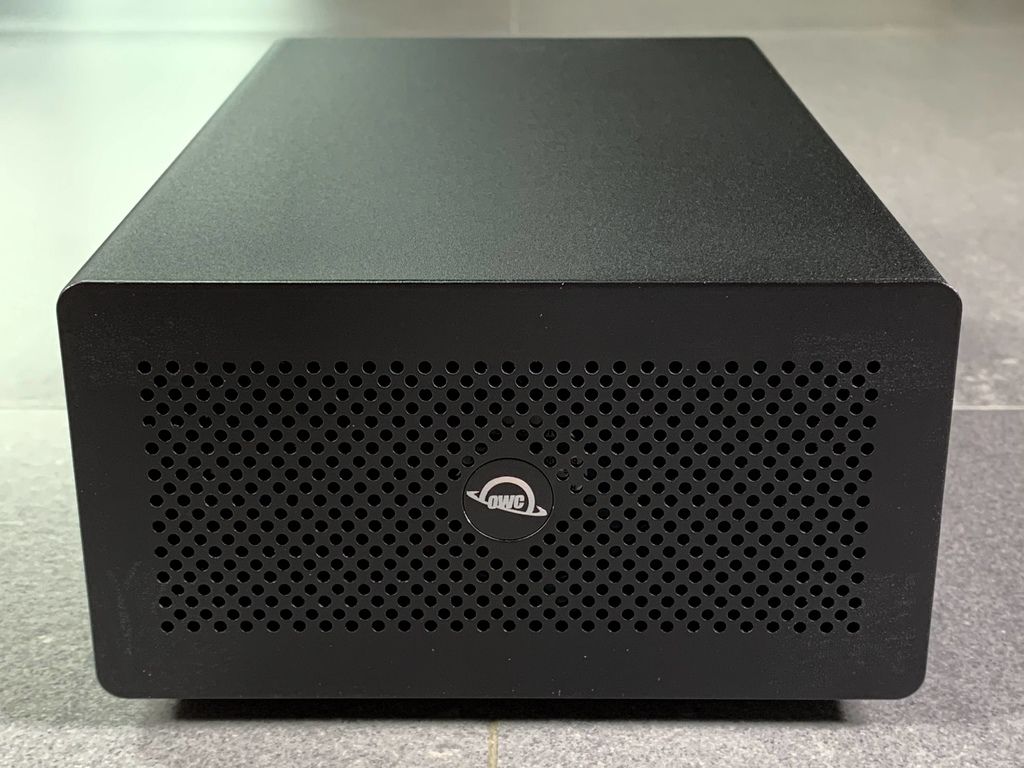

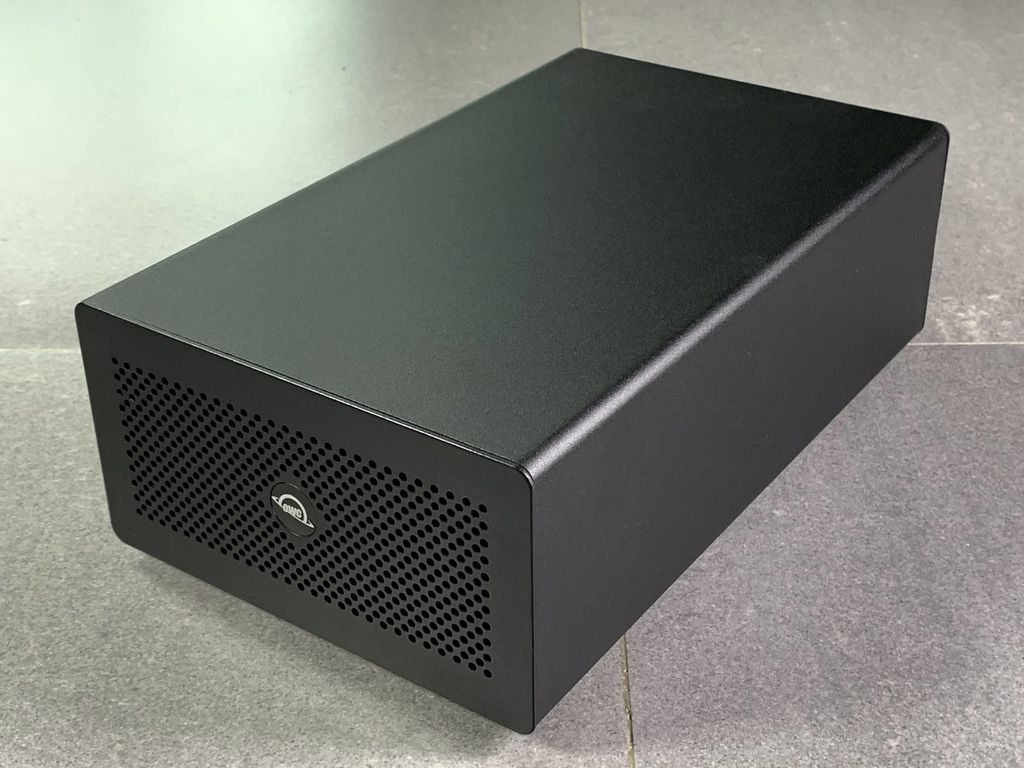

▼本體正面除了 Logo 銘板以外佈滿散熱孔，
▼霧面噴砂黑色烤漆，質感很不錯，

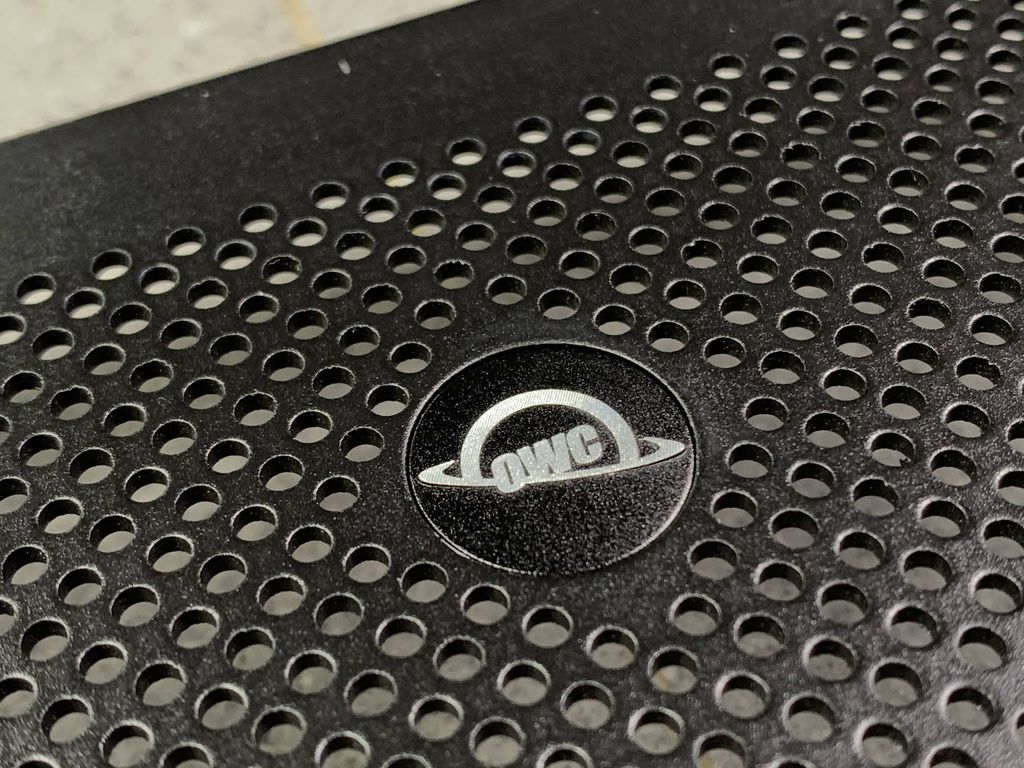

▼Logo 其實還有斜紋的細節，

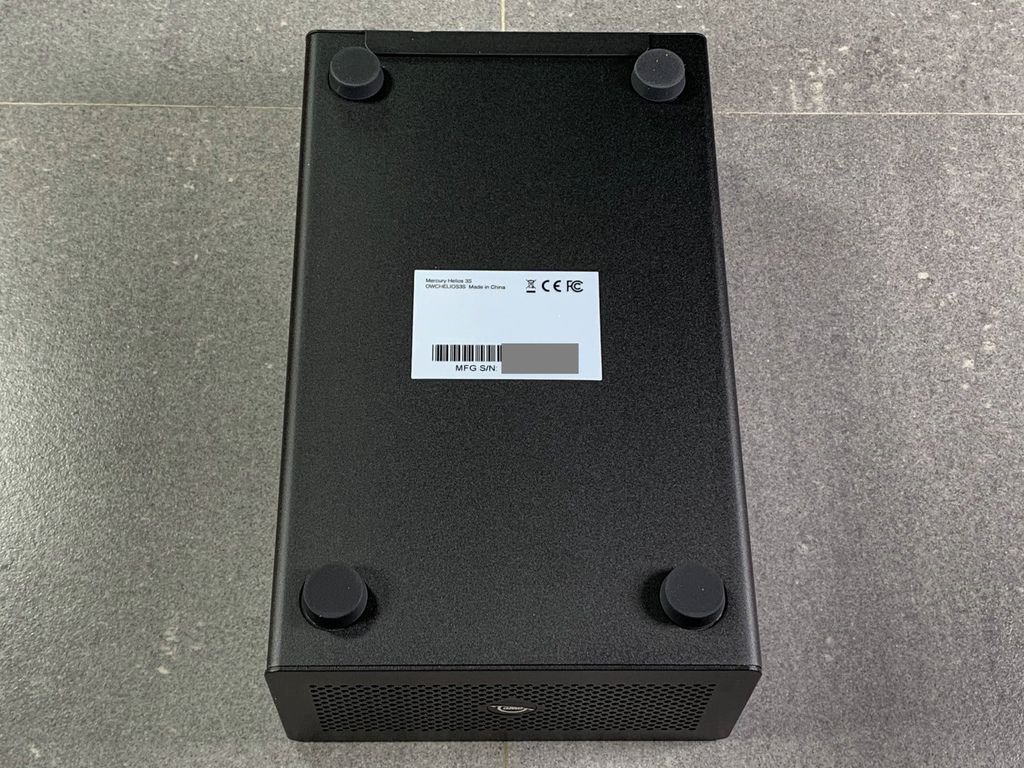

▼本體底部的四周有防滑墊，

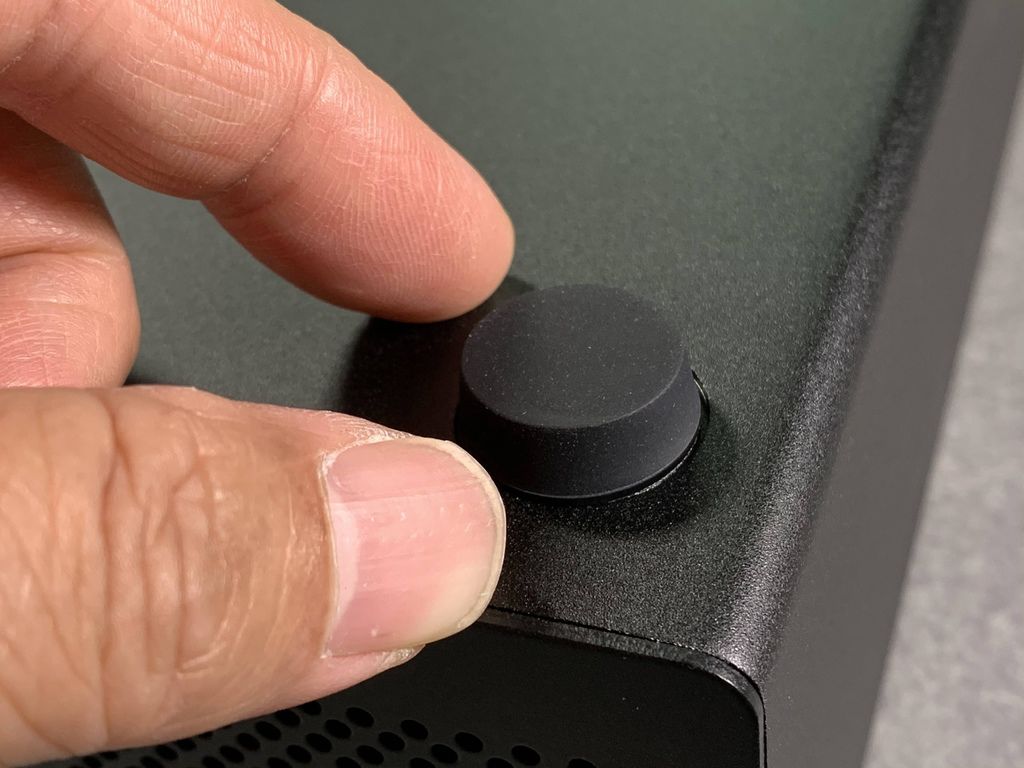

▼防滑墊比一般的更厚更寬，

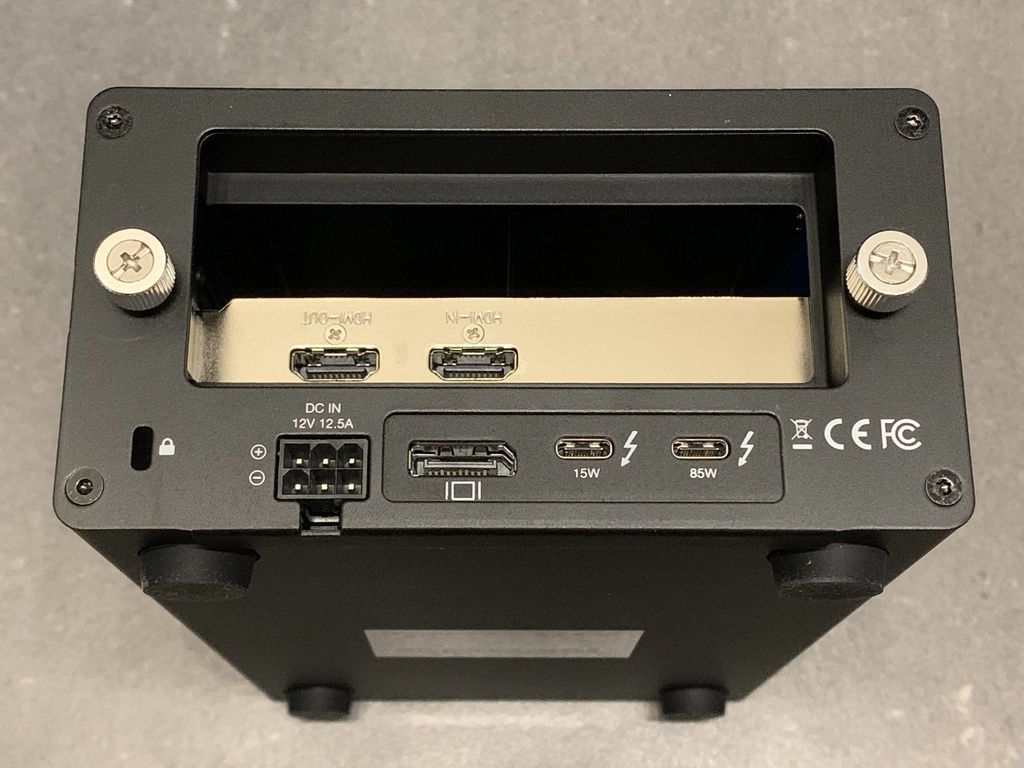

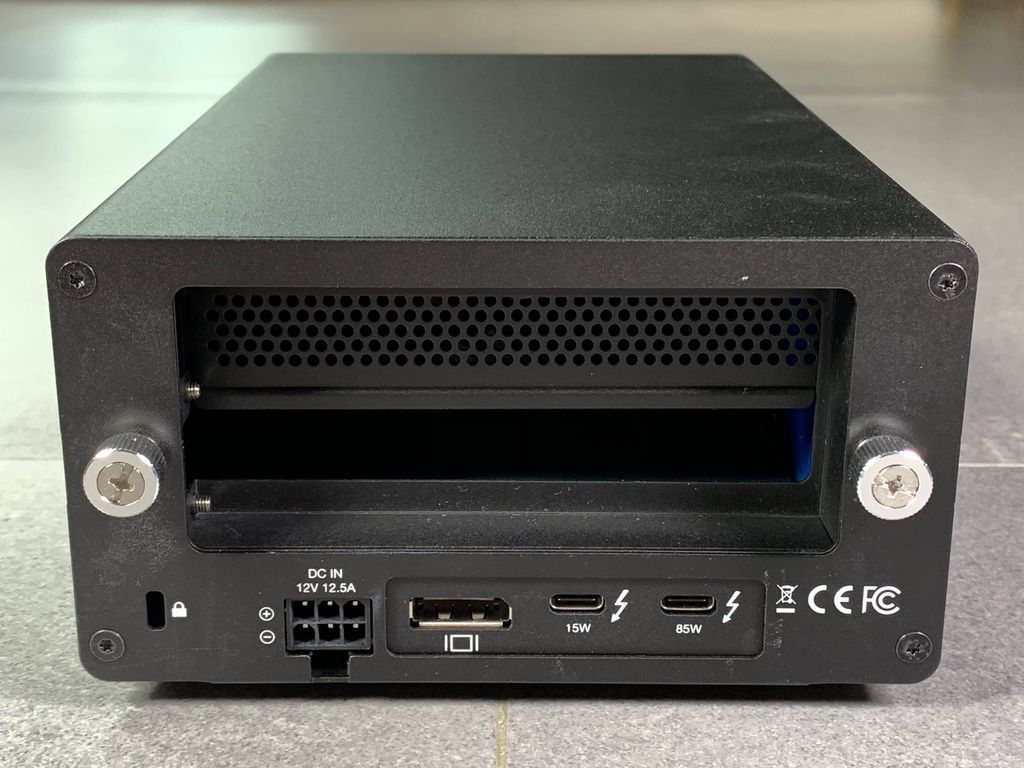

▼翻到背面，中間的擋板也有散熱孔，
底下那排由左到右分別是 Kensington 防盜鎖、6 pin DC IN 電源插孔、DisplayPort 1.4 連接埠、TB3 連接埠 (最高供電 15W)、TB3 連接埠 (最高供電 85W)，

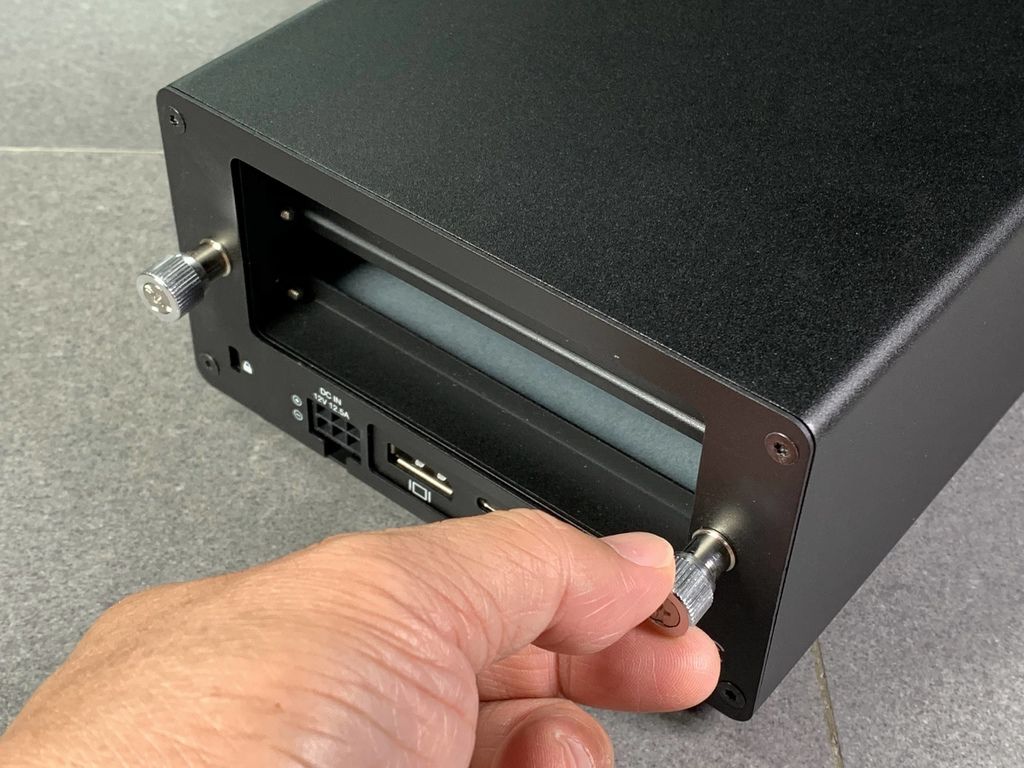

▼螺絲使用免工具螺絲，

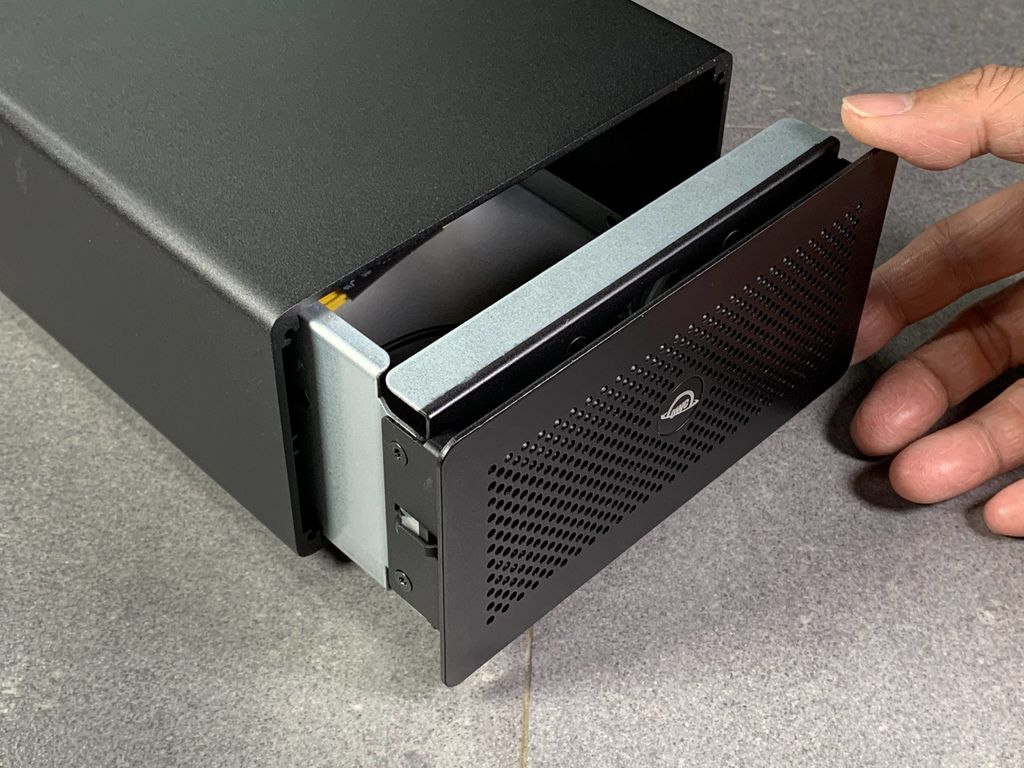

▼鬆開螺絲之後外殼內的機架就可以抽出來，

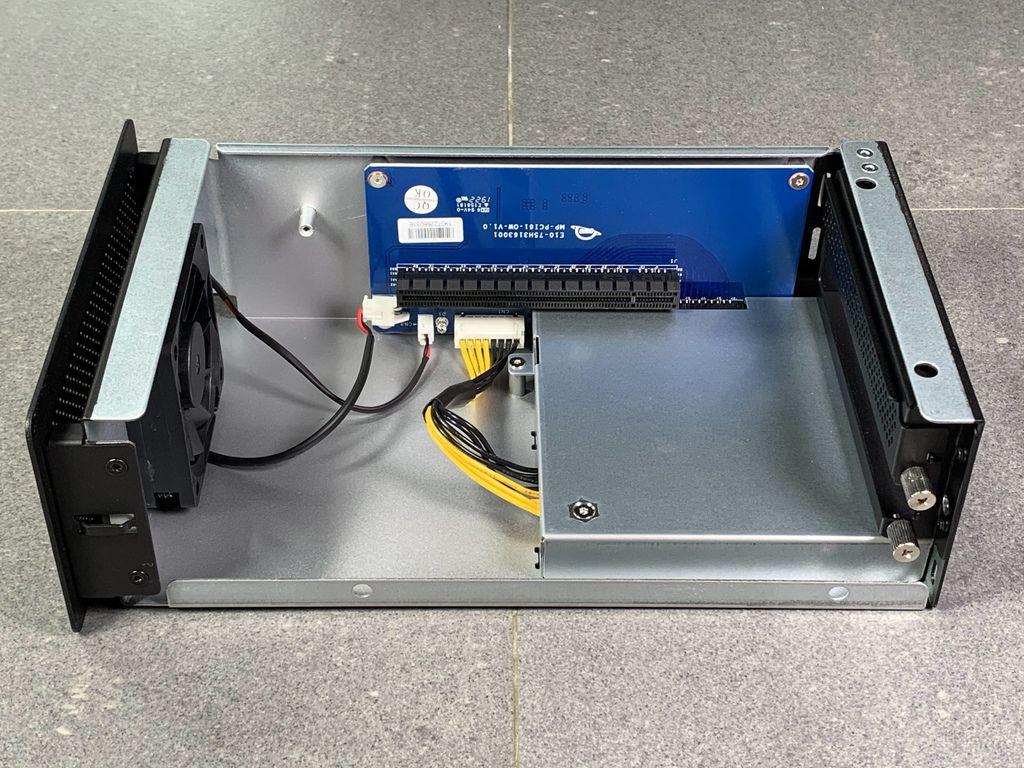

▼機架的側面是這樣，PCIe 以水平方式安裝，

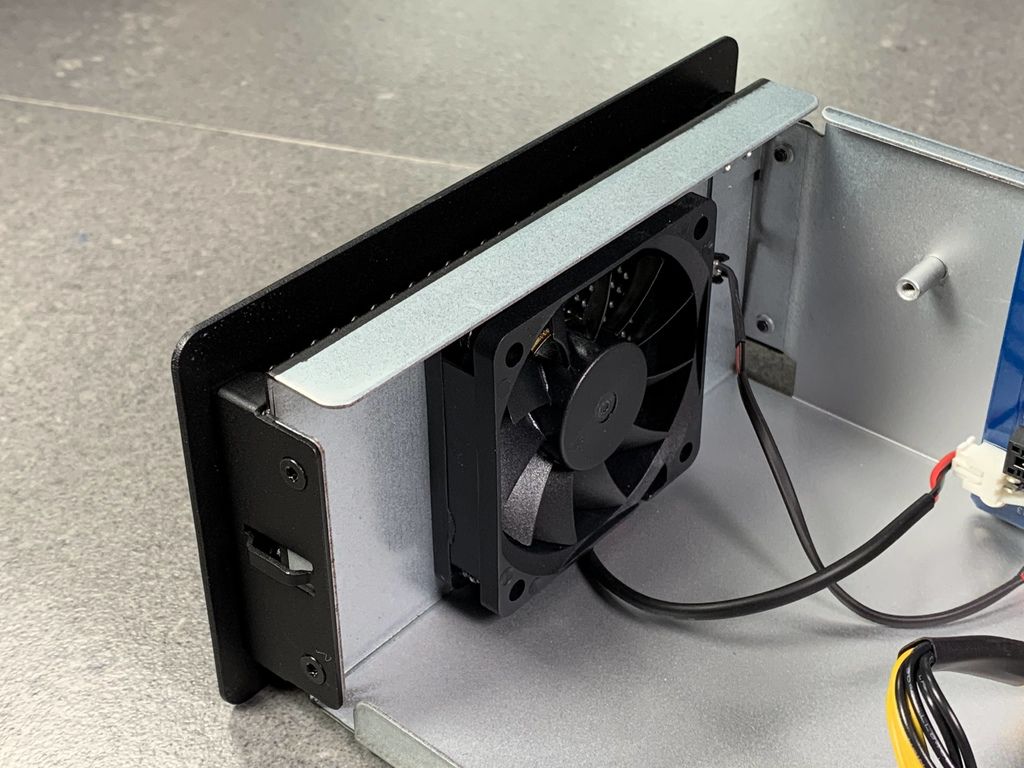

▼左方是散熱風扇，

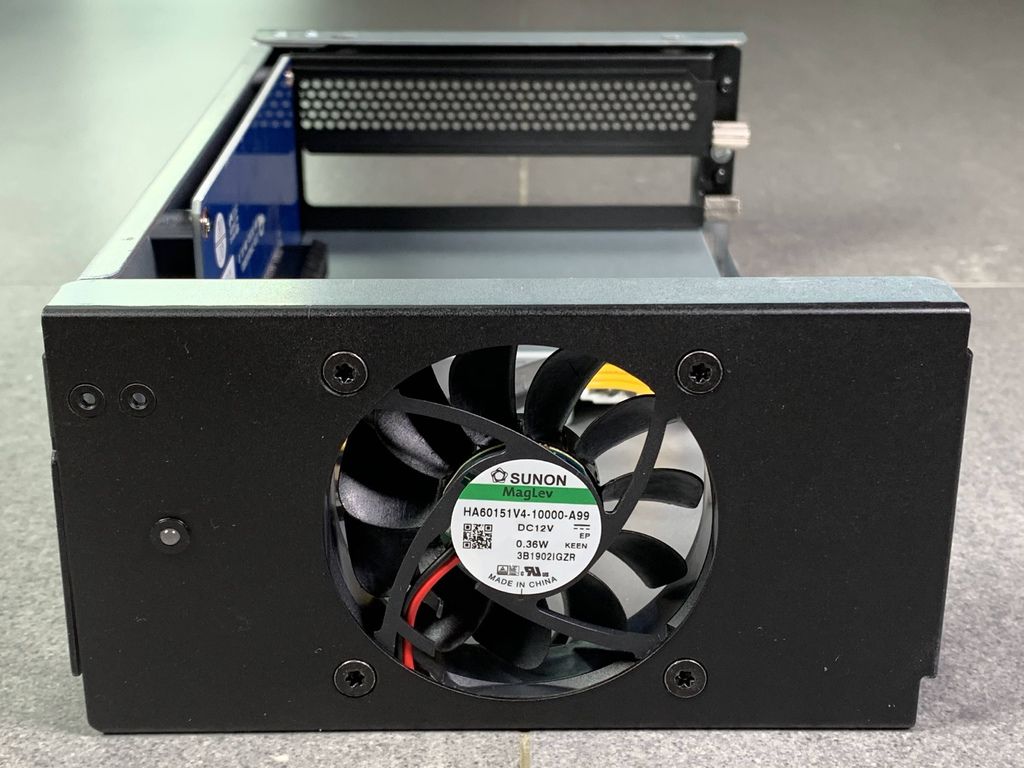

▼拆開前板發現是高品質的「SUNON 建準電機工業」磁浮風扇，耗電僅 0.36W，
▼PCIe 插槽與擋板固定處，擋板的固定也採用免工具螺絲，

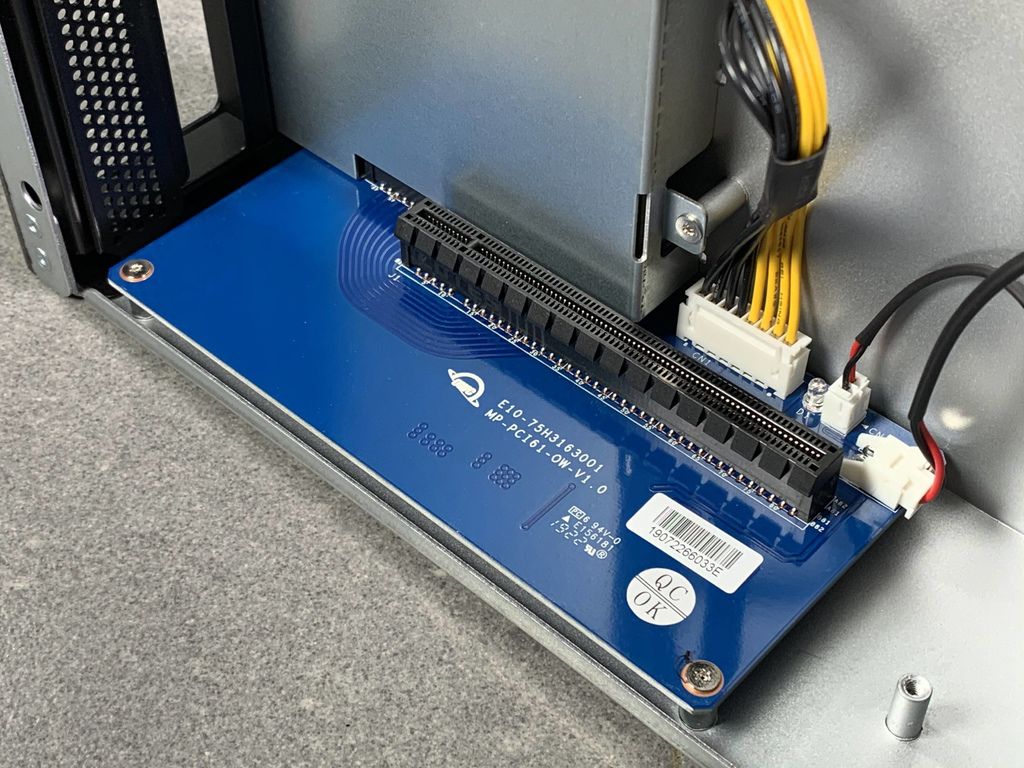

▼翻轉換個角度看，PCIe x16 插槽，可向下相容 x8，x4，x1，
▼如果把 PCB 的部分整個拆開，

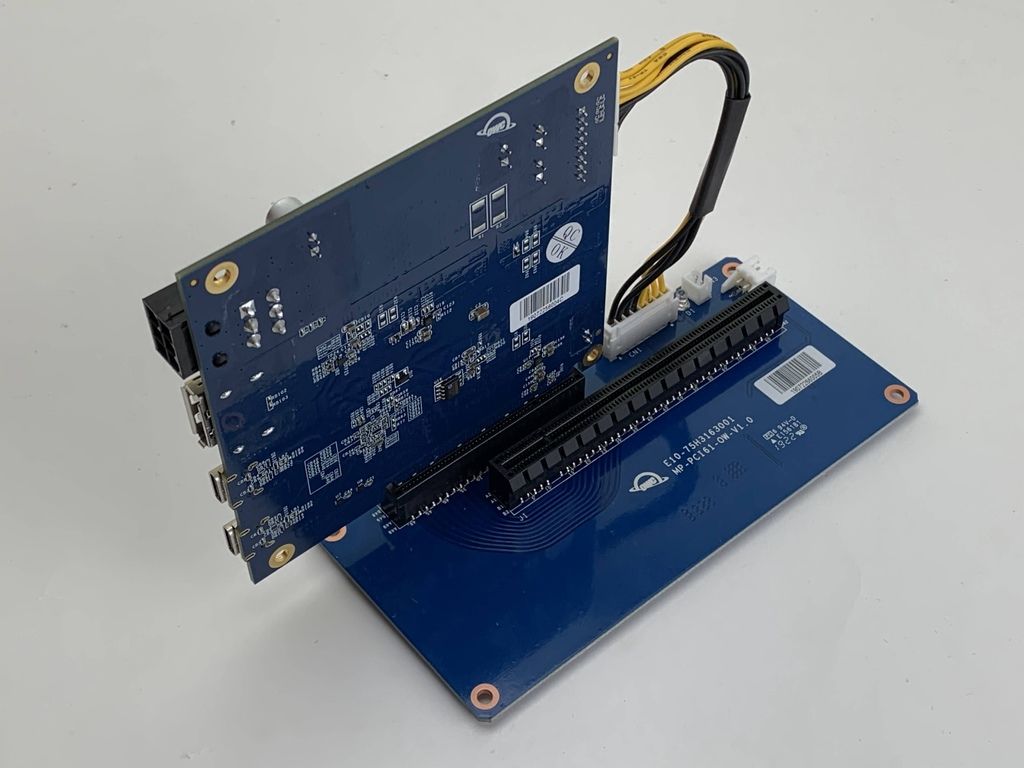

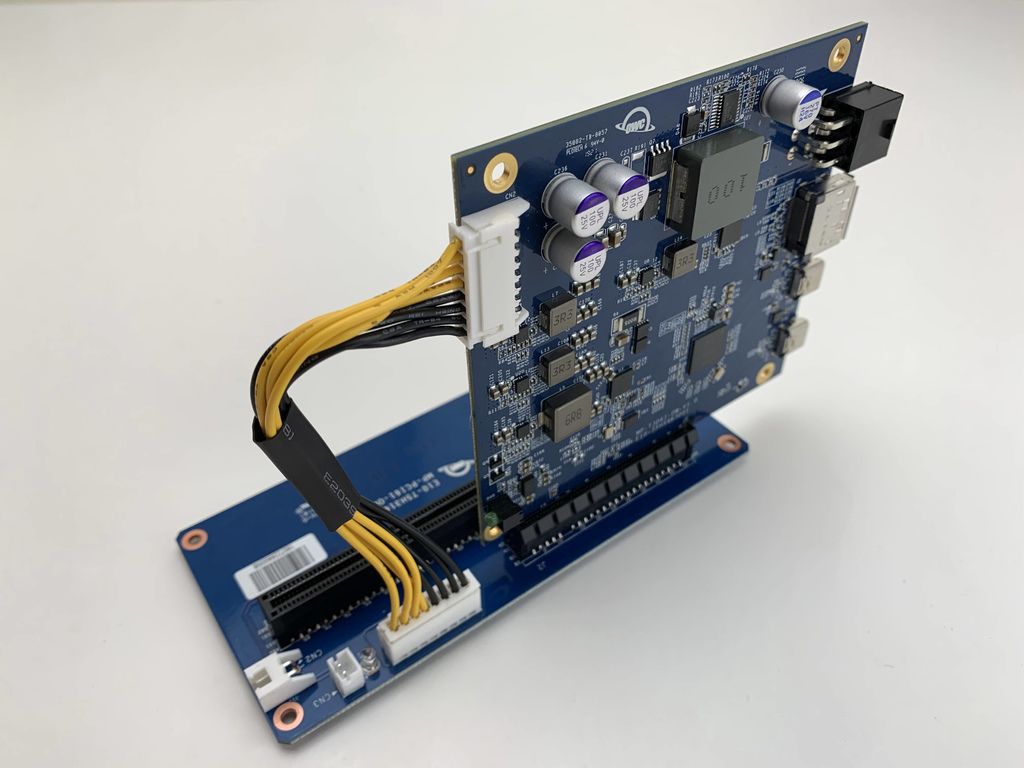

▼其實是兩塊板子連接在一起，

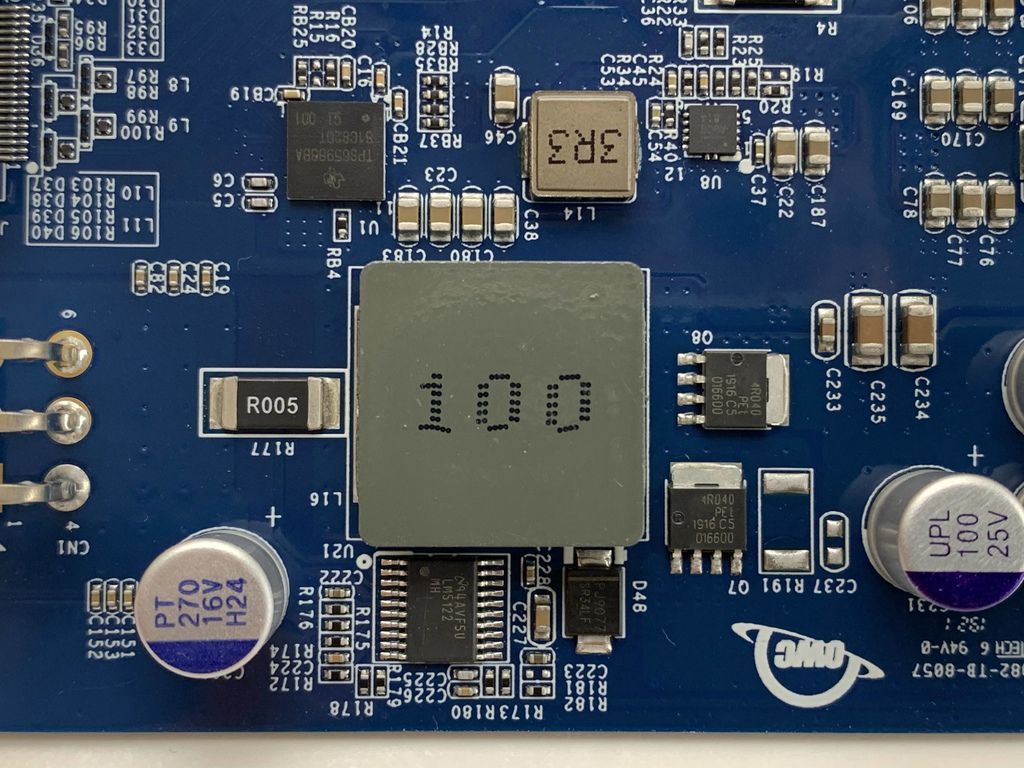

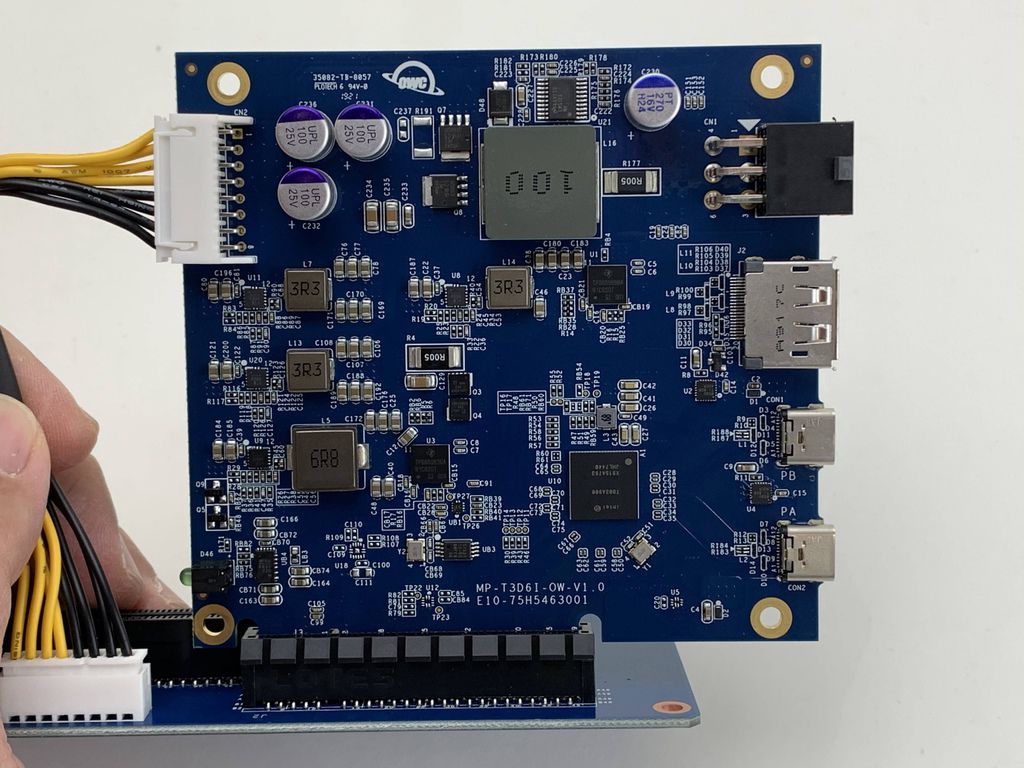

▼有數字 100 的這顆是電感器，

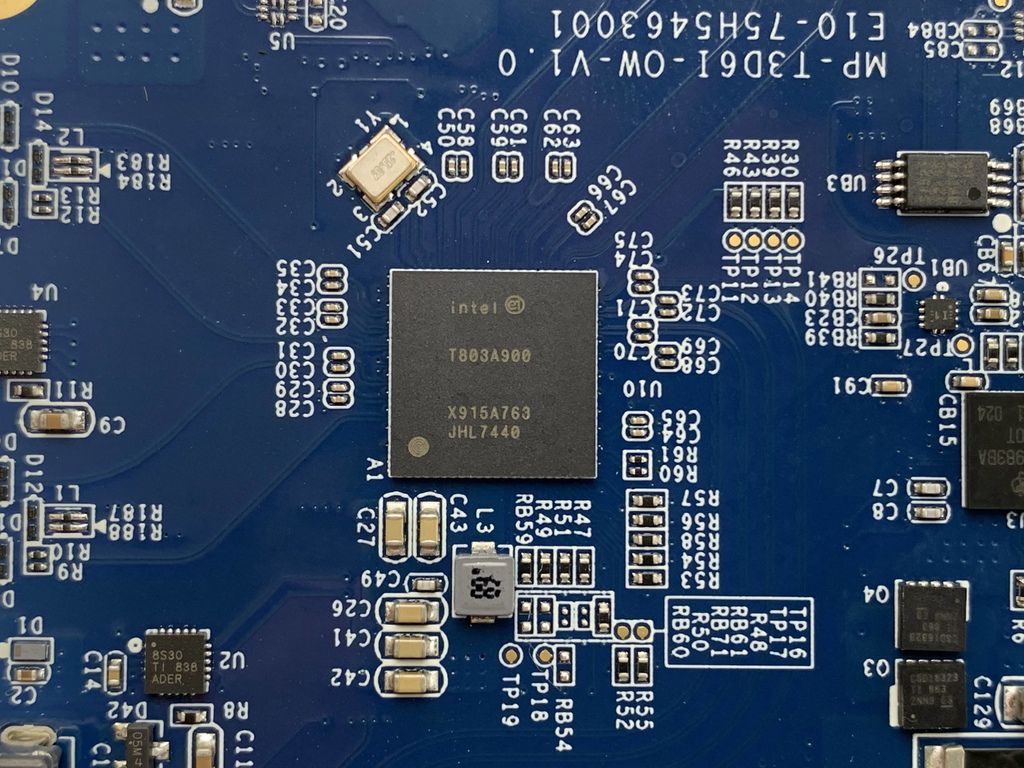

▼Intel 這顆 JHL74401 是 TB3 晶片，
▼另一個角度看電路板，其他就不仔細介紹，

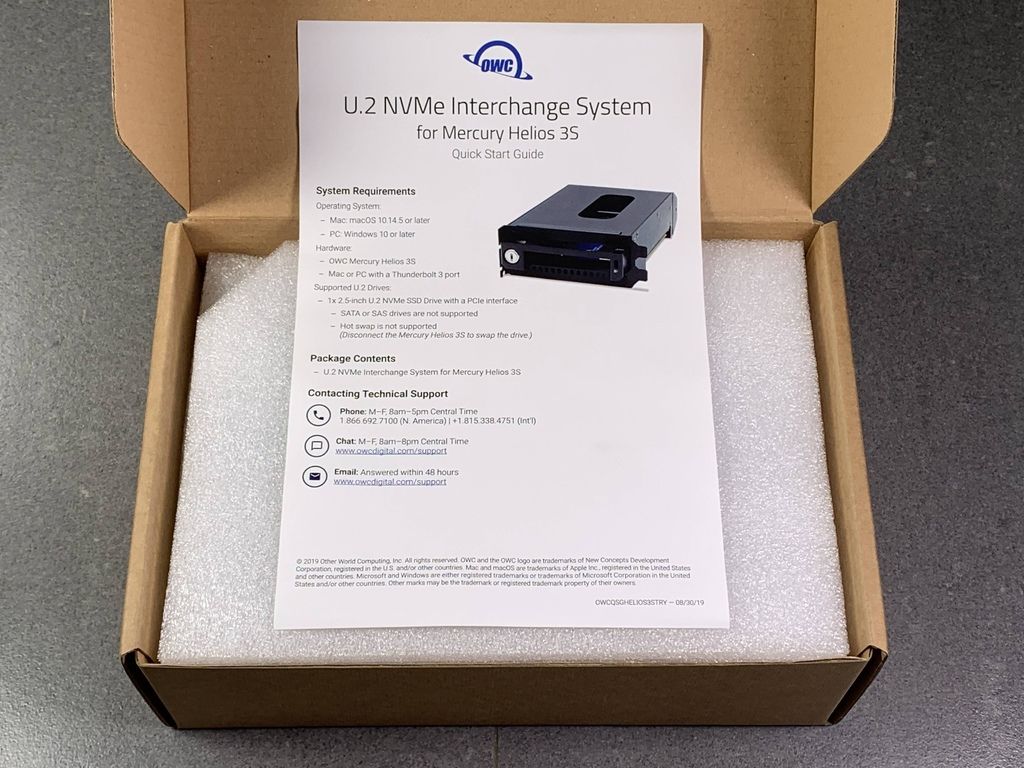

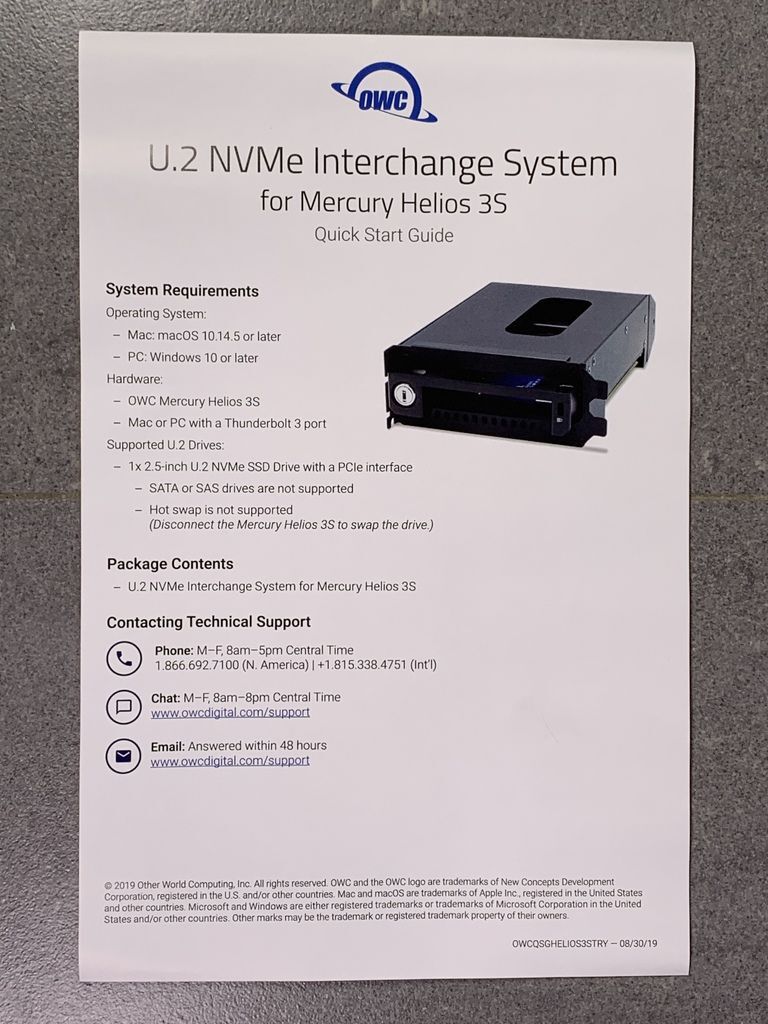

▼其實廠商送測時還多了一個盒子，裡面是目前比較少見的 U.2 轉接套件，這是專門搭配在 Mercury Helios 3S 所使用，打開後裡面有一張使用說明文件
▼同樣對應雙系統，Mercury Helios 3S 專用，對應 2.5 吋的 U.2 NVMe SSD，不對應 SAS 或 SATA 硬碟，不支援熱插拔，

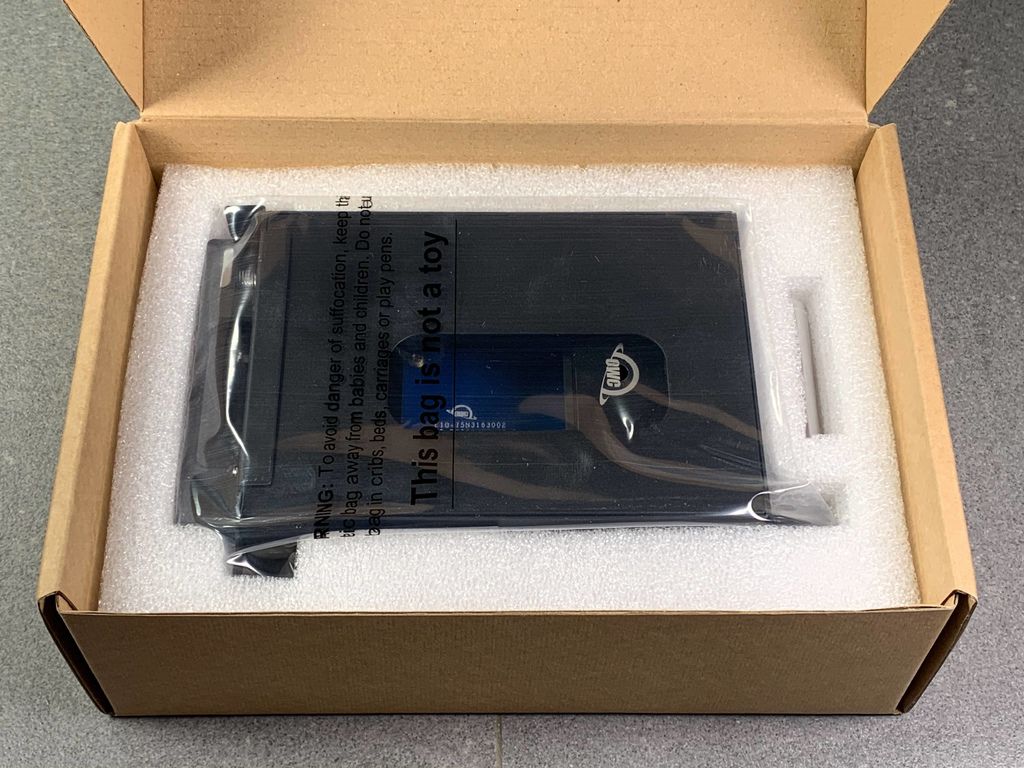

▼再往下一層就是本體與右側的配件，

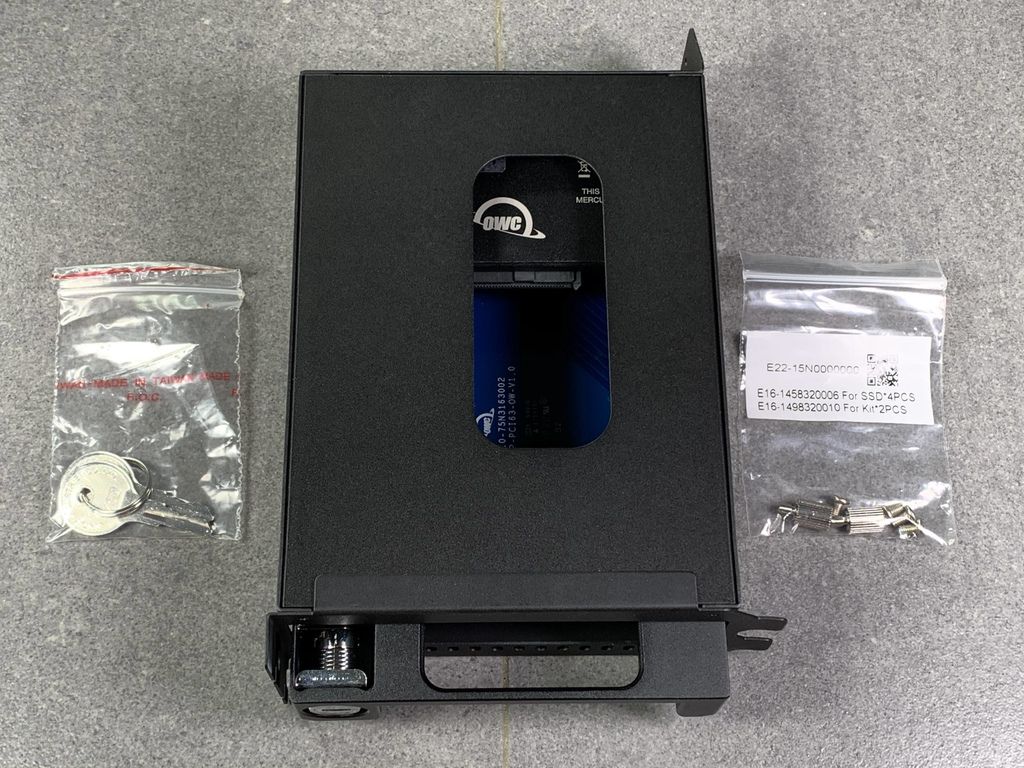

▼內有轉接盒、鑰匙與螺絲，

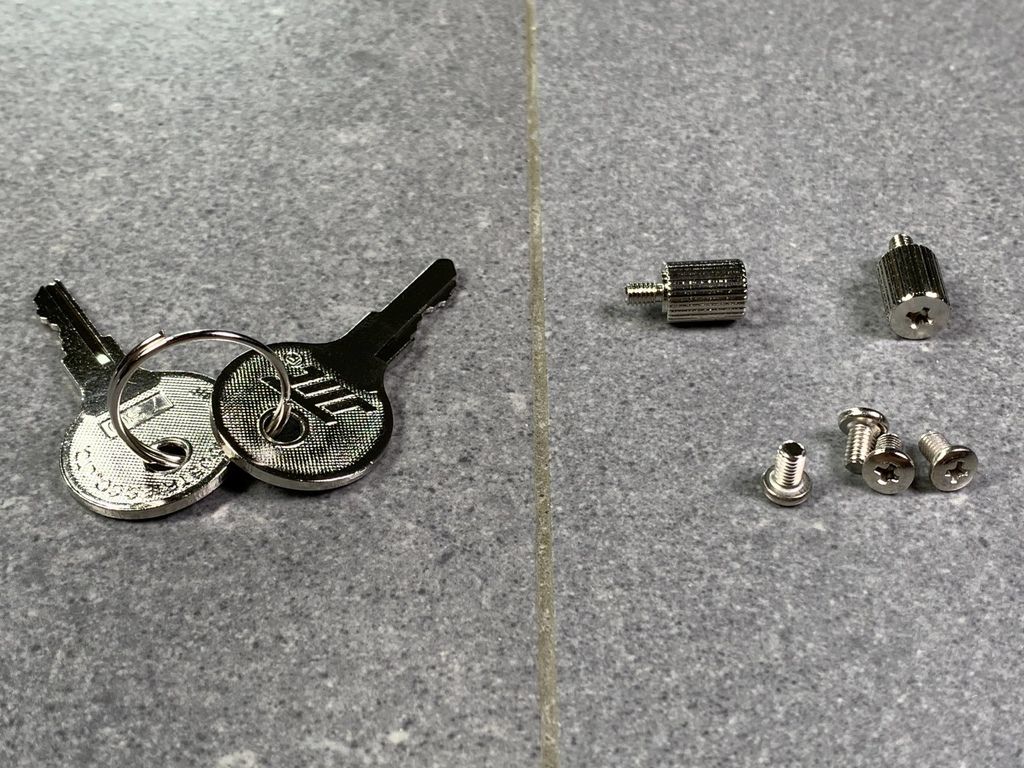

▼鑰匙沒什麼特別，螺絲的話則有兩種，四顆固定硬碟的螺絲的與兩顆固定 PCIe 設備的免工具螺絲，

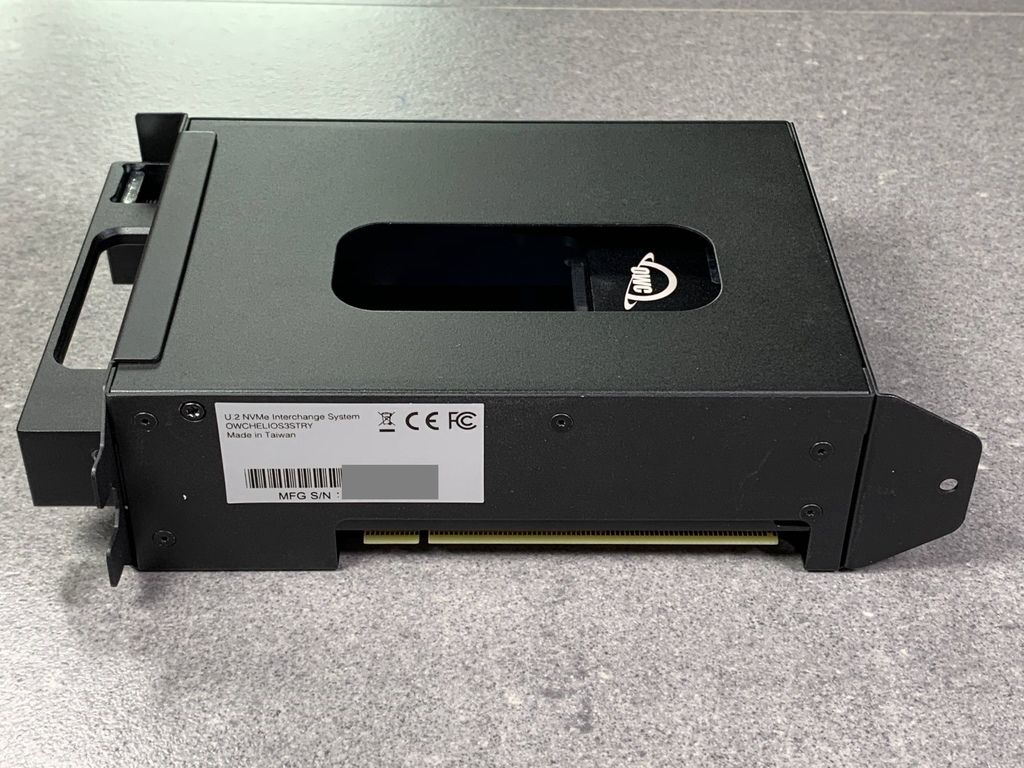

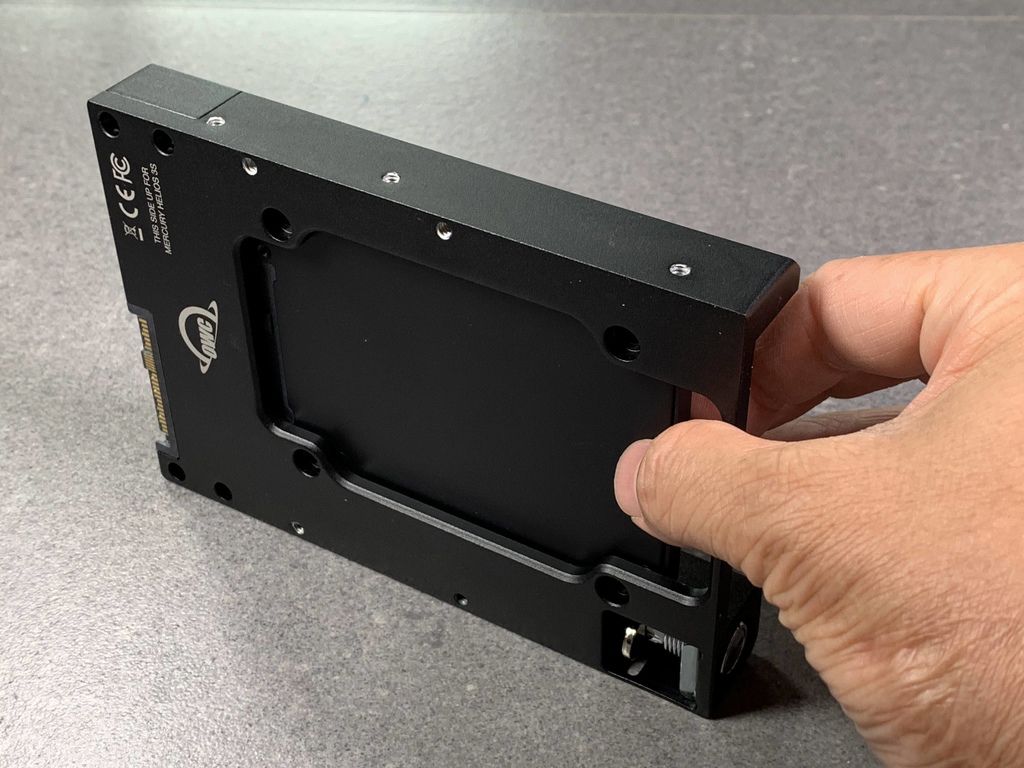

▼右側邊有貼紙，上面有產品編號與台灣製造，

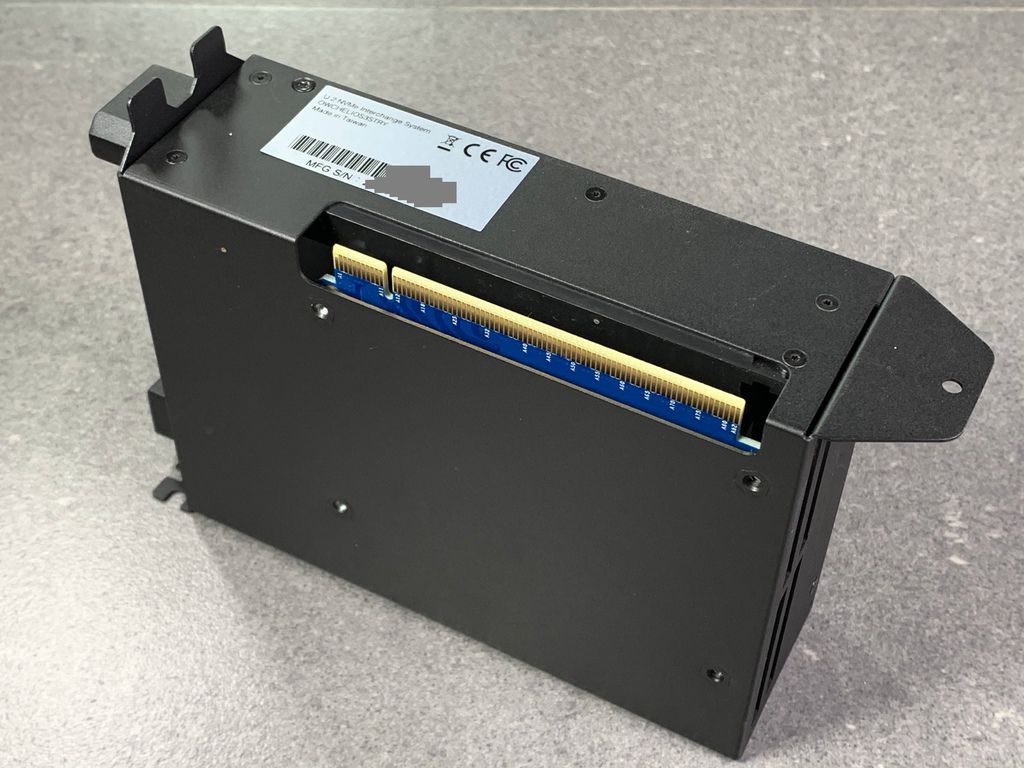

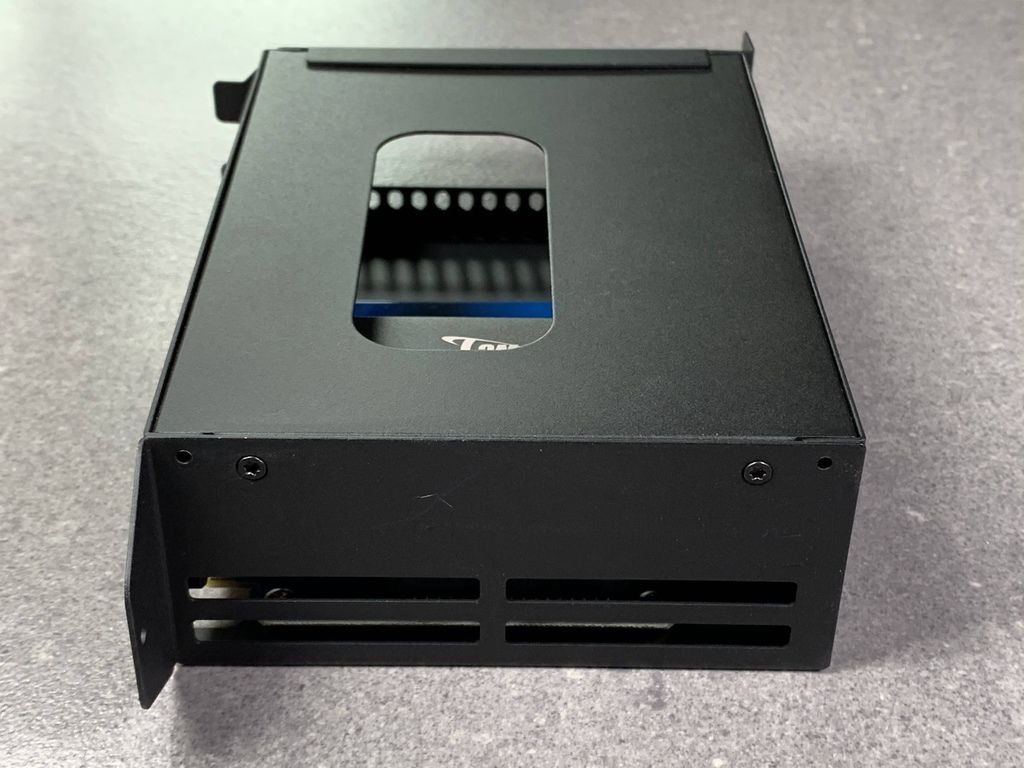

▼右側同時也是 PCIe 介面的連接處，立起來看更清楚，
▼背面有大大的散熱開孔，

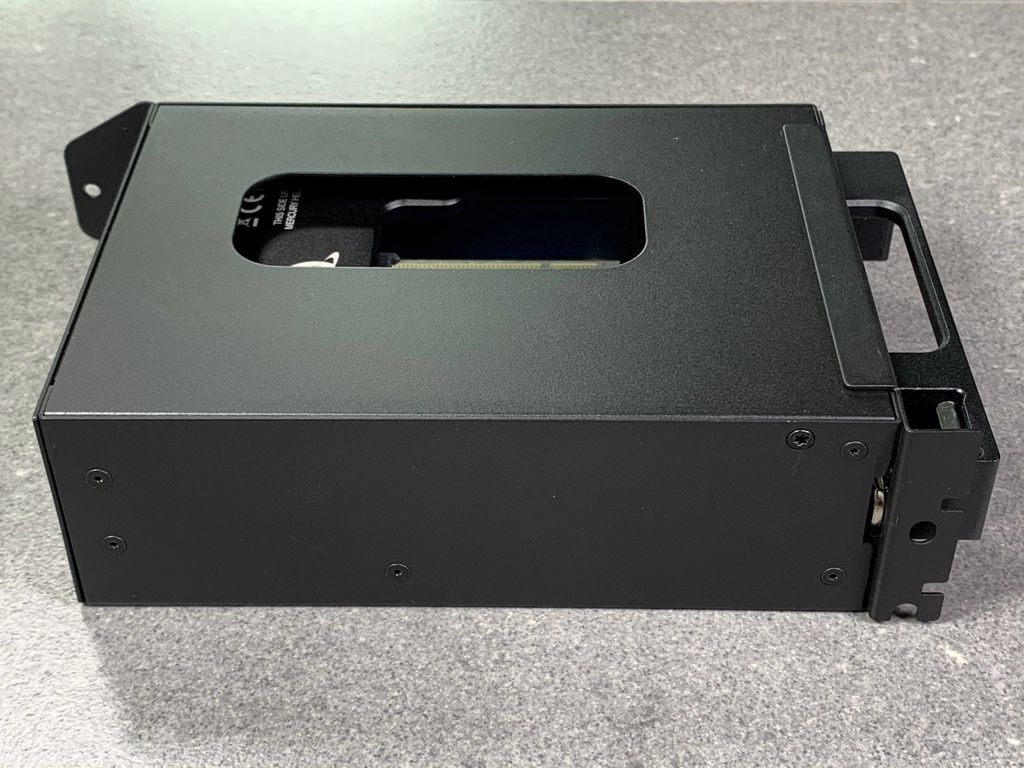

▼左側沒什麼特點，

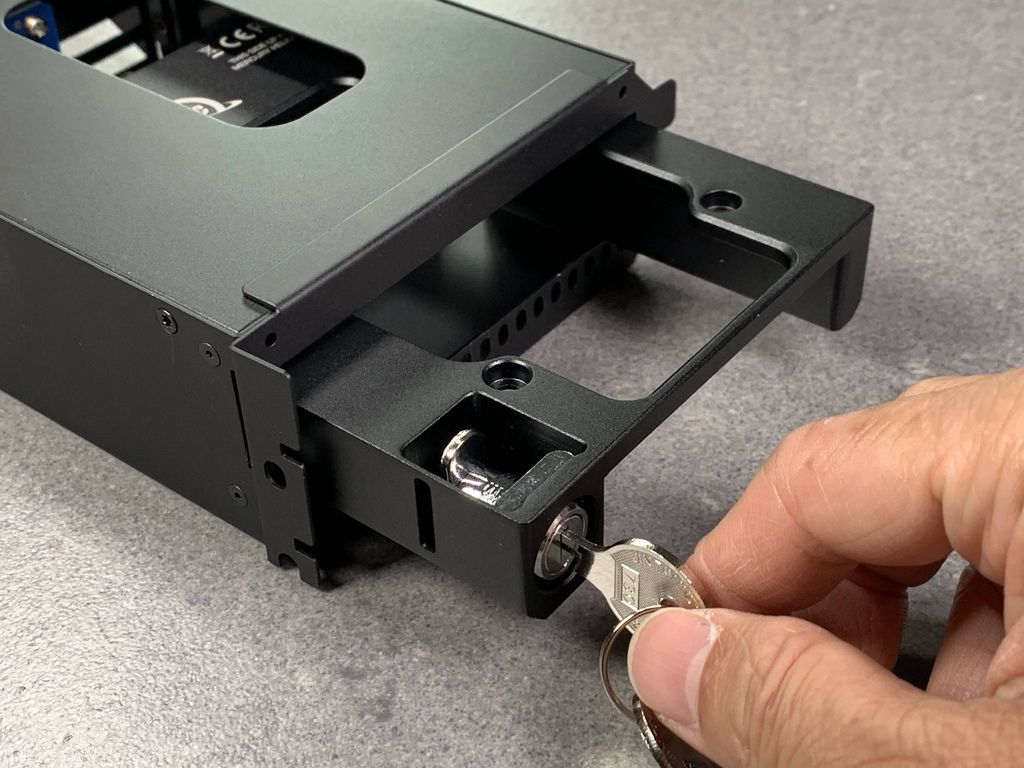

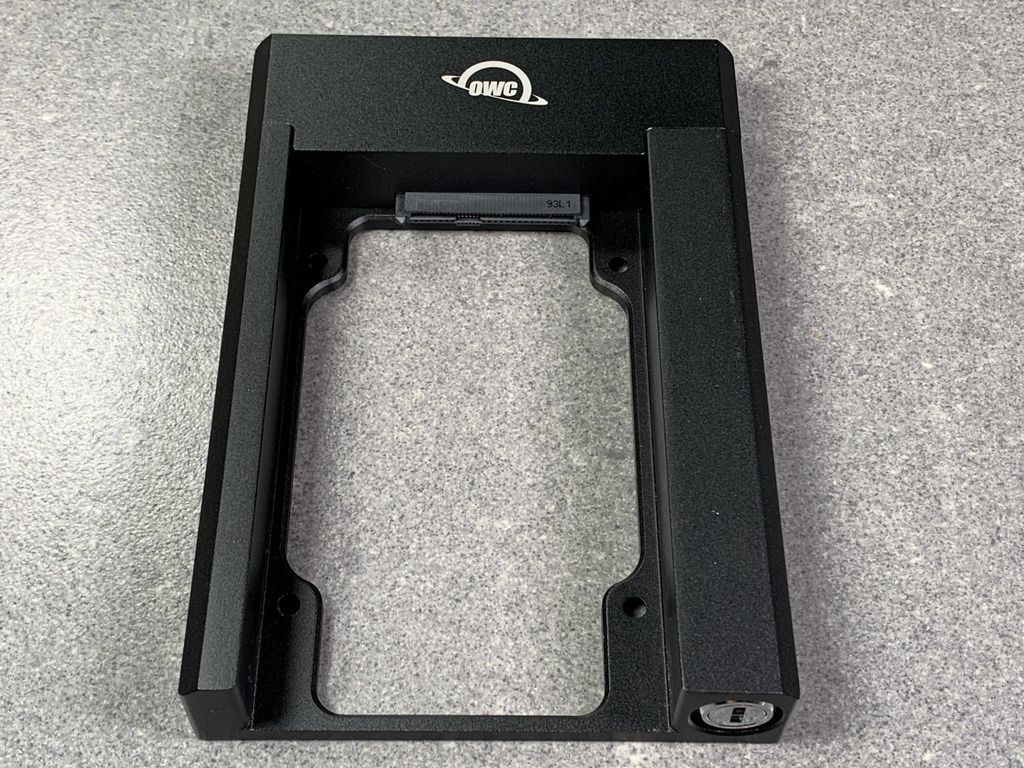

▼轉開鑰匙之後就可以取出托盤，

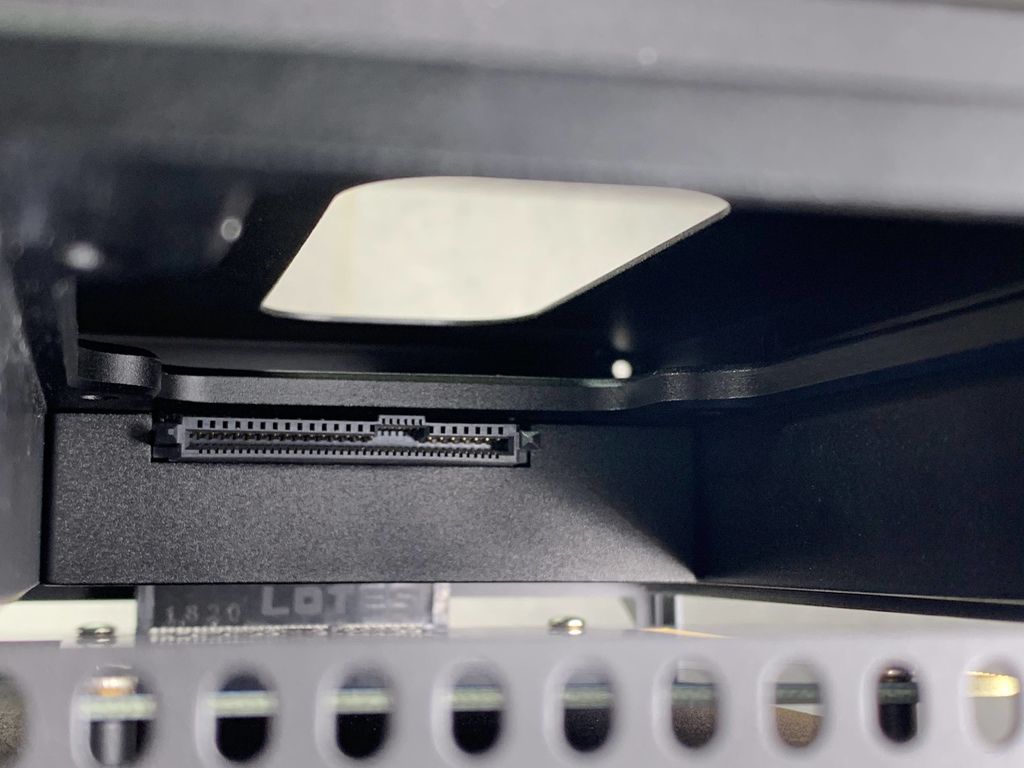

▼看一下內側，是 U.2 的 SFF-8639 連接介面沒錯，
▼科普一下，U.2 與 SATA、SAS 介面的不同，它等於用盡了所有的物理空間，所有接觸面都變成連接的端點，而且密度也增加，

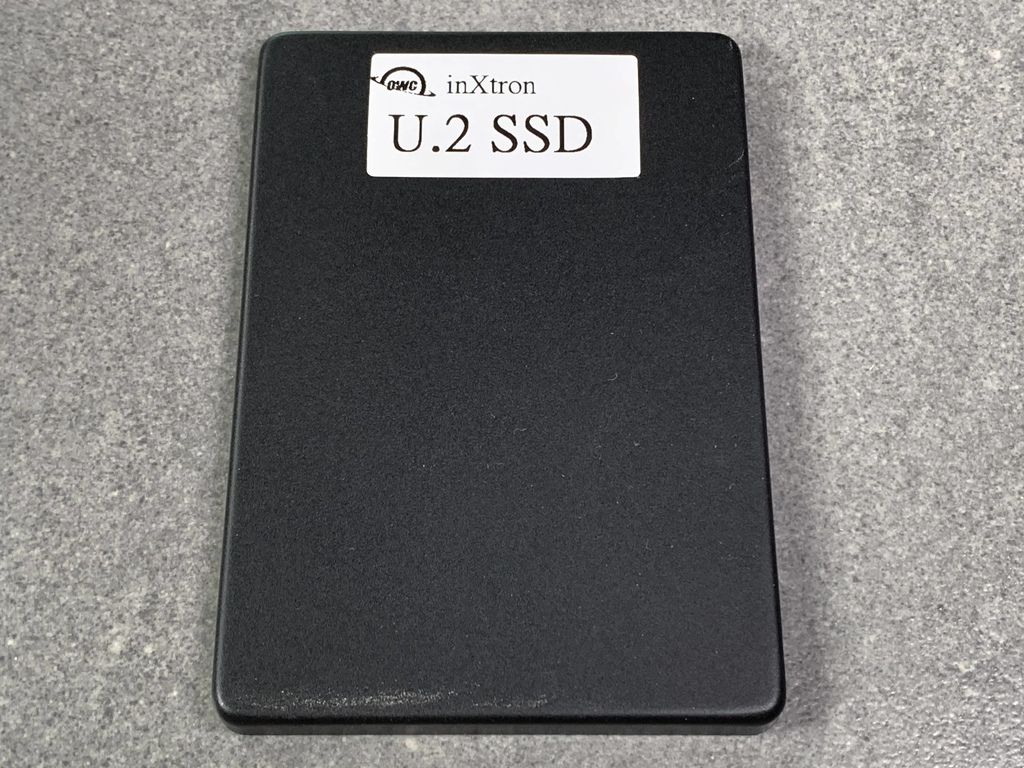

▼尺寸其實與 2.5 吋內接硬碟完全相同，

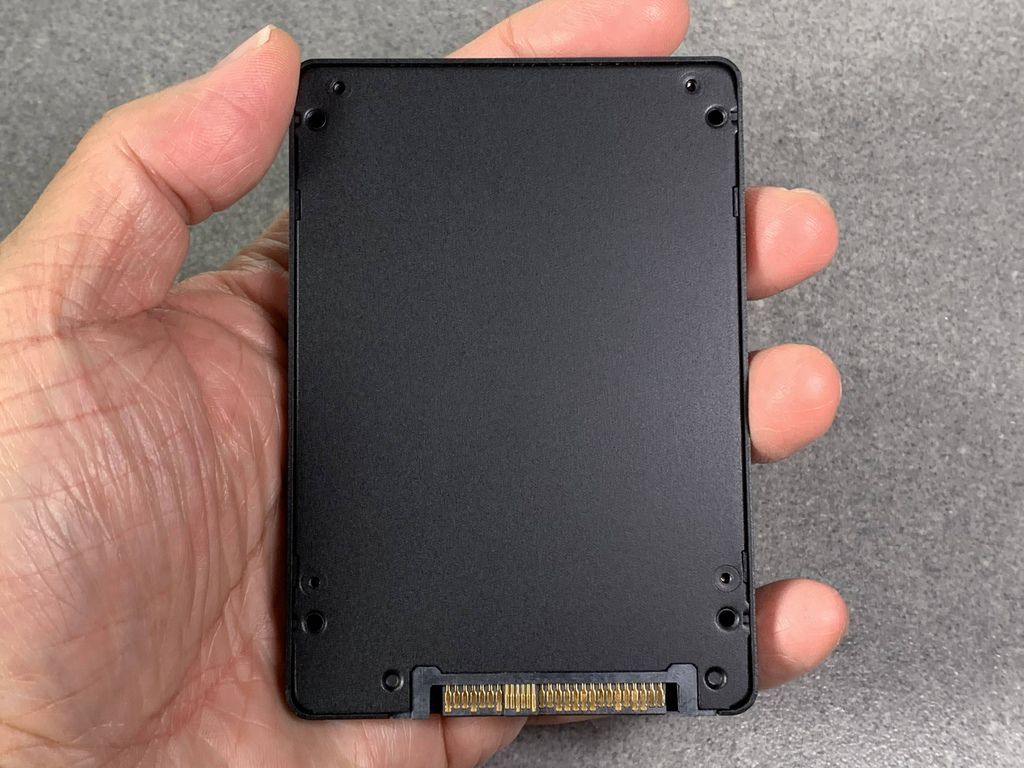

▼背面，

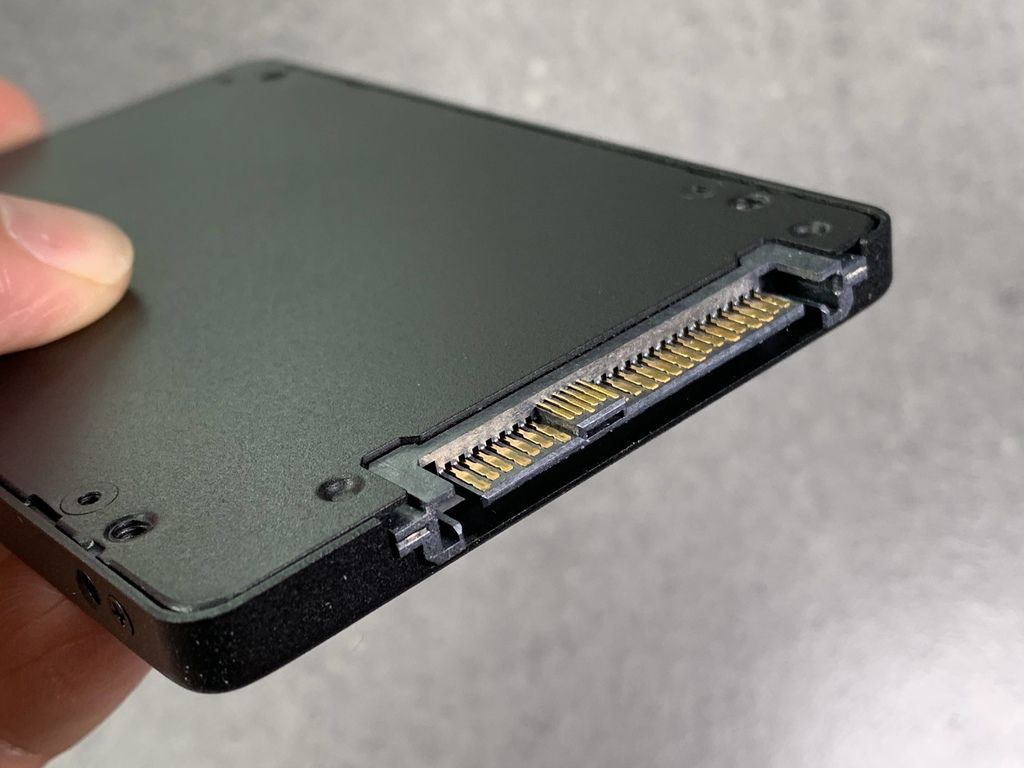

▼SFF-8639 連接端點的部分，
▼實際走訪台北光華商場的店家，U.2 的選擇並不多，好像只有 Intel 一家，有點曲高和寡的感覺，

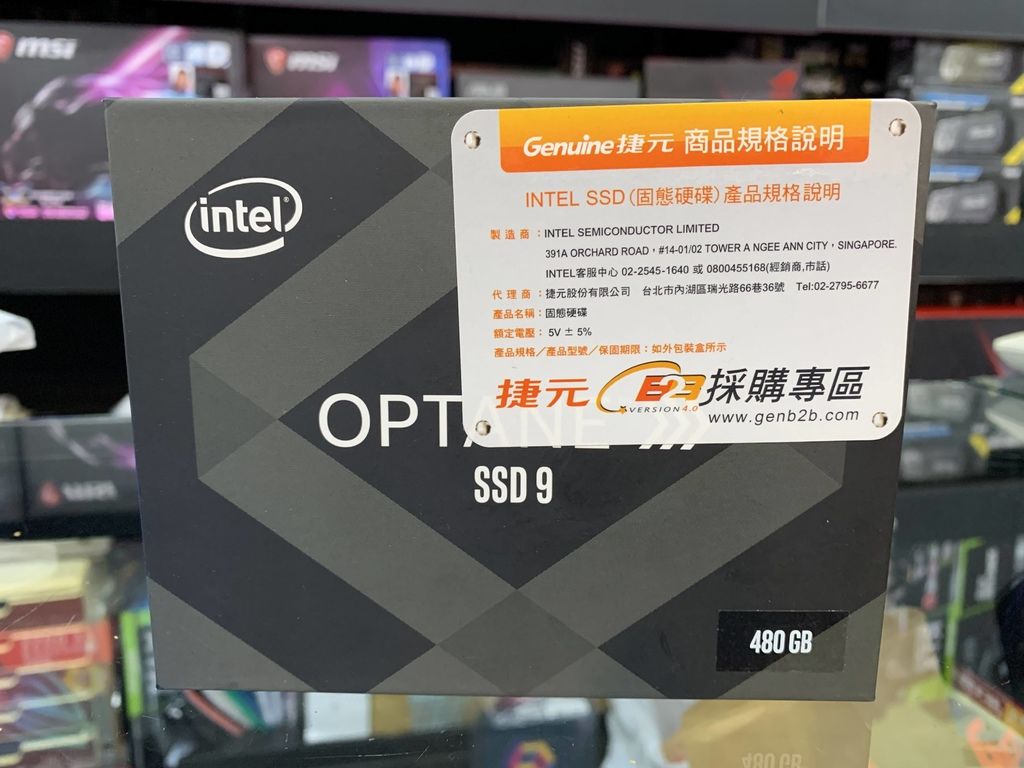

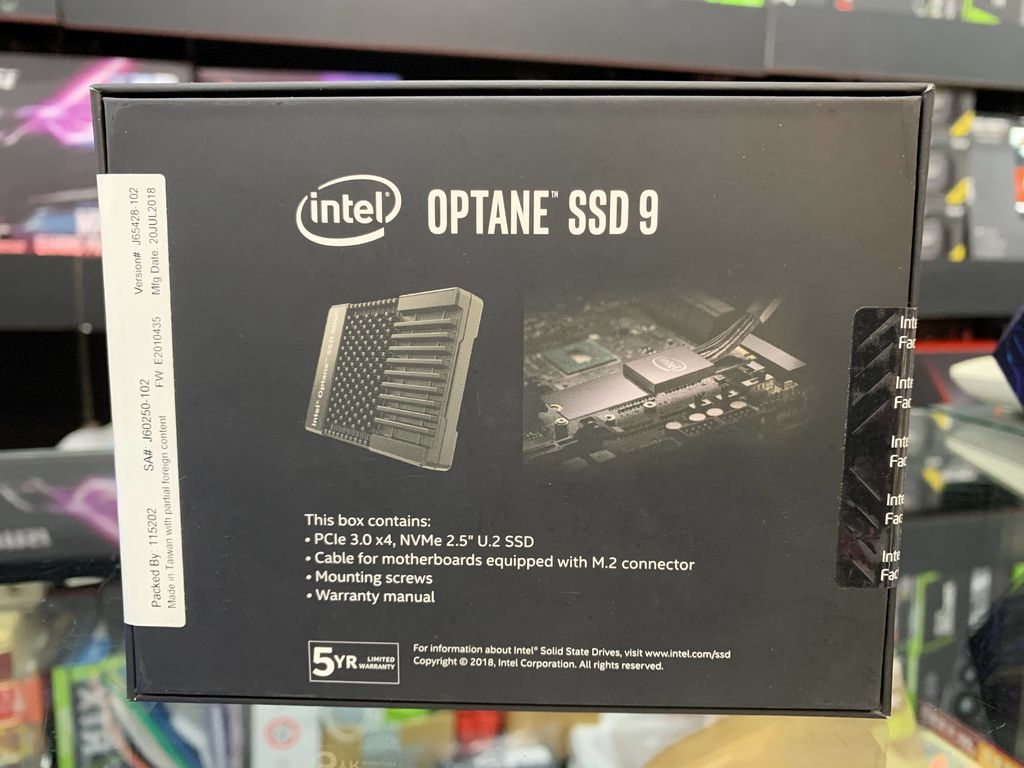

▼Intel OPTANE SSD 9，U.2 NVMe SSD，

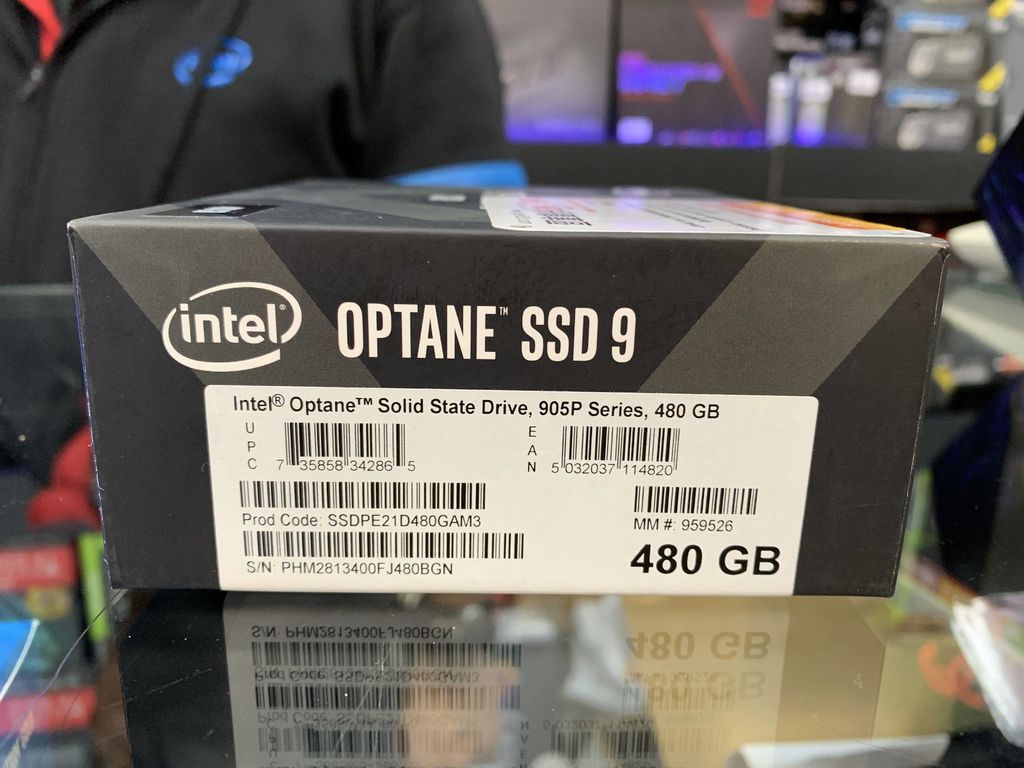

▼容量 480GB，而且是 2018 年的產品了，

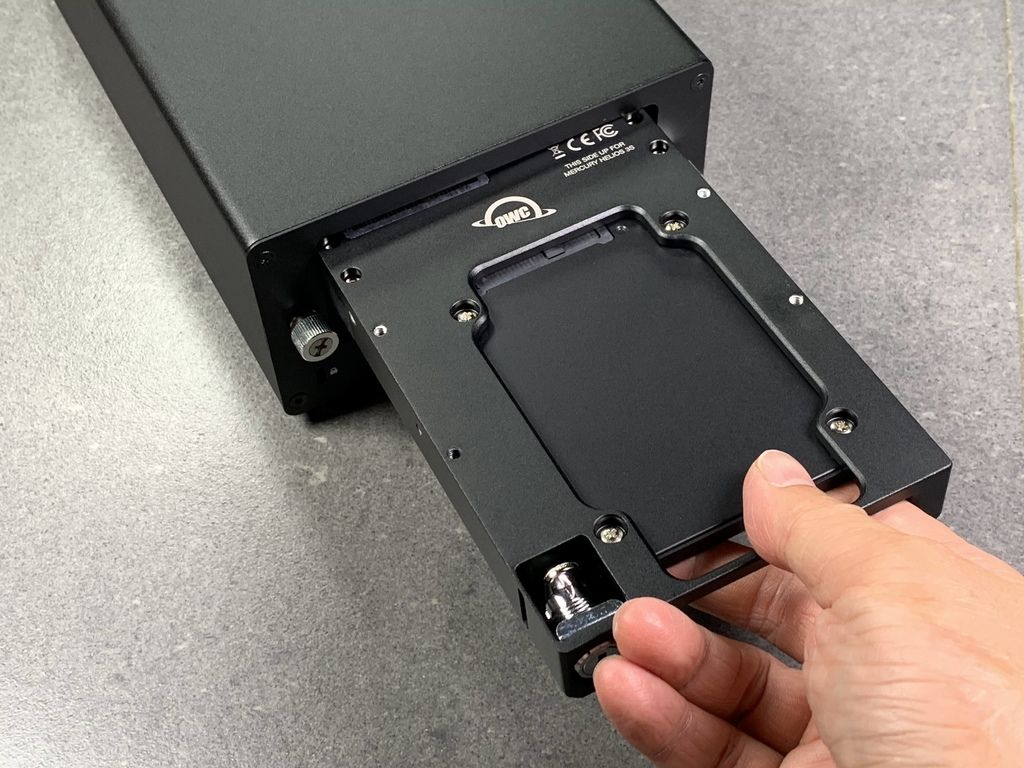

▼回到我們的主題，轉開鑰匙之後抽出托盤，
▼因為有方向性，此面朝上，

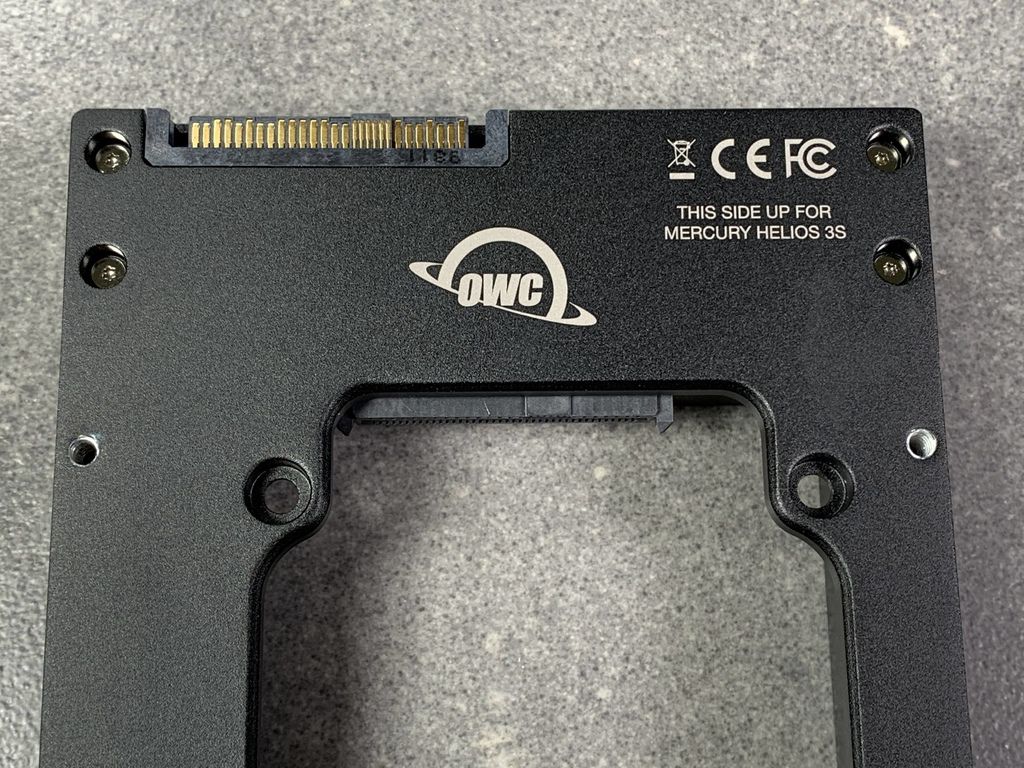

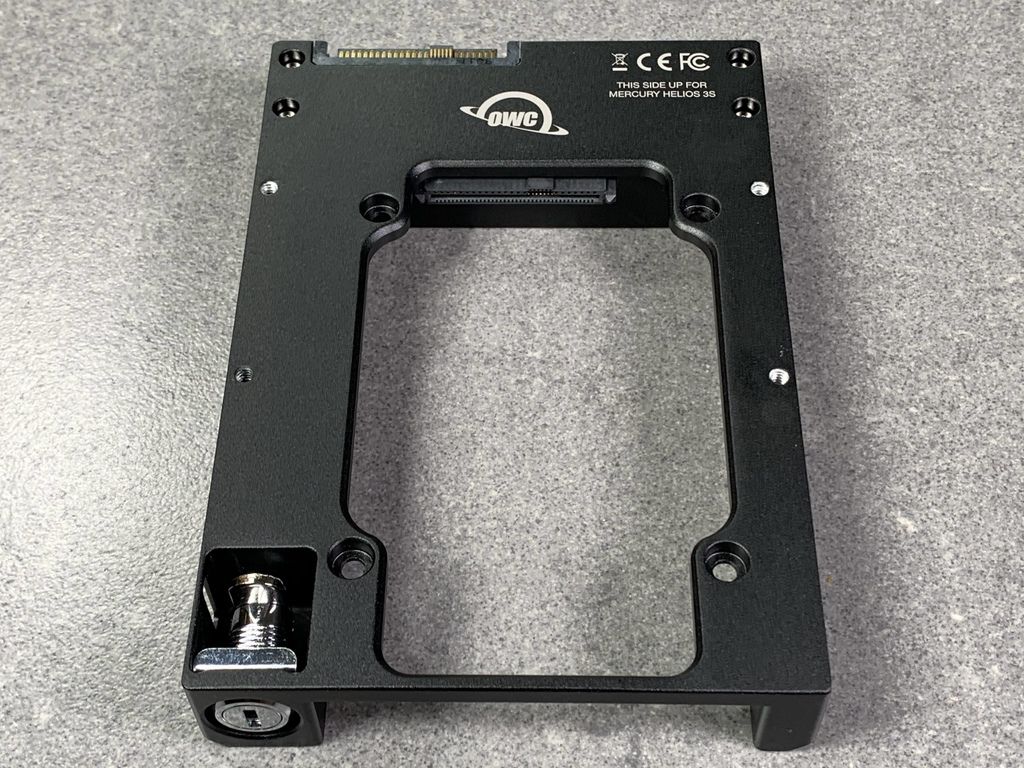

▼翻到背面，有 Logo 與 U.2 連接埠，
▼水平方向扣入，
▼托盤側邊預留了螺絲孔，應該還有其他用途，

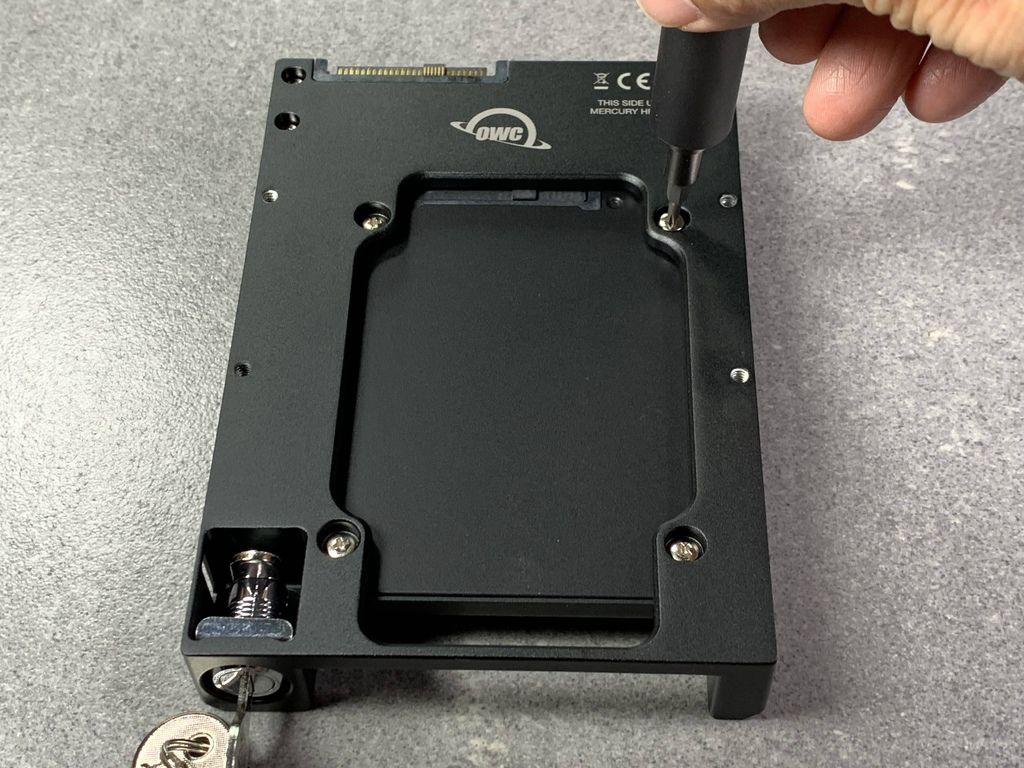

▼在 U.2 SSD 背面鎖上四顆螺絲加以固定，
▼這時就可以將托盤連同 U.2 SSD 一併放入轉接器，上鎖，拔除鑰匙，等於完成了 U.2 轉 PCIe 的套件 (半長、全高、雙寬度)

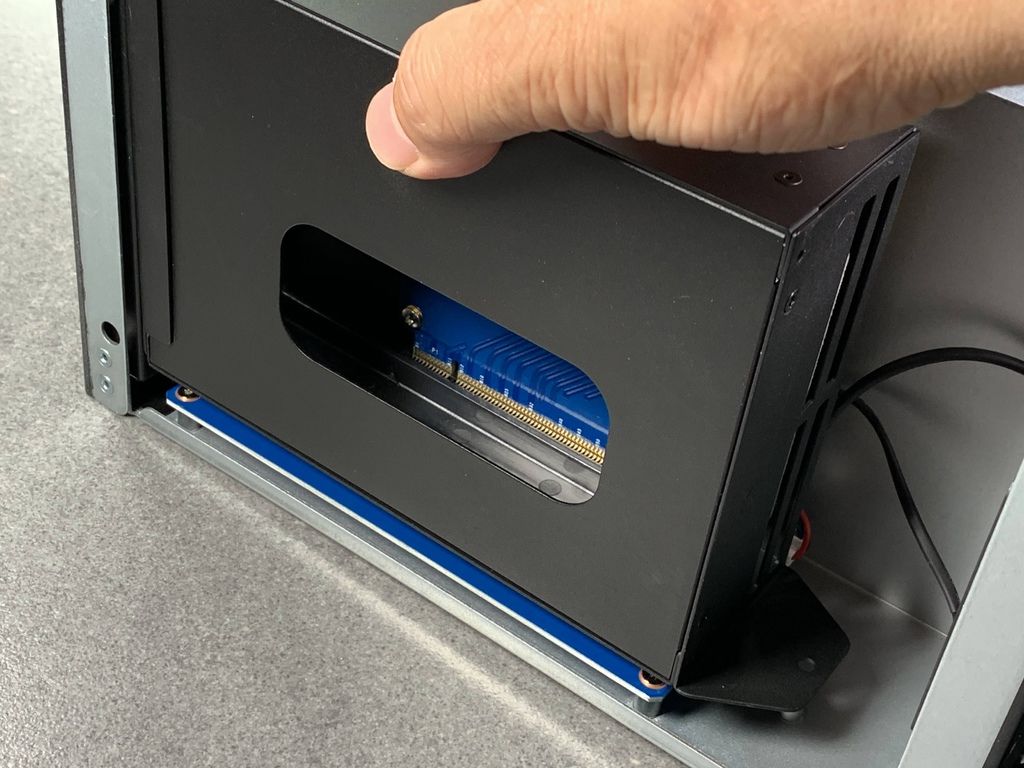

▼因此這整個轉接套件就可以依據方向插上 Helios 3S，
▼因為是雙寬度，所以要取下一個檔板，

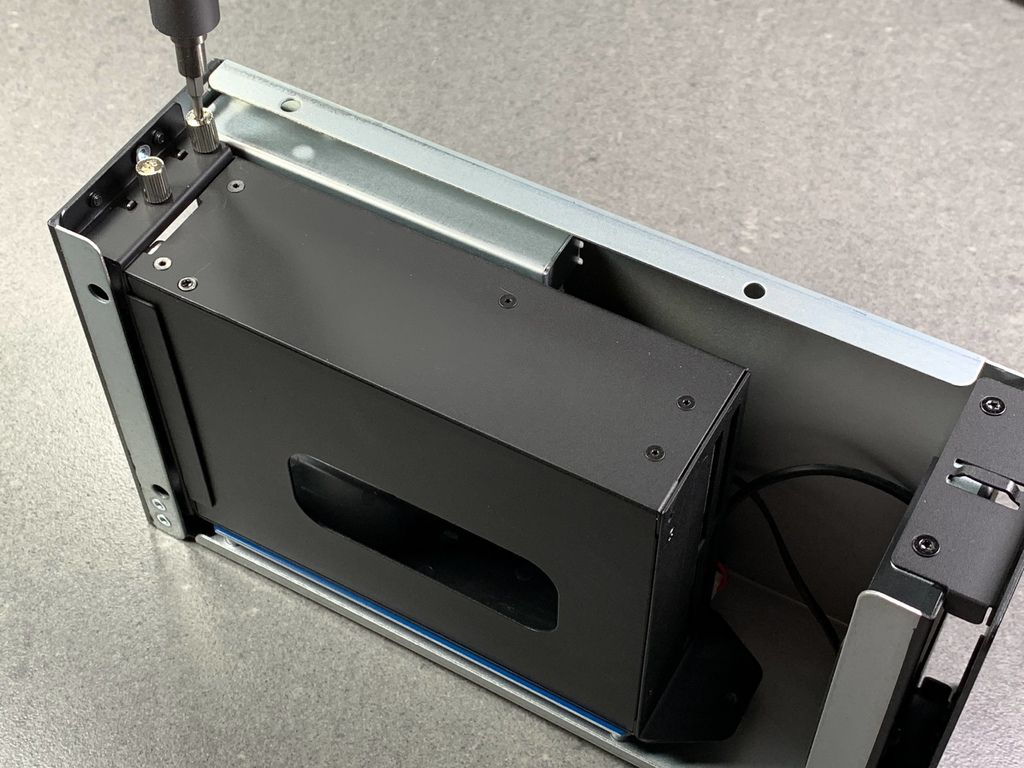

▼螺絲固定，

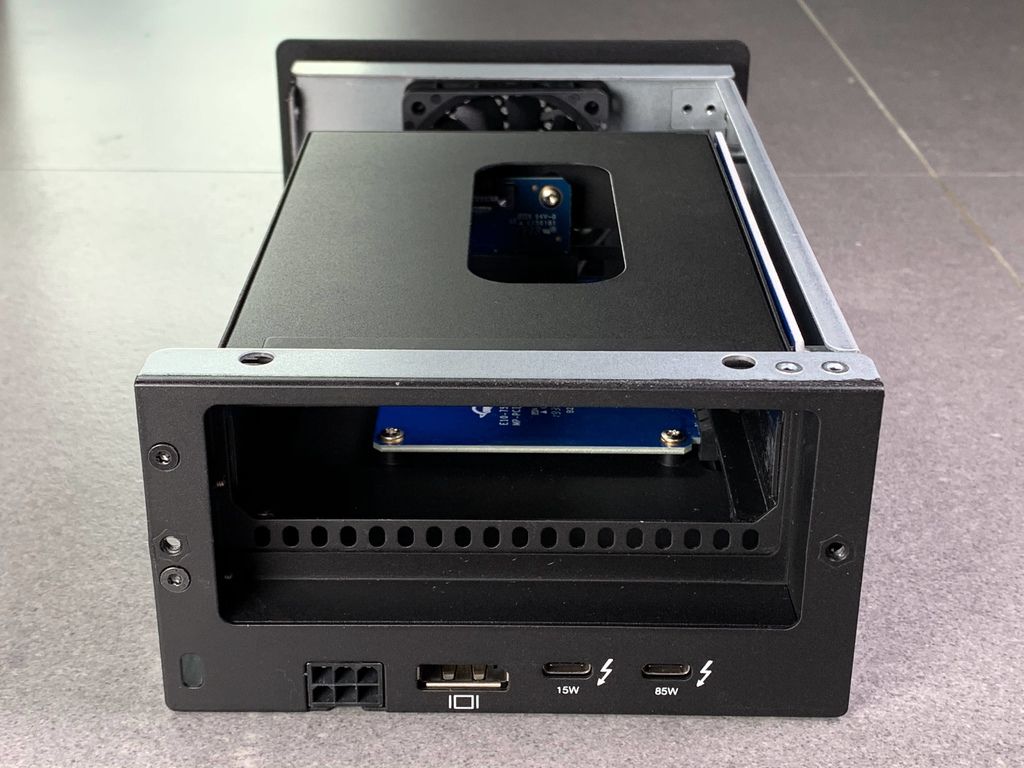

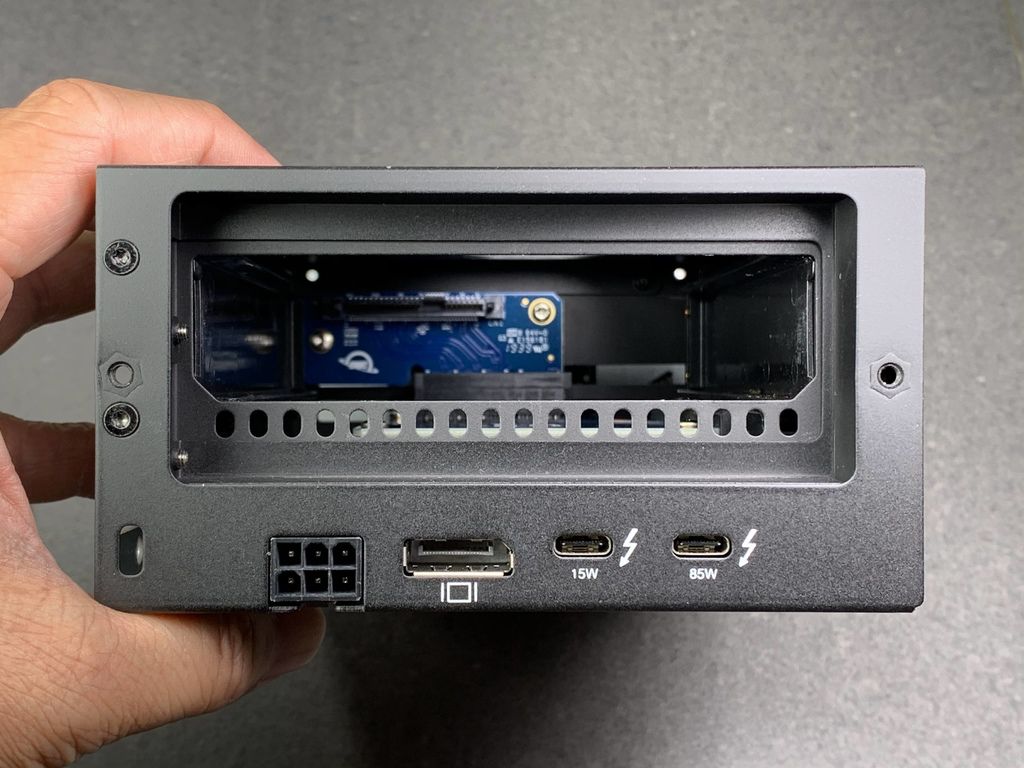

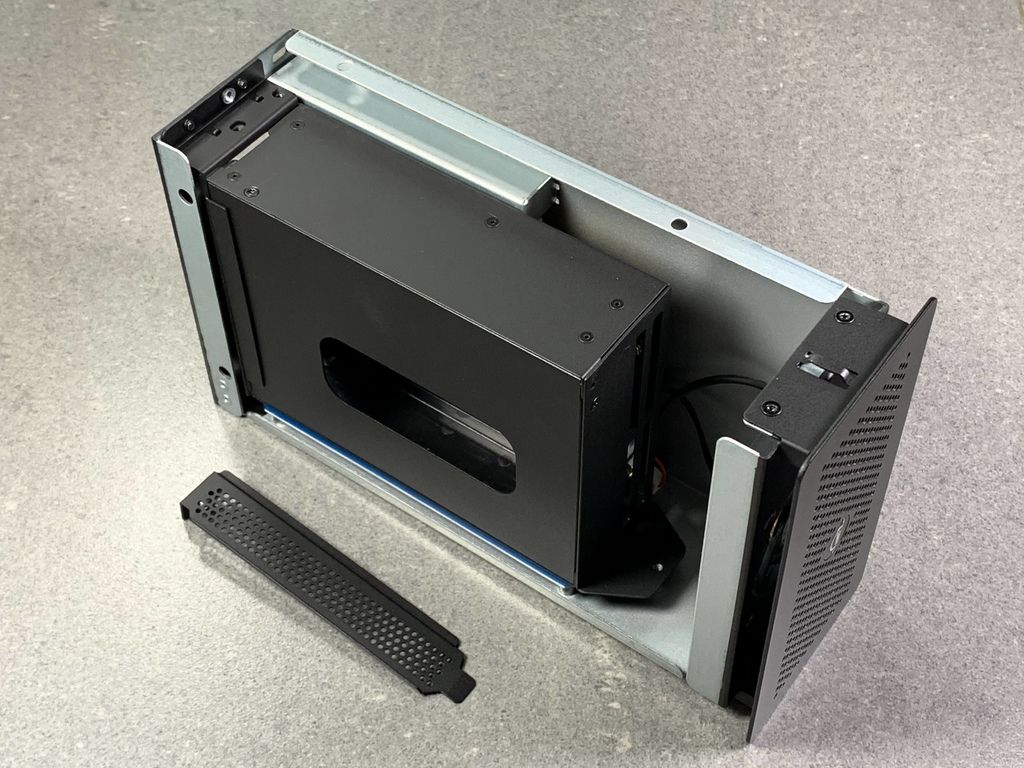

▼如果放了機架沒放托盤的話就變成這樣，

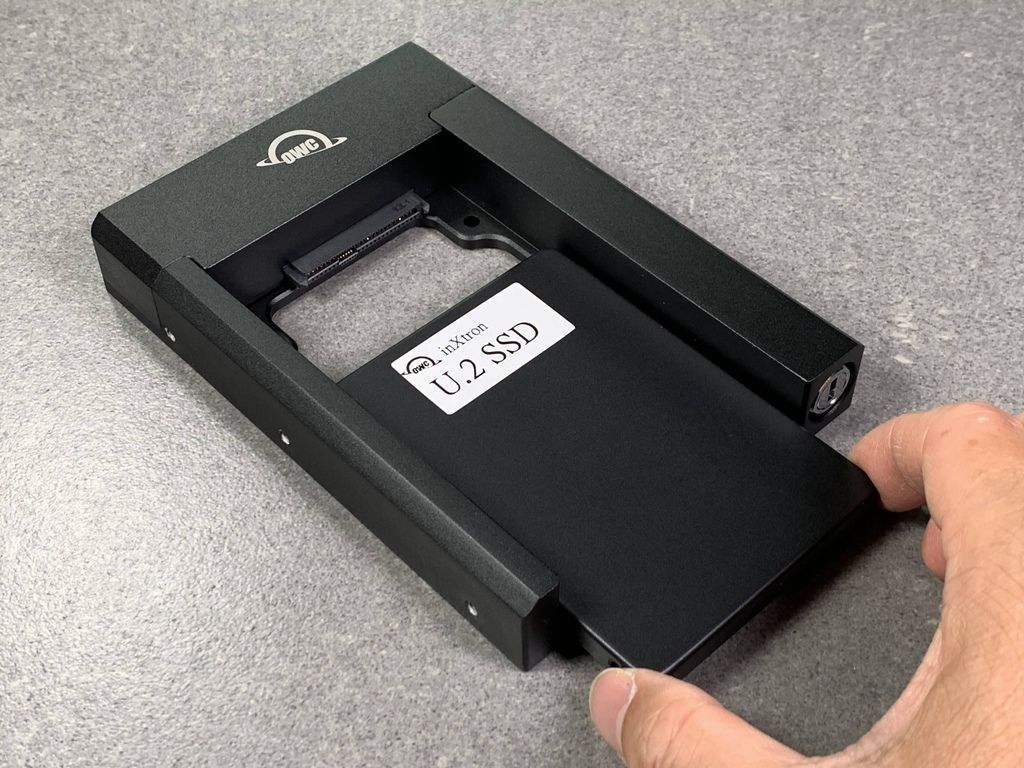

▼放入托盤，

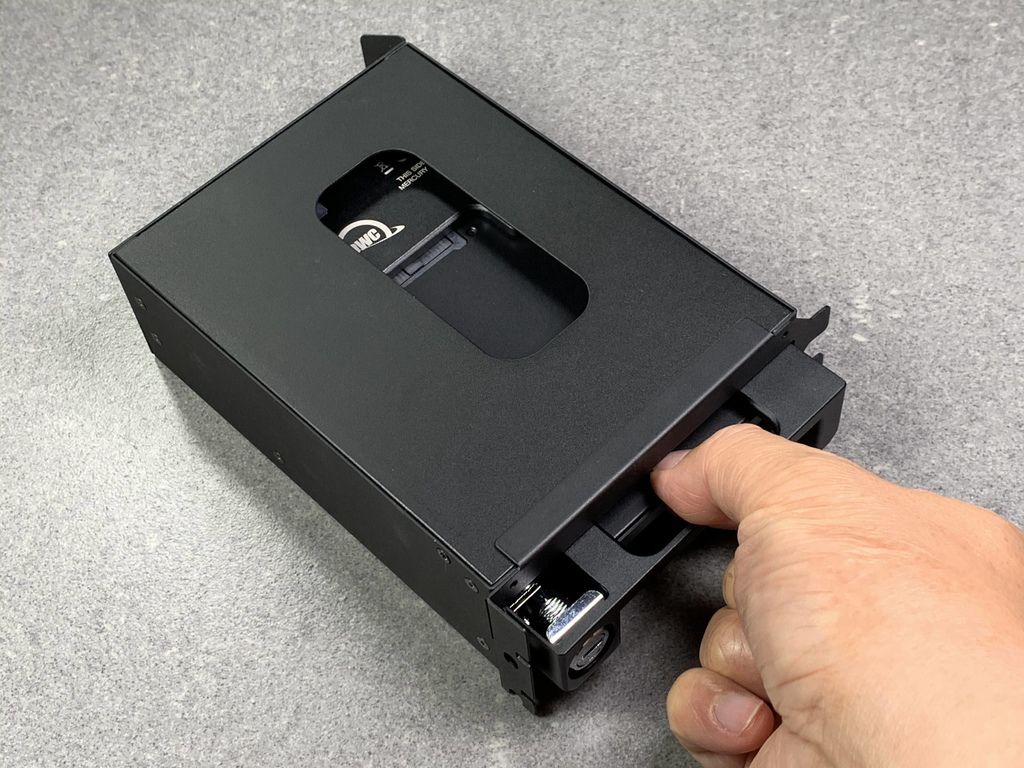

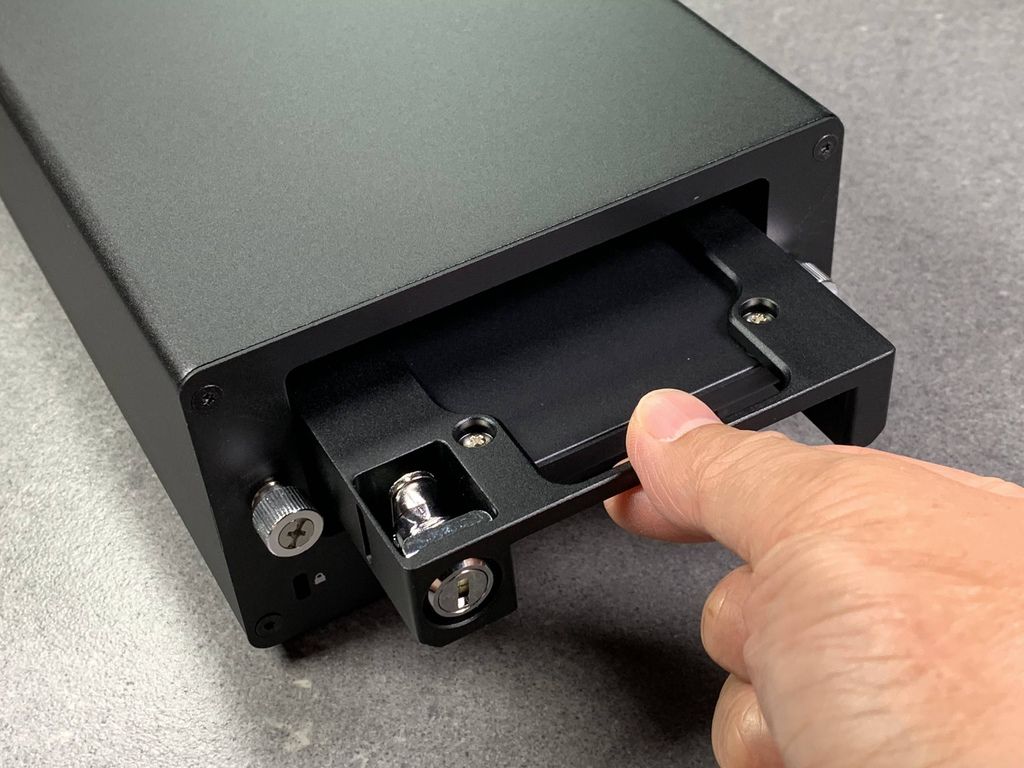

▼拔出來也很簡單，
▼鑰匙上鎖，

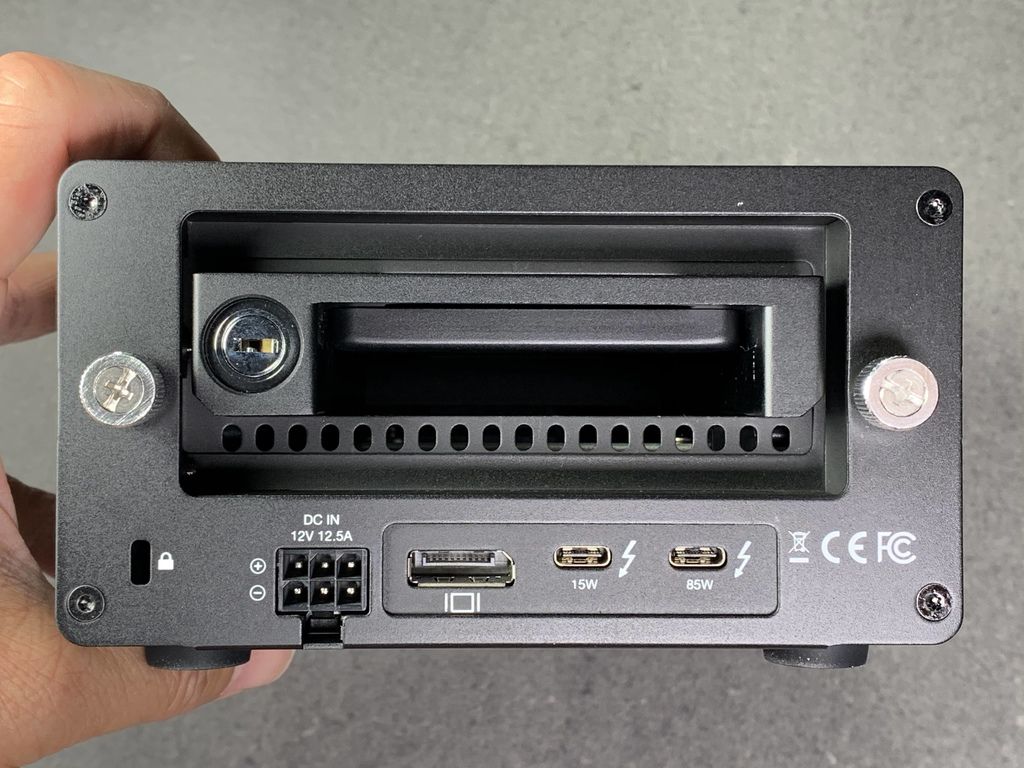

▼整個套件全部安裝的話，

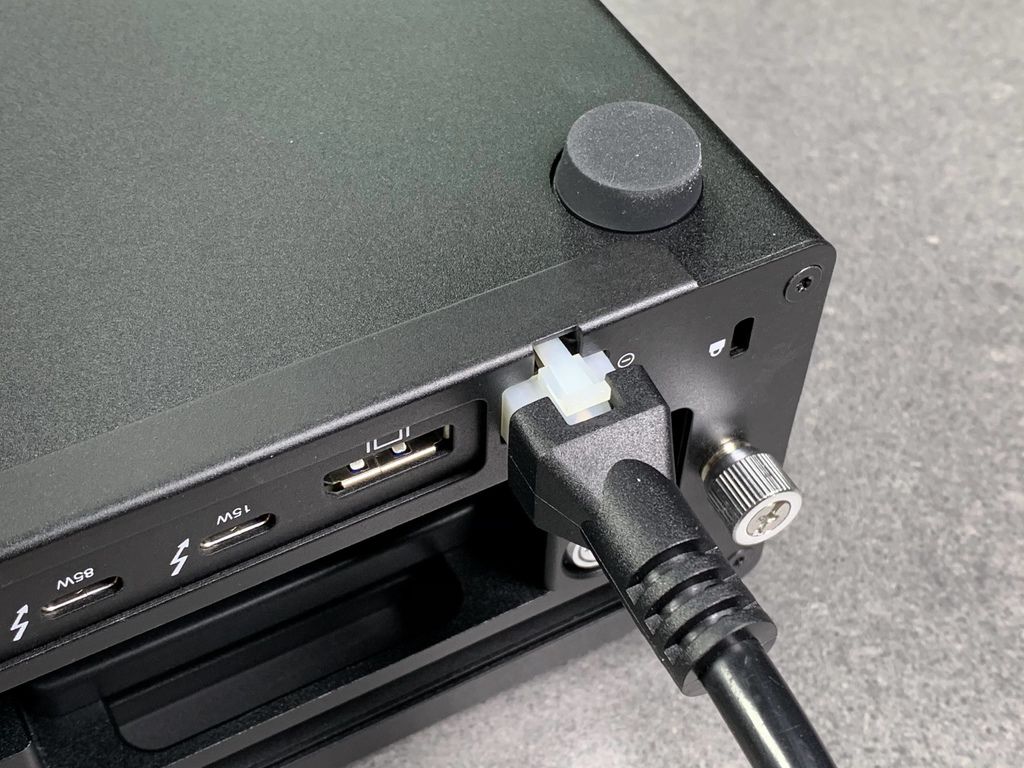

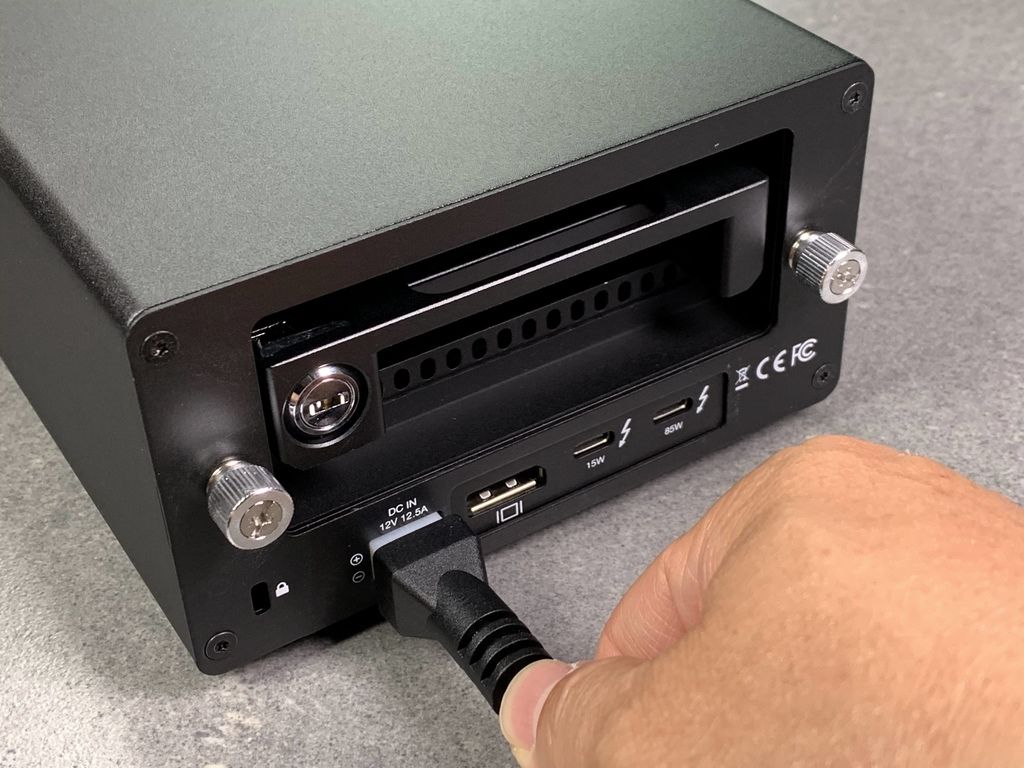

▼插上非常穩固的電源線，可以上工了，
測試平台：HP 360 Spectre 筆電，雙 TB3 連接埠，因此可以同時接兩個 TB3 設備，我只測幾個簡單軟體，還有實際的搬移檔案。

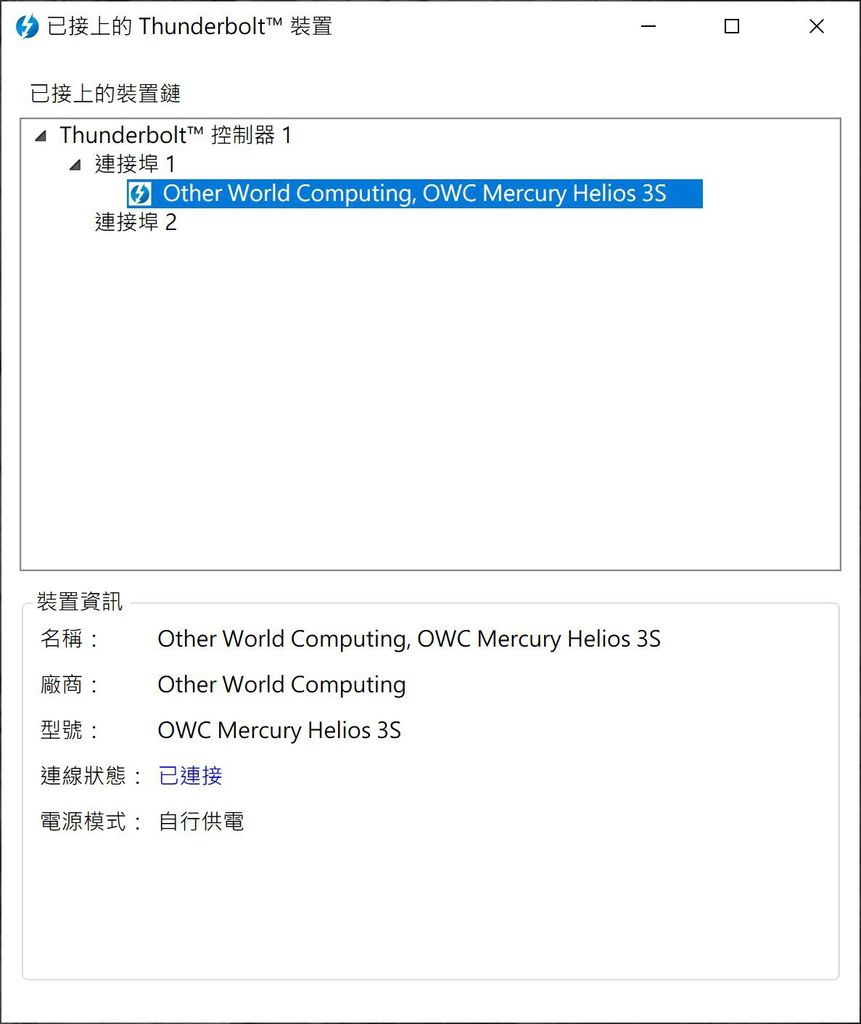

▼先把內部已接上 U.2 SSD 的 Helios 3S 接上其中一個連接埠，TB3 線材插上 85W 那一孔，另一端可以直接為筆電供電，

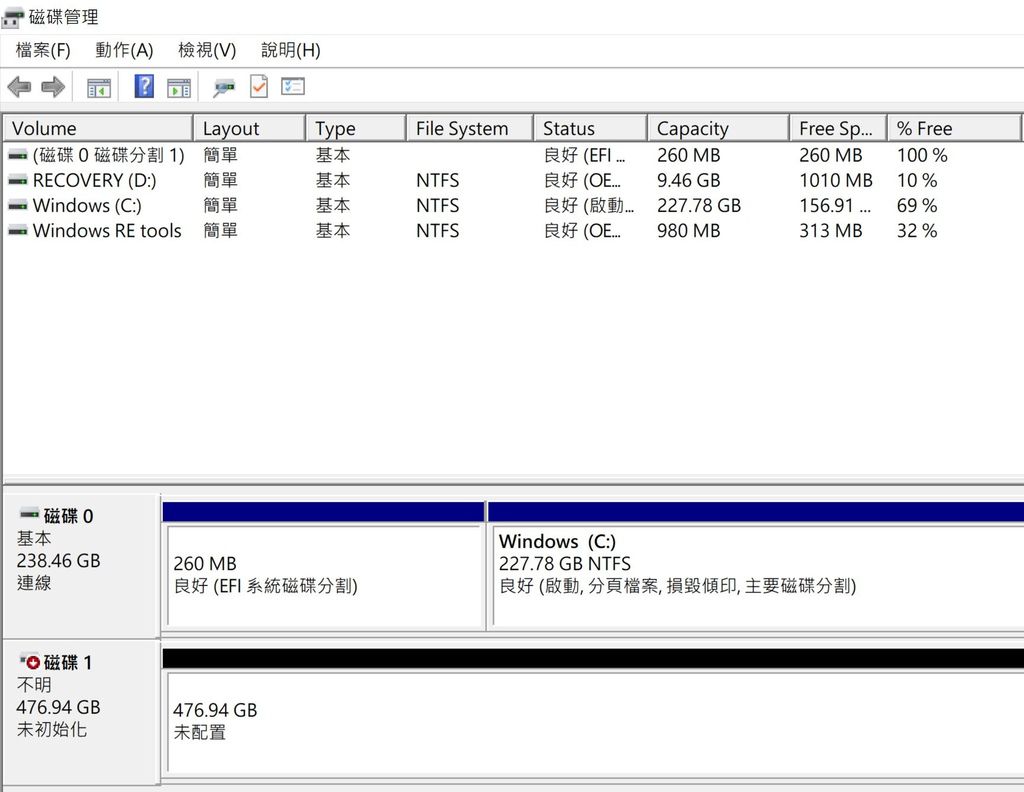

▼由 Windows 的磁碟管理工具中，可以看到一個「未初始化」的磁碟，容量是 512GB，

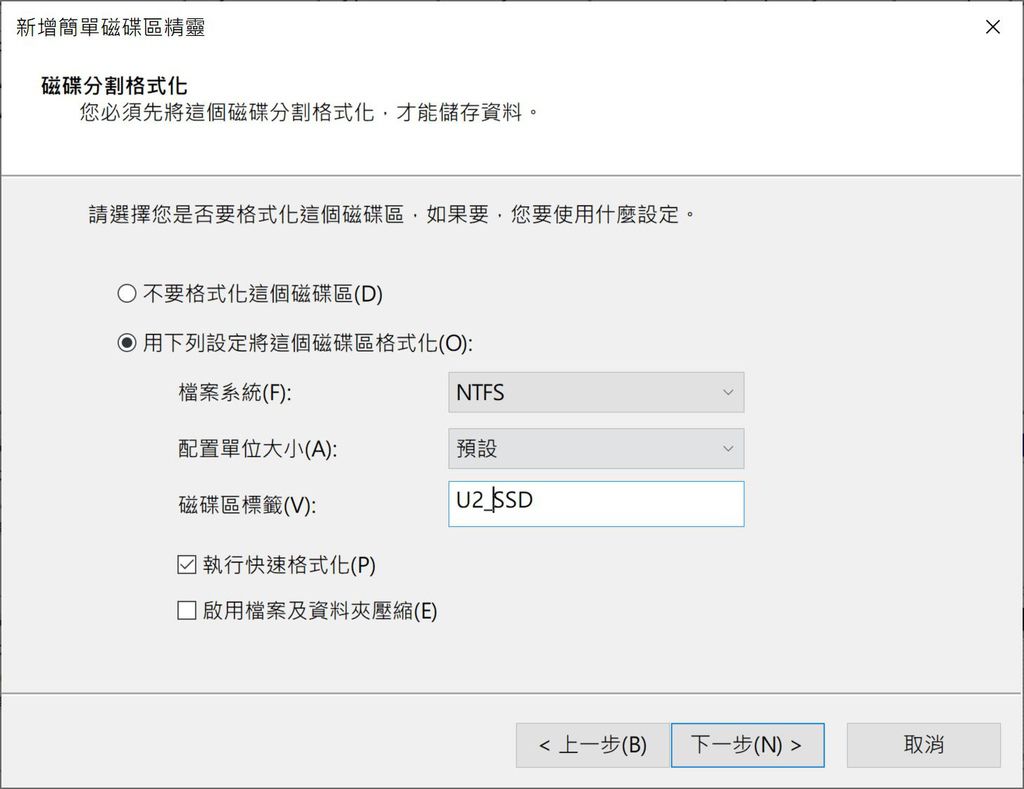

▼格式化為 NTFS 檔案格式，

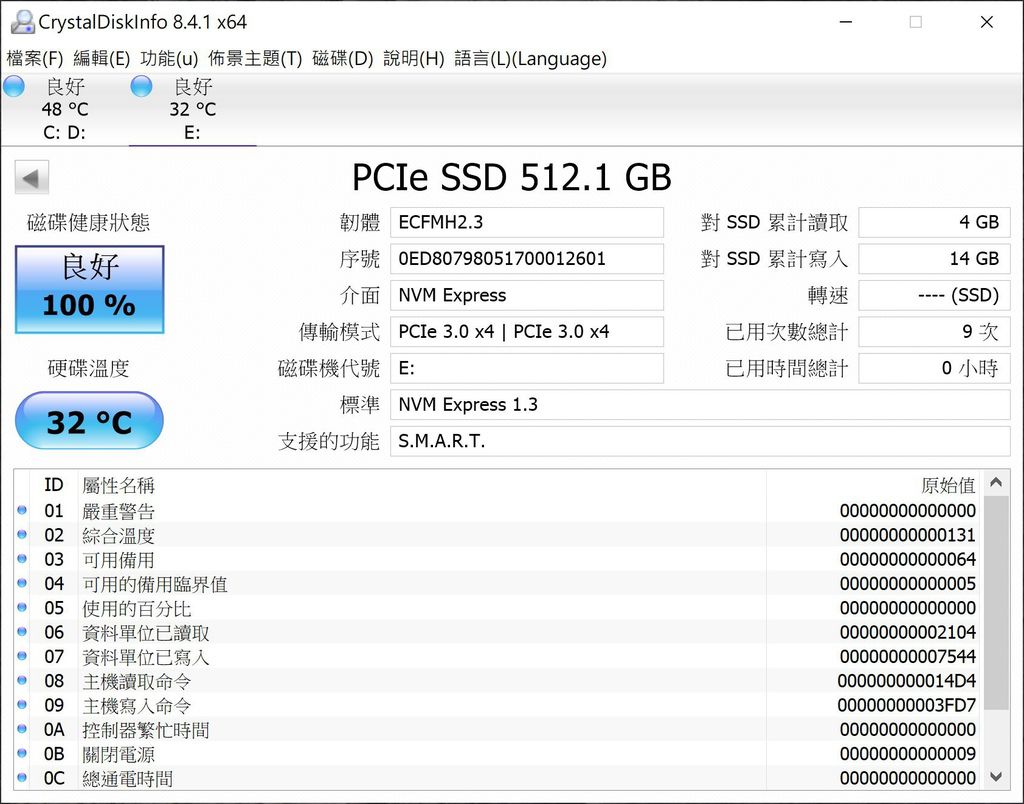

▼U.2 SSD 目前在市面上還不普遍，就算 Crystal Disk Info 已經更新到最新版 8.4.1，還是無法偵測到品牌與名稱，

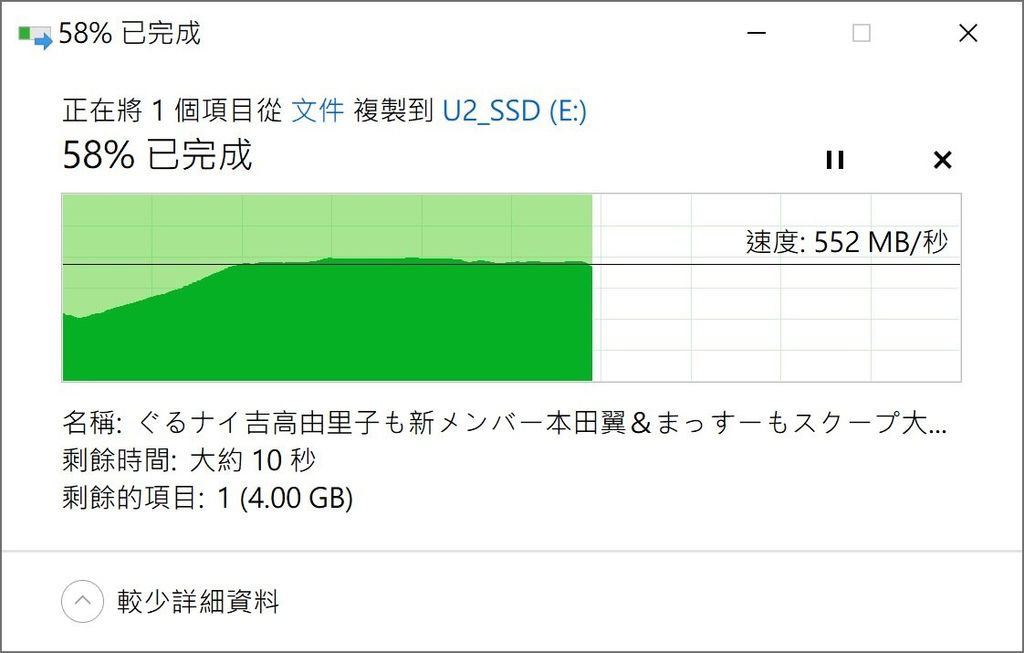

▼因為筆電內建的硬碟是 2.5 吋 SSD，因此直接拷貝大檔案試試看，速度高達 552 MB/sec，不過這個數據其實是受限於筆電 SSD 的讀取速度，

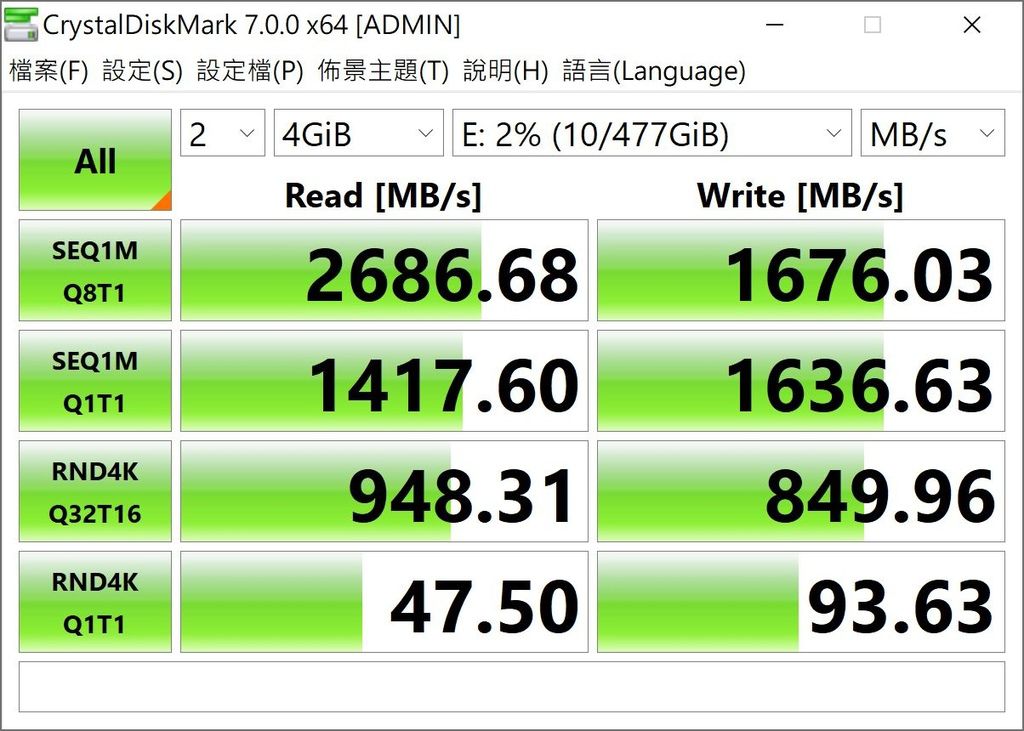

▼直接以 Crystal Disk Mark 7.00 版測速 U.2 SSD，出現驚人的數字，讀取高達 2686 MB/sec，寫入 1676 MB/sec，非常爽！！

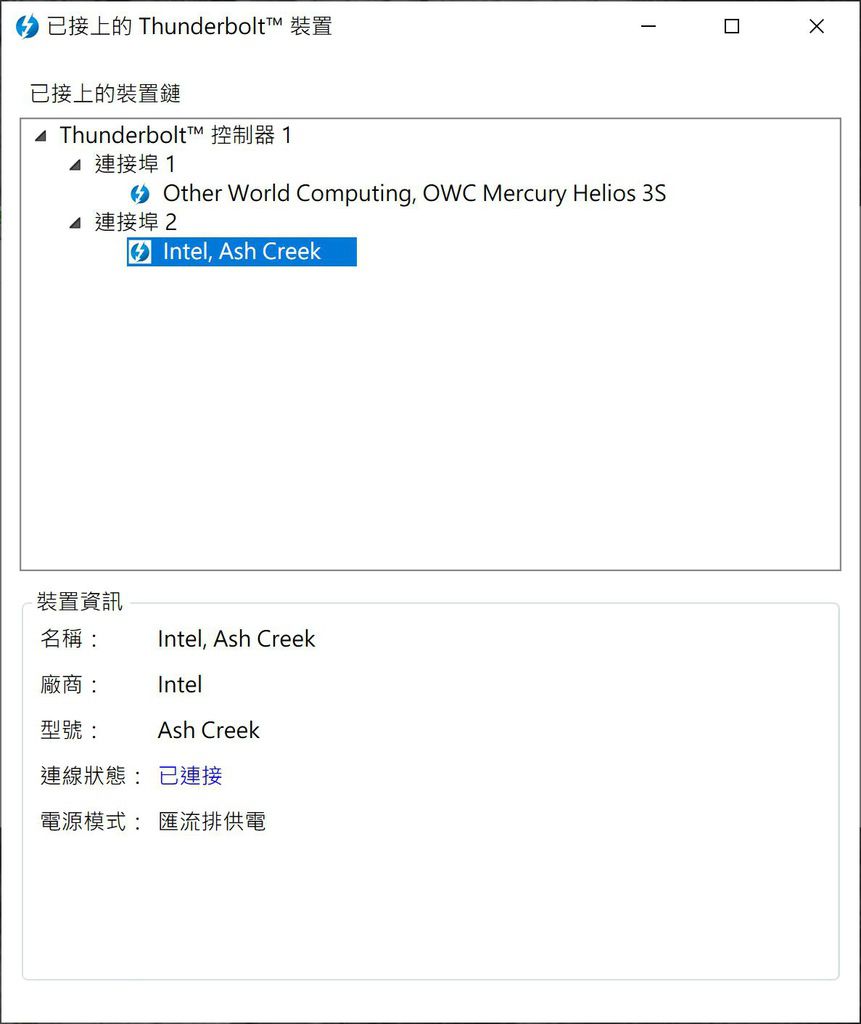

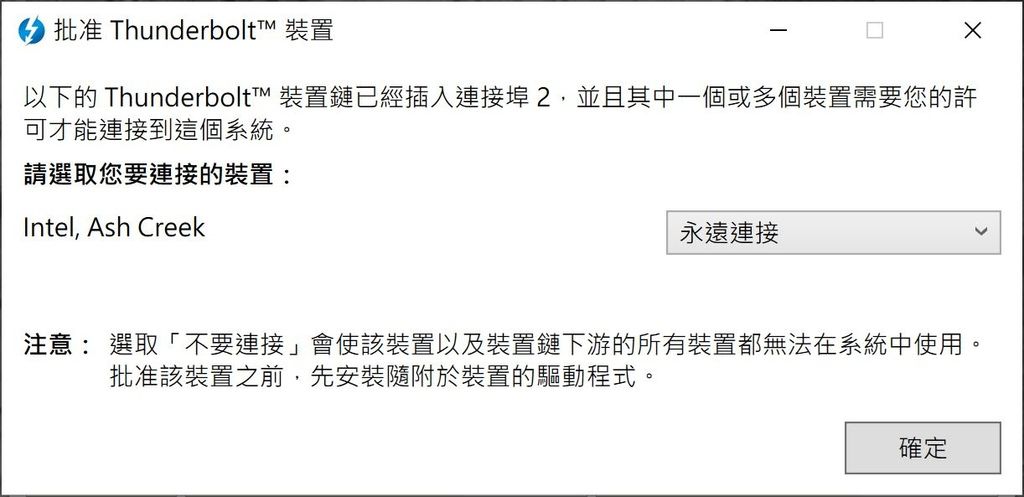

▼接著我們準備一個 TB3 外接盒，接上另一個 TB3 連接埠，顯示出有點詭異的名稱 Intel, Ash Creek
▼所以現在筆電上有兩個 TB3 裝置，

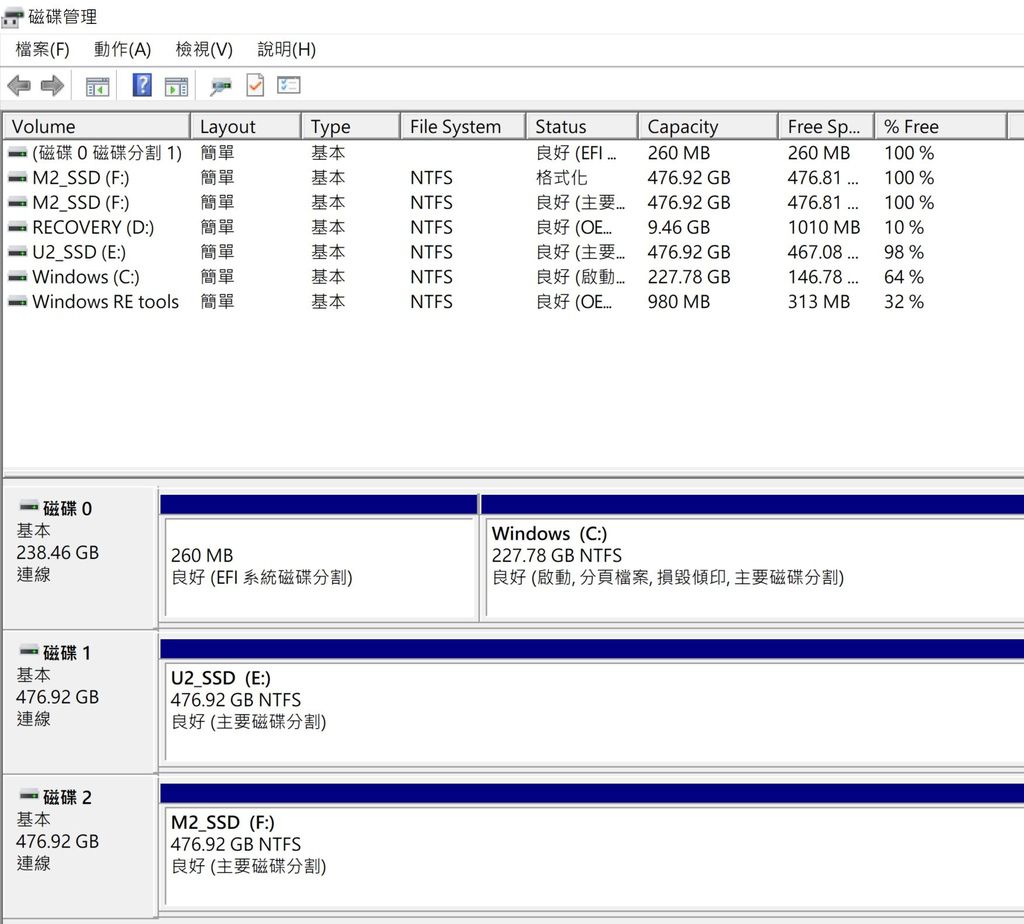

▼與剛剛雷同，由磁碟管理工具中，可以看到另一個「未初始化」的磁碟，容量是 512GB，一樣經過 Format 之後取名為 M2_SSD，

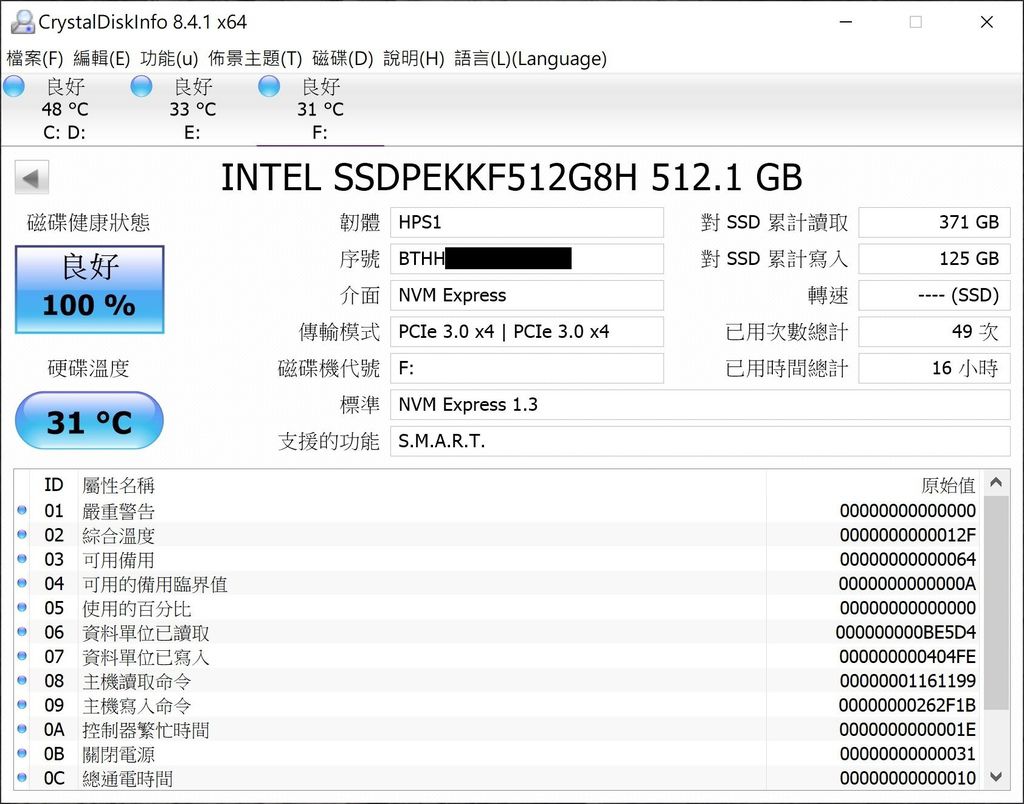

▼裡面放了一條 M.2 NVMe SSD - Intel 760p 512G，以 Crystal Disk Info 最新版 8.4.1 測試，確定了品牌與容量，

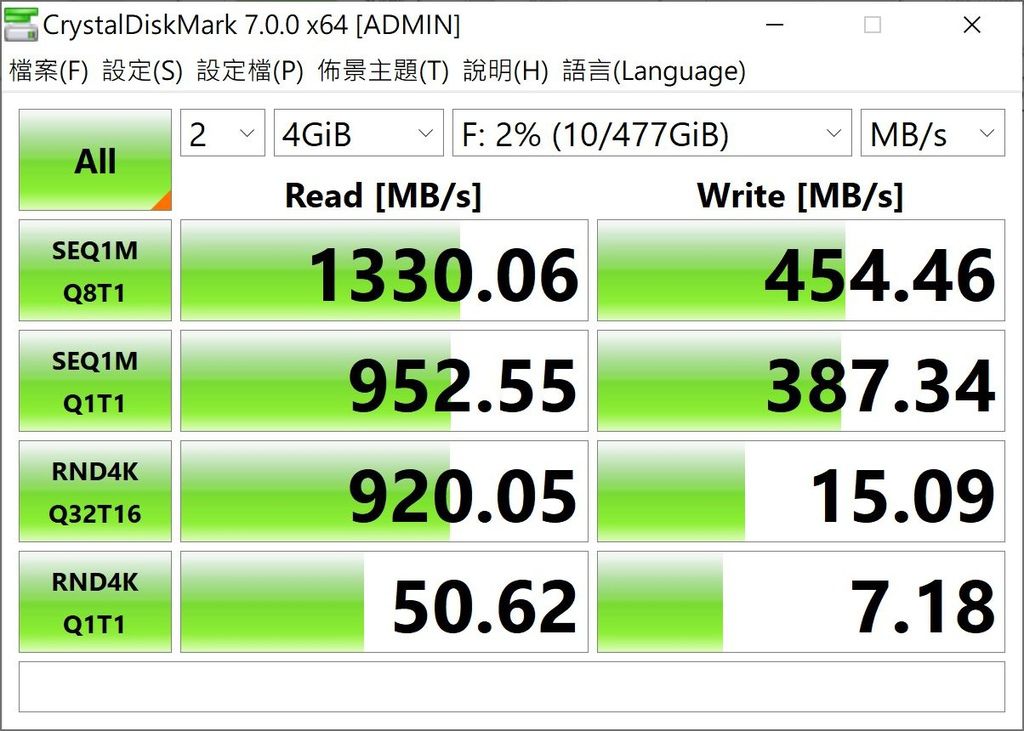

▼以 Crystal Disk Mark 7.00 版測速 M.2 SSD，速度被比下去了，讀取達到 1330 MB/sec，寫入 454 MB/sec，

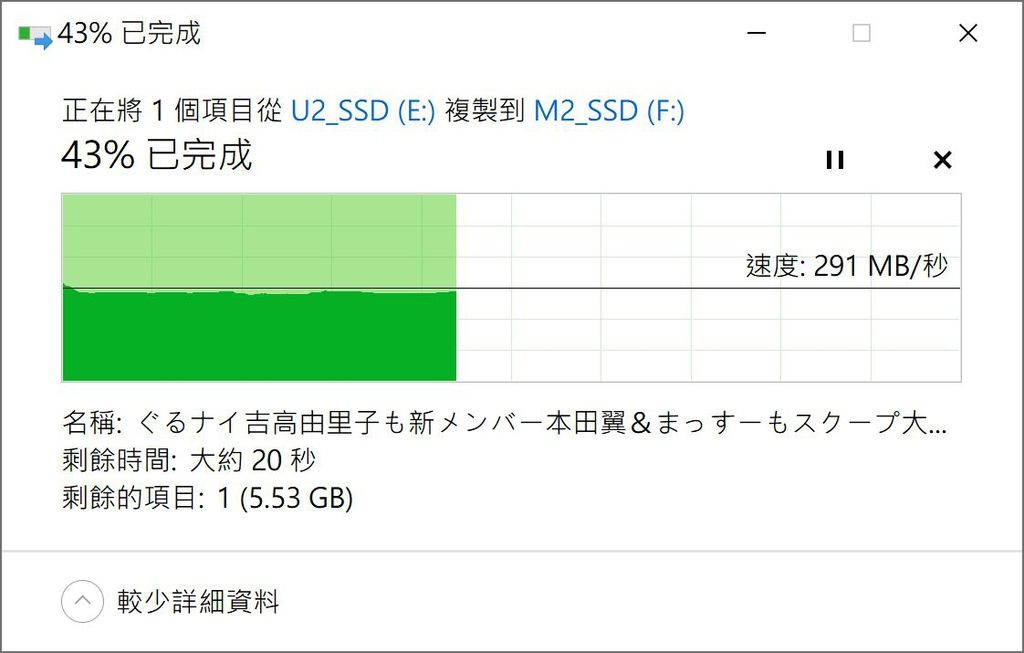

▼以不同的方向搬移檔案，U2 to M2，約 290 MB/sec，
▼M2 to U2，因為 U2 寫入速度比較快，約 600 MB/sec，

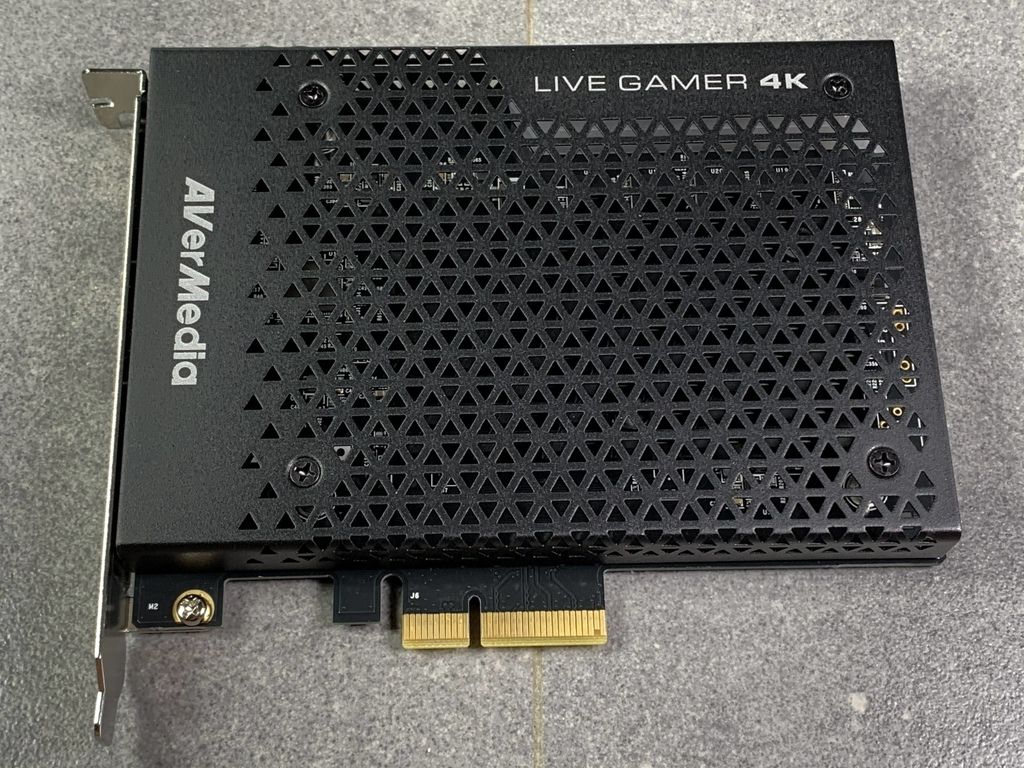

▼如果我們換上 AverMedia 的 4K HDR 影像擷取卡 GC573，尺寸屬於半長，全高，單寬度，

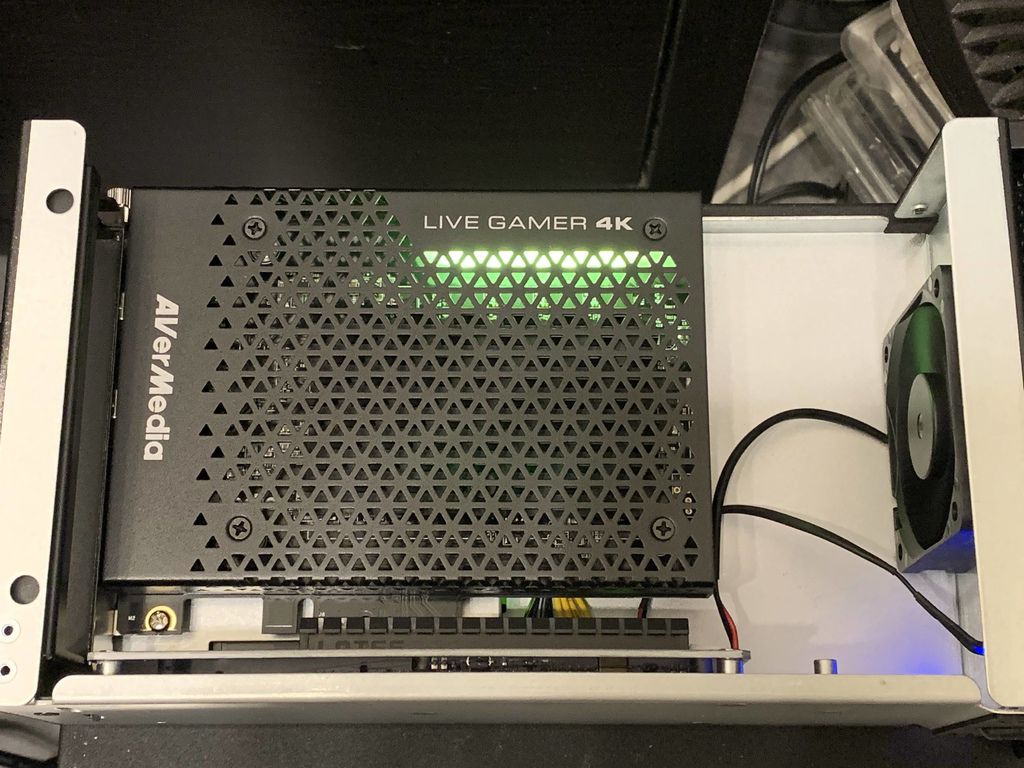

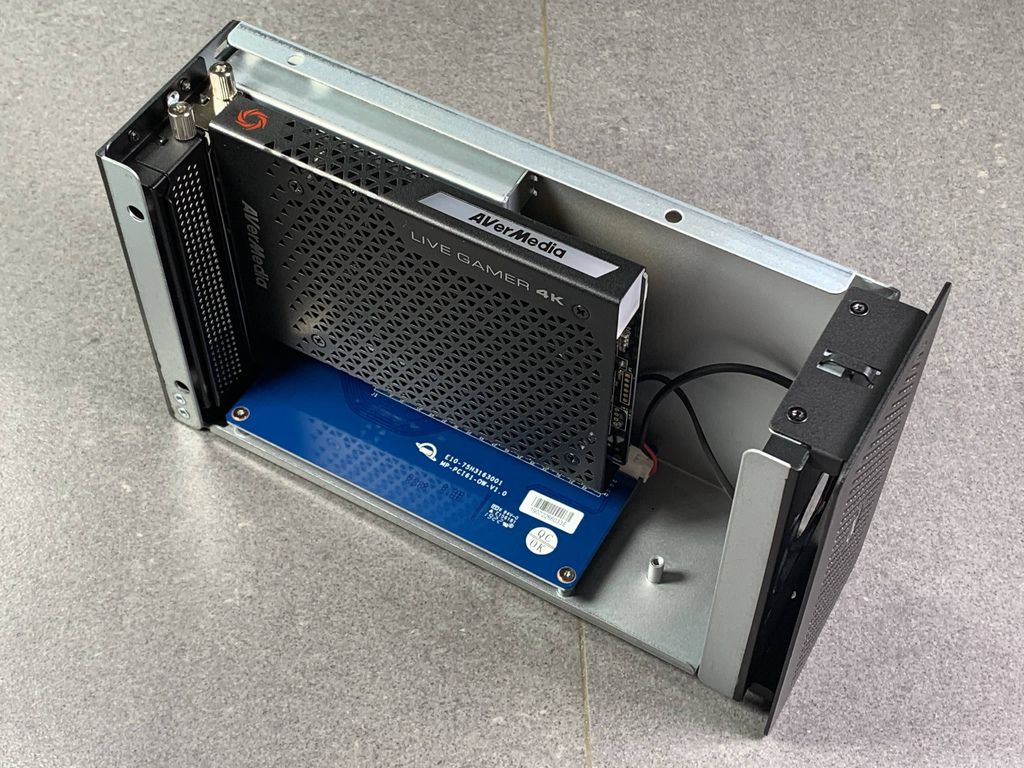

▼插上去之後的樣子，

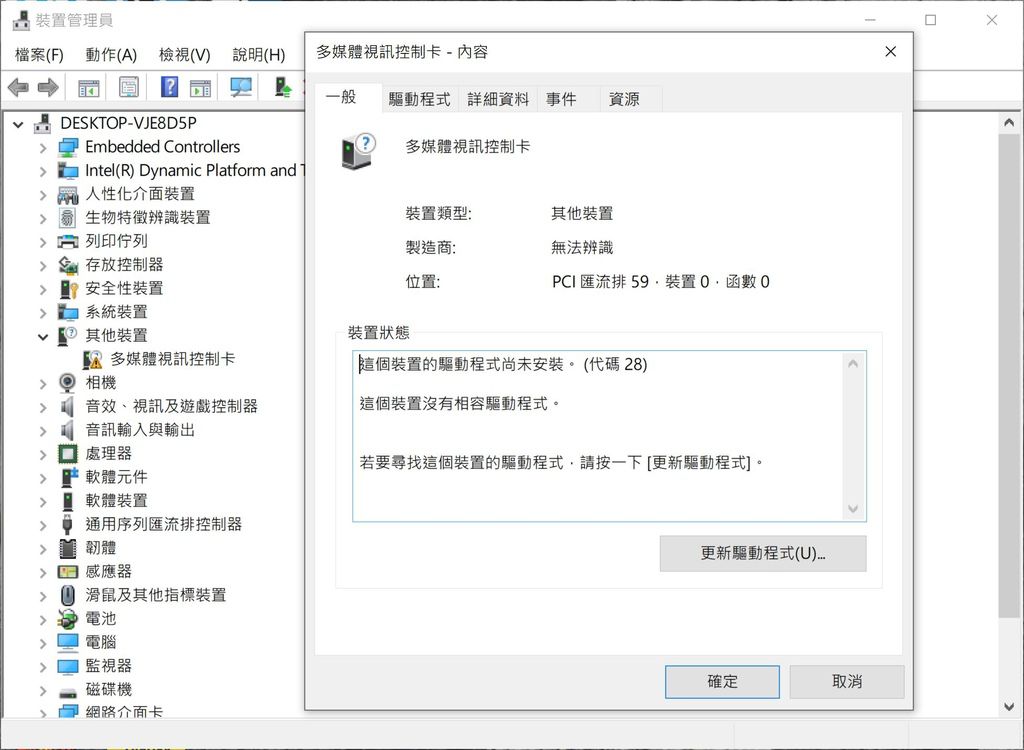

▼「裝置管理員」中出現多媒體視訊卡，但驅動程式 (Driver) 無法自動更新，

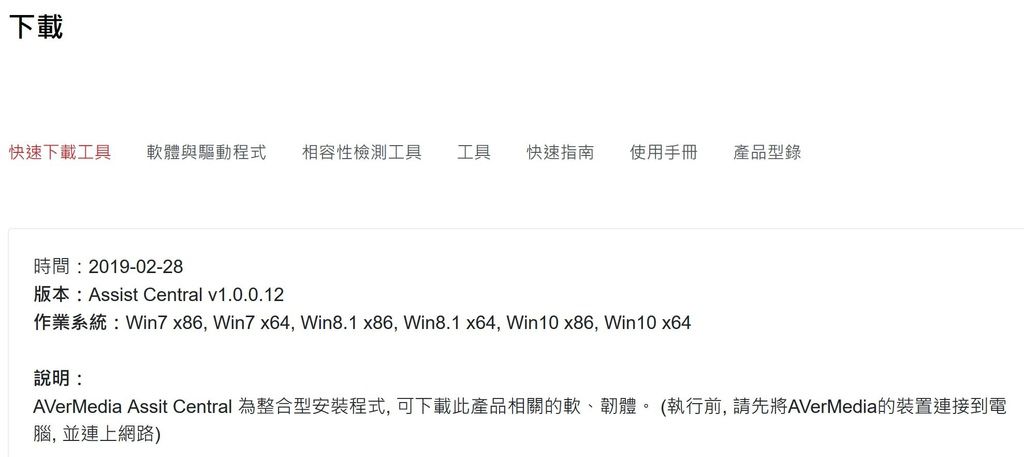

▼AVerMedia 官網都可以下載到最新版本的軟體或驅動程式，但安裝「快速下載工具」可以方便許多，

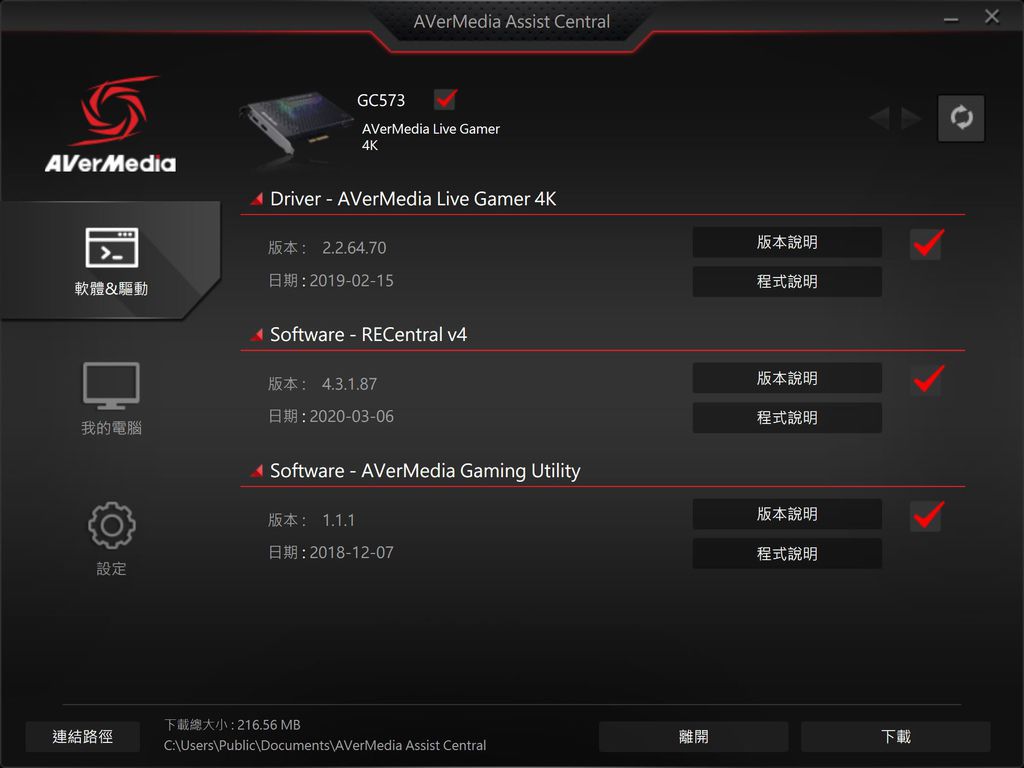

▼它是一個整合軟體，可以一次下載及安裝三個必要的程式，直接勾選就可以逐步安裝，

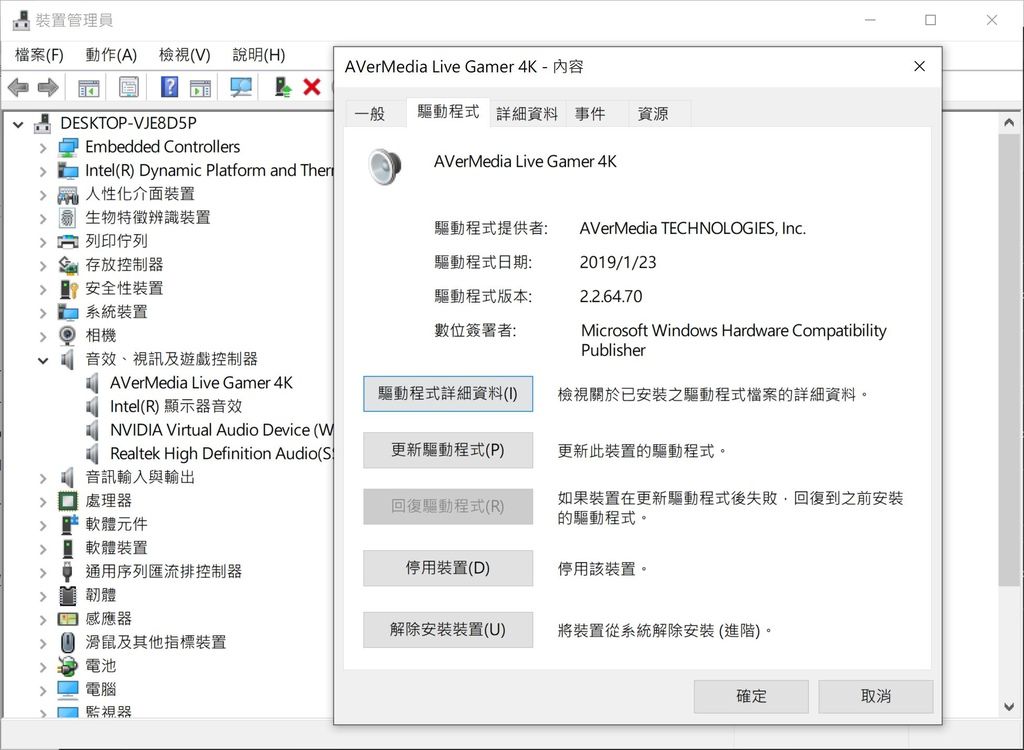

▼安裝好後檢查一下，沒錯，已經是最新版的驅動程式，
▼其他的軟體則可以檢查韌體，
▼或是做細項的設定，包括 HDCP 的設定。
HDCP：高畫質數位內容保護（HDCP，High-Bandwidth Digital Content Protection），詳細可 Google 查詢，

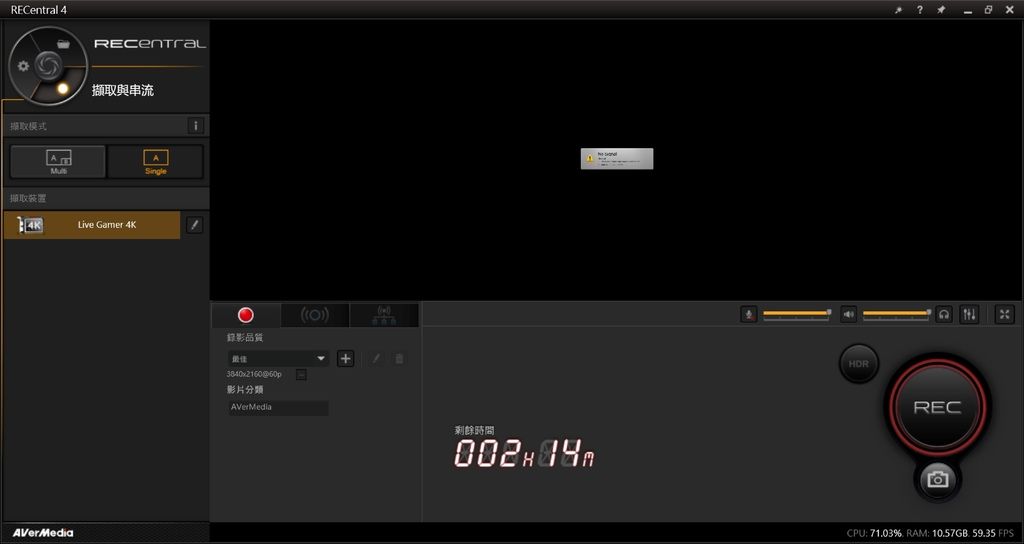

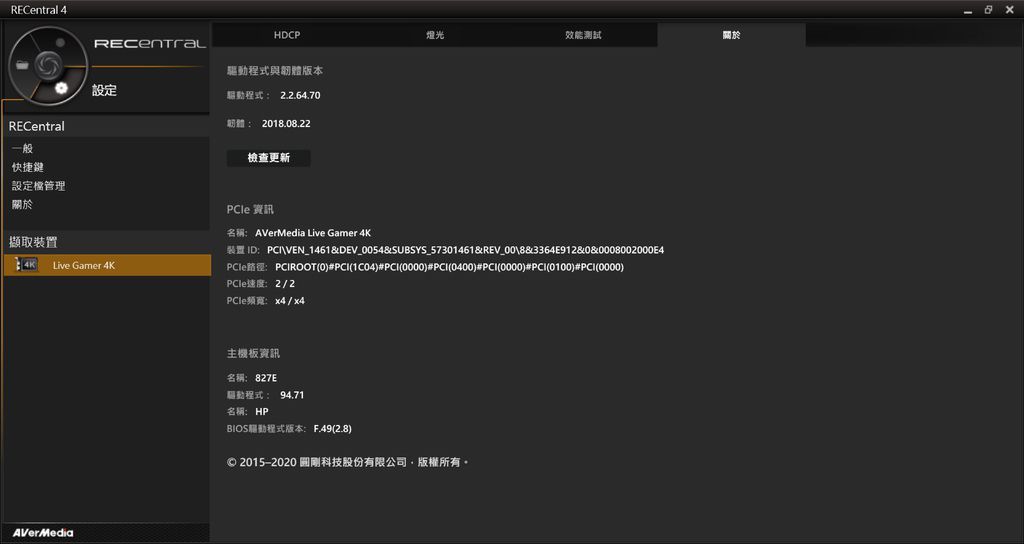

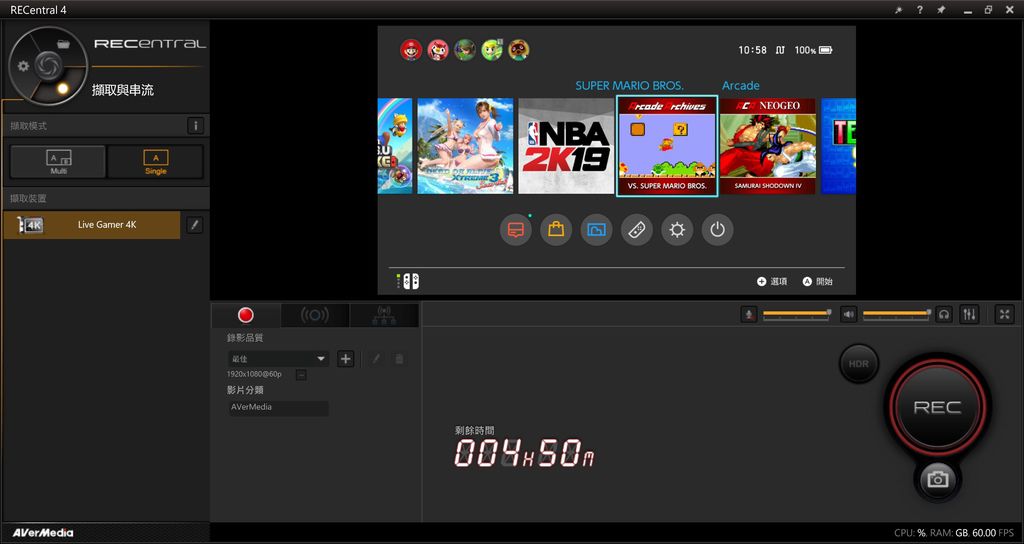

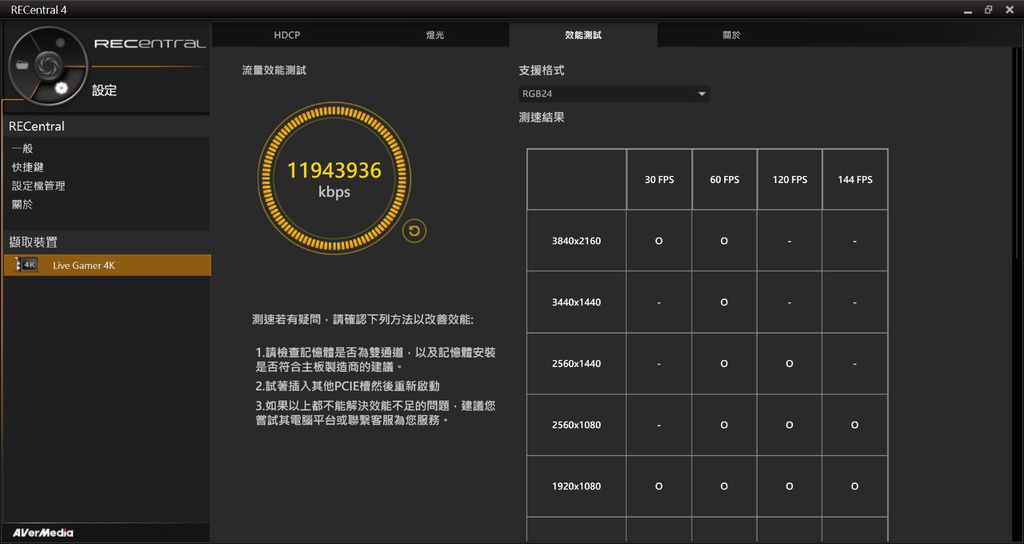

▼用來擷取或是說錄影的軟體叫做 RECentral 4，
▼同樣可以偵測硬體，
▼測試之後可以確認，經由 Helios 3S 內裝 AVerMedia GC573 擷取卡，可以錄製 4K 60p

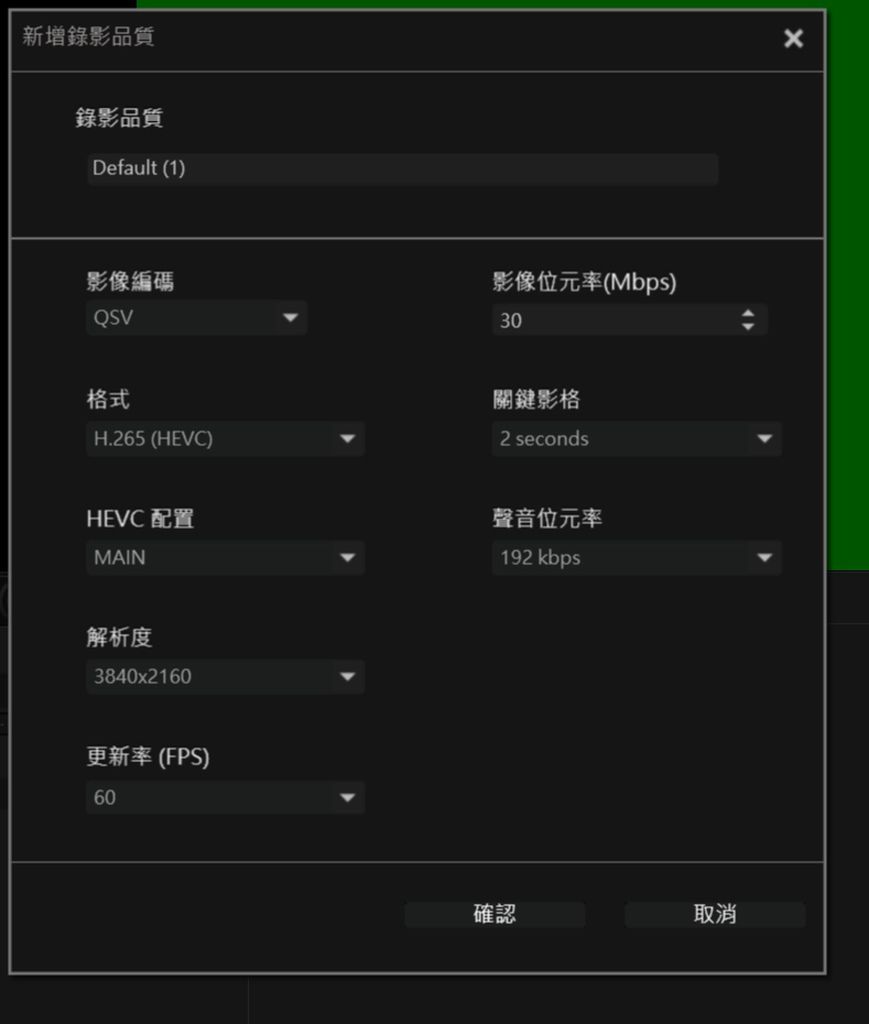

▼設定的部分，
▼以電玩主機 Nintendo Switch 測試，使用原廠的電視轉接盒，
▼請出超級熱門的「健身環大冒險」，

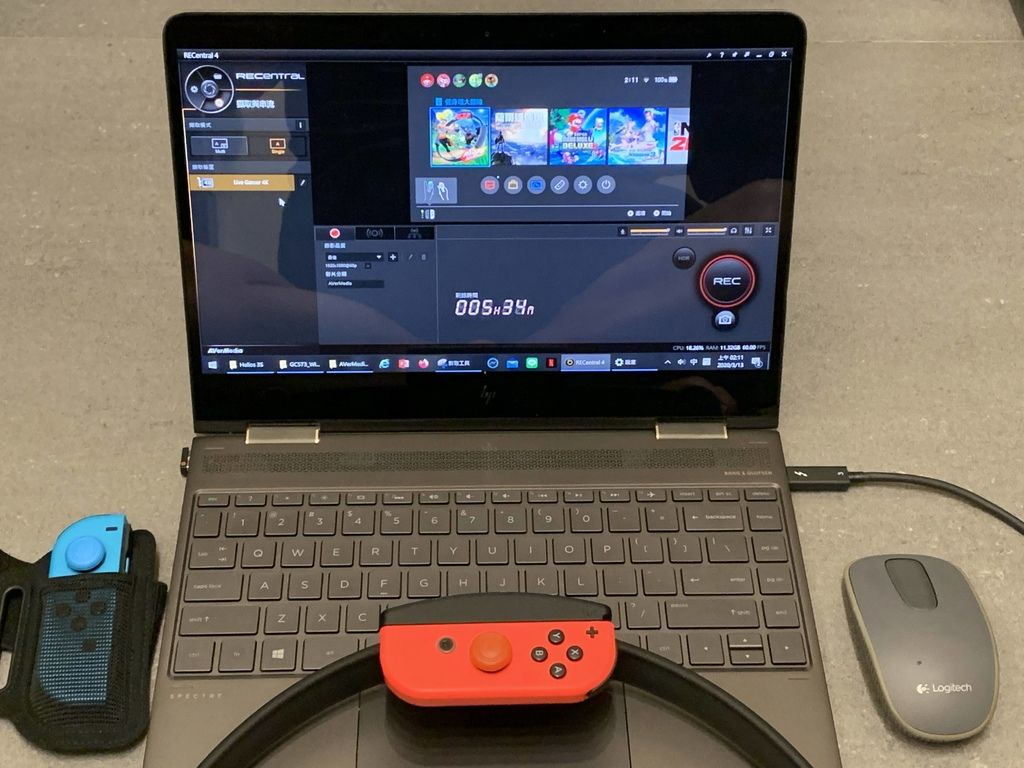

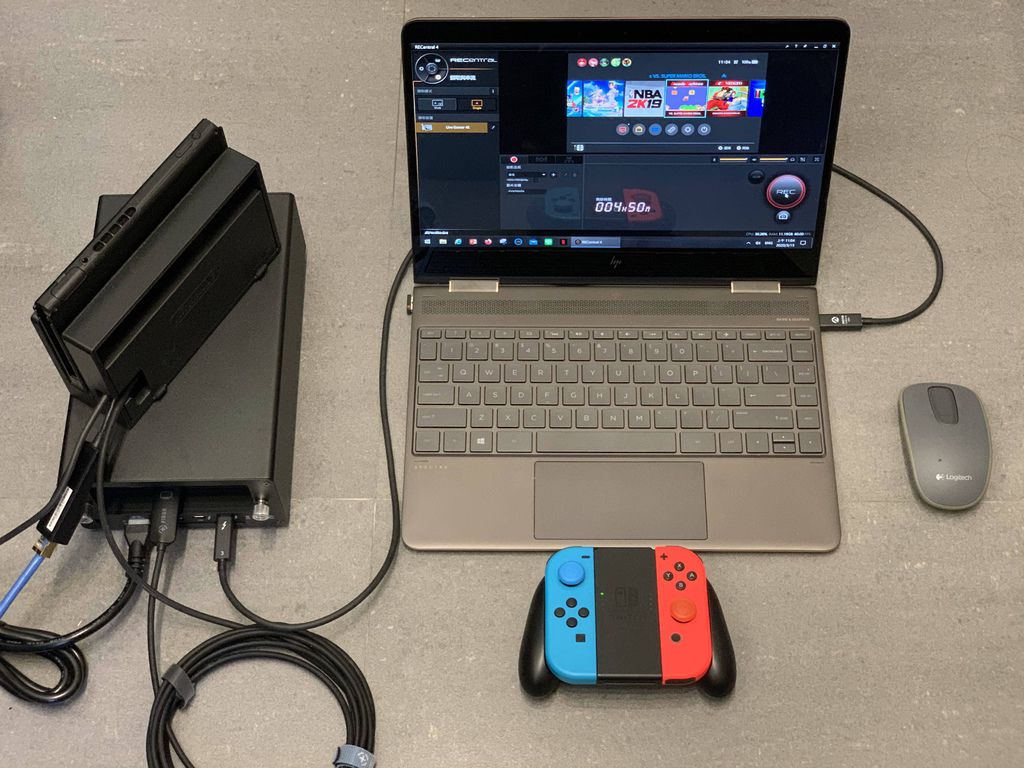

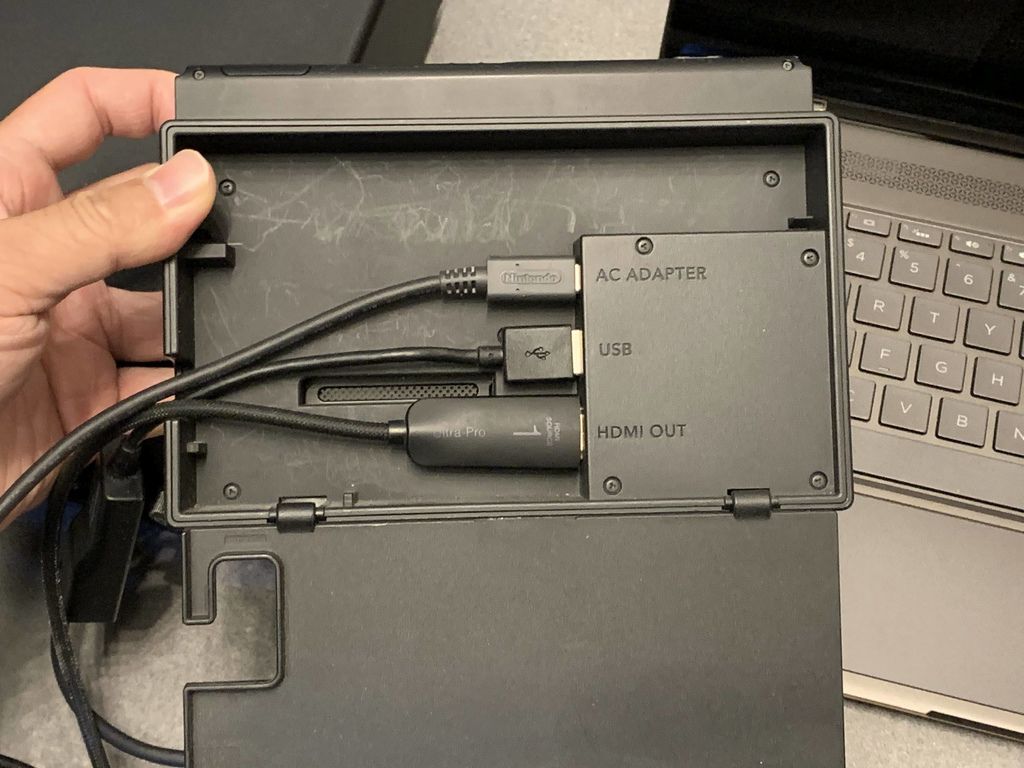

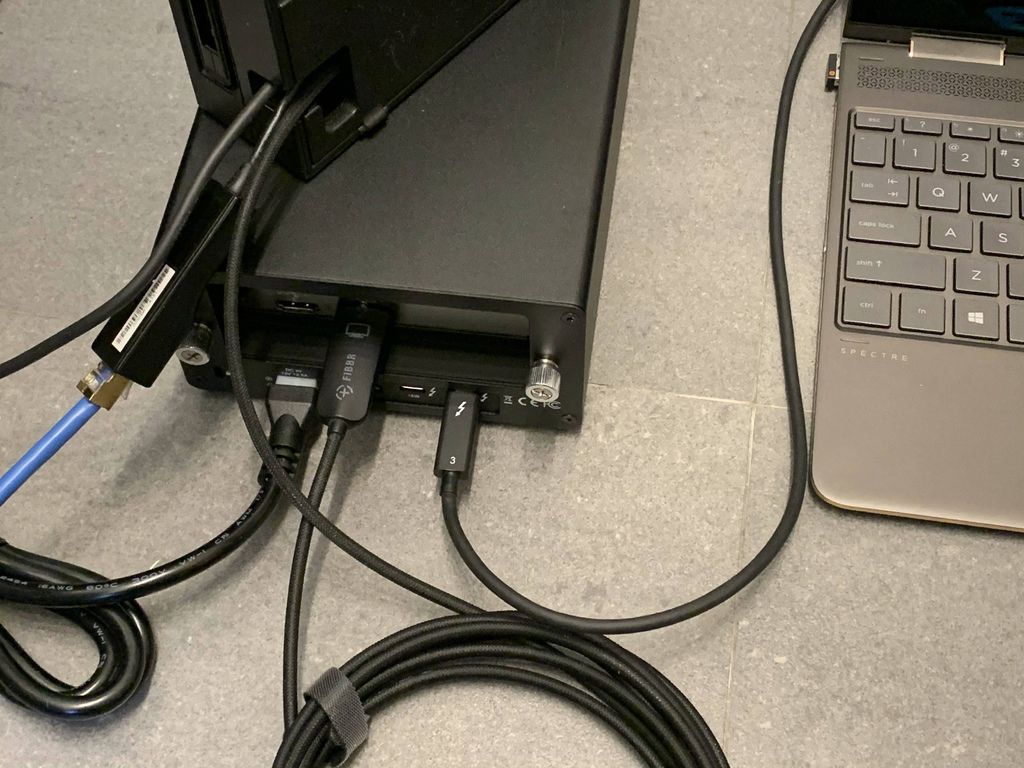

▼這樣的連接方式應該非常清楚，
▼網路線及 Fibbr 光纖 HDMI，
▼輸出訊號僅有 1080 @ 60p，不過輸出畫面正常，
▼Switch 中的瑪莉歐也正常，
K
有關 4K 畫面的擷取，因為我沒有 HDCP 解碼盒，因此不多做著墨。
▼如果我們換上 AKiTiO 的 10GbE 網卡，

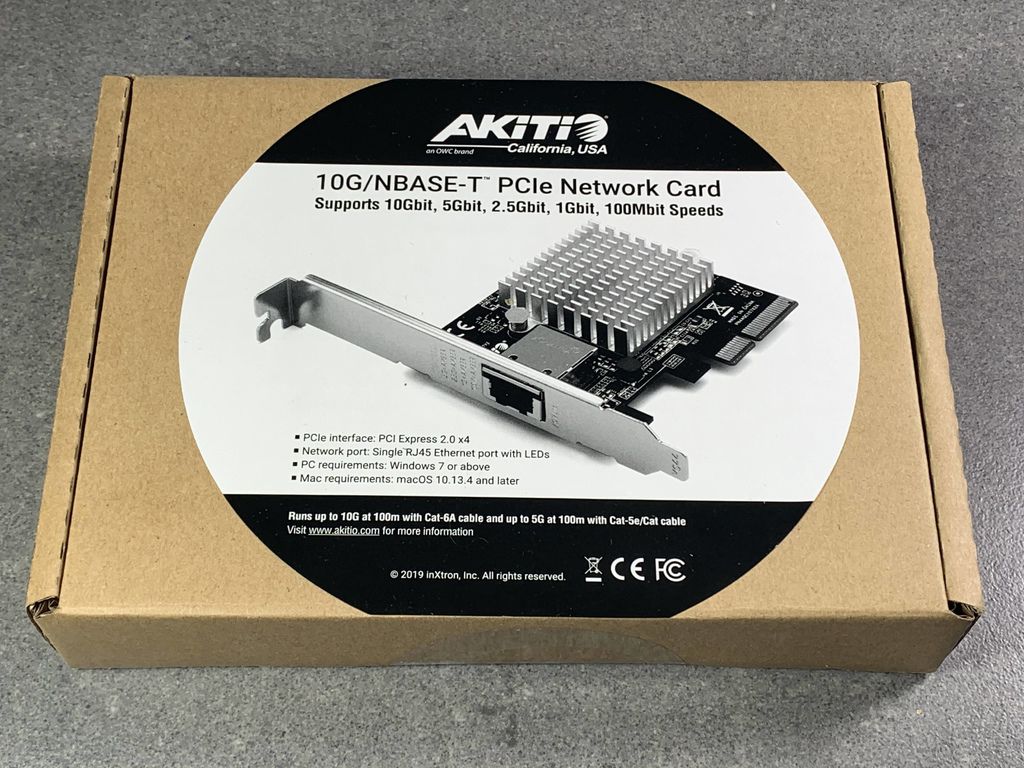

▼關於這張網卡，它已經是 AKiTiO 的第二版，規格是 PCIe 2.0 x 4，建議使用 Cat-6A 等級以上的網路線，

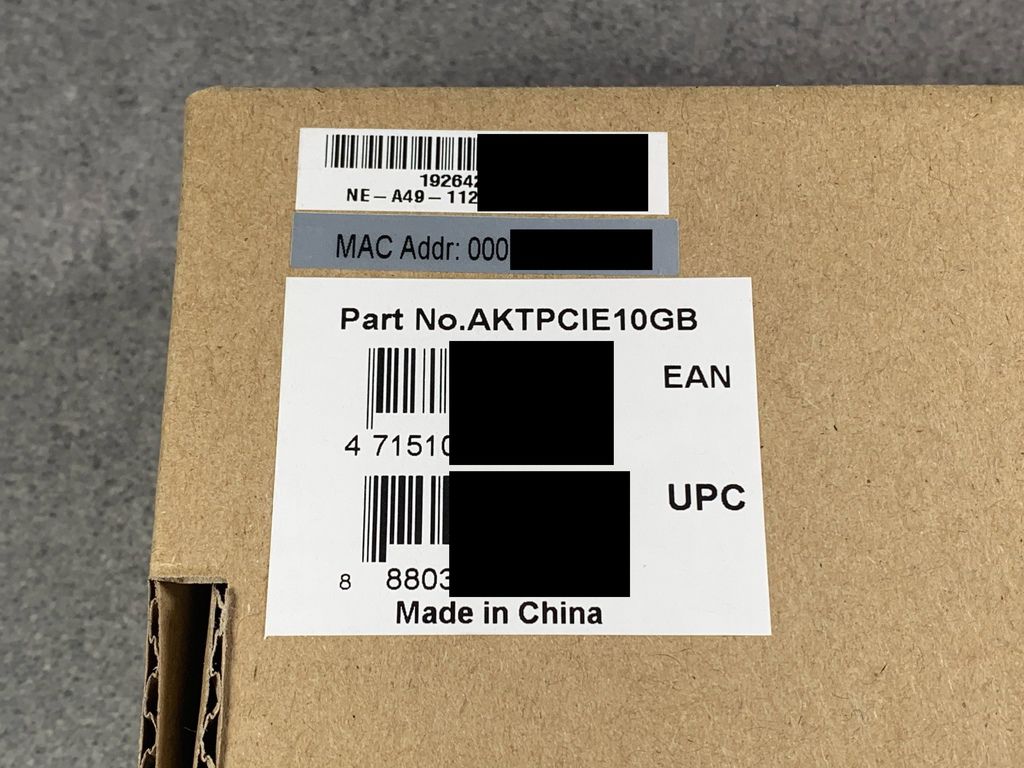

▼盒裝背面為 MAC 及產品序號，

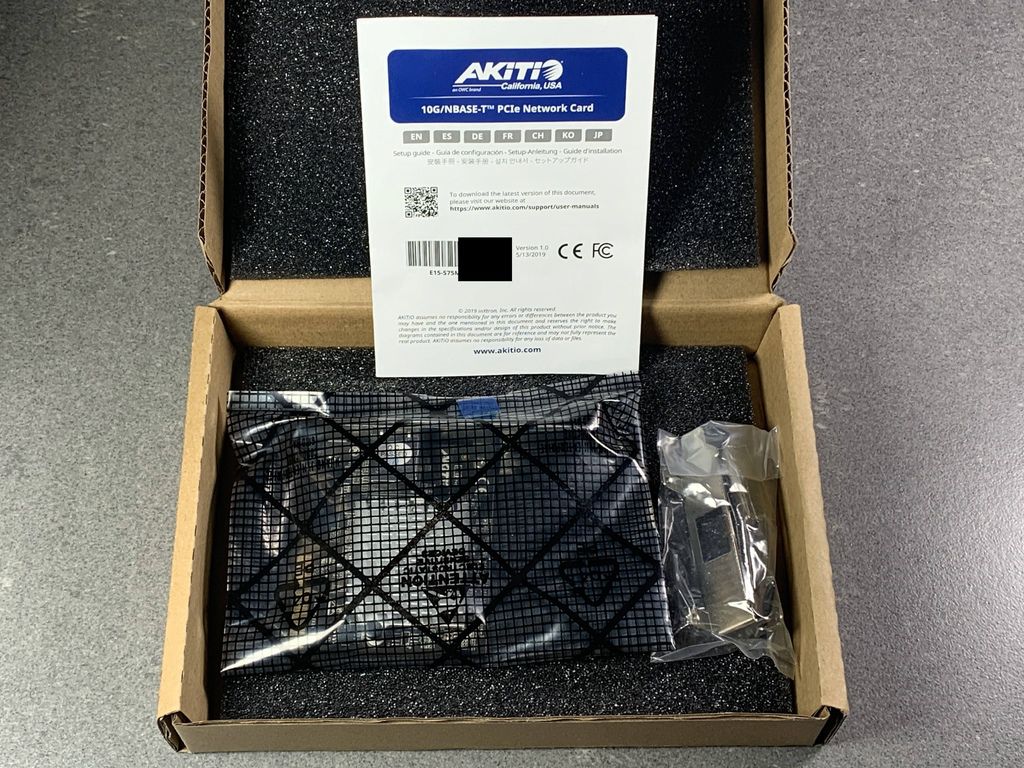

▼盒裝內部為網卡，短擋板，說明文件，

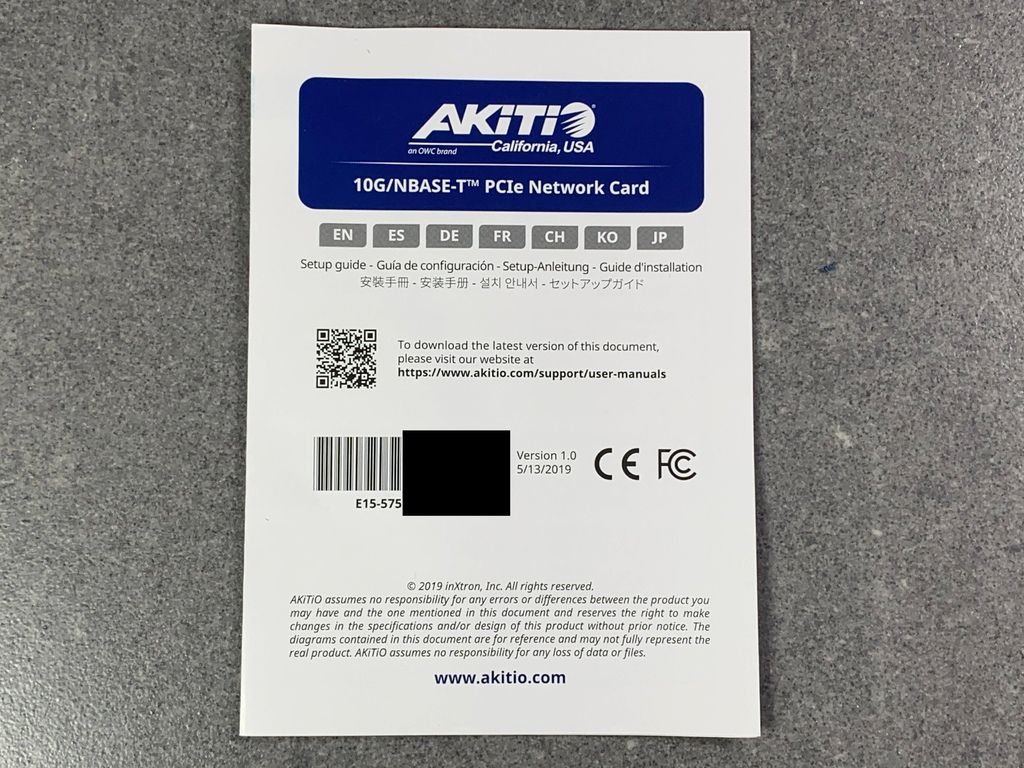

▼安裝手冊為多國語言，

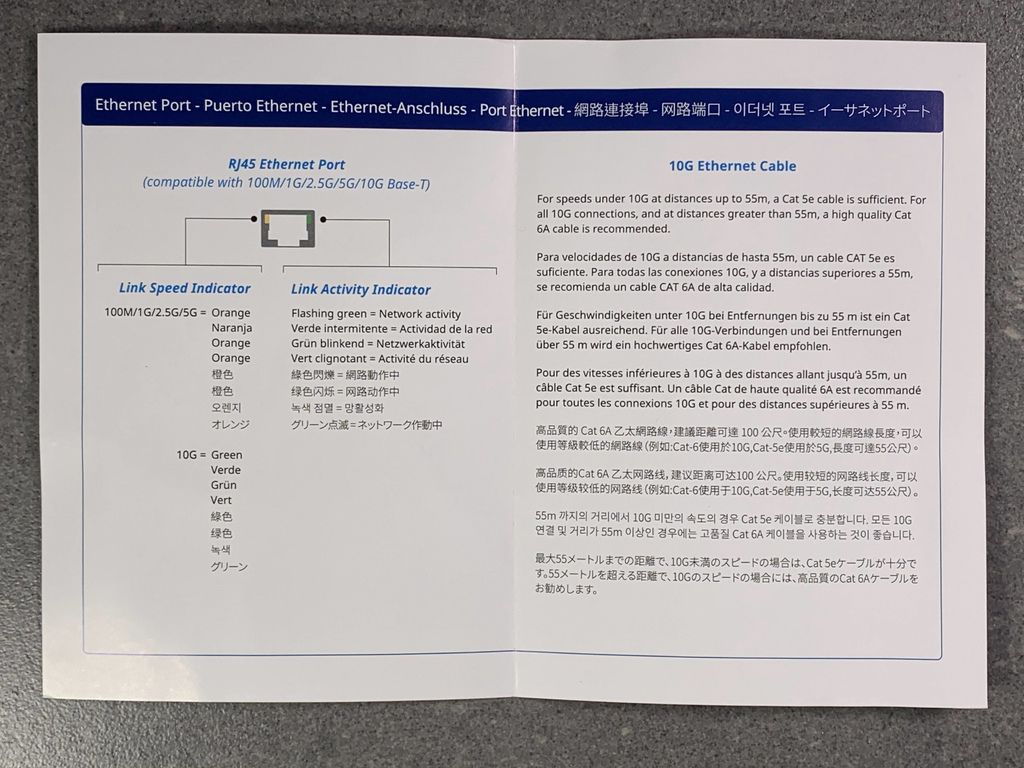

▼關於燈號定義及建議使用的纜線，
▼驅動程式的下載位置，

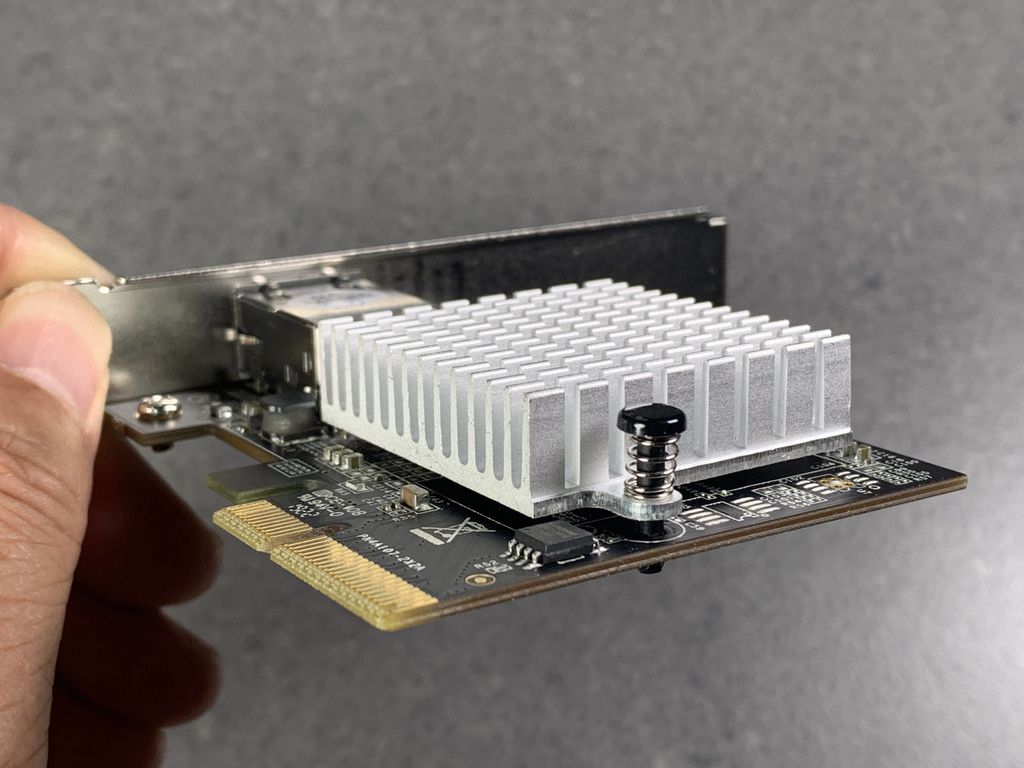

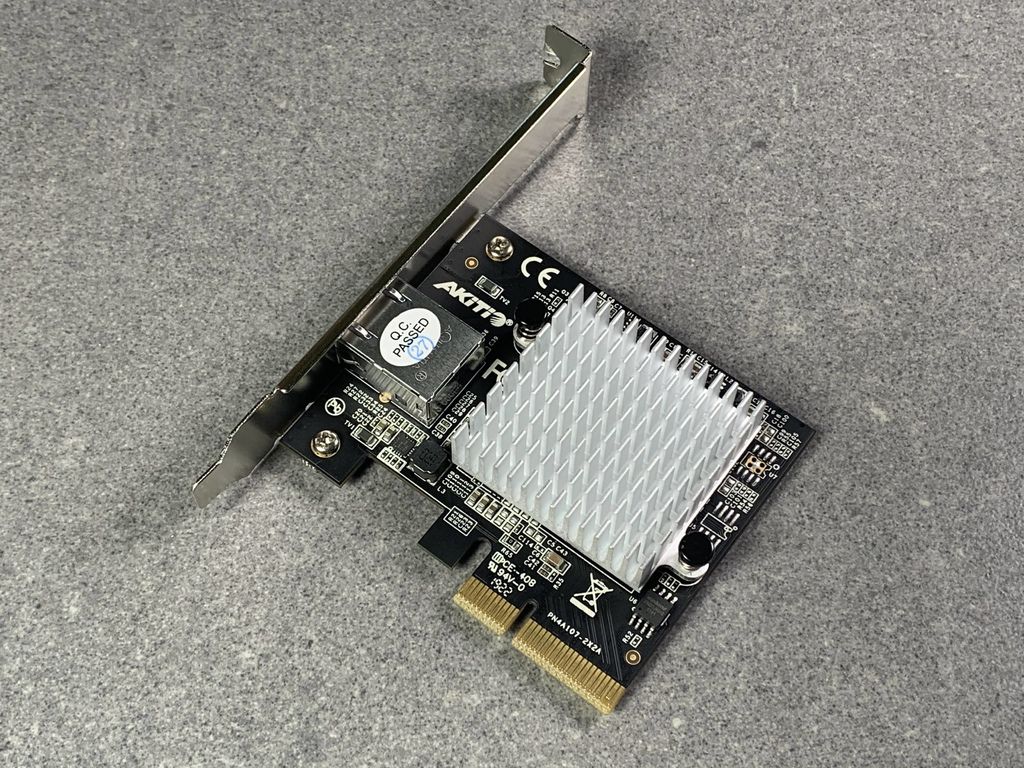

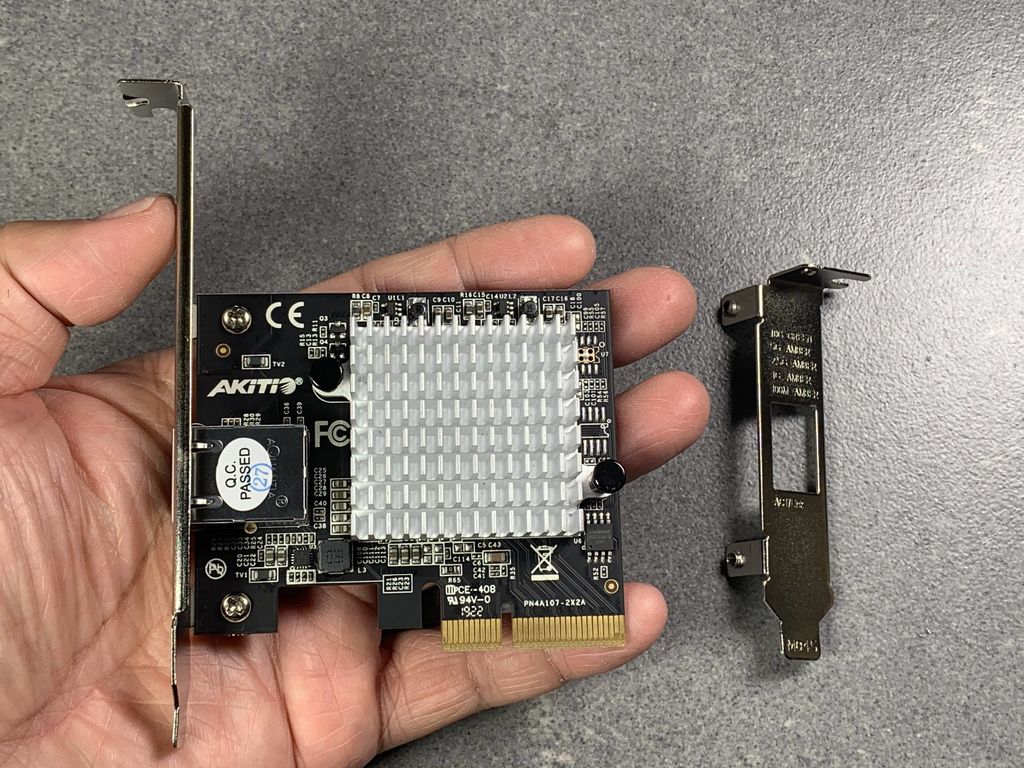

▼10GbE 網卡的尺寸大小，
▼晶片上有大塊的鋁質散熱鰭件，

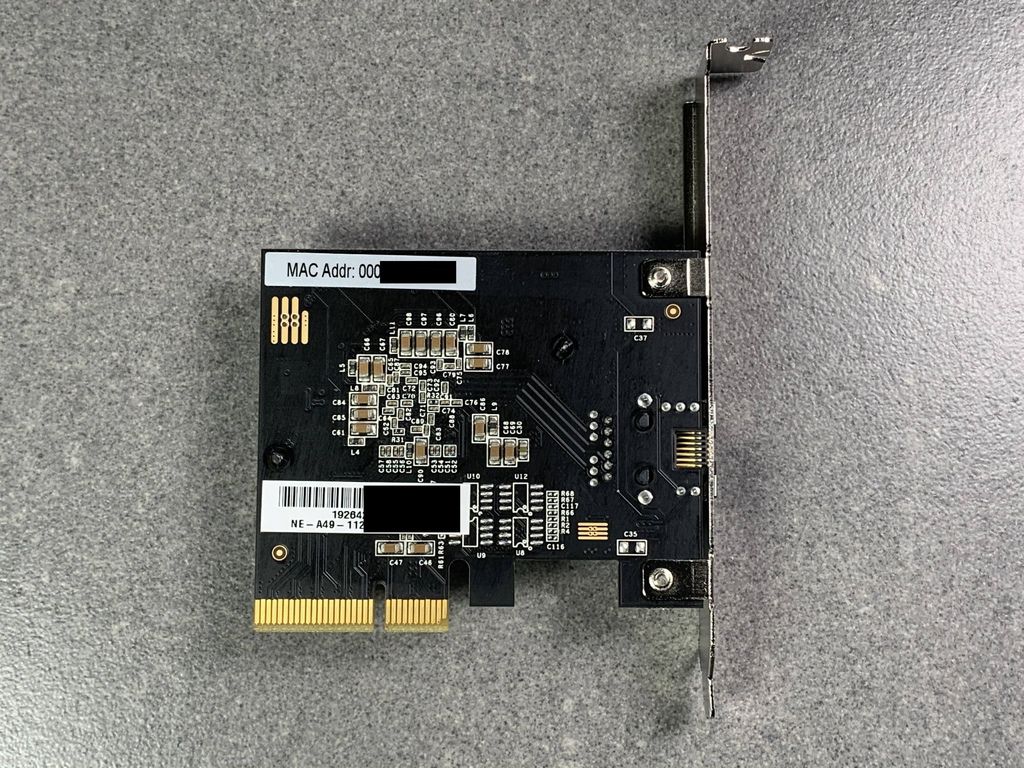

▼背面有 MAC 位址及序號，

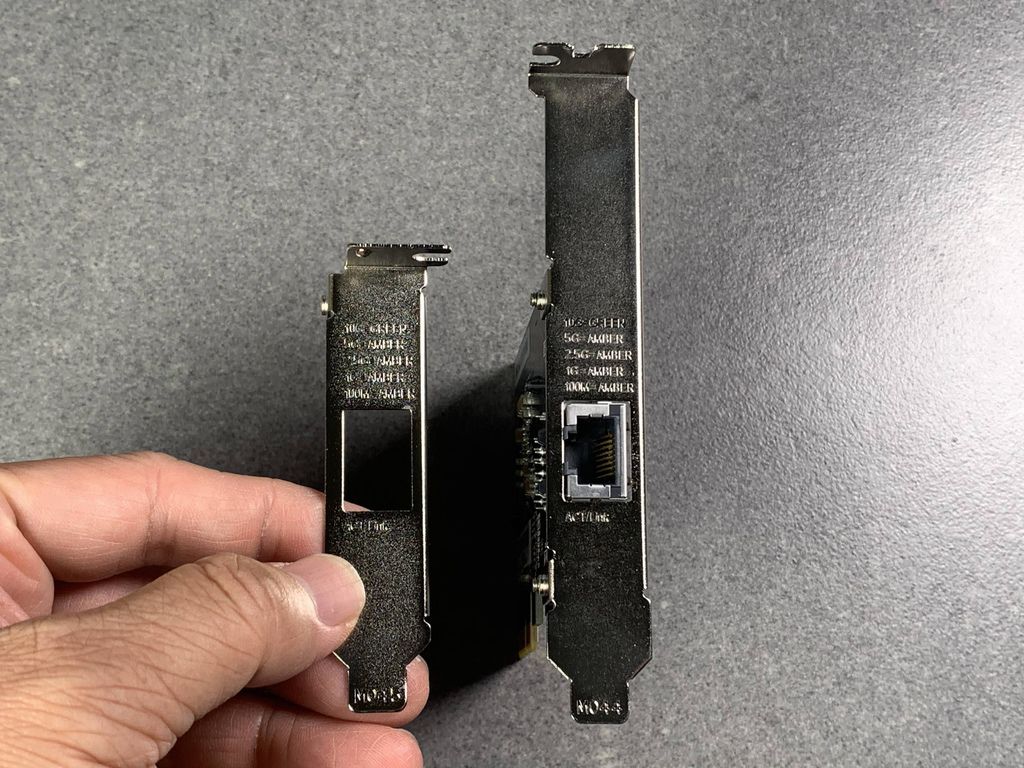

▼不同尺寸的固定擋板，

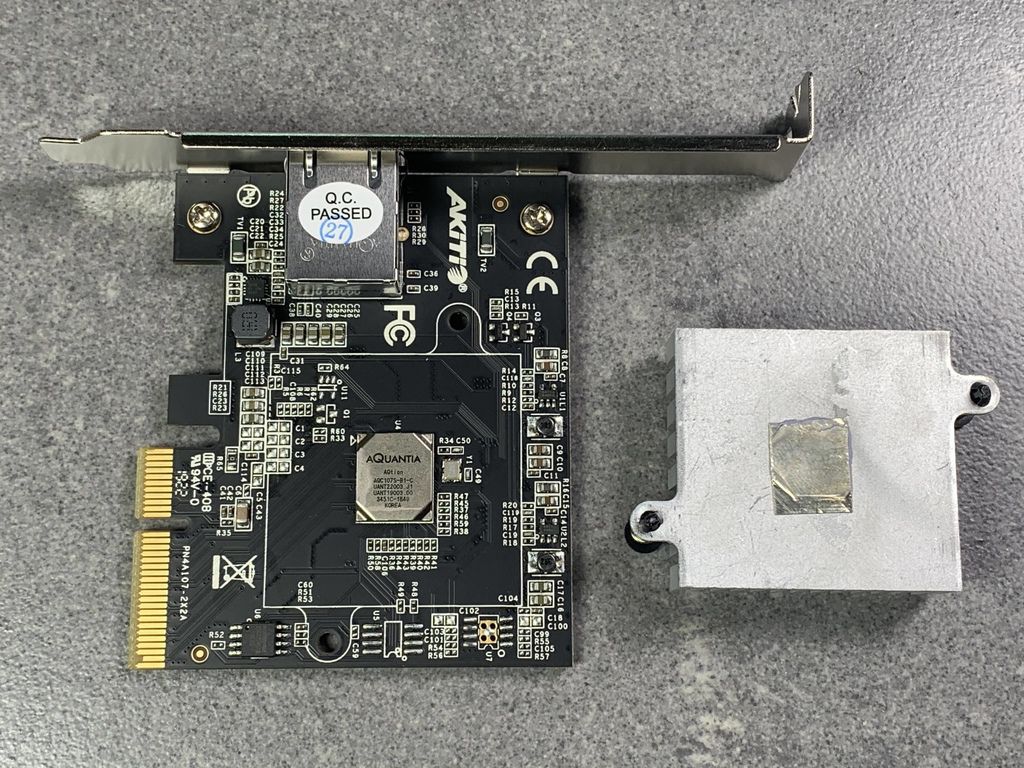

▼拆開散熱鰭片，

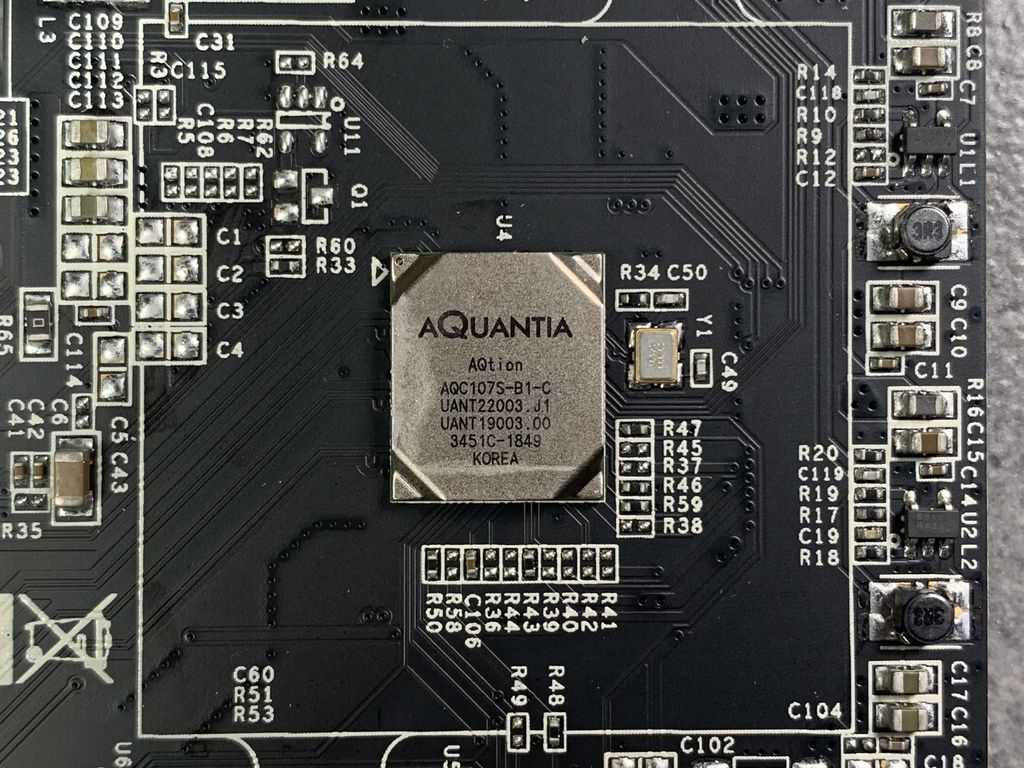

▼底下有散熱膏與 Aquantia 的 10GbE 控制晶片，
▼晶片編號為 AQC107S，韓國製，這是業界蠻常使用的一顆晶片，

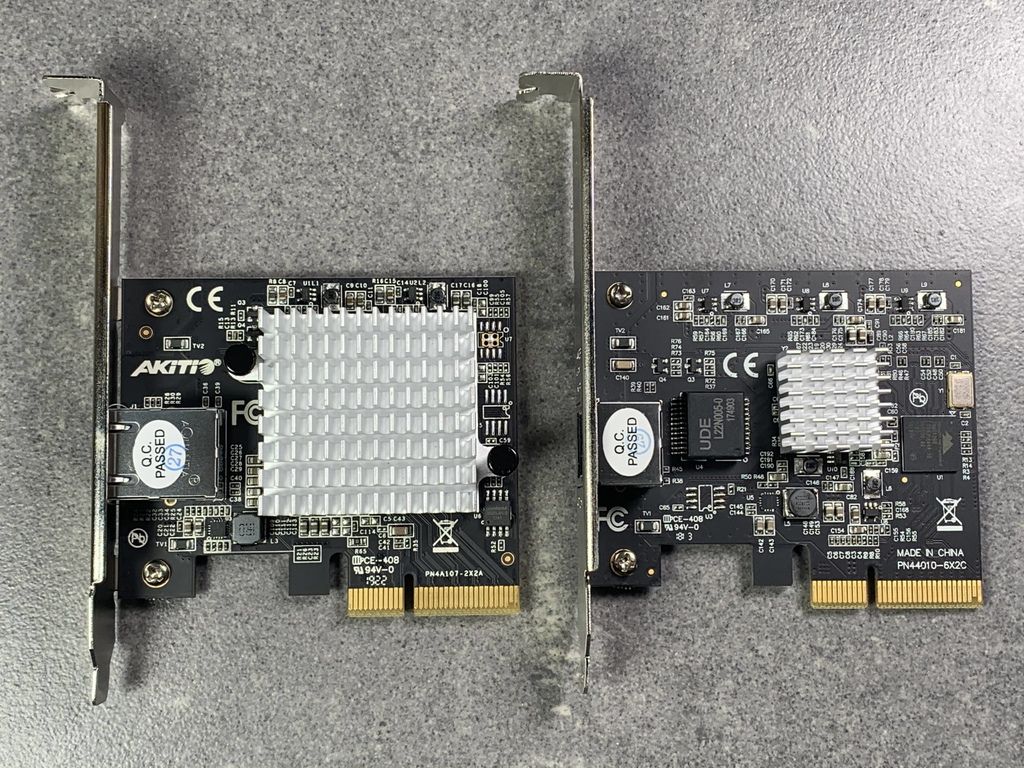

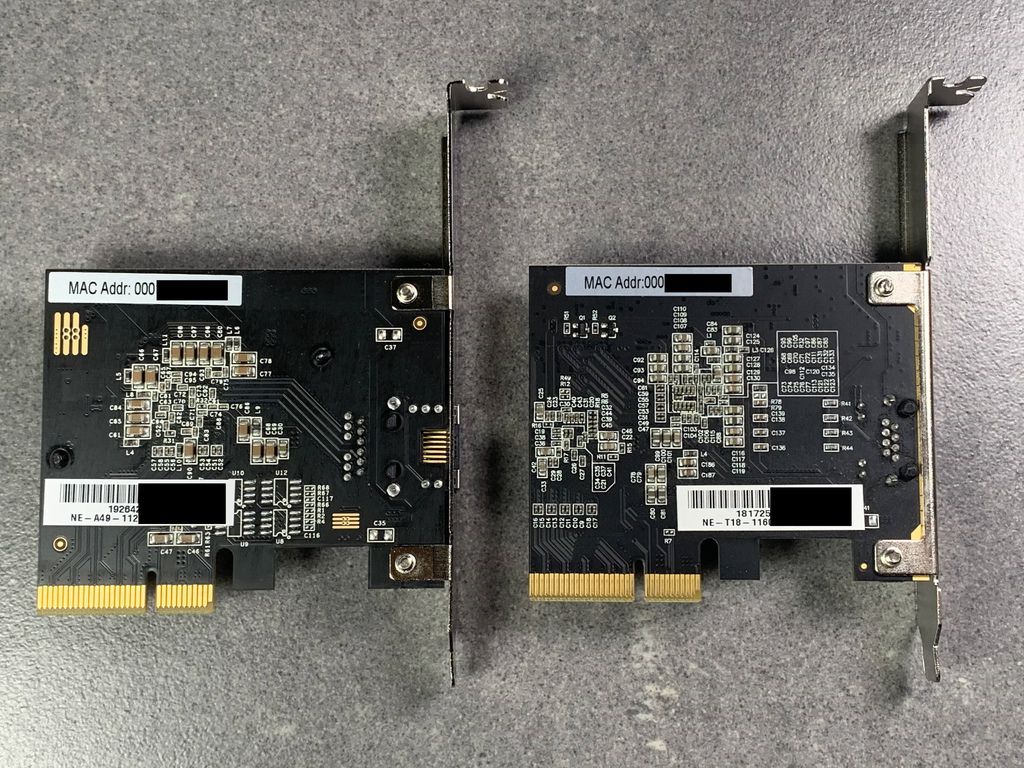

▼新舊網卡比較，左邊是新款，
▼新舊網卡比較，左邊是新款，

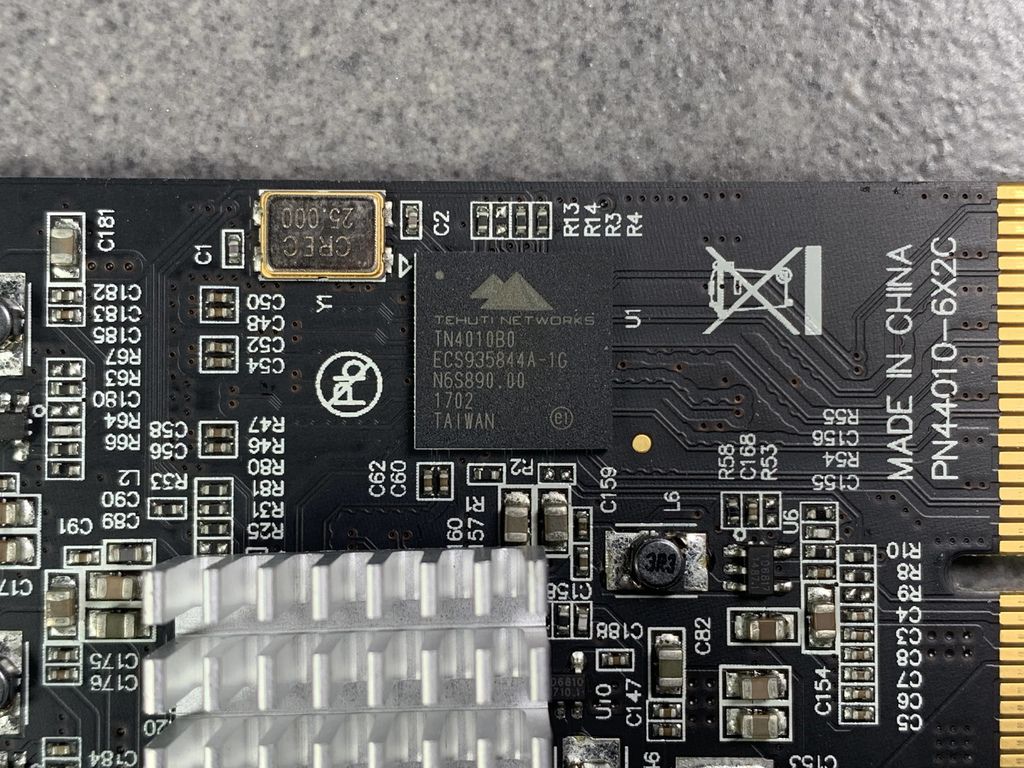

▼舊款是使用單價比較高的 Tehuti TN4010B0 晶片，

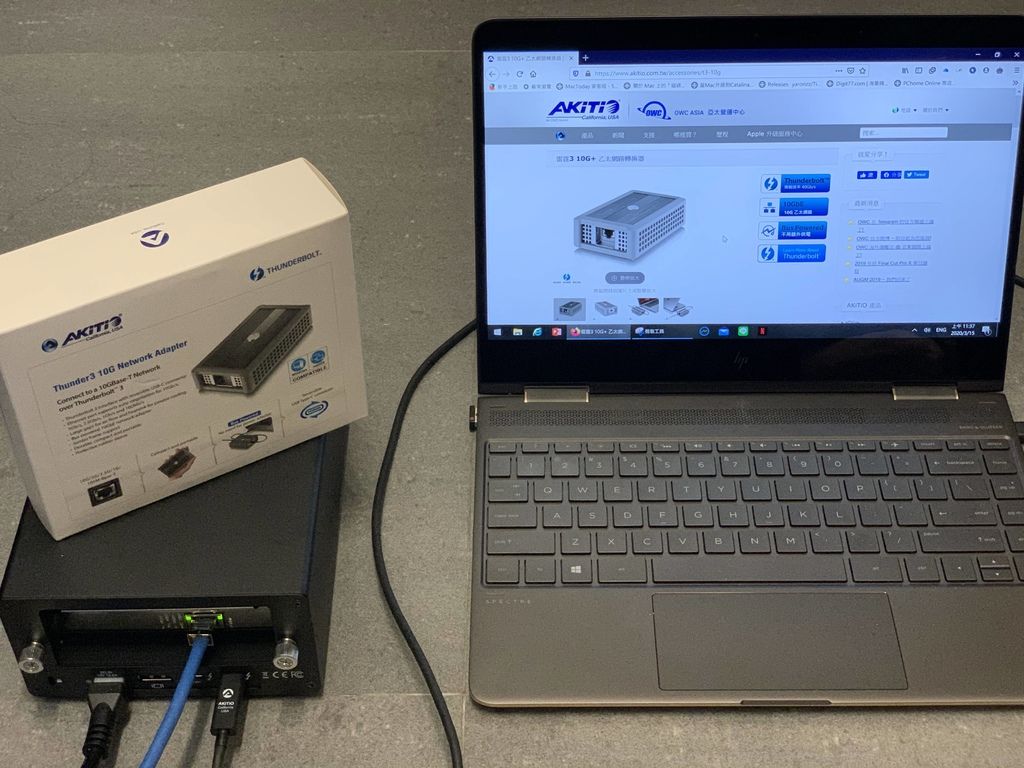

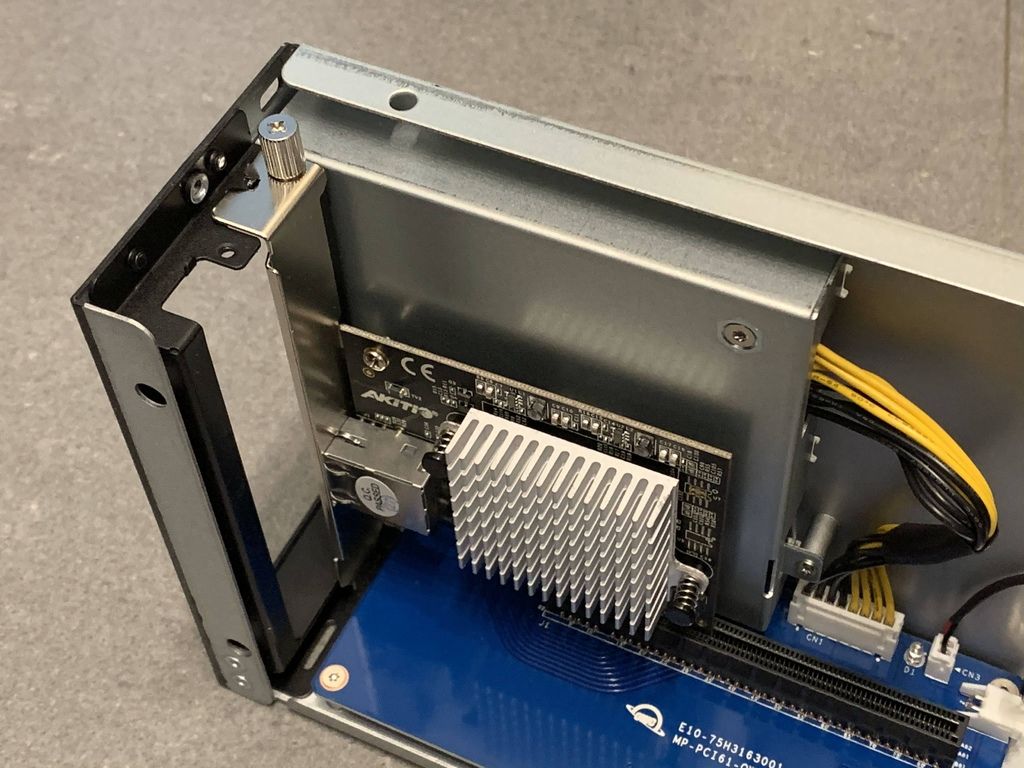

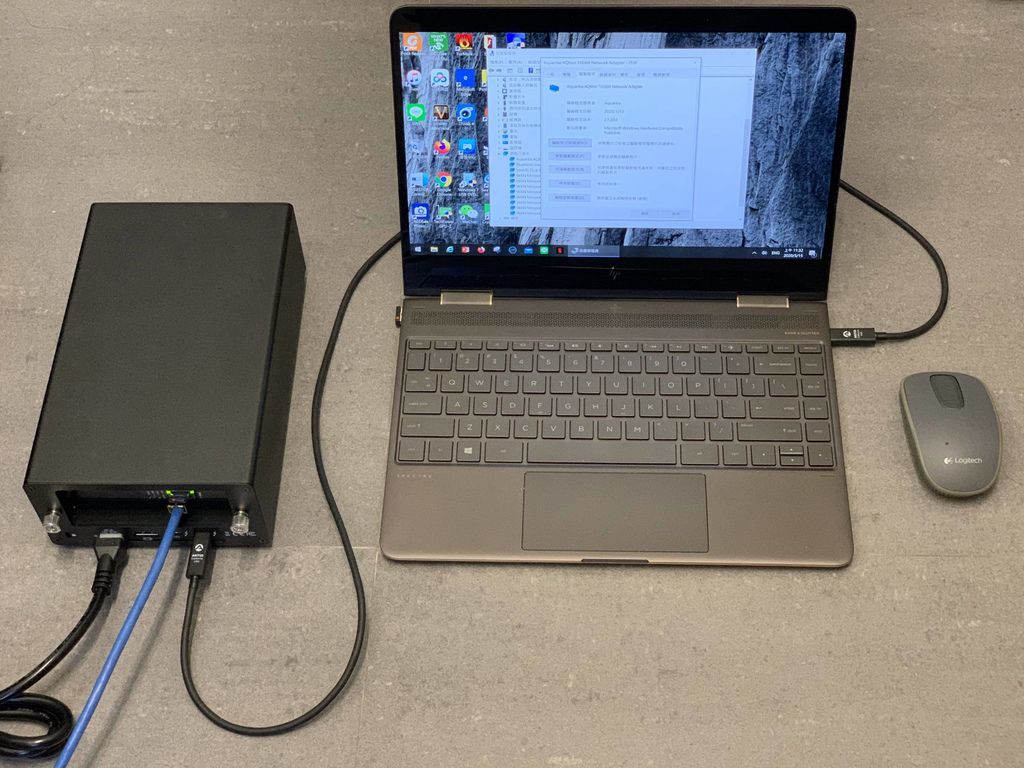

▼以 Helios 3S 連接，其實是有點大材小用了，
▼Windows 很快會抓到硬體及組建網路組態，

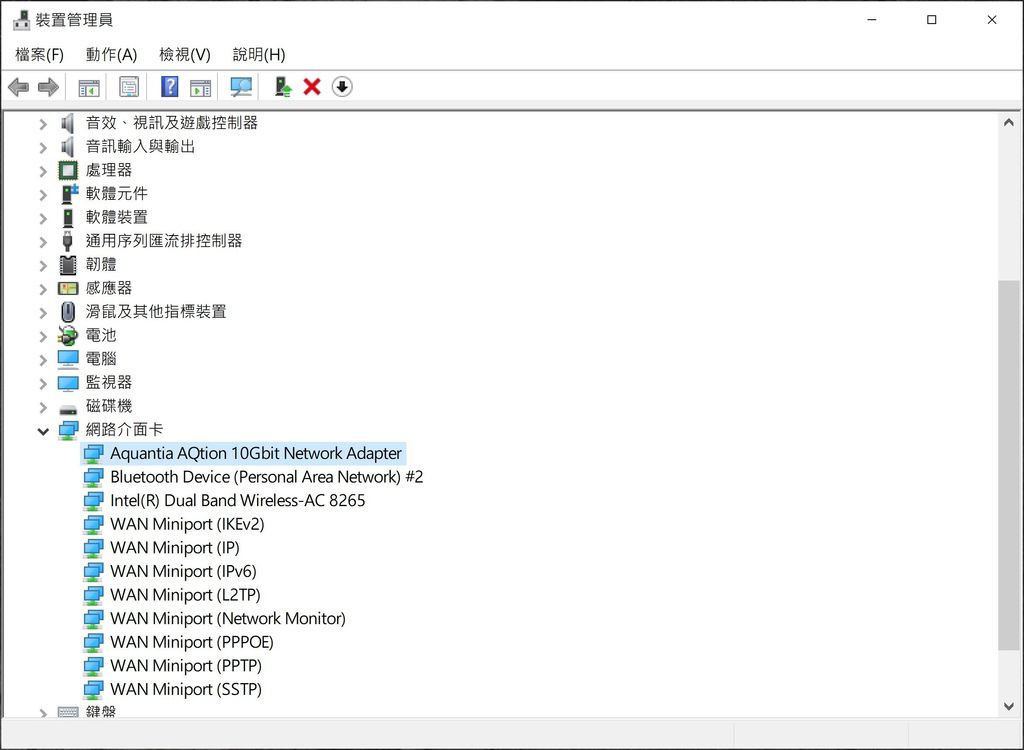

▼裝置管理員中出現 Aquantia 的晶片名稱，
▼一開始自動安裝的驅動程式是舊版，

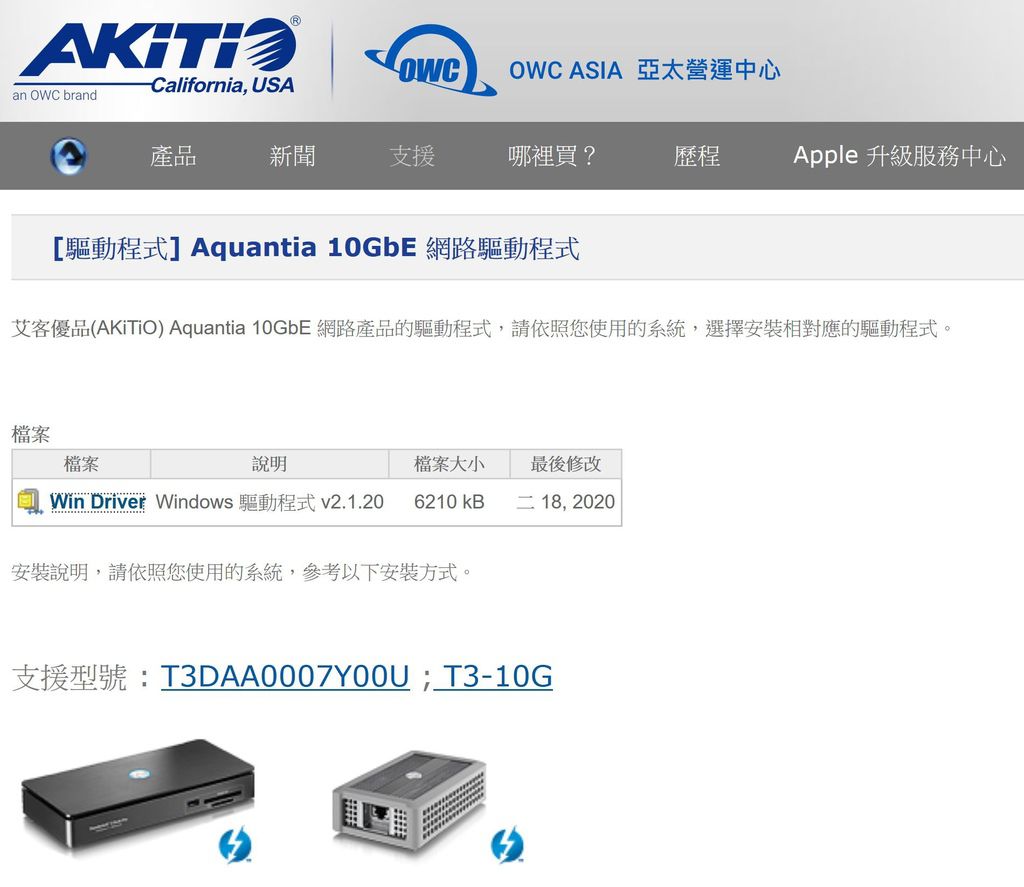

▼上 AKiTiO 網站更新一下驅動程式，

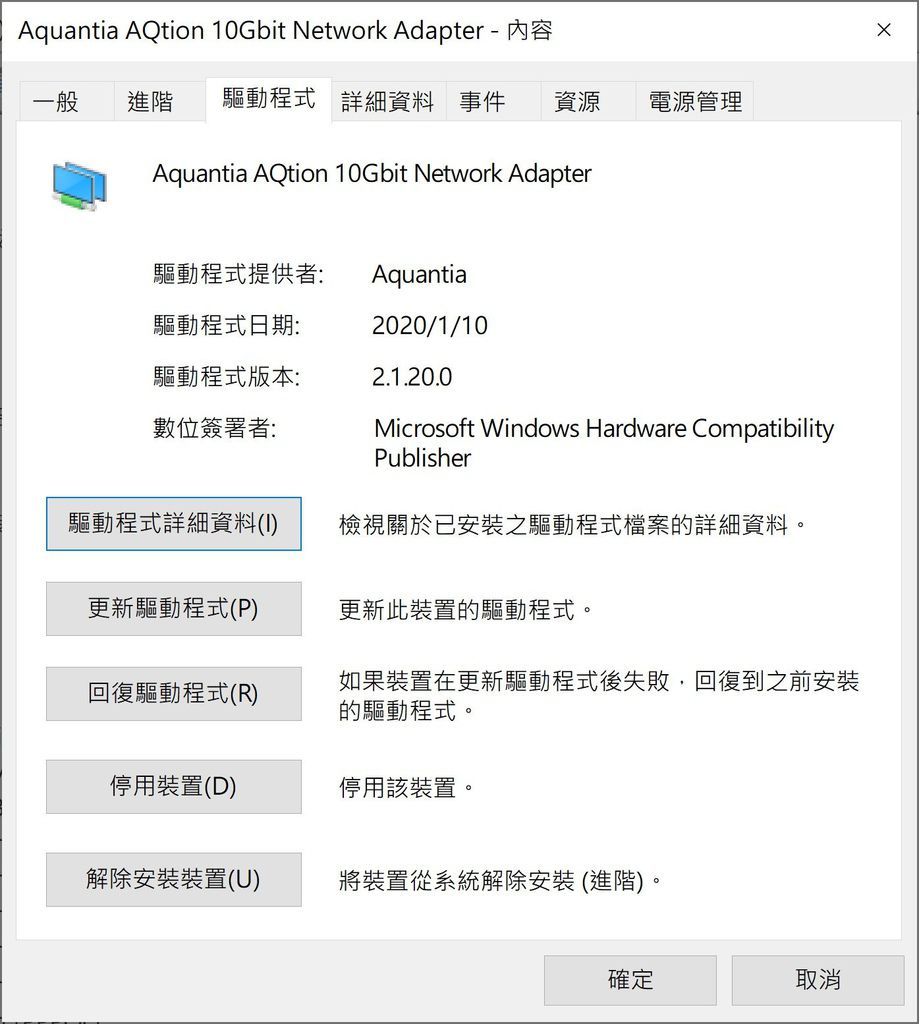

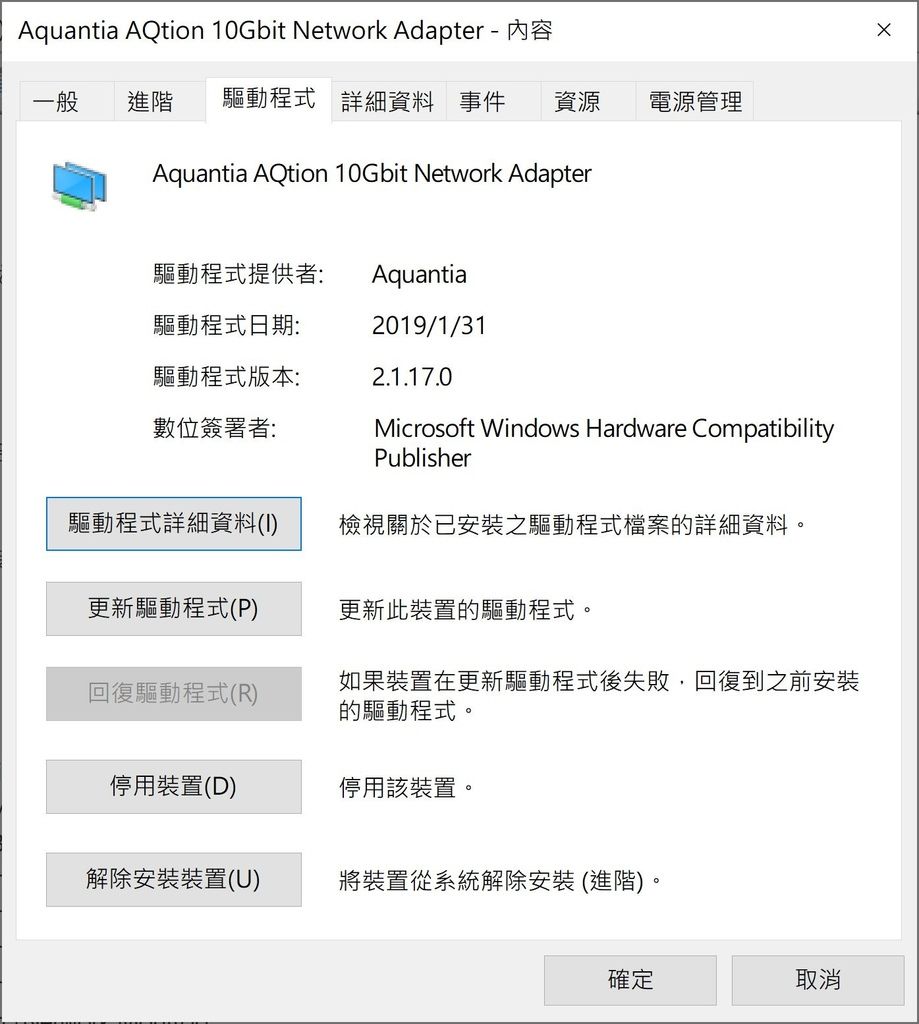

▼成功更新為最新版，
▼其實 AKiTiO T3-10G 就可以達成這樣的功能，

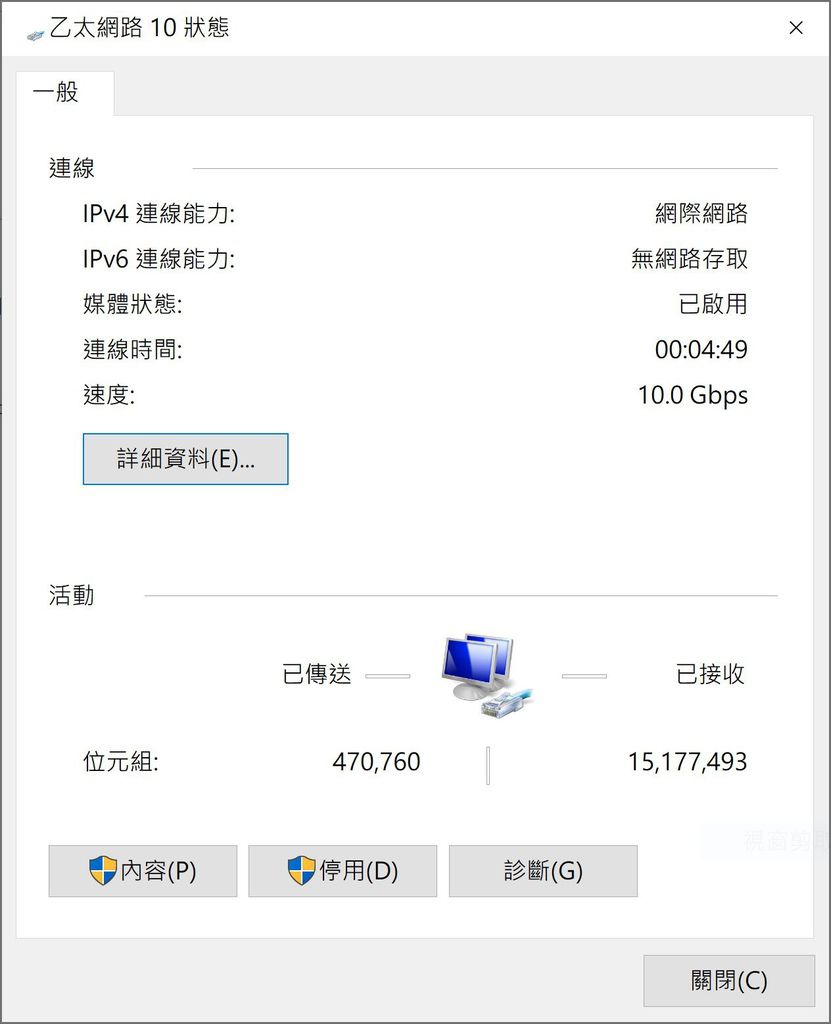

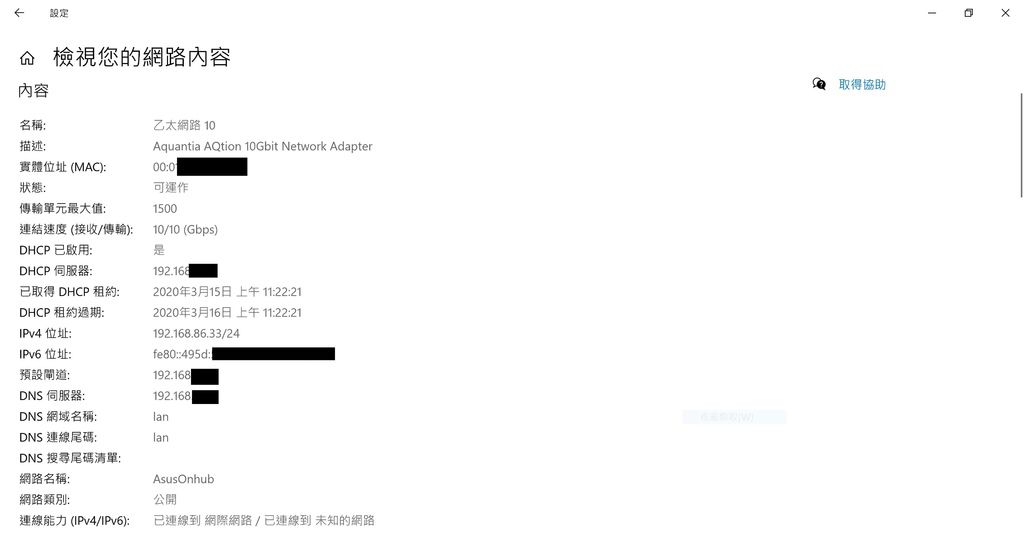

▼再檢查一次網路組態，確認是 10GbE 沒問題，
OWC Mercury Helios 3S 是個簡單的 PCIe 擴充解決方案，可在擁有 Thunderbolt 3 的電腦上擴充外部的 PCIe 插槽。
也因此可以增加專業的例如影像編輯、轉碼、音頻處理、檔案儲存及高速網路的擴充。看了我多元化的應用測試, 相信大家對這個產品有更進一步的瞭解~
您甚至可以購買多台 Mercury Helios 3S 來串接，例如一方面使用 PCIe 擷取卡擷取高音質音頻，同時使用 PCIe SSD 卡當作編輯的暫存區，菊練的設計可以串接多達五個額外的 Thunderbolt 設備。
它支援來自 AJA，Apogee，ATTO，Avid Pro Tools，Blackmagic Design，CalDigit，HighPoint，Intel，Solid 等許多知名品牌的各種半長，全高，單寬度或雙寬度的專業級 PCIe 卡。而且 Helios 3S 運作時可為筆記型電腦充電 (最高達 85W)。還可以經由 DisplayPort 介面做雙螢幕輸出，以擴大觀看或工作的區域。
【備註】
- 通過 Thunderbolt 3 和 DisplayPort 支持雙顯示配置。
- 不支持雙模 DisplayPort（DP ++）。通過帶電源的轉接器傳接 HDMI，DVI 和 VGA 介面。支持多流傳輸（MST），儘管 macOS 目前不支持 MST。
- 使用 DisplayPort 轉 HDMI 裝置時，請確保使用的是主動式轉接裝置。
- 當主機連接到 85W 連接埠時，Mercury Helios 3S 可以為主機充電，提供最高達 85W 功率。
- 您可以使用 Apple 的 Thunderbolt 3 轉 Thunderbolt 2 轉接器將此設備連接到 Thunderbolt 2 電腦。此配置不支持電源傳送，頻寬將被限制為 ～1375 MB/s。
- 包括 8K 分辨率在內的完整 DisplayPort 1.4 功能取決於其 Thunderbolt 3 連接對主機的 DisplayPort 1.4 規範的支持，主機 GPU 的功能以及連接線的功能。
