 前言:

▼猶記得 2018 年的時候開箱過一台 AKiTiO Thunder3 RAID Station 雷霆雙劍3 PRO Thunderbolt™ 3 2bay 多功能外接盒

時過境遷,歷經美國 OWC 與台灣艾客優品 AKiTiO 的整併之後,得過獎的好產品果然經得起時間的考驗,並沒有從生產線上消失,


今天要開箱的這台是念起來有點饒舌的 OWC Mercury Elite Pro Dock 外接盒,規格與兩年前的 RAID Station 幾乎相同,也可以算是小改版,

主要的差異僅在於取消本體後方免工具螺絲,還有取消散熱風扇開關,這樣的做法當然會回饋在消費者身上,因此訂價也相對調降了 (13800 ---->> 10500 元),

所以我說今年 (2020) 照樣要一個打十個,


 開箱:

▼ 紙盒的尺寸沒有太大變化,顏色風格維持藍白兩色的形象,


▼機器的特色都印在包裝上了,主要有:

  • 支援兩顆 2.5" 或 3.5" SATA I~III 硬碟。
  • 硬體架構 RAID 控制器(RAID 0,RAID 1,SPAN,Non-RAID)。
  • 1G 乙太網路接口,支援 1G,100M,10M 傳輸頻寬。
  • 兩個 USB 3.1 Gen 1 主機端連接埠,使用 USB Type-A 連頭,適用於一般 USB 裝置連接。
  • 內置 SD 卡讀卡器。
  • 支援Thunderbolt 3 規格 40 Gbps 傳輸規格。
  • 專用 DisplayPort 用於額外的 4K 顯示器。
  • USB-C 提供 27W 充電功能,給相容的筆電使用。
  • macOS 與 Windows 10 雙系統對應。


▼0 GB Enclosure 的意思代表其中不含硬碟,只是外接盒,


▼版權聲明與中國製造,OWC 是美國公司,


▼盒裝側面列出完整的規格,要注意不含硬碟的版本保固只有一年,


▼盒子是常見的上開型式,打開見到一張紙卡及黑色的本體。

與以往的包裝比較的話,少了藍色紙板,少了整線的魔鬼沾與貼紙,


▼紙卡是快速使用指南,列出系統需求及售後服務的聯絡方式等等,


▼除了本體之外,內附的其他配件有:

  • 電源線
  • 電源供應器
  • Thunderbolt 3 線材 ( 0.5m )
  • 固定硬碟用的螺絲


▼電源供應器是中國的「翌勝電子」製造,為了 PD 供電所以體積稍大,輸入 AC 100~240V,50/60Hz,直流輸出達到 12V/10A,


▼電源線比一般更粗,意謂著安全性更高,由 PHINO (儀軍電線電纜股份有限公司) 製造,電流可以承受到 18A,


▼Thunderbolt 3 線材,隨附的這條長度是 0.5m,請認明閃電標誌,頻寬高達 40Gbps,


▼線材上的 Logo 由 AKiTiO 改為 OWC,


▼比較一下,左邊兩條是 2m,右邊兩條是 0.5m,應該是內部有晶片,不同長度的 TB3 線材其線頭長度也不同,


▼接著來看本體,設計乾淨俐落,色系改為黑色,陽極霧面處理,邊緣有鑽石切割,質感很好,


▼ 正面的兩側有散熱孔,硬碟指示燈可以分辨硬碟的動作狀態,還有通電後會發光的 OWC 信仰燈,下方有一個支援 SD 4.0 的讀卡機插槽 (GL3227),代表理論上最高可達到 312MB/sec 的速度。


▼OWC 信仰燈,通電的狀態,


▼側面是 Logo 與機種名稱,


▼外殼採用高品質的金屬鋁材,放大看陽極處理後的霧面質感,


▼底部四個角落有防滑膠墊,


▼放大看防滑膠墊,穩定性應該不錯,


▼背部的連接埠,以逆時針方向來看的話,有 Giga 級 RJ45 網路孔 (Intel i210),兩組 USB 3.1 Gen1 (FL1100EX)、兩組 Thunderbolt 3、DisplayPort 、變壓器插孔、Raid 設定、防盜接孔等等。

受惠於 Thunderbolt 3 高達 40G 的頻寬,DisplayPort 1.2 可以真實支援到 4K 60 Hz。


▼Raid 磁碟陣列是由硬體設定,總共有四種模式 (RAID 0,RAID 1,SPAN,Non-RAID)


▼背面四個角落的固定螺絲已改用為一般螺絲,


▼不過舊款的 SUNON 散熱風扇卻改為更高級的貓頭鷹 Noctua,看網址就知道這是奧地利的產品,業界高貴的散熱品牌,


 硬碟安裝:

▼鬆開背面的螺絲,


▼內部的托盤就可以拉出來了


▼托盤有螺絲孔可以隨喜好固定 2.5 吋或 3.5 吋的硬碟,這邊本來有免工具螺絲可以固定硬碟,但現在也拿掉了,


▼另外一面也是相同,


▼內部的 PCB 板已經重新 Layout,由綠色改為藍色,印上 OWC Logo,


▼驅動晶片沒有更動,使用 Asmedia ASM1062R 的方案,內建磁碟陣列的功能 (硬體 RAID),


▼ 為了避免磁碟陣列的組態被任意更動,其實外殼上有一層塑膠片擋住,想調整組態必須內外分離,


▼ 內部才是真正可以調整組態的,


▼舊機種固定硬碟不用工具,但現在就要準備工具與螺絲了,


▼目前市面上有很多種電動螺絲起子,而且不常拆裝的話其實也沒什麼困擾,


▼傳統硬碟方面,這次承蒙 Seagate 提供的兩顆 IRONWOLF 那嘶狼 16TB for NAS 來做測試,型號是 ST16000NE000,16TB 真的是相當大的容量,

有發現嗎?比起兩年前提升了 4T 的容量,非常驚人,


▼SSD方面則是搭配 OWC 自家的 Mercury Extreme Pro 6G,1TB 容量的 SATA III SSD,


▼號稱有 6Gb/s 的速度,於墨西哥組裝,


▼托盤側邊的鎖孔有 SSD 標示,


▼SSD 比較小,只需要鎖上一側的一顆螺絲,3.5 吋硬碟則要鎖上兩側總共四顆螺絲,


 實際測試:

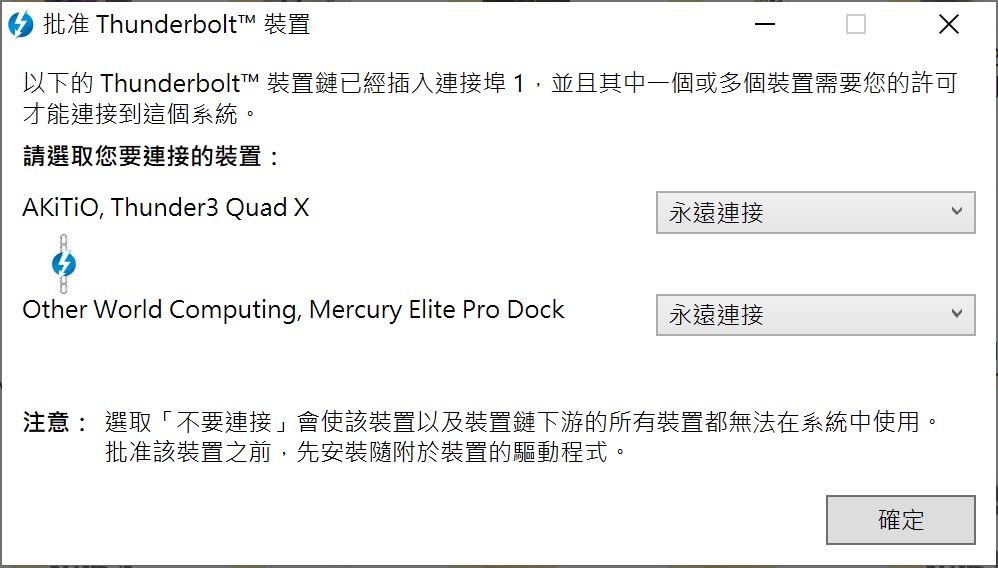

▼ 測試的平台是 PC 桌機及筆電,先以菊鍊方式串接在 AKiTiO Thunder3 Quad X 上,

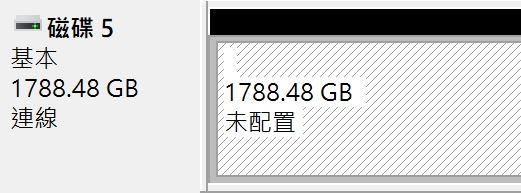

▼首先以 RAID0 的方式做測試,兩顆 1TB SSD 合計為 2TB,容量正確,

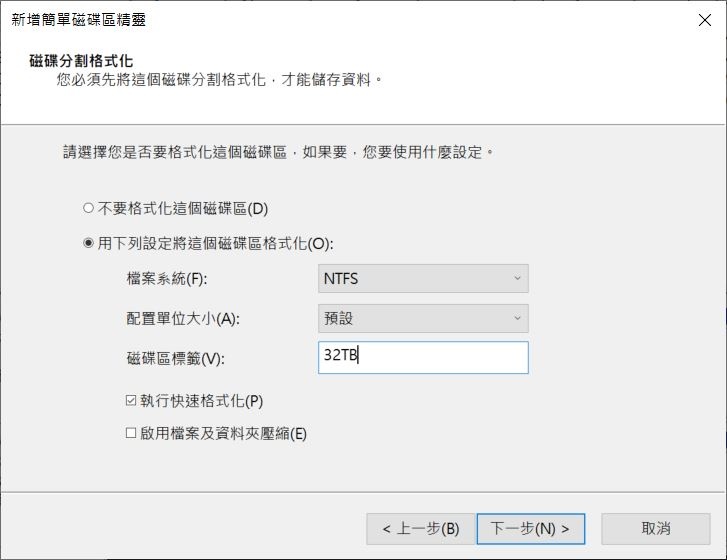

▼再格式化一下就可以了,


▼以 CrystalDiskInfo 8.3.2 檢測,容量正確,支援 S.M.A.R.T.,

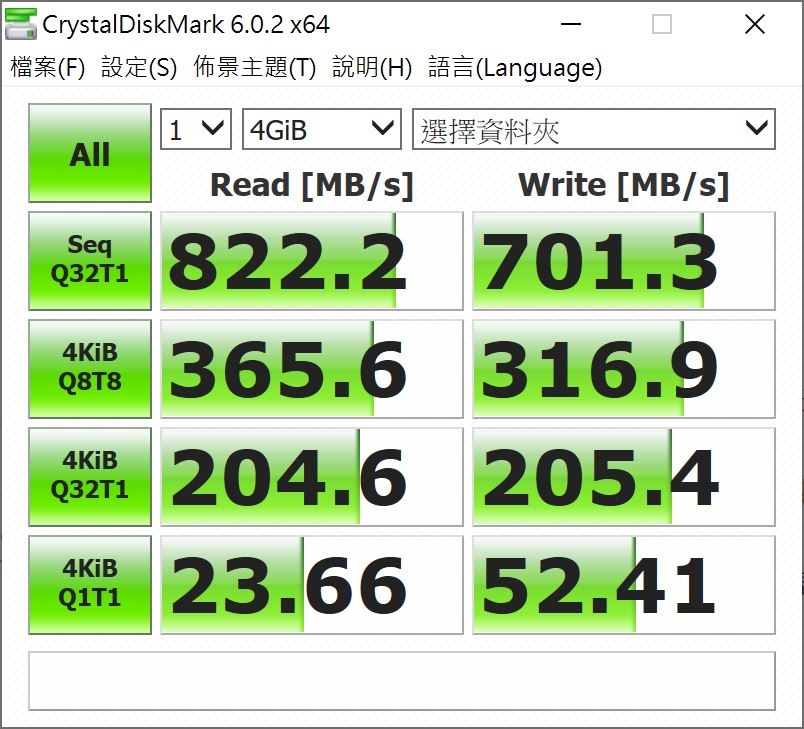

▼兩顆 1TB SSD,RAID0,以 CrystalDiskMark 6.0.2 測速,讀取速度可以達到 822 MB/Sec,寫入有 701 MB/Sec

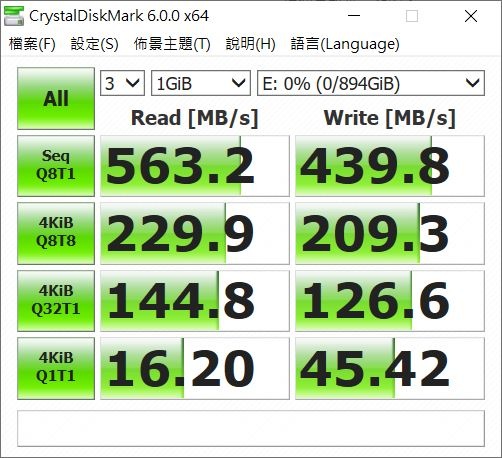

▼作為對照,單顆 1TB SSD,以 CrystalDiskMark 6.0.0 測速,讀取速度為 563 MB/Sec,寫入為 439 MB/Sec,

SSD Non-RAID.JPG

▼兩顆 1TB SSD,RAID0,以 AJA System Test 測速, 讀取速度可以達到 756 MB/Sec,寫入有 648 MB/Sec

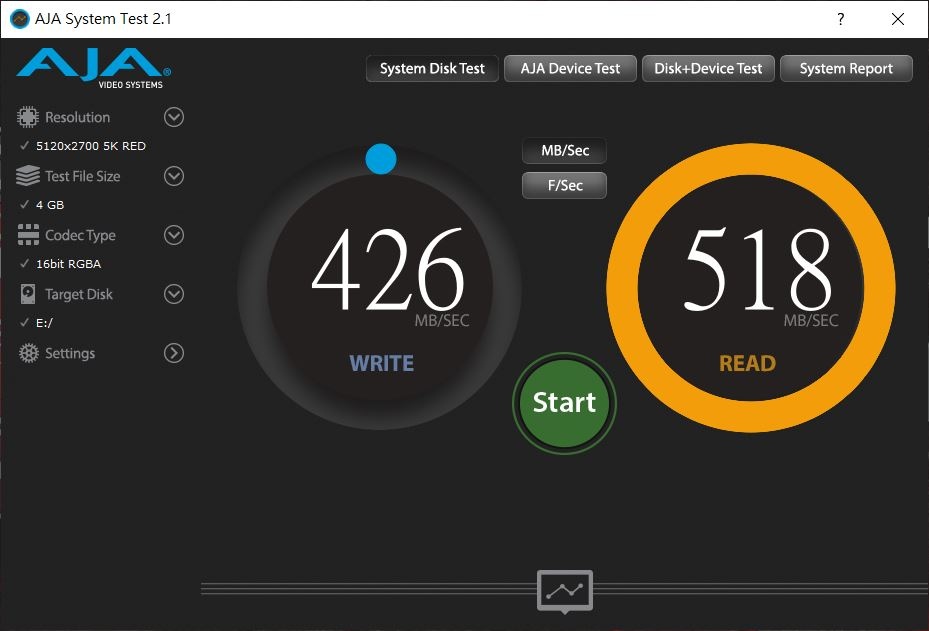

▼作為對照,單顆 1TB SSD,以 AJA System Test 測速,讀取速度為 518 MB/Sec,寫入為 426 MB/Sec,


▼以 ATTO Disk Benchmark 4.01.0f1 測速, 讀取速度可以達到 788 MB/Sec,寫入有 690 MB/Sec


▼接著我們把硬碟換掉,改為兩顆 16TB 的傳統 3.5 吋硬碟,一樣做 RAID0,合計 32TB,

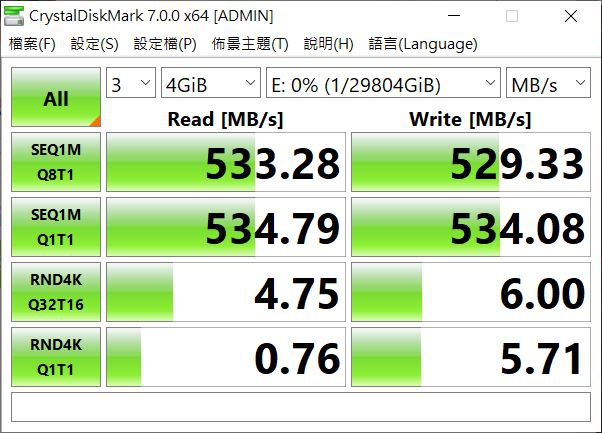

▼兩顆 16TB 傳統硬碟,RAID0,以 CrystalDiskMark 7.0.0 測速,讀取速度可以達到 533 MB/Sec,寫入有 529 MB/Sec

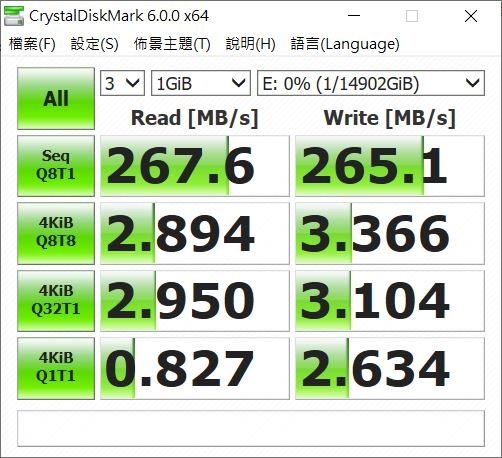

▼作為對照,單顆 16TB 傳統硬碟,以 CrystalDiskMark 6.0.0 測速,讀取速度為 265 MB/Sec,寫入為 267 MB/Sec,大約是減半的速度,不過已經很驚人了,

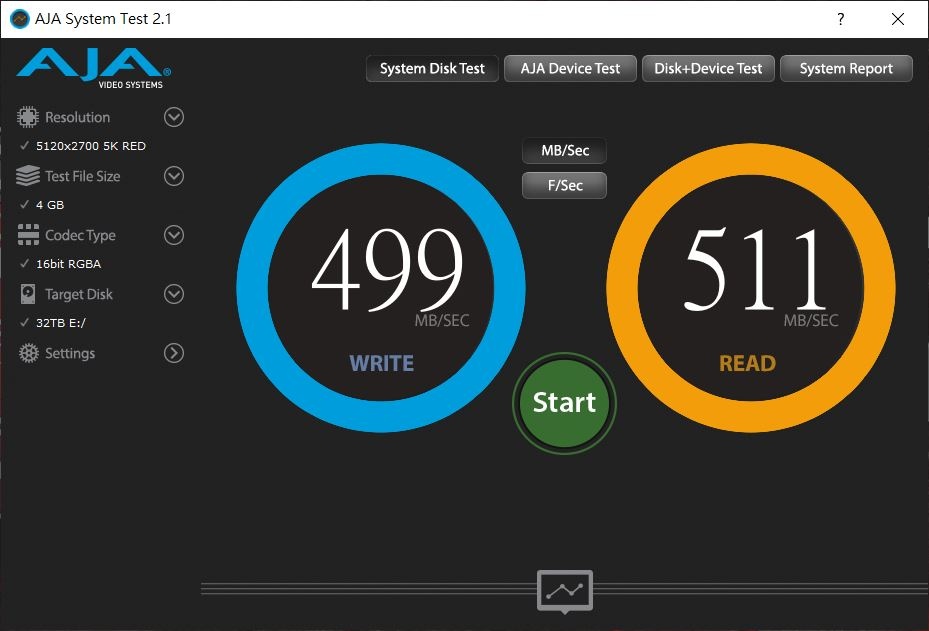

▼兩顆 16TB 傳統硬碟,RAID0,以 AJA System Test 測速, 讀取速度可以達到 511 MB/Sec,寫入有 499 MB/Sec,


▼如果任意搬一個大約 5GB 的檔案,例如從 C 槽拷貝到 32TB,因為受限於 C 槽的讀取速度,所以被限制在 130MB/sec,大約需要 50 幾秒才能完成,

C to 32T RAID0.JPG

▼這時候就要請出更快速的怪獸了,OWC Envoy Pro EX,它是一個 Thunderbolt 3 高速外接 NVMe M.2 SSD,最高讀取速度可達 2500MB/s,

Envoy Pro EX.JPG

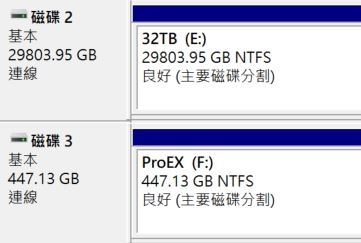

▼手上拿到的是比較舊的 512GB 的版本,我把它簡稱命名為 ProEX,

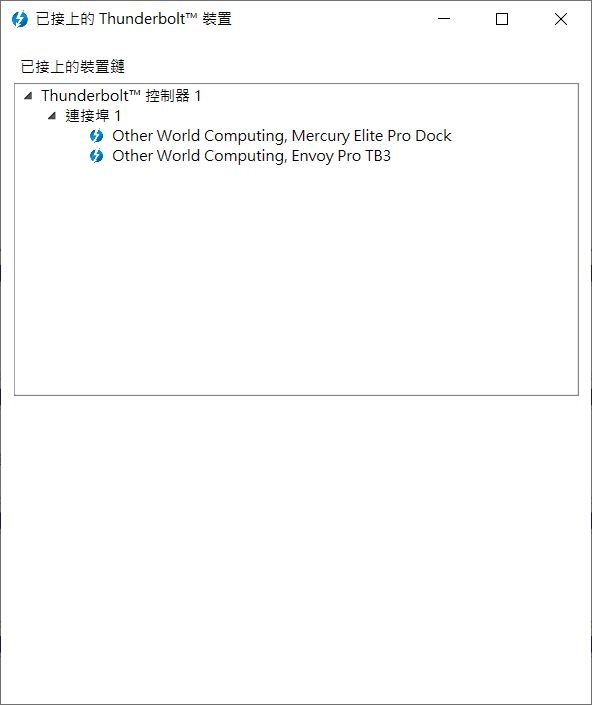

▼直接以菊鍊方式串接在我們今天的主角 Mercury Elite Pro Dock 上面,

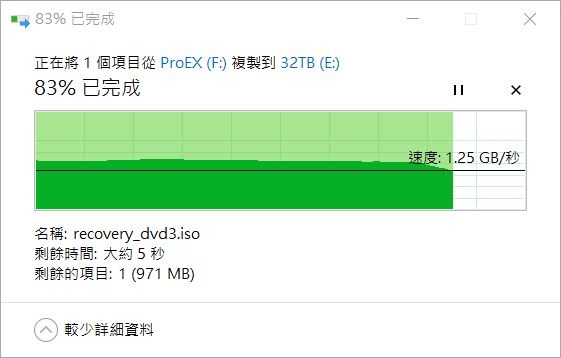

▼同樣是 5GB 的檔案,由 Pro EX 拷貝到 32TB,只需要不到 10 秒鐘,

ProEX to MEPD.JPG

 其他介面測試:

▼ 因為這台內建的讀卡機能夠支援到 SDXC,取出這張高速的 SONY SF-G64 的記憶卡,上面標示讀寫可以達到 300Mb/sec

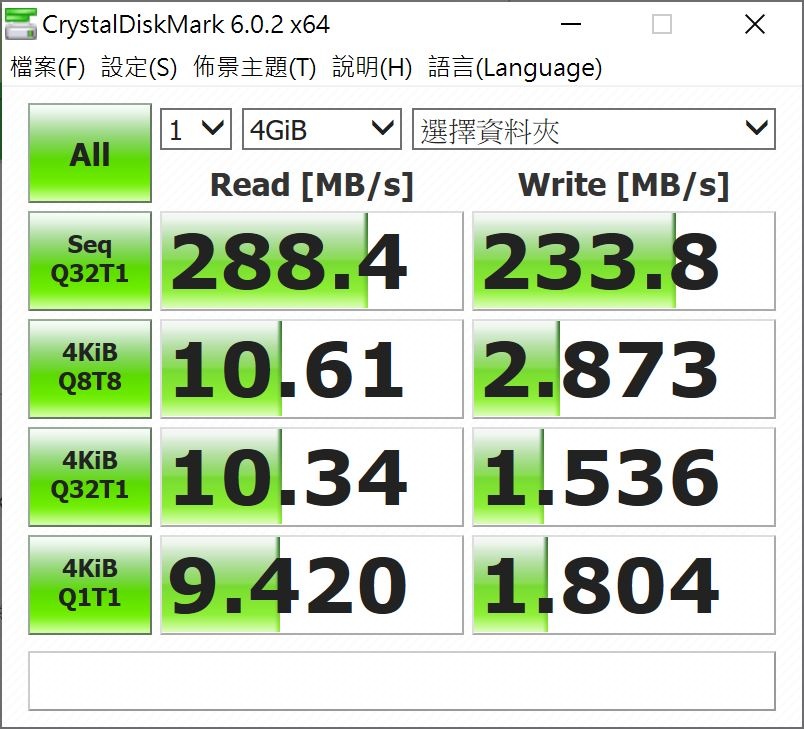

▼ 果然沒有令人失望,讀取速度可以達到約 288 MB/Sec,寫入也有 233 MB/Sec

SD Card_Test.JPG

▼ 如果在 USB 3.1 Gen1 連接埠上面接上 64G 的隨身碟,

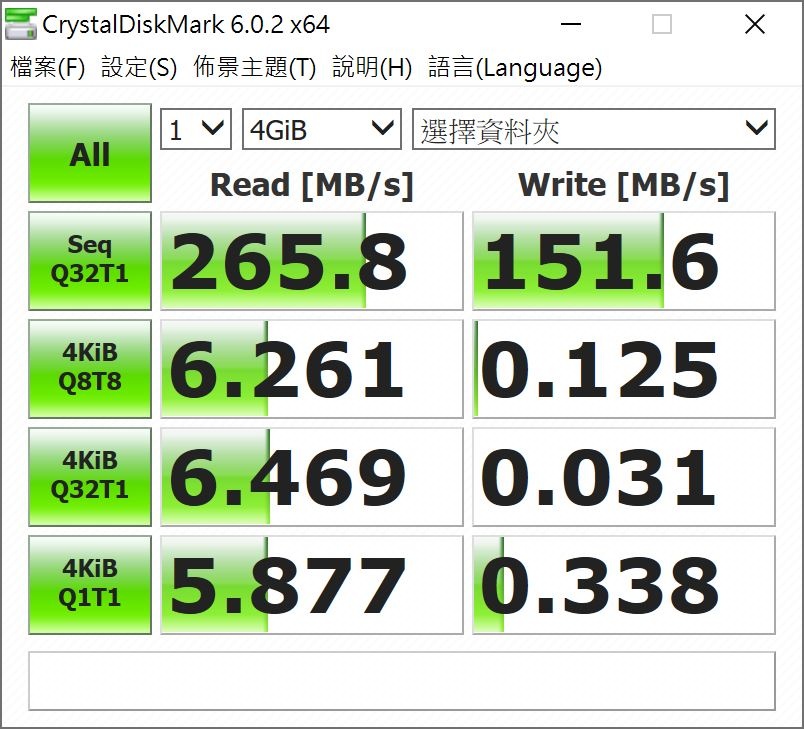

▼讀取速度可以達到約 265 MB/Sec,寫入也有約 151 MB/Sec

USB Drive.JPG

▼網路的部份,接上網路線,


▼以中華電信的測速軟體測試,

CHT Test.JPG

▼家裡的網速是申請 300M/100M,可以看到下載只有 174Mbps,但是上載速度是及格的,

CHT Test02.JPG

▼另外,DisplayPort 的部份因為變化不大,請參考這裡

 結語:

與舊款相比,包裝設計調整為較陽春,也拿掉了免工具螺絲及散熱風扇的獨立開關,換來的是訂價降低但功能上其實沒有減損 (僅有風扇稍微有點噪音),這樣的策略應該是正確的,

它與您的電腦之間只需要一條高速的 Thunderbolt 3 線材連接,RAID 模式可直接經由機器上的硬體 RAID 做切換,

本文為了測速表現多使用 RAID0 的方式,事實上比較保險的資料備份當然是 RAID1 才是常用的模式,

除了資料備份之外,改名之後被 OWC 原廠定位為 Dock,就是因為它還有 SD 4.0 讀卡機、USB3.1 Gen 1擴充、1Gbps 網路卡、HDMI 顯示等諸多功能,

筆電只要經過這台 Mercury Elite Pro Dock 可以快速擴充許多介面也可以同時供電,一如既往,是個相當不錯的產品。
