    簡介

► 現在市面上的外接盒種類不勝枚舉,但 AKiTiO 當然要做不一樣而且是最高端的產品。

► 這次拿到的這台 SK-2520 簡單來說是一台可以放兩顆 2.5 吋硬碟,擁有硬體磁碟陣列,傳輸介面 USB 3.1 Gen2 的硬碟外接盒。

► 外型也跟一般的不同,扁平類似光碟機的造型,更適合放在筆電或公事包的夾層。

    特色

  • 硬體架構的磁碟陣列功能 (Non-Raid , Riad 0 , Raid 1 , SPAN)。
  • 具有 USB 3.1 Gen2 10Gbps 傳輸介面。
  • USB 3.0 與 2.0 同樣可相容使用。
  • 支援 UASP 加速模式。
  • USB Type-C 連接座,具有可正反接的特性。
  • 可供兩顆 15 公釐厚度的 2.5 吋 SATA II~III 硬碟使用。
  • 可提供 15W 的電力給相容的筆記型電腦使用。
  • 鋁合金外殼、堅固耐用、和方便攜帶。
  • 免外接電源。

    開箱

► 設計簡潔的外盒,產品特色都印在上面,


► 左下角可以看到紅色柱狀;支援 10Gbps 的頻寬


► 背面介紹也很詳細


► 連產品的外觀跟各部名稱都有說明,在購買之前可以有大致的了解




► 硬體磁碟陣列是設計在內部,以 Jumper 的設計方式可以避免誤觸,但缺點是硬碟無法快速的抽換,如果抽換硬碟就必須重新設定





► 打開包裝上蓋之後,裡面是一貫的風格,深藍色的卡紙


► 所有的內容物,包括螺絲、束線帶、USB Type-C Gen2 傳輸線、說明書及貼紙、變壓器等等


► 變壓器的接頭可以替換,這是方便全球使用的常見作法


► 變壓器符合各國安規,由亞源科技製造,輸出是 12V - 3A


► 說明書的印刷比以往更精美,而且有多國語言


► 後面主要是 USB Type-C 連接埠跟電源插座


► 指示燈號不同顏色代表的意義


► 平時是不需要接電源的,但因為 USB 連接埠對應 PD ( power delivery ) ,也就是說如果接上電源就可以同時對筆電進行充電。


► USB Type-C 的線材的規格是 USB 3.1 Gen2 10Gbps ,從圖示上可以分辨


► 線徑比一般更粗


► 看起來很紮實的感覺


► 本體使用的霧面鋁合金材質跟 Mac 電腦非常搭配


► 散熱孔跟細部的質感


► LOGO 的橫紋反光形成光澤


► 指示燈號,左右是兩顆硬碟的燈號,中央是電源或連線狀態的燈號


► 背面有四個螺絲孔,上下不同


► 後面主要是 USB Type-C 連接埠跟電源插座


► 特別標註了對應 PD ( power delivery ) 的功能



► 接著來安裝硬碟,拆卸螺絲有一定的順序,可以參考使用說明書


► 把內部的托盤推出


► 托盤可支援 15mm 厚度的磁碟,設定磁碟陣列的 Jumper 在右側


► 硬體架構的磁碟陣列總共有四種模式,(Non-Raid , Riad 0 , Raid 1 , SPAN)


► 這次使用由 AKiTiO 提供的兩顆 Seagate 500G 傳統硬碟 與 Samsung 250G SSD 硬碟



► 分別裝入硬碟


► 密合度很好


► 托盤因為有防呆設計,順著溝槽推進去就可以了



► 推進去之後可以發現跟外殼也相當密合


► 附上的螺絲共有三種尺寸



► 分別鎖上不同的位置



► 平頭的螺絲鎖在這個有凹槽的螺絲孔


► 最後貼上止滑橡膠墊




    傳輸速度測試

► 在測試之前,主機端當然也要對應 USB 3.1 Gen2 傳輸介面,10Gbps 的速度才上的去

► 測試環境:

    處理器 CPU:Intel Skylake i7-6700K,
    主機板 Motherboard:Gigabyte GA-Z170X-UD5 TH(Thunderbolt Driver 16.1.47.2)
    記憶體 Memory:Kingston KVR21N15D8/16 DDR4-2133 x 4 = 64GB
    系統碟 OS SSD:ADATA SX910 SSD 256GB
    作業系統 OS:Windows 10 64Bit 中文專業版 Chinese Professional Version

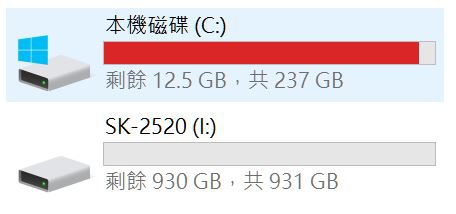

► 設定好 Pan 模式可以抓到 931GB 的容量


► 我們分別以傳統硬碟 HDD 跟固態硬碟 SSD 做測試,傳統硬碟 HDD 測試 Pan 跟 RAID-0 模式,SSD 本來就講求速度所以只測試 RAID-0 模式

► 以 AJA System Test 2.1 測試,Pan 模式速度可以達到 寫入 139 MB/s,讀取 140 MB/s

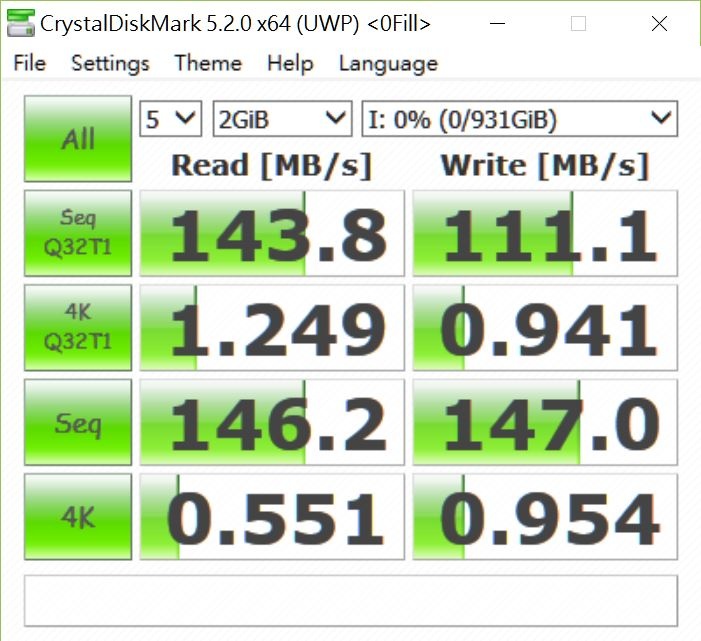

► 以 CrystalDiskMark 5.2.0 測試,Non-RAID 模式速度可以達到 寫入 146.2 MB/s,讀取 147 MB/s

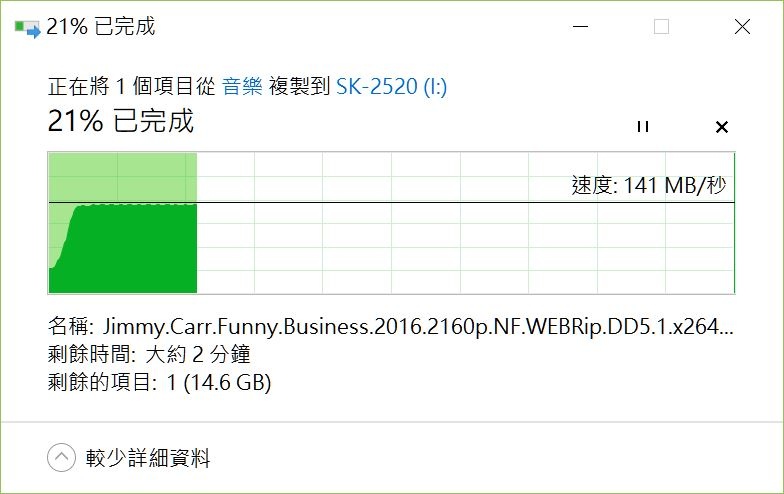

► 直接透過檔案總管拷貝檔案,速度大約是 141 MB/s




► 以 AJA System Test 2.1 測試,RAID-0 模式,速度可以達到 寫入 253 Mb/Sec,讀取 257 Mb/Sec


► 以 CrystalDiskMark 5.2.0 測試,RAID-0 模式速度可以達到 寫入 269.9 Mb/s,讀取 269.9 Mb/s

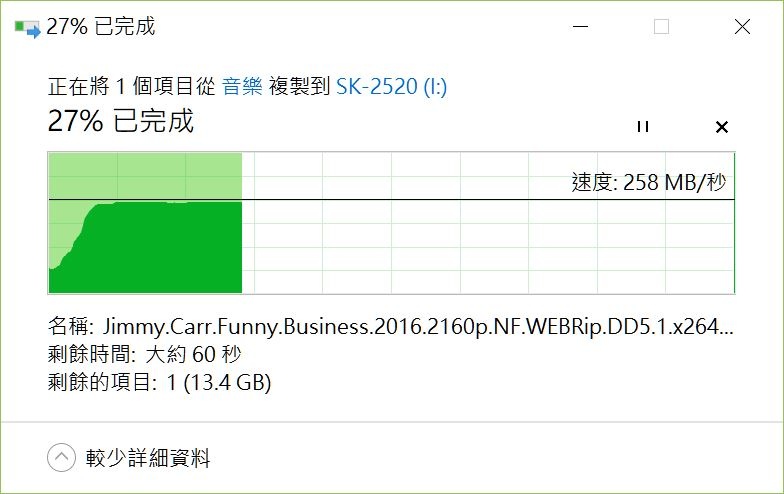

► 直接透過檔案總管拷貝檔案,速度頗為驚人,大約是 258 MB/s


► 最後換上兩顆 SSD,以 AJA System Test 2.1 測試,RAID-0 模式,速度可以達到 寫入 651 Mb/s,讀取 773 Mb/s

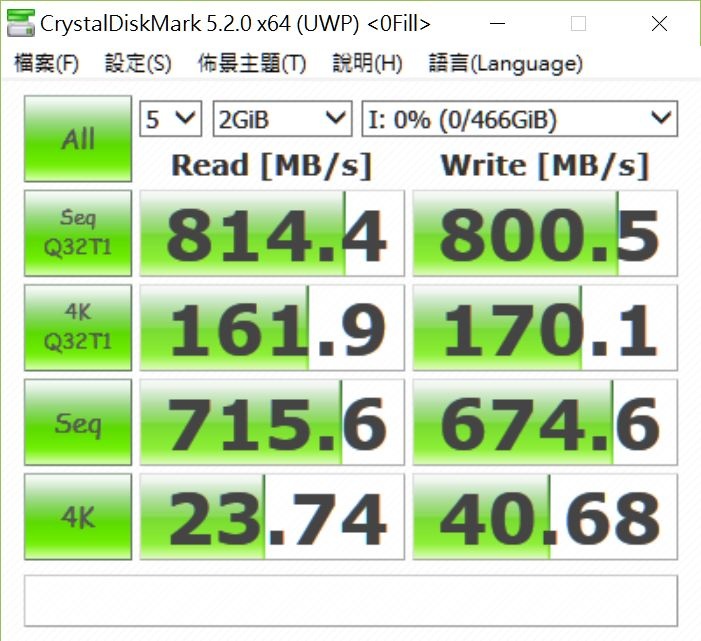

► 以 CrystalDiskMark 5.2.0 測試,RAID-0 模式速度可以達到 寫入 715.6 Mb/s,讀取 674.6 Mb/s

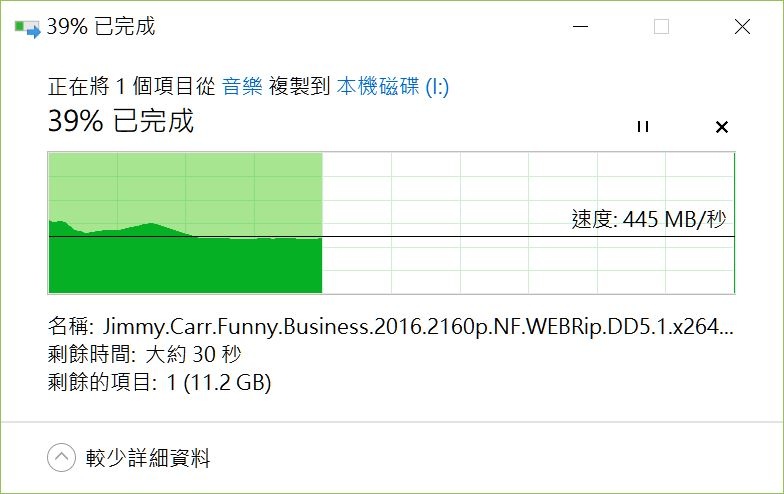

► 直接透過檔案總管拷貝檔案,速度大約是 445 MB/s




    結論

外觀材質類似 Mac 風格,在搭配及質感上都非常好。

產品配件提供變壓器,USB-PD 功能除了供應此外接盒自身的電力之外也同時為筆電充電,便利性增加許多。

 RAID-0 模式下使用 SSD,官方標示的傳輸速度可達讀取 900MB/s、寫入 800MB/s,速度相當快。

如果追求體積小同時又要速度快,這是一款衷心推薦的硬碟外接盒。
