前言:

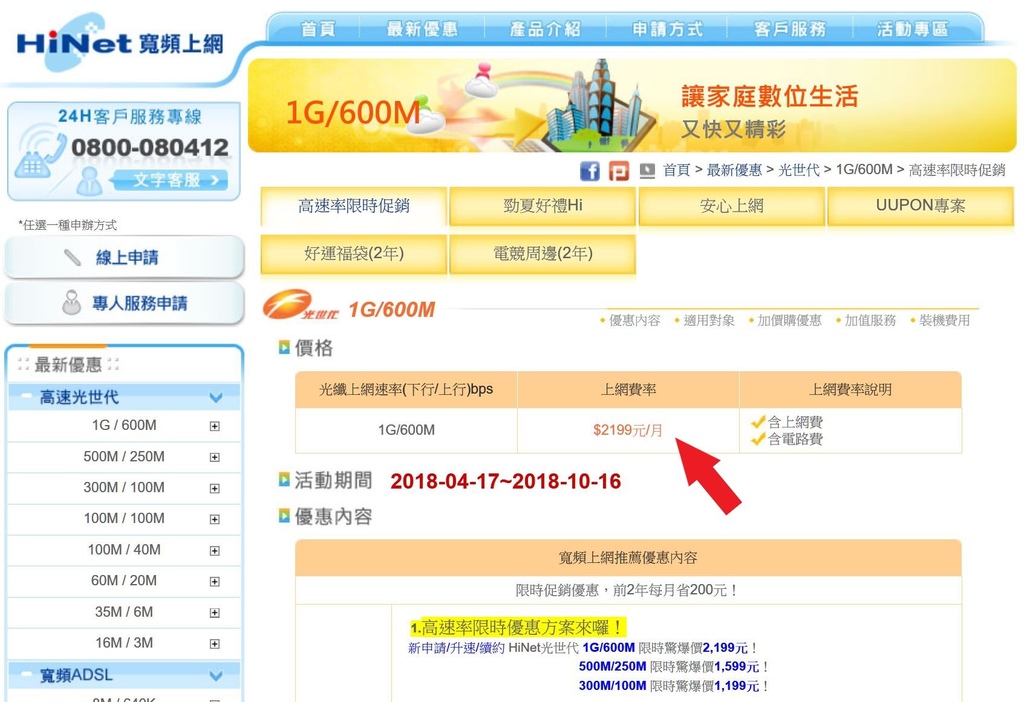

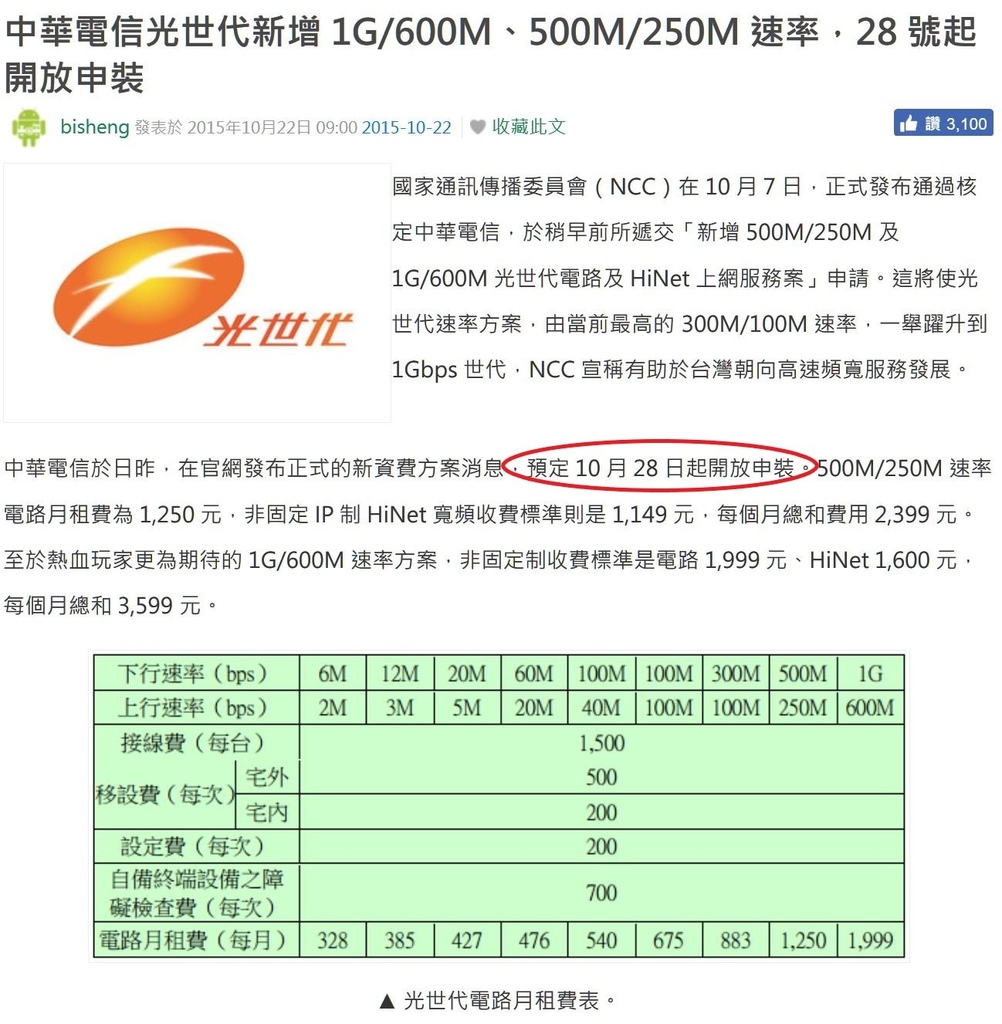

台灣的家用網路速度停留在 1G/600M 已經是接近 3 年前的事了 (2015/10/28 開放申裝)(圖片引用自電腦王網站)

Hinet 1G.JPG

1G/600M 的價格更上漲到 2199 元/月

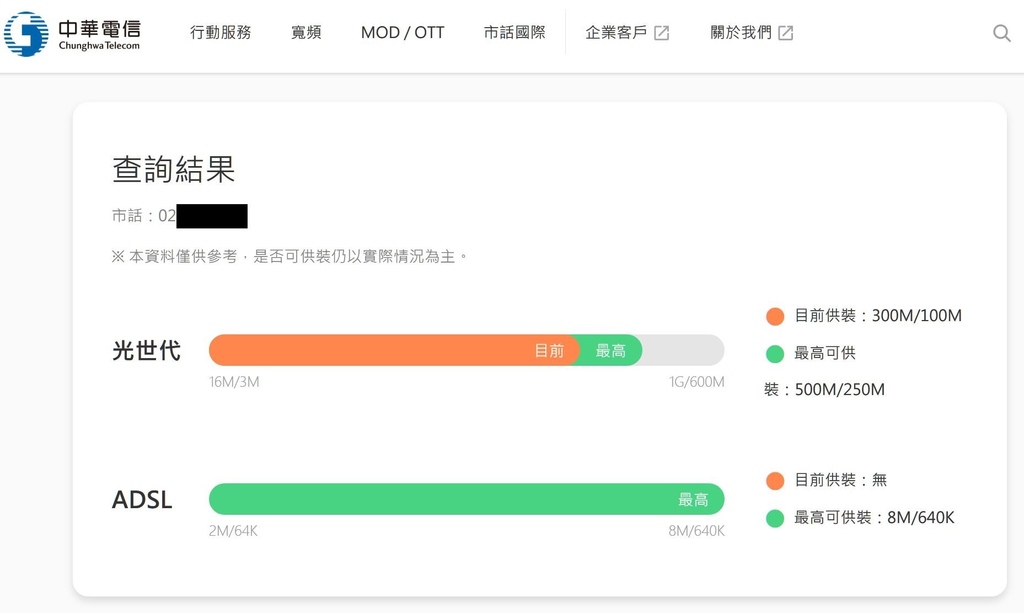

而且,並不是你有錢就可以安裝,到中華電信光世代網頁查詢,我家最多只能升速到 500M/250M,

因此應該是硬體設備沒跟上的關係,很多家庭其實根本無法升速到 1G,也就是說,想申裝 1G 網路,多年來望穿秋水也無法申裝。

也就是說,10Gbps 的網路設備其實已經超前中華電信光世代太多,對一般家庭的外網來說需求不高。

CHT Fiber.JPG

不過對於中小型公司或是家庭用的內部網路來說,這速度就很有用了。

以前這類的設備,價格都是天價,雖然現在還不是很便宜,但對於想嘗鮮的玩家也並非那麼遙不可及。

而且這應該是你的電腦設備之中最久沒更新的部分了~


開箱:

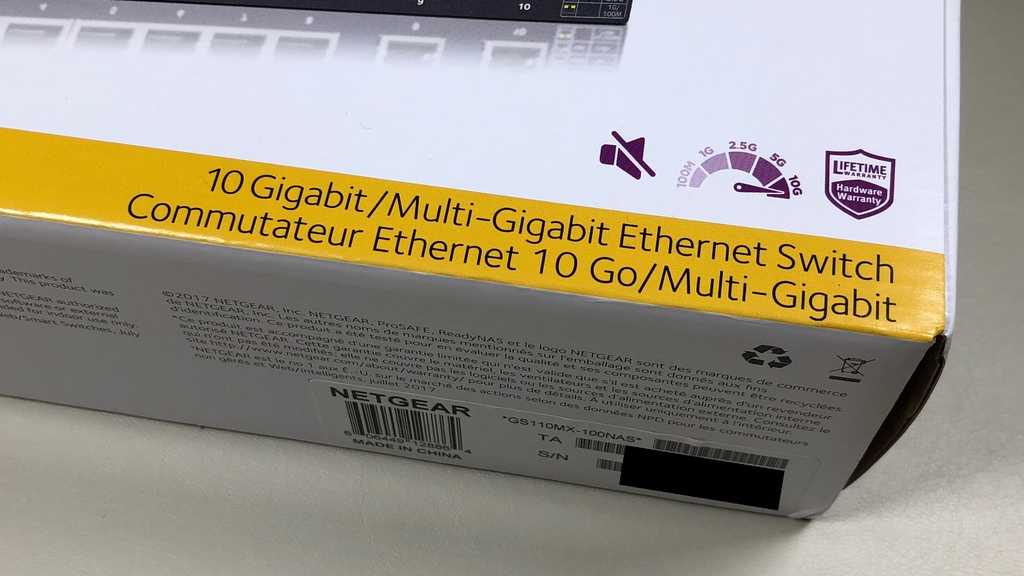

先看看外包裝,因為是美國直接進口,清一色都是英文,還多了西班牙文,這是一台 10 埠的乙太網路交換器,型號是 GS110MX


速度達到 10 Gigabit 的交換器


想要達到 10G 的速度,每個網路設備都要升級才行。

它可以固定在桌面、壁面、或是電腦機架之上。

無風扇的設計可在運作時沒有任何噪音。

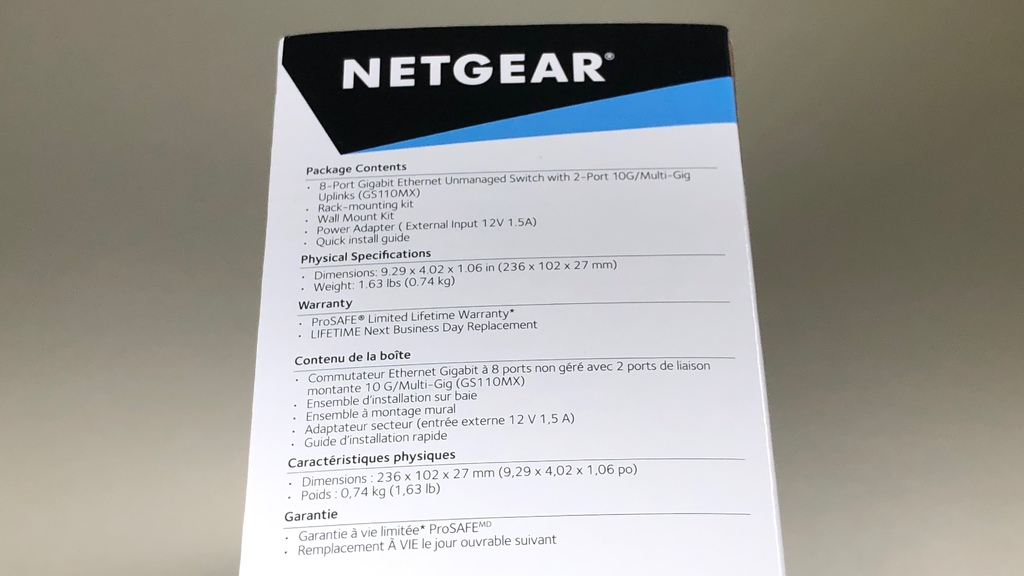

側邊還有包裝內容物、保固等等資訊

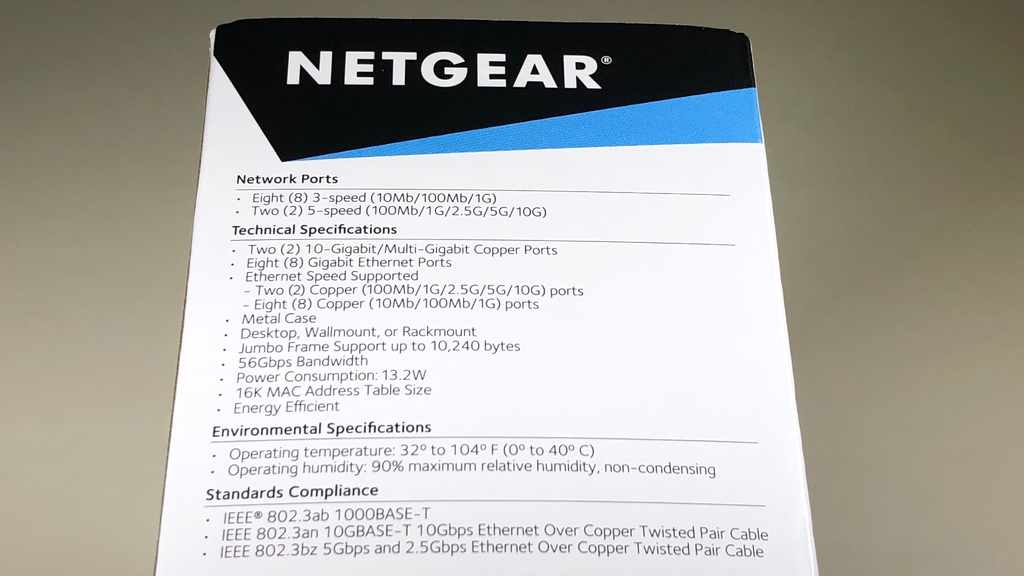

另外一側是更詳細的規格資料,只需要傳統的銅絞網路線就可以達到 10G 的速度 ( Cat. 6a 以上),

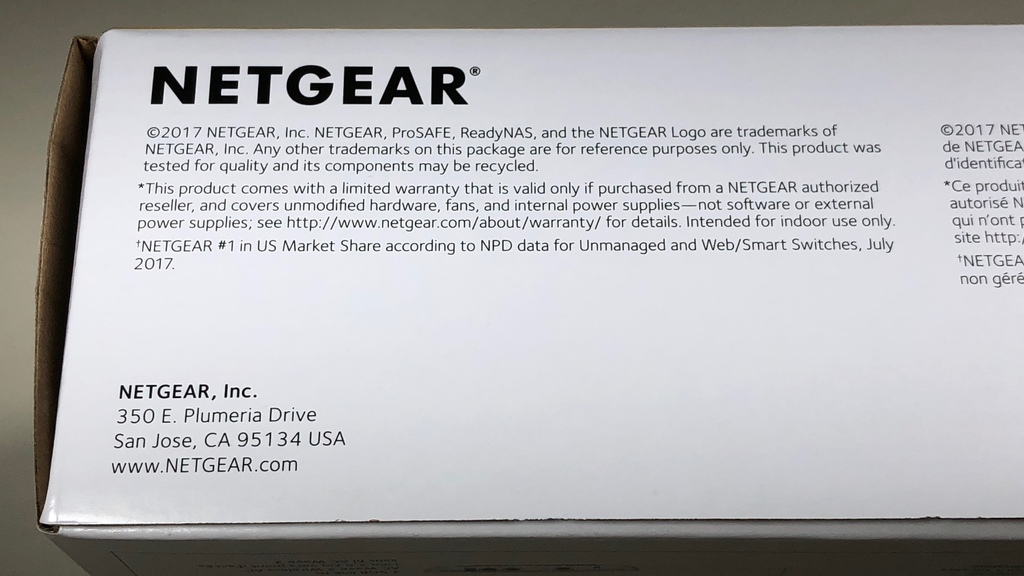

Netgear 是美國網路設備大廠,

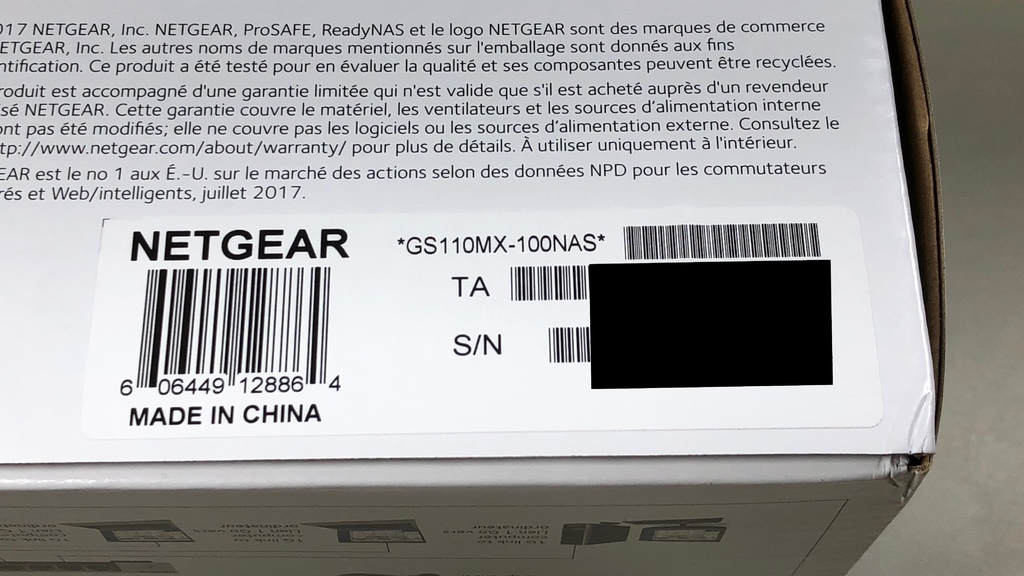

本產品在中國製造,

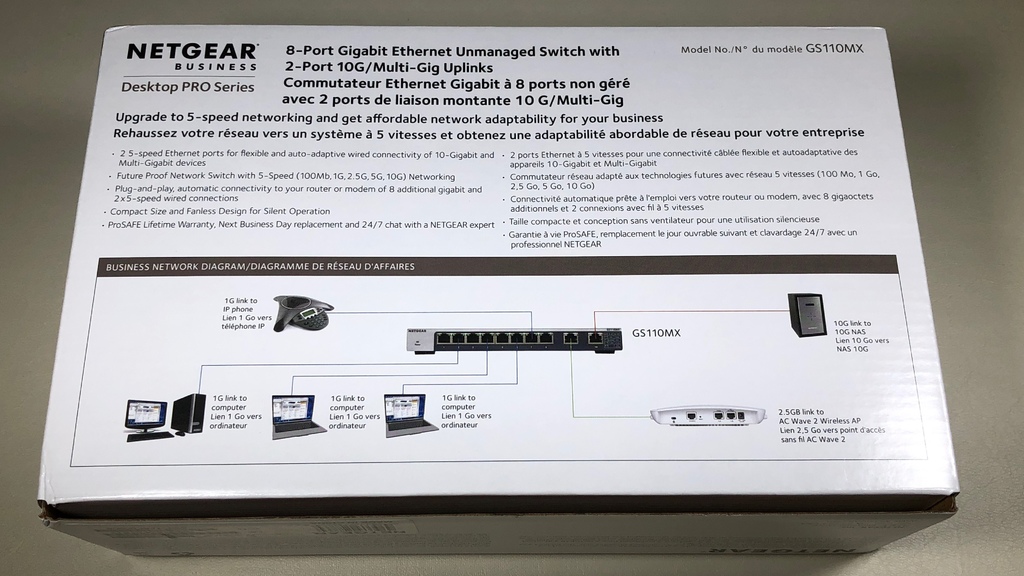

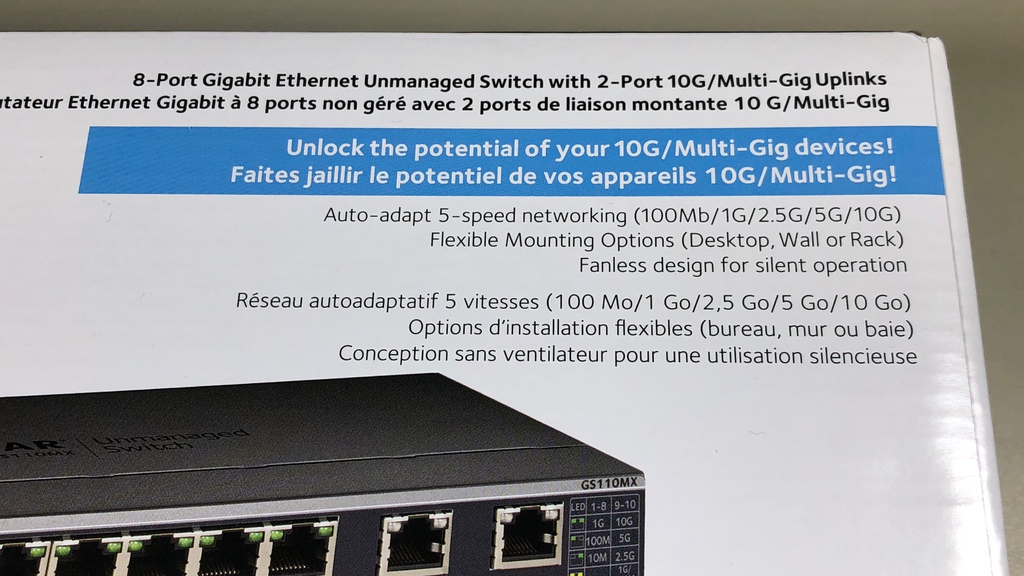

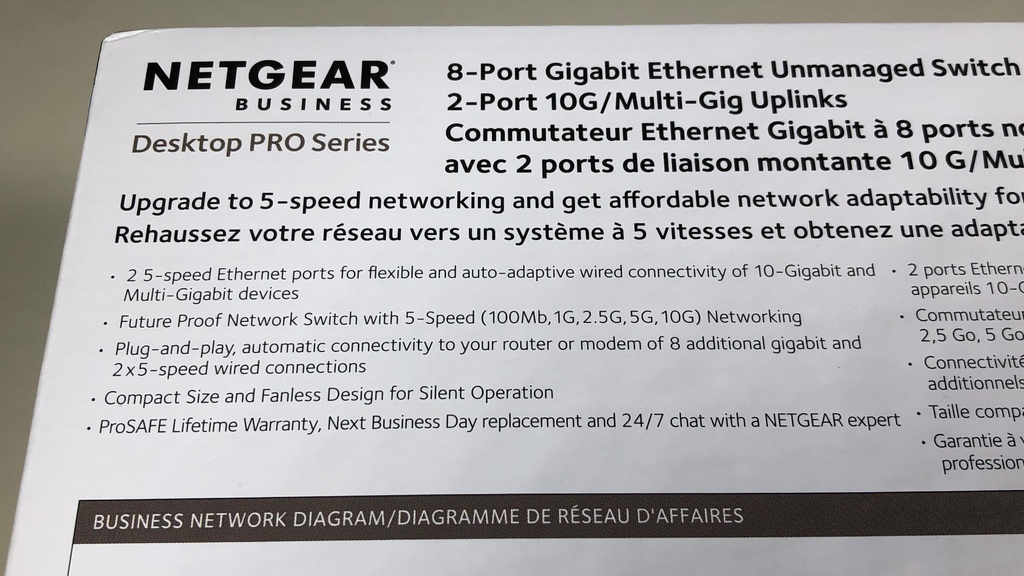

▼ 背面有特色描述


放大看:

  • 自動匹配  5 種網路速度(100M,1G,2.5G,5G,10G)
  • 小巧緊湊的外形,無風扇設計,安靜運作
  • 可以根據乙太網路的能源效率標準而自動調節功耗

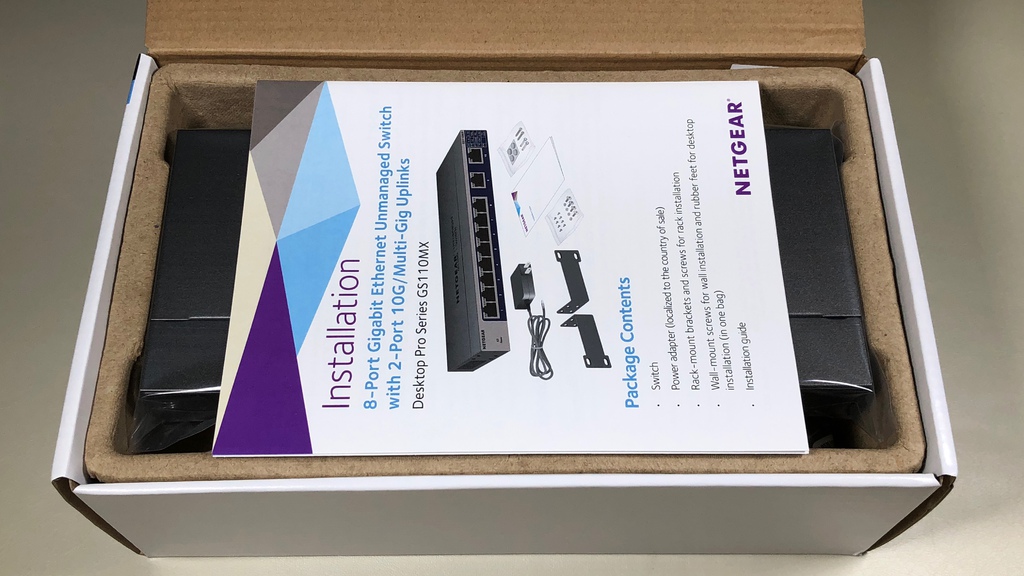

打開之後有安裝手冊,

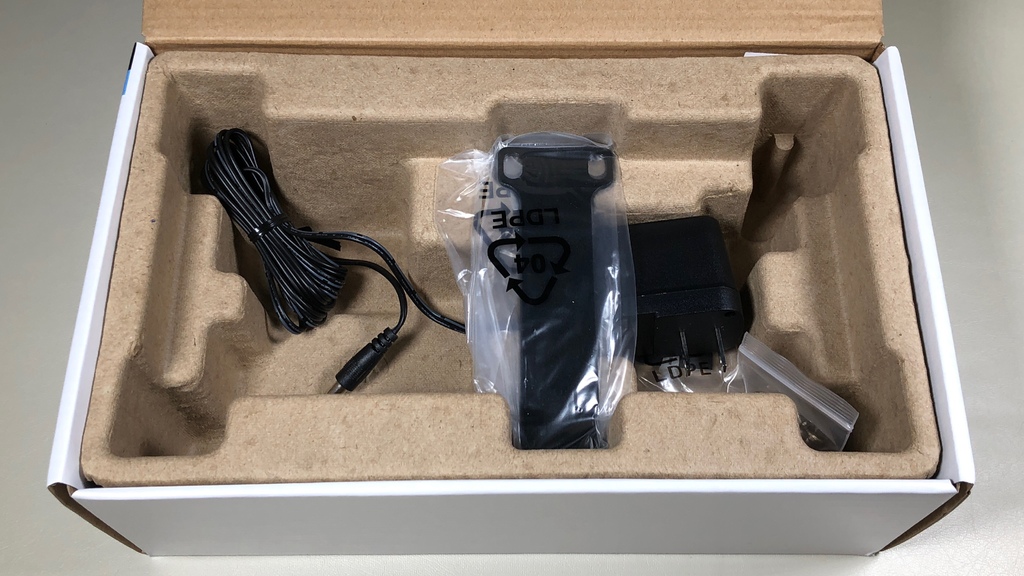

本體底下有電源供應器與支架


所有的配件一覽:本體、支架、電源供應器、固定用螺絲、及橡膠墊

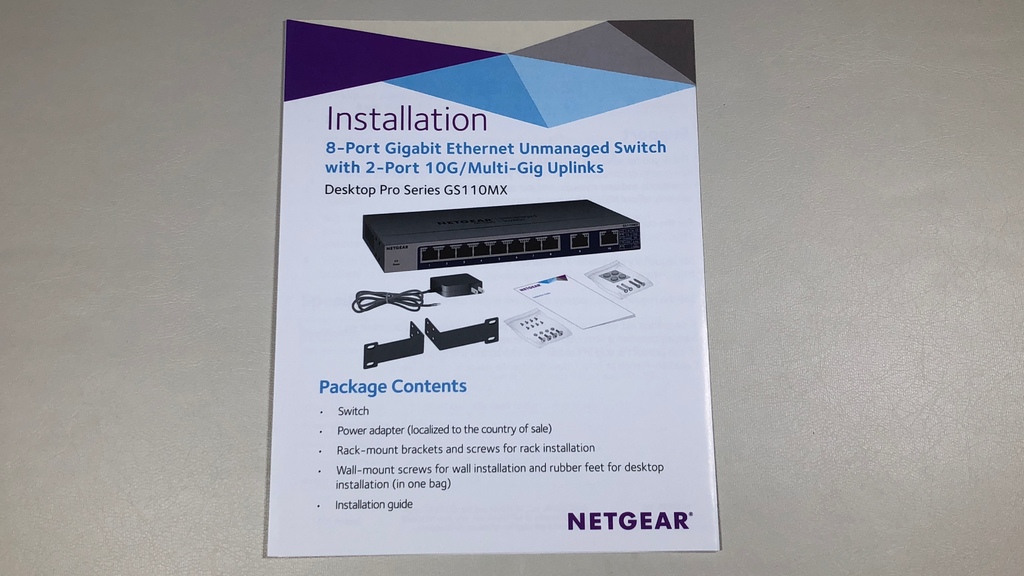

安裝手冊

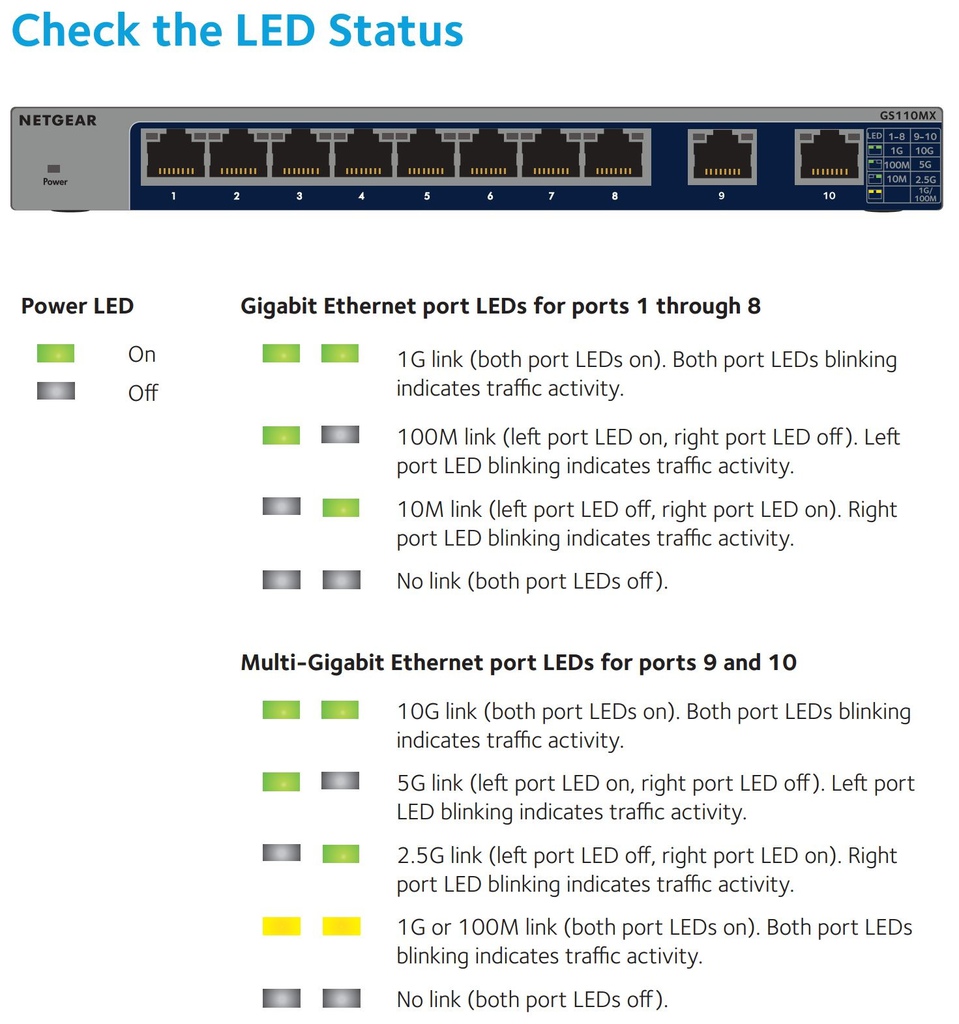

安裝手冊內有燈號說明,左邊 8 port ( 1G ) 的燈號與右邊編號 9、10 ( 10G )  的燈號定義略有不同,

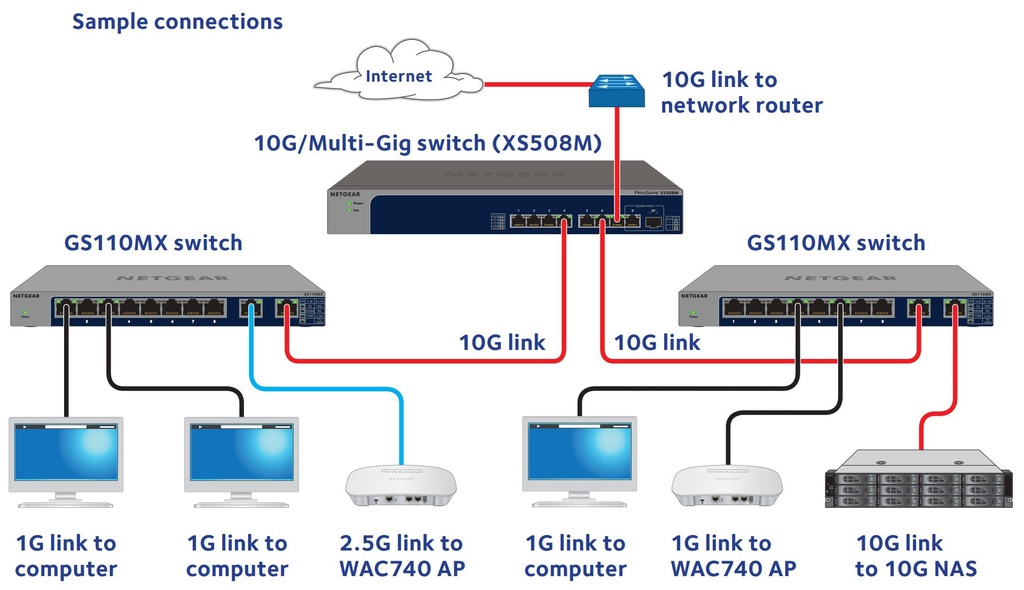

連接方式示意圖

Sample Connections.JPG

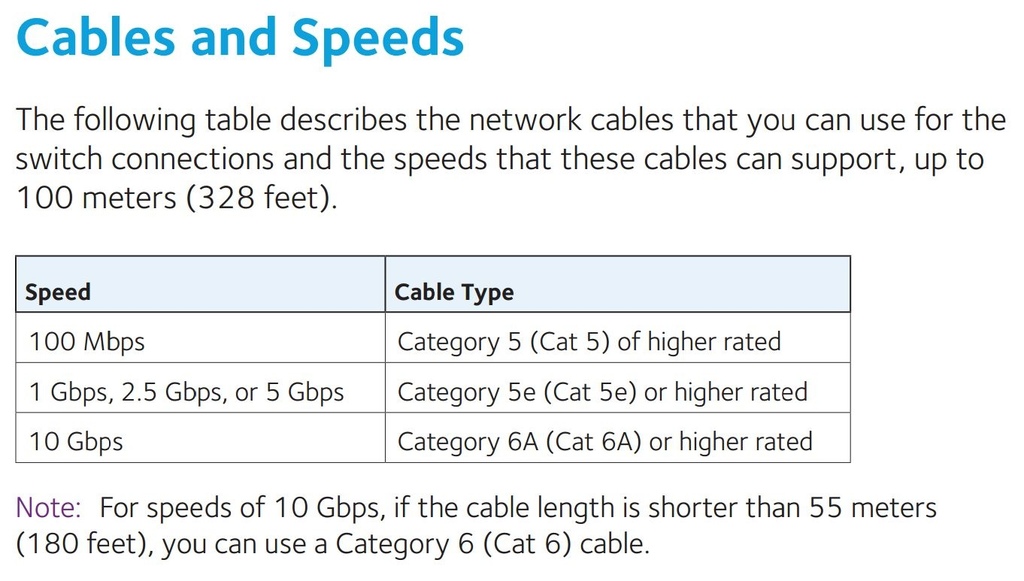

▼ 從這張表格你可以清楚知道什麼等級的網路線可以達到什麼速度,10Gbps 至少需要 Cat.6A 等級的線材,

Cable Speed.JPG

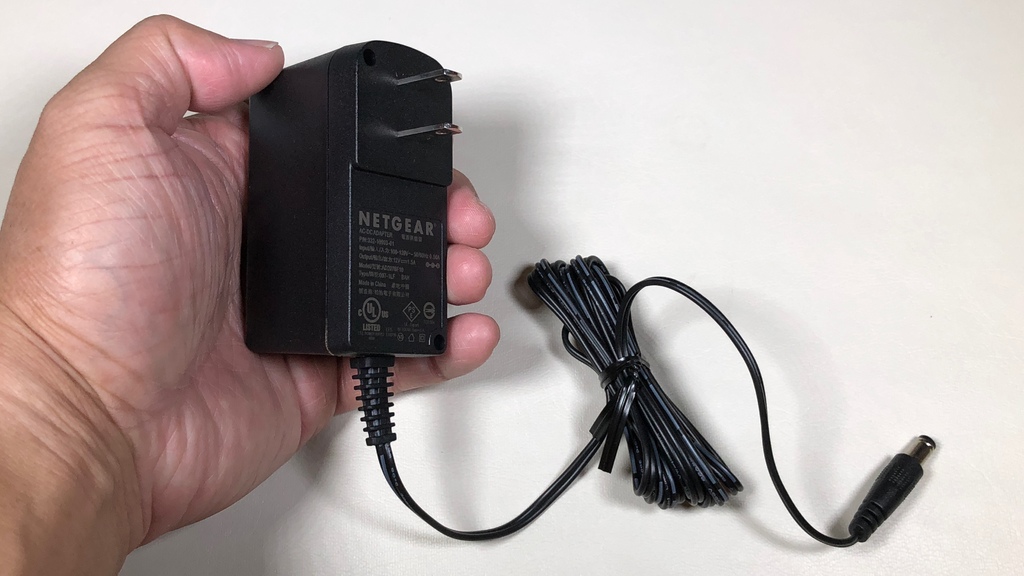

▼ 電源供應器體積不大

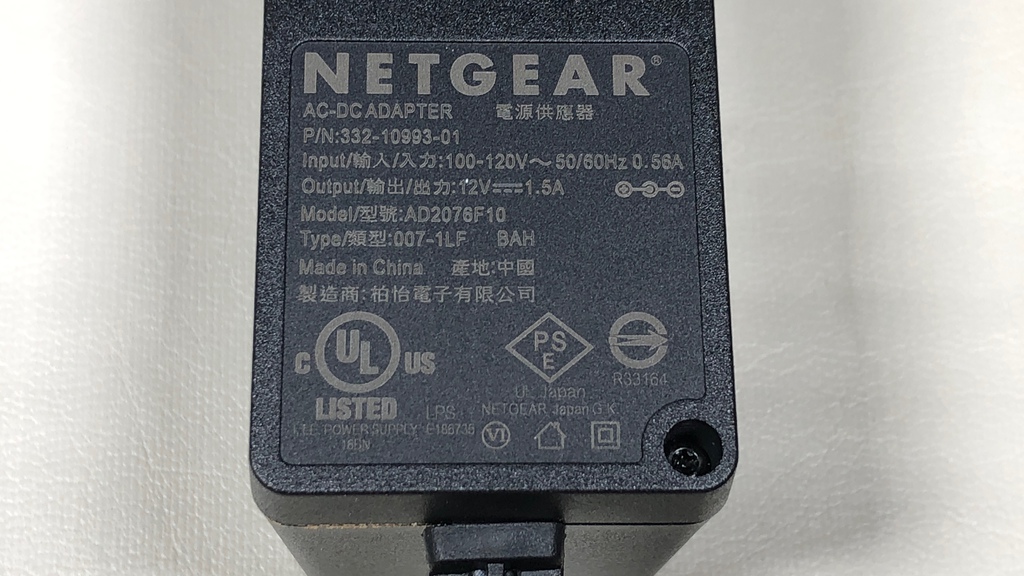

▼ 輸出達到 18W

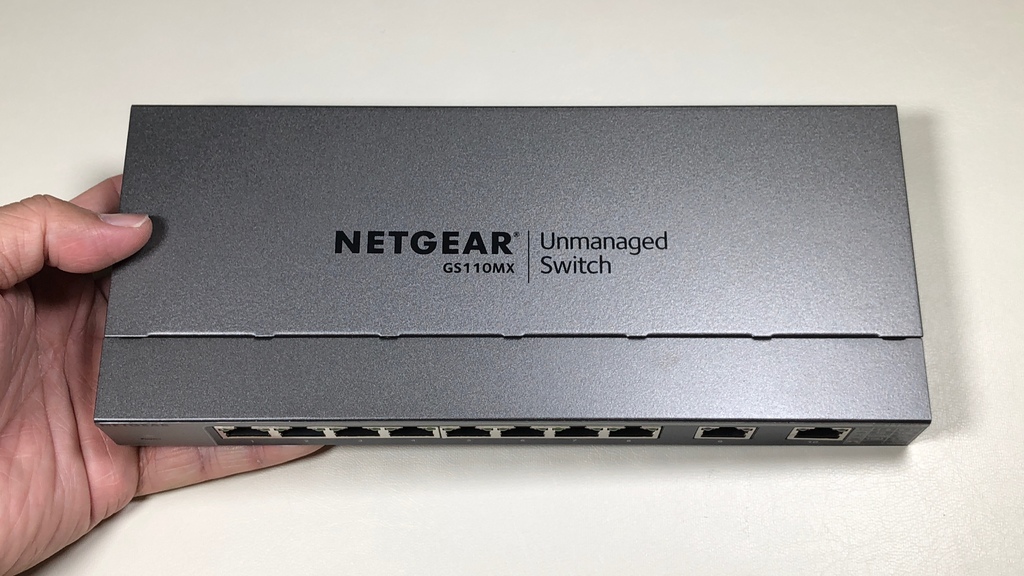

▼ 再來看看本體,

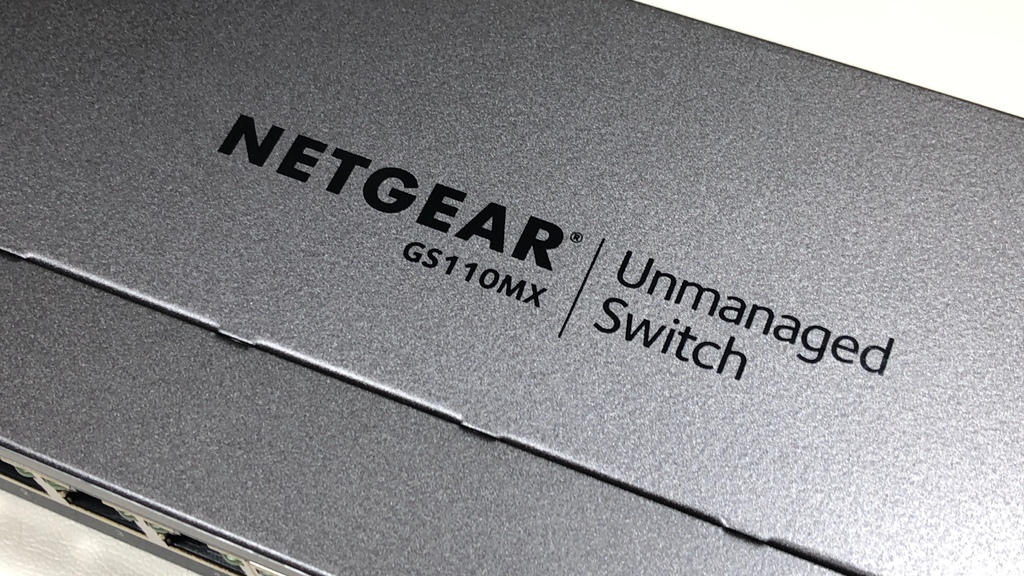

深灰色的烤漆,質感很好,金屬材質可以增加散熱效果


側邊有螺絲鎖孔與散熱孔,

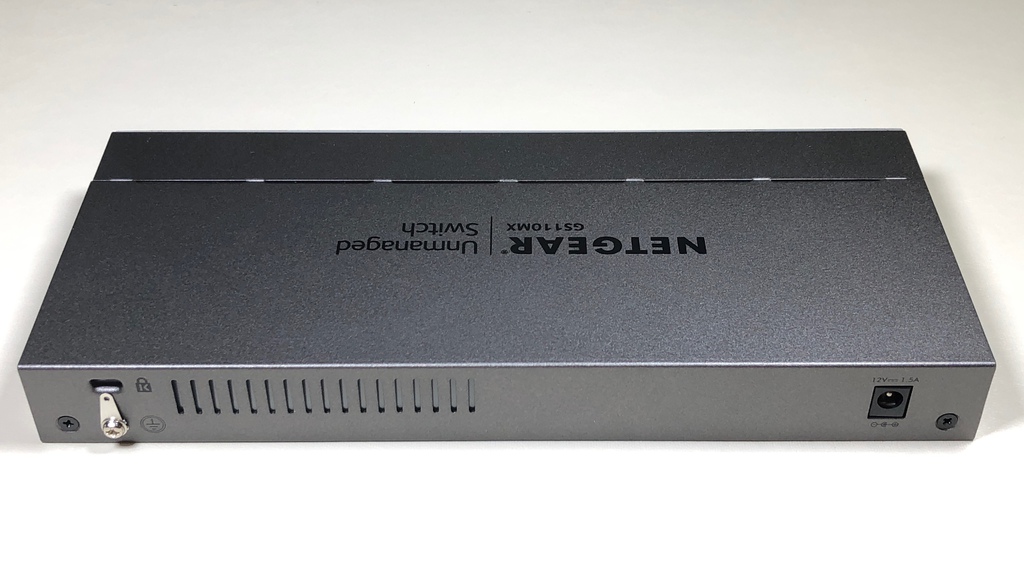

背面有 Kesington 防盜鎖孔、接地線端子、與電源接口,

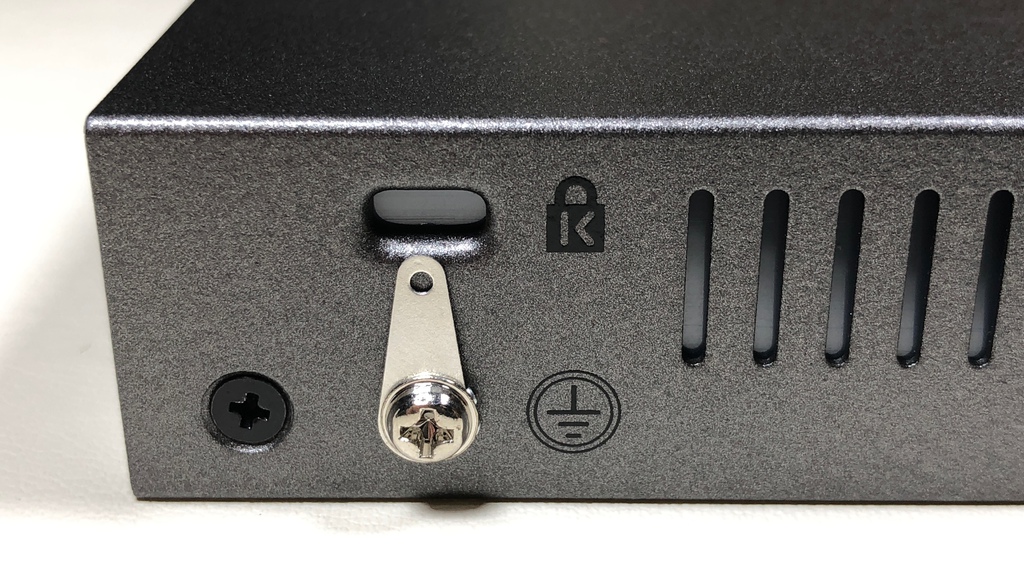

放大看 Kesington 防盜鎖孔與接地線端子

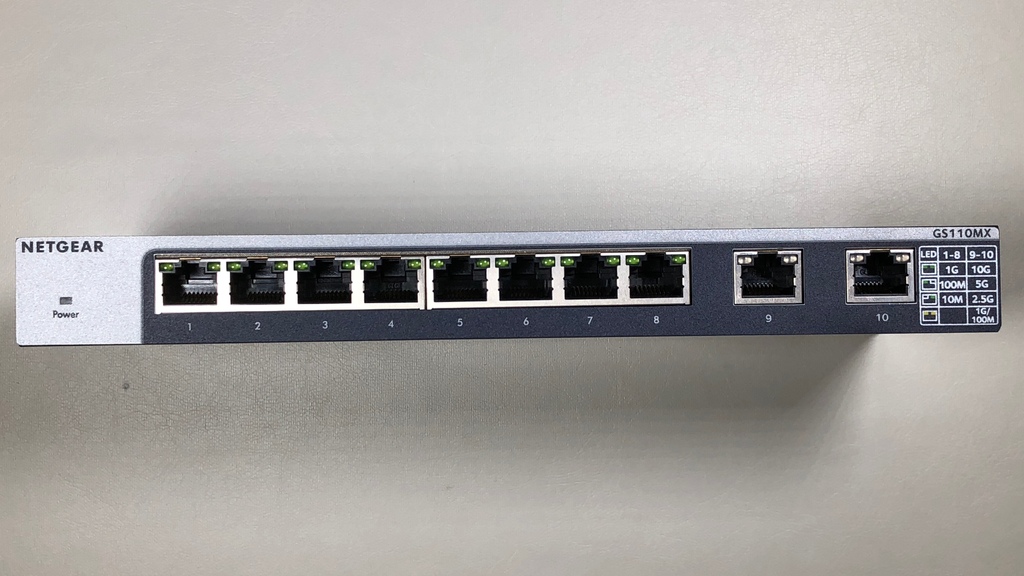

正面就是 1 ~ 8 號 ( 1G ),9 ~ 10 號 ( 10G ) 總共十個 RJ45 連接埠,

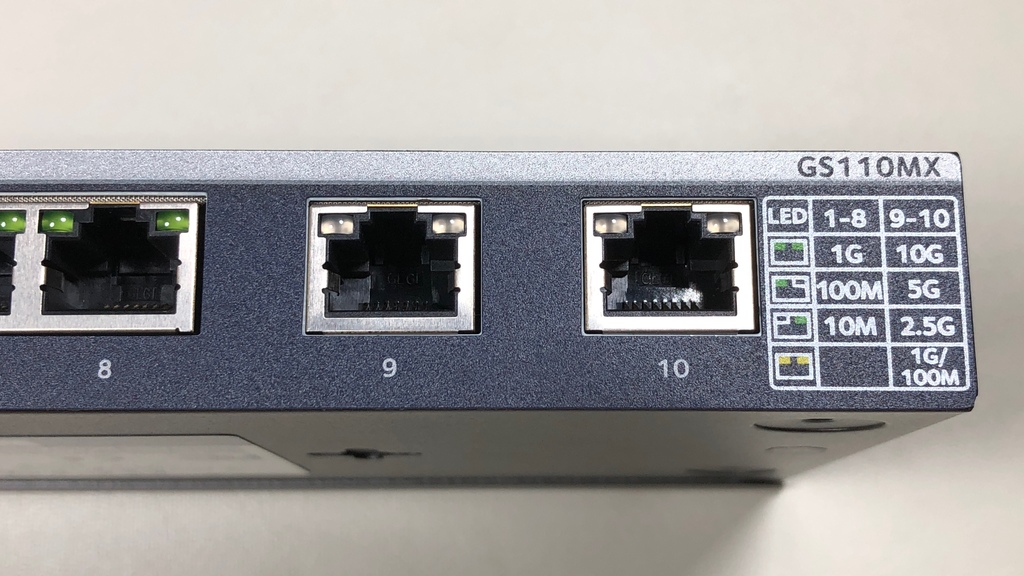

燈號指示也有縮圖,蠻貼心的


借用別台機器的安裝示意圖,可以瞭解固定在機架 (Rack) 的方式

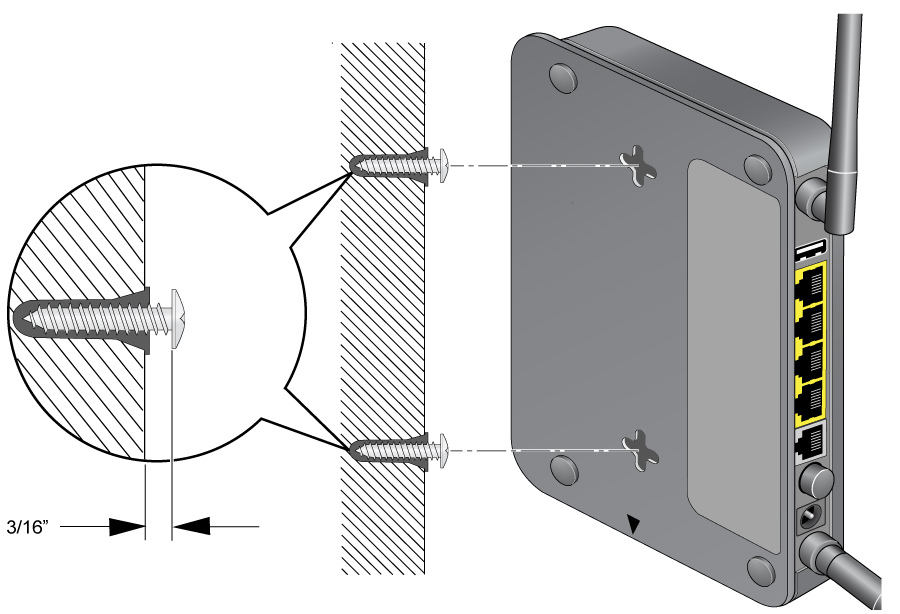

▼ 或是如何固定在牆面的方式,


測試:

因為內網才會有高速的表現,而且搬移檔案是最直接的,所以這裡我準備了:

  • 有 Thunderbolt 3 介面的 HP X360 筆電
  • AKiTiO 的 Thunder3 10G Network Adapter 外接網卡
  • 華芸科技 Asustor 的 AS4004T 4Bay 10G NAS
  • Netgear GS110MX 10G Switch

以下速度僅供參考,實際會因為硬體環境不同而有相異的結果。

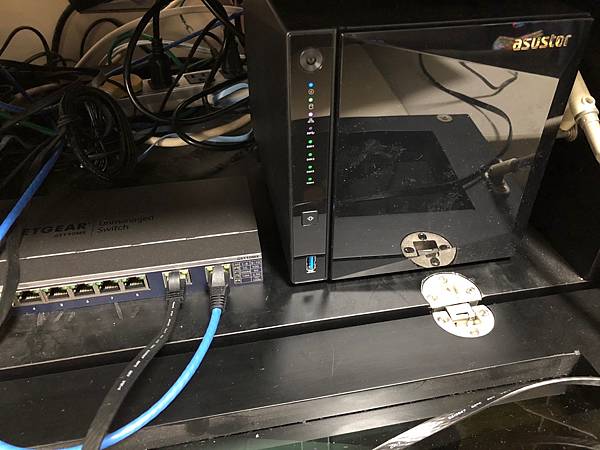

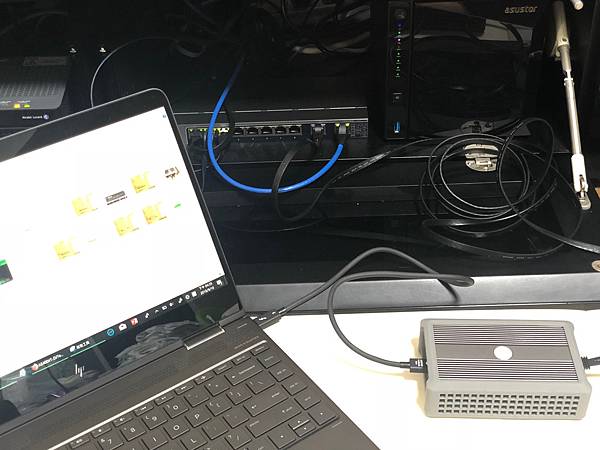

全部串接在一起 ( 不好意思現場有點凌亂 ),

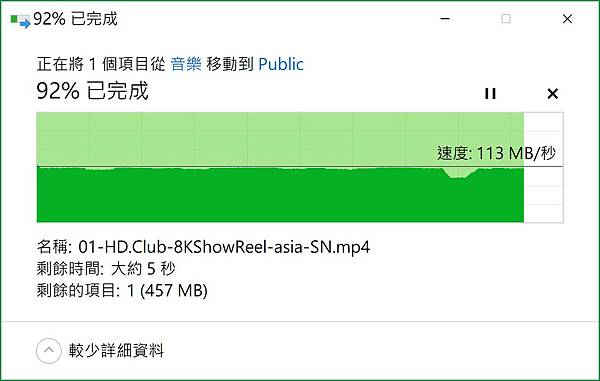

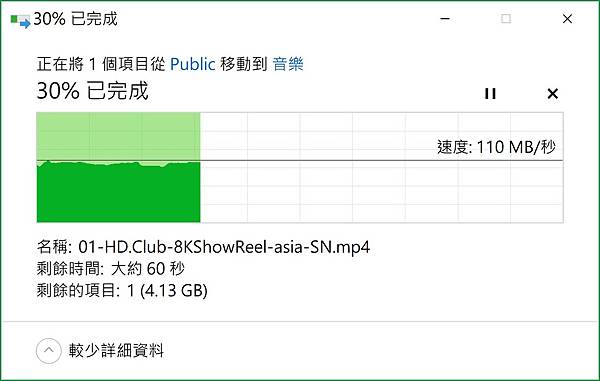

如果經由 1G 的連接埠,不管是從 NAS 或是筆電互搬檔案,速度大概就是維持在 110 MB / 秒,

Local Transfer NAS to Laptop 1G.JPG

local transfer laptop to NAS 1G.JPG

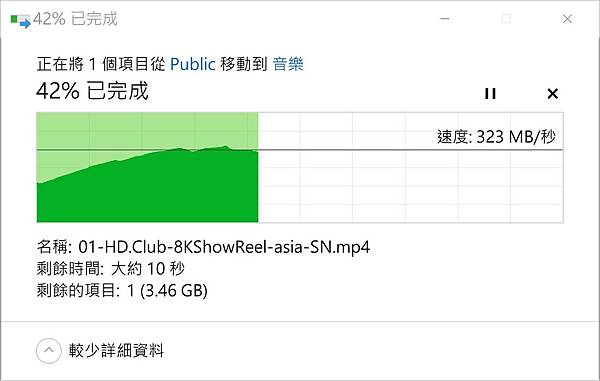

如果經由 10G 的連接埠,由 NAS 搬移檔案到筆電,速度會變為三倍!330 MB / 秒,

Local Transfer NAS to Laptop.JPG

如果經由 10G 的連接埠,由筆電搬移檔案到 NAS,速度大約為兩倍!200 MB / 秒,

local transfer laptop to NAS.JPG

以上可以看到很明顯的速度差距,升級還是很有感的,不過要注意的就是整個網路的各個環節都要升級成 10G。

無風扇的設計也很討喜,在此推薦給有需要的朋友。
